Technische Daten & Eigenschaften
| Anschlussquerschnitt, eindrähtig (mm²) | 4 mm² |
|---|---|
| Anschlussquerschnitt, mehrdrähtig (mm²) | 4 mm² |
| Bemessungsspannung (UL) | 300 V |
| Bemessungsspannung (VDE) | 630 V |
| Bemessungsstrom (allgemein) | 30 A |
| Bemessungsstrom (UL) | 30 A |
| Bemessungsstrom (VDE) | 32 A |
| Kabeleingang (max.) | 4mm |
| Leiterquerschnitt (AWG) | 26-10 |
| Basismaterial | Kunststoff |
| Material, Werkstoff | Polyamid |
| Rastermaß | 9,52 mm |
| Farbe | Grün |
| Anschlussart | Liftsystem (Rising Clamp) |
| Ausrichtung | Vertikal |
| Besondere Eigenschaften | High-Power |
| Betriebstemperatur | -40 °C bis +105 °C |
| Bauhöhe / Profil | noch |
| Steckbar / Verrastbar | |
| Zuschneidbar | — |
| Brennbarkeitsklasse | UL94-V0 |
| CE-konform | |
| UL-zertifiziert | |
| VDE-zertifiziert | |
| Kategorie | Standard-Platinensteckverbinder |
Beschreibung
Die High Power Anschlussklemme im 9,5mm Raster überzeugt durch besonders hohe Leistung. Durch die Rising Clamp Technologie ist die Anschlussklemme äußerst robust.
Produktvarianten
Bestell-Nr. | Polzahl | Bemessungsstrom (allgemein) | Länge | Breite | Höhe | Kurzbeschreibung | Details | Angefragte Menge, mehrere mit '/' trennen | |
|---|---|---|---|---|---|---|---|---|---|
|

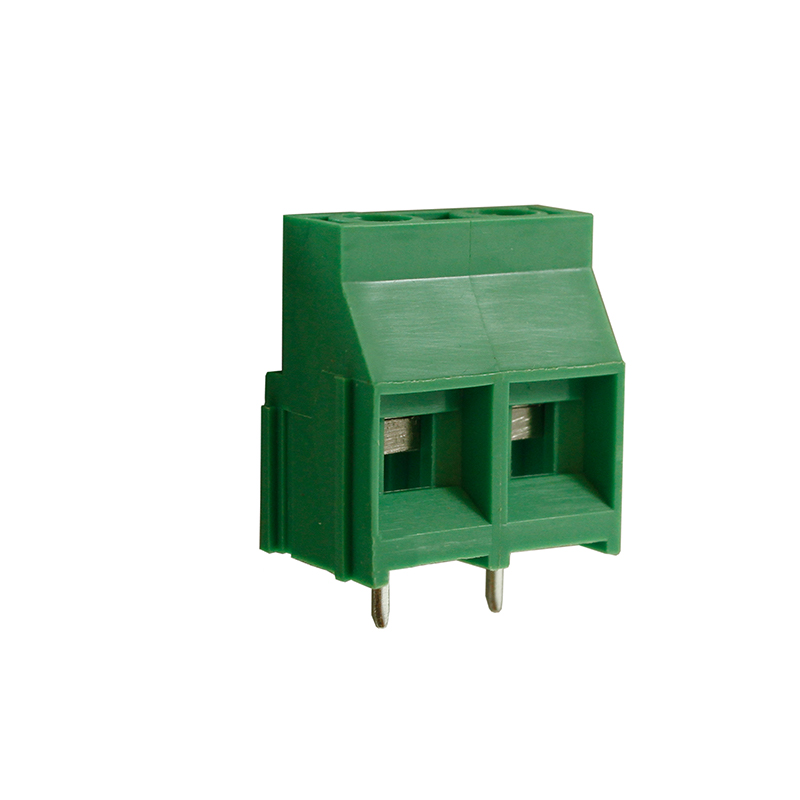

CTBP04VZ/2 |
2 |
30 A |
19,04 mm |
12,6 mm |
21 mm |
9.5mm Rising Clamp Anschlussklemme High Power 2-polig |
|
|
|

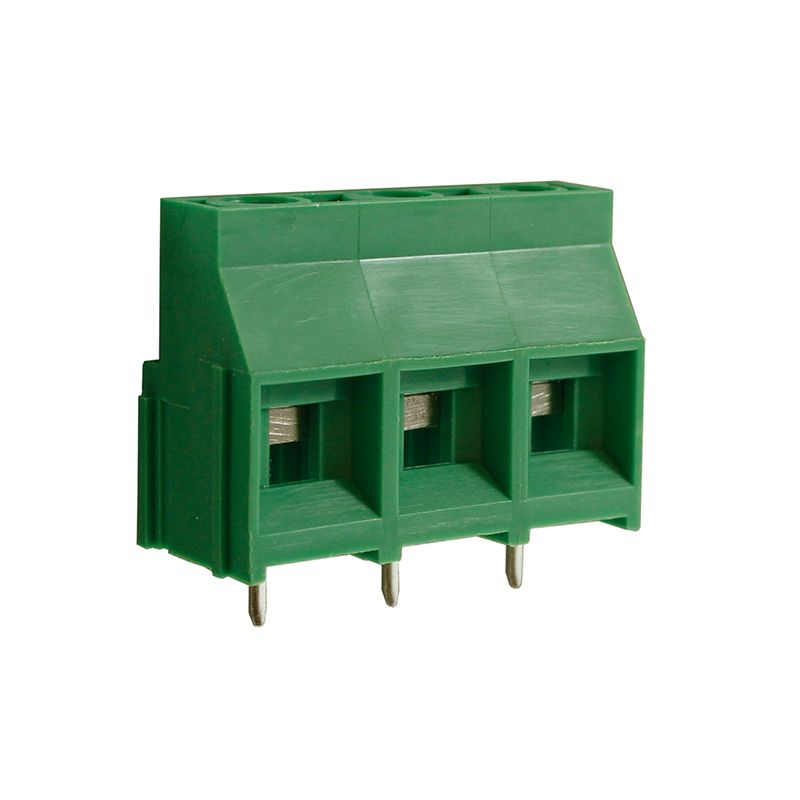

CTBP04VZ/3 |
3 |
30 A |
28,56 mm |
12,6 mm |
21 mm |
9.5mm Rising Clamp Anschlussklemme High Power 3-polig |
|
|
|

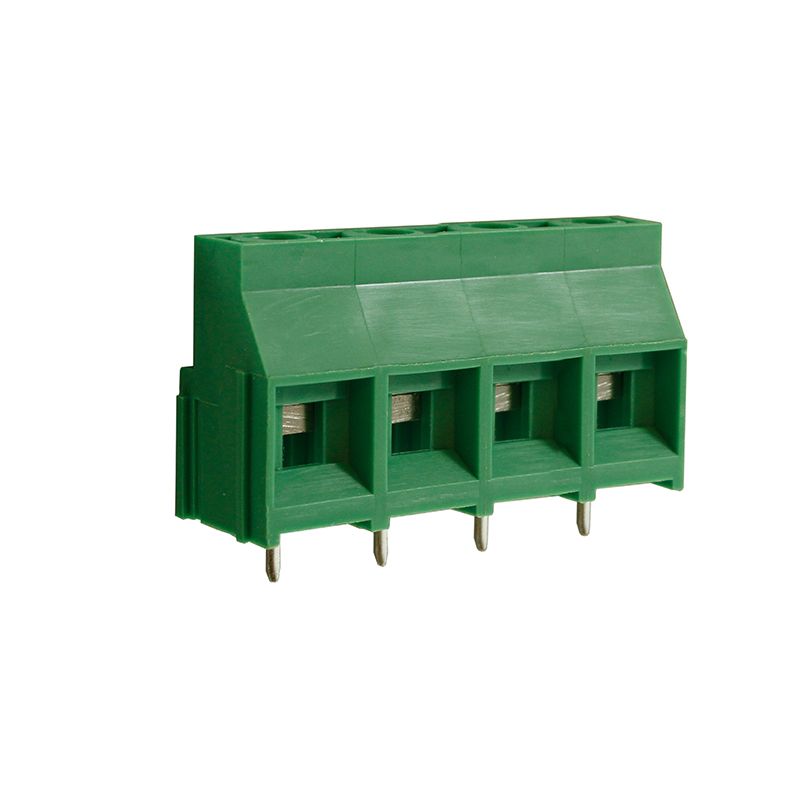

CTBP04VZ/4 |
4 |
30 A |
38,08 mm |
12,6 mm |
21 mm |
9.5mm Rising Clamp Anschlussklemme High Power 4-polig |
|
|
|

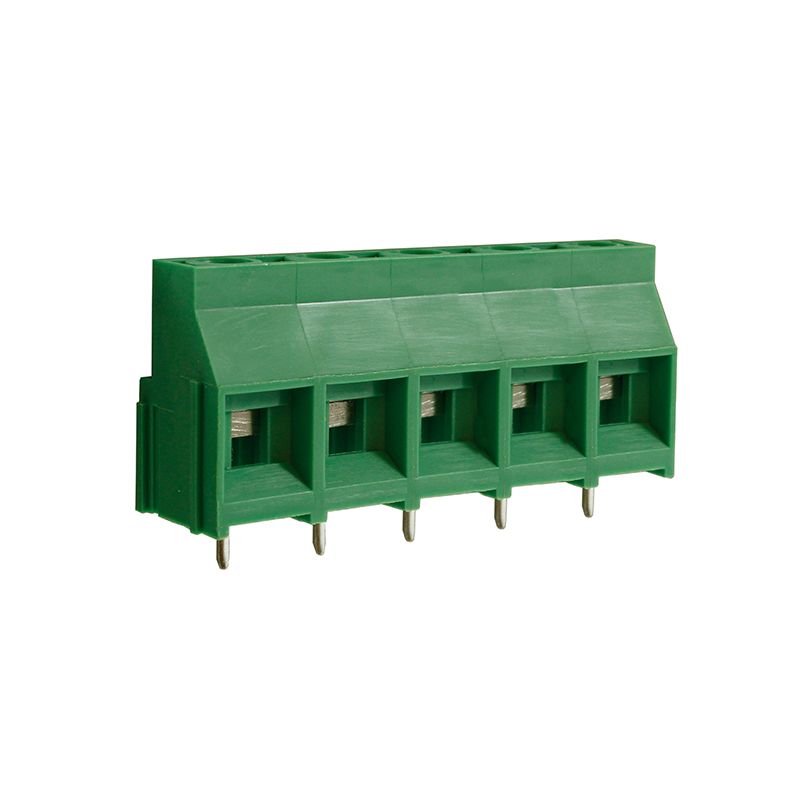

CTBP04VZ/5 |
5 |
30 A |
47,6 mm |
12,6 mm |
21 mm |
9.5mm Rising Clamp Anschlussklemme High Power 5-polig |
|
|
|

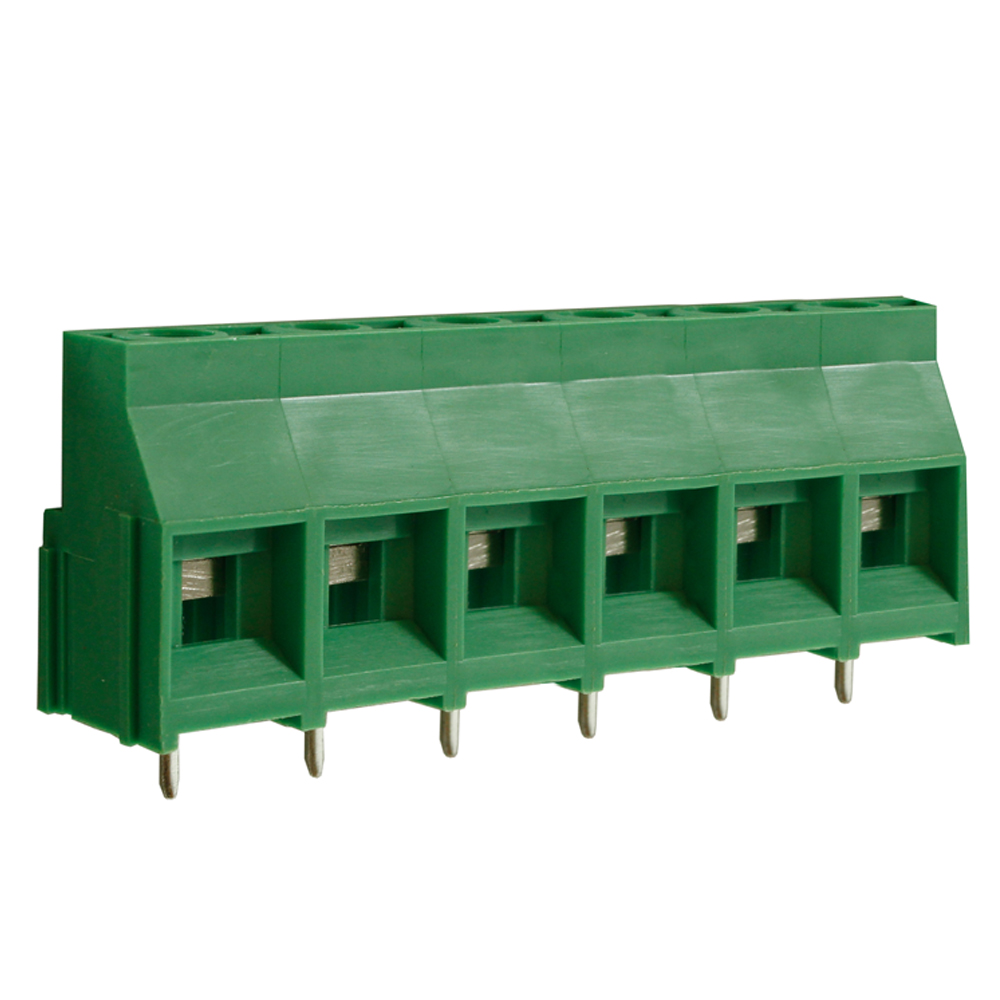

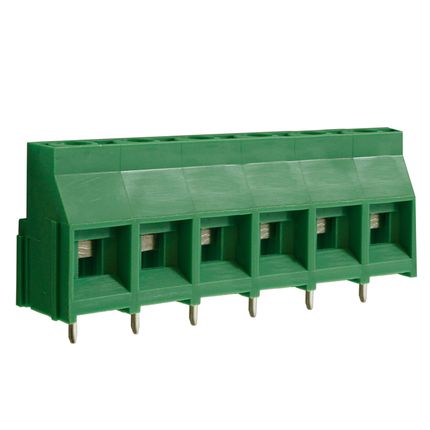

CTBP04VZ/6 |
6 |
30 A |
57,12 mm |
12,6 mm |
21 mm |
9.5mm Rising Clamp Anschlussklemme High Power 6-polig |
|
|
|

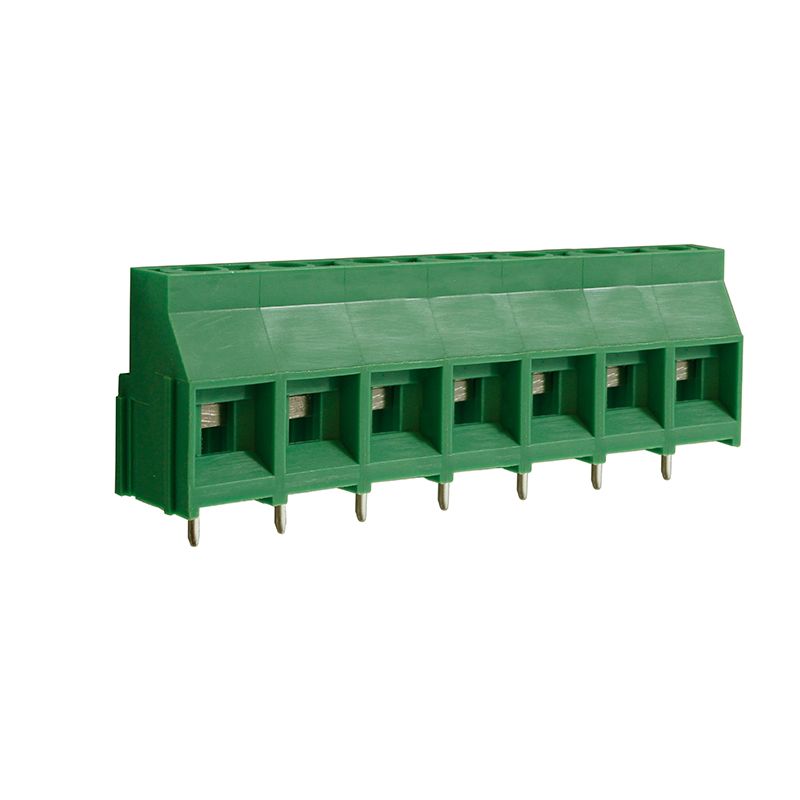

CTBP04VZ/7 |
7 |
30 A |
66,64 mm |
12,6 mm |
21 mm |
9.5mm Rising Clamp Anschlussklemme High Power 7-polig |
|
|
|

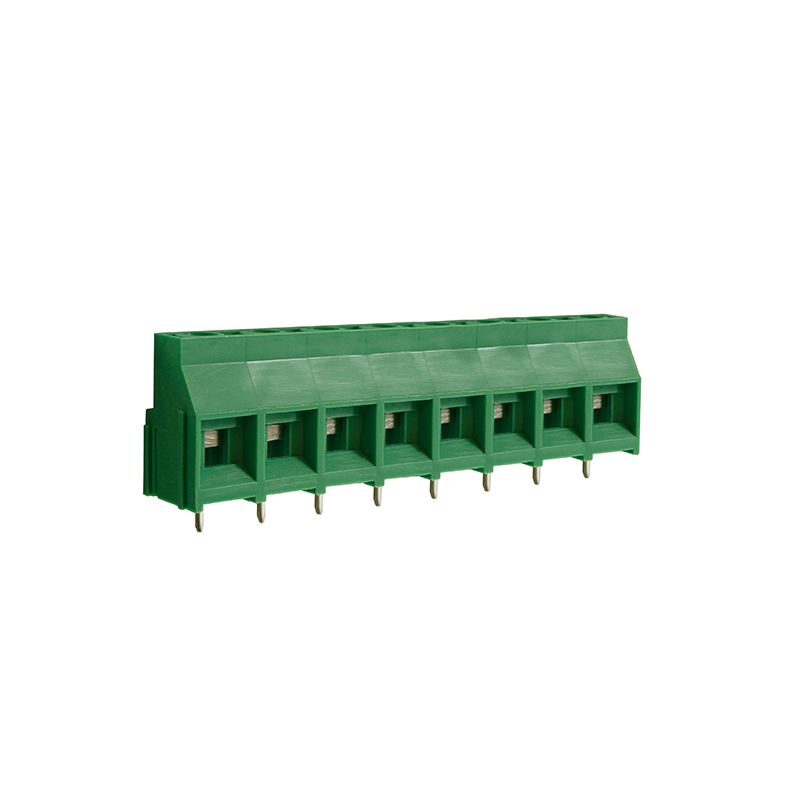

CTBP04VZ/8 |
8 |
30 A |
76,16 mm |
12,6 mm |
21 mm |
9.5mm Rising Clamp Anschlussklemme High Power 8-polig |
|
|
|

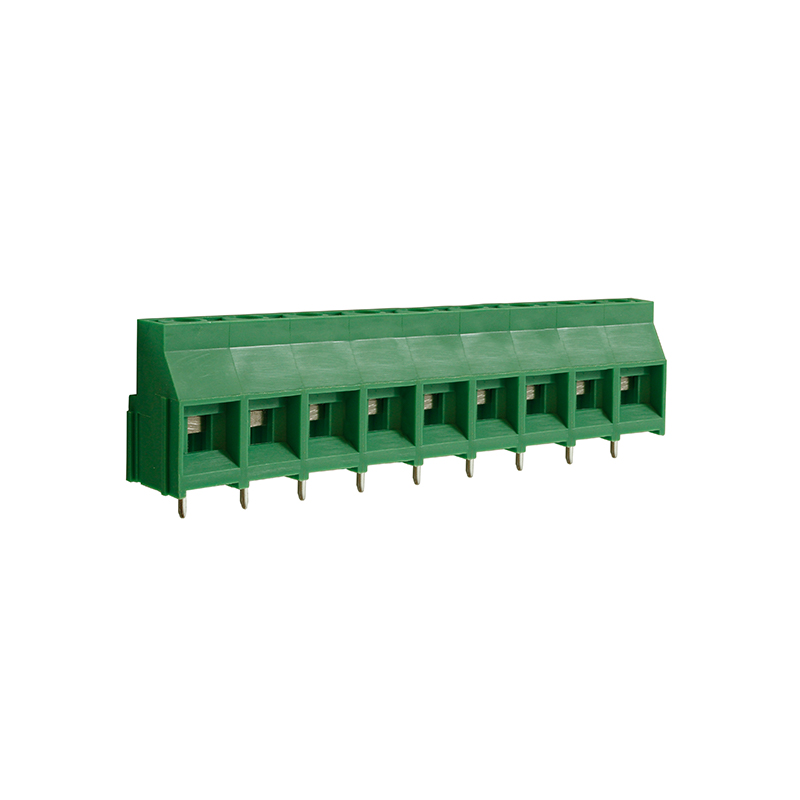

CTBP04VZ/9 |
9 |
30 A |
85,68 mm |
12,6 mm |
21 mm |
9.5mm Rising Clamp Anschlussklemme High Power 9-polig |
|
|
|

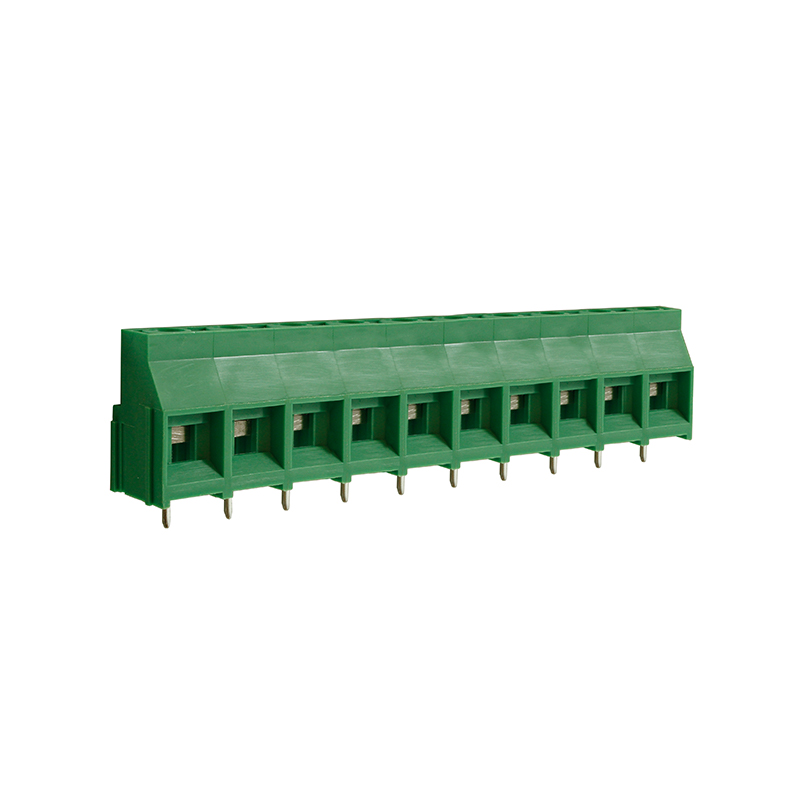

CTBP04VZ/10 |
10 |
30 A |
95,2 mm |
12,6 mm |
21 mm |
9.5mm Rising Clamp Anschlussklemme High Power 10-polig |
|
|
|

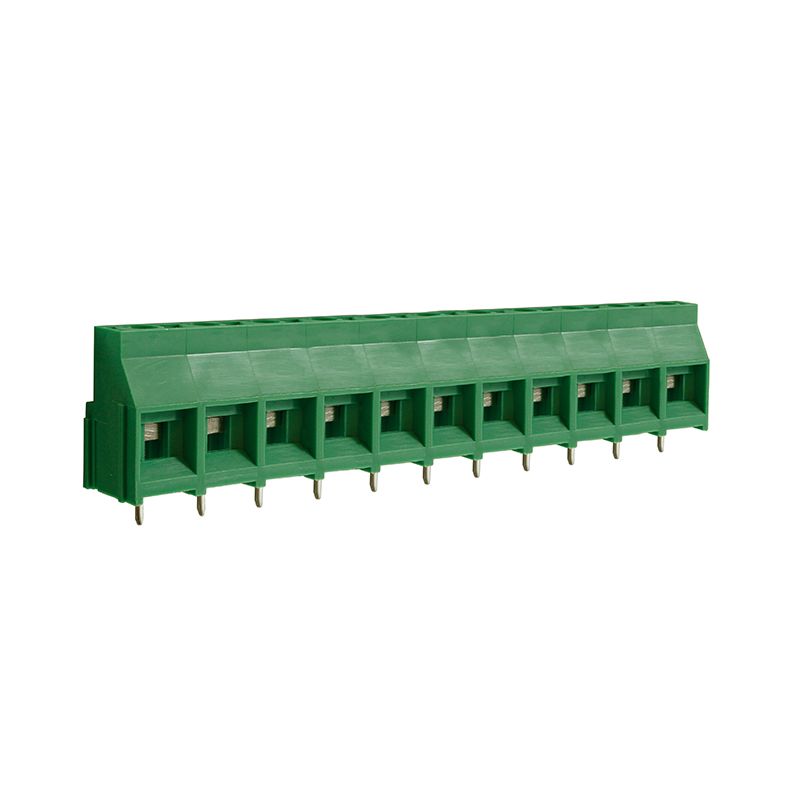

CTBP04VZ/11 |
11 |
30 A |
104,72 mm |
12,6 mm |
21 mm |
9.5mm Rising Clamp Anschlussklemme High Power 11-polig |
|
|
|

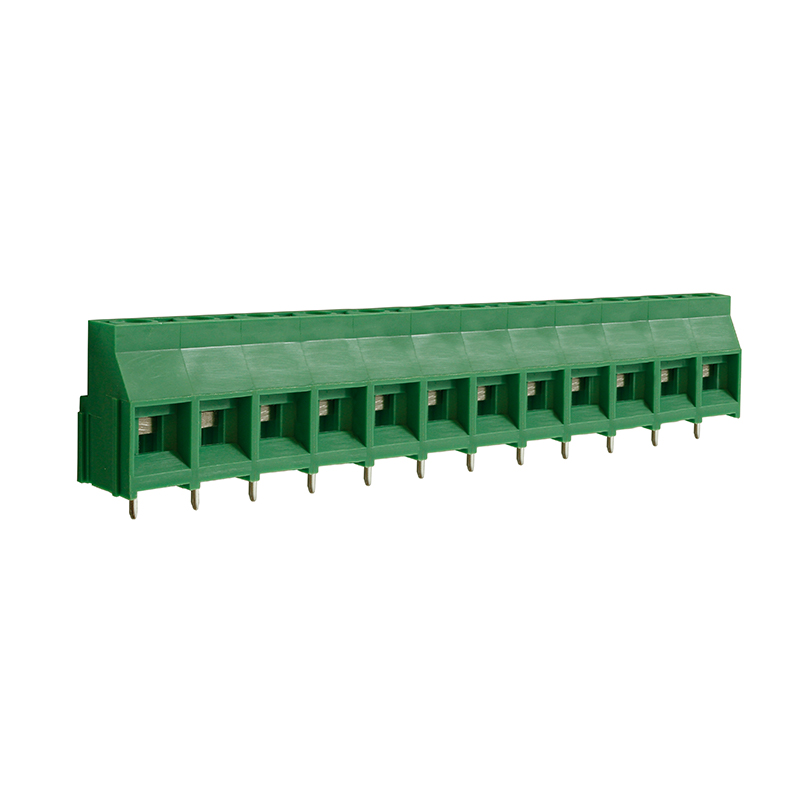

CTBP04VZ/12 |
12 |
30 A |
114,24 mm |
12,6 mm |
21 mm |
9.5mm Rising Clamp Anschlussklemme High Power 12-polig |
|
|
