Technische Daten & Eigenschaften
| Anschlussquerschnitt, eindrähtig (mm²) | 0,3-3,31 mm² |
|---|---|
| Anschlussquerschnitt, mehrdrähtig (mm²) | 0,13-3,31 mm² |
| Bemessungsspannung (UL) | 300 V |
| Bemessungsspannung (VDE) | 250 V |
| Bemessungsstrom (allgemein) | 16 A |
| Bemessungsstrom (UL) | 16 A |
| Bemessungsstrom (VDE) | 20 A |
| Leiterquerschnitt (AWG) | 22-12 |
| Basismaterial | Kunststoff |
| Material, Werkstoff | Polyamid |
| Rastermaß | 5,08 mm |
| Farbe | Grün |
| Anschlussart | Liftsystem (Rising Clamp) |
| Ausrichtung | Horizontal |
| Betriebstemperatur | -40 °C bis +105 °C |
| Bauhöhe / Profil | Standard |
| Steckbar / Verrastbar | |
| Zuschneidbar | — |
| Brennbarkeitsklasse | UL94-V0 |
| UL-zertifiziert | |
| Kategorie | Standard-Platinensteckverbinder |
Beschreibung

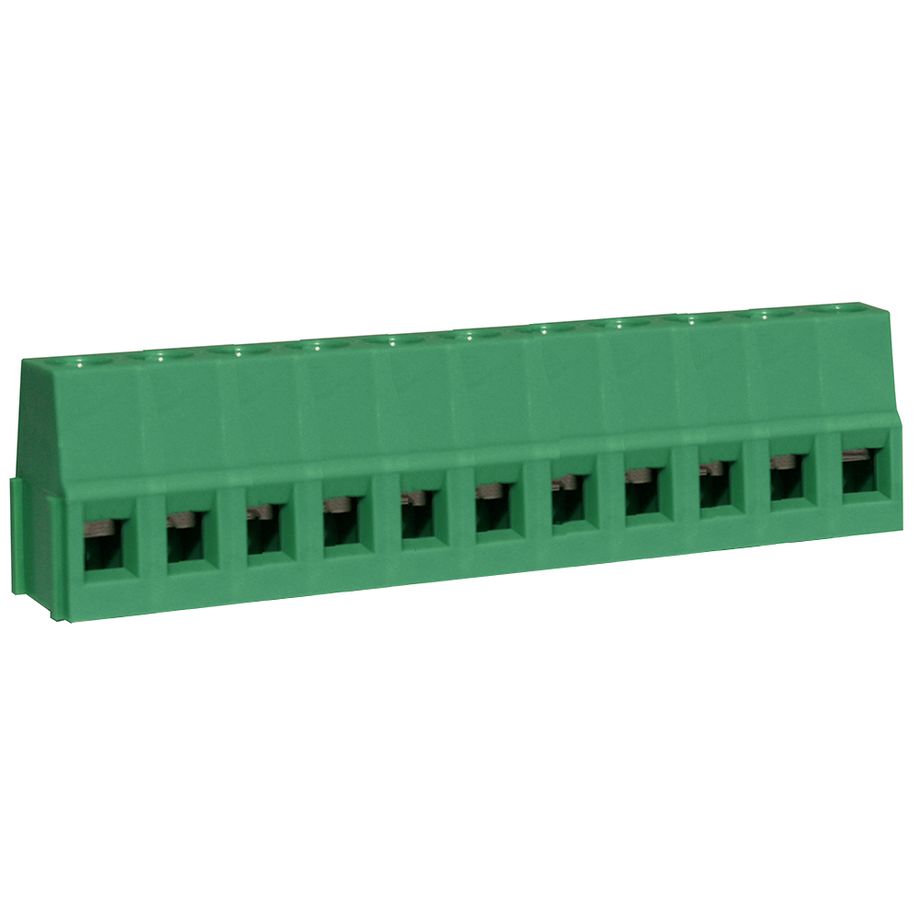

Die Anschlussklemme hat ein Raster von 5,08mm und eine 90° Neigung des Kabeleingangs. Durch den hochwertigen Rising Clamp Anschluss hält der Platinen-Steckverbinder auch bei Umgebungen mit Erschütterungen stand.
Produktvarianten
Bestell-Nr. | Polzahl | Bemessungsstrom (allgemein) | Länge | Breite | Höhe | Kurzbeschreibung | Details | Angefragte Menge, mehrere mit '/' trennen | |
|---|---|---|---|---|---|---|---|---|---|
|

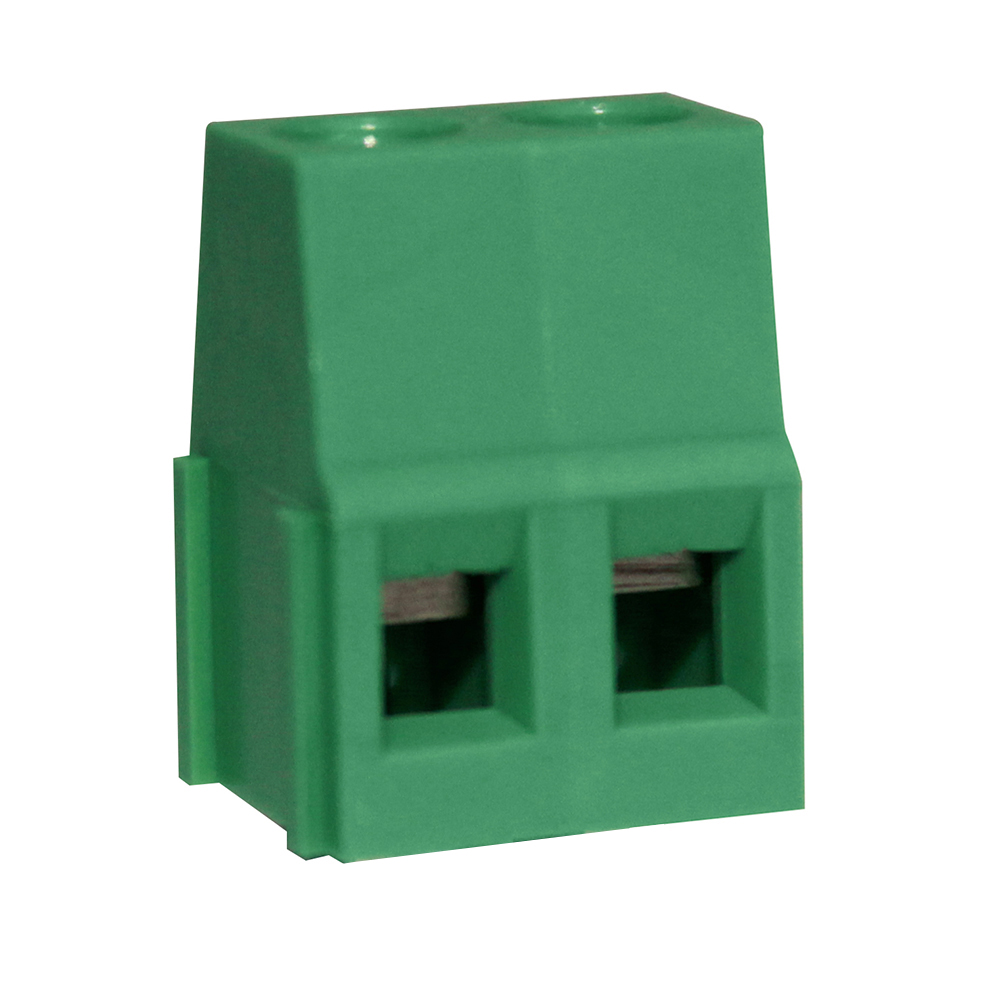

CTBP0158/2 |
2 |
16 A |
10,16 mm |
14,5 mm |
12 mm |
5.08mm Rising Clamp Anschlussklemme 90°, 2-polig |
|
|
|

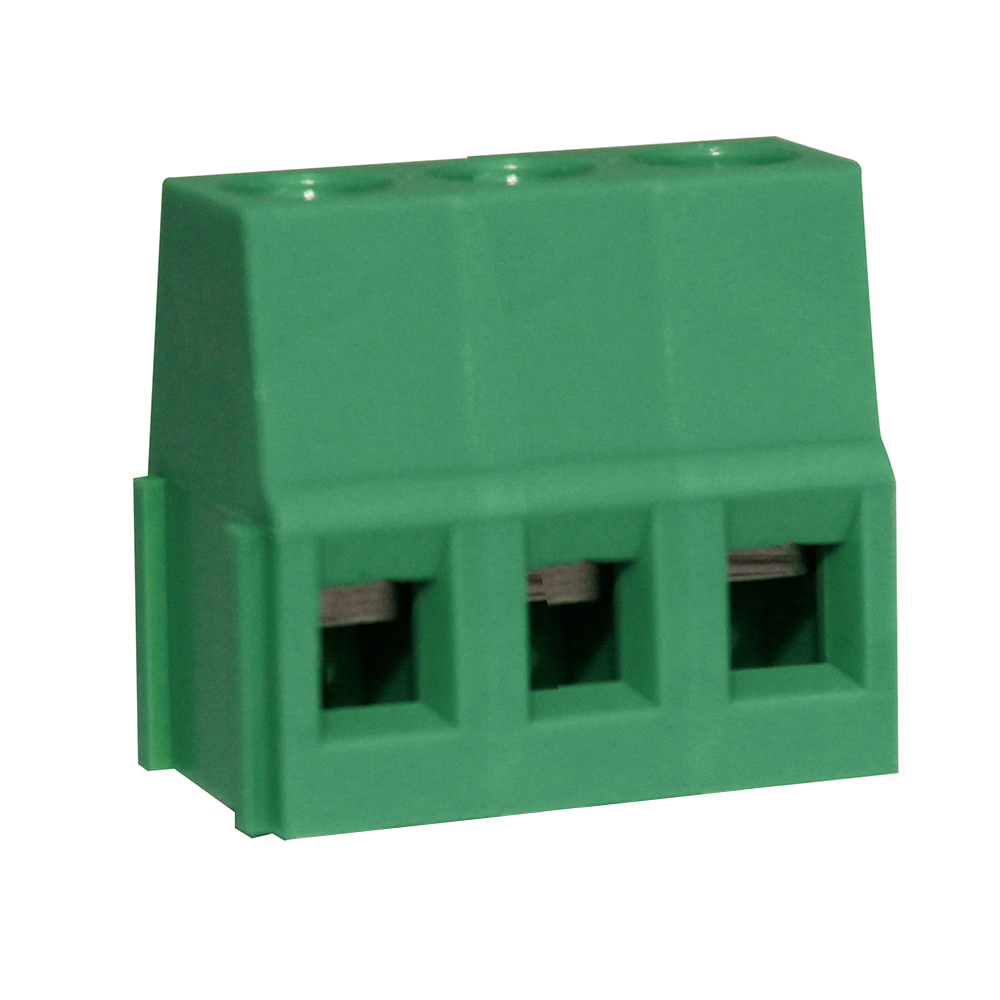

CTBP0158/3 |
3 |
16 A |
15,24 mm |
14,5 mm |
12 mm |
5.08mm Rising Clamp Anschlussklemme 90°, 3-polig |
|
|
|

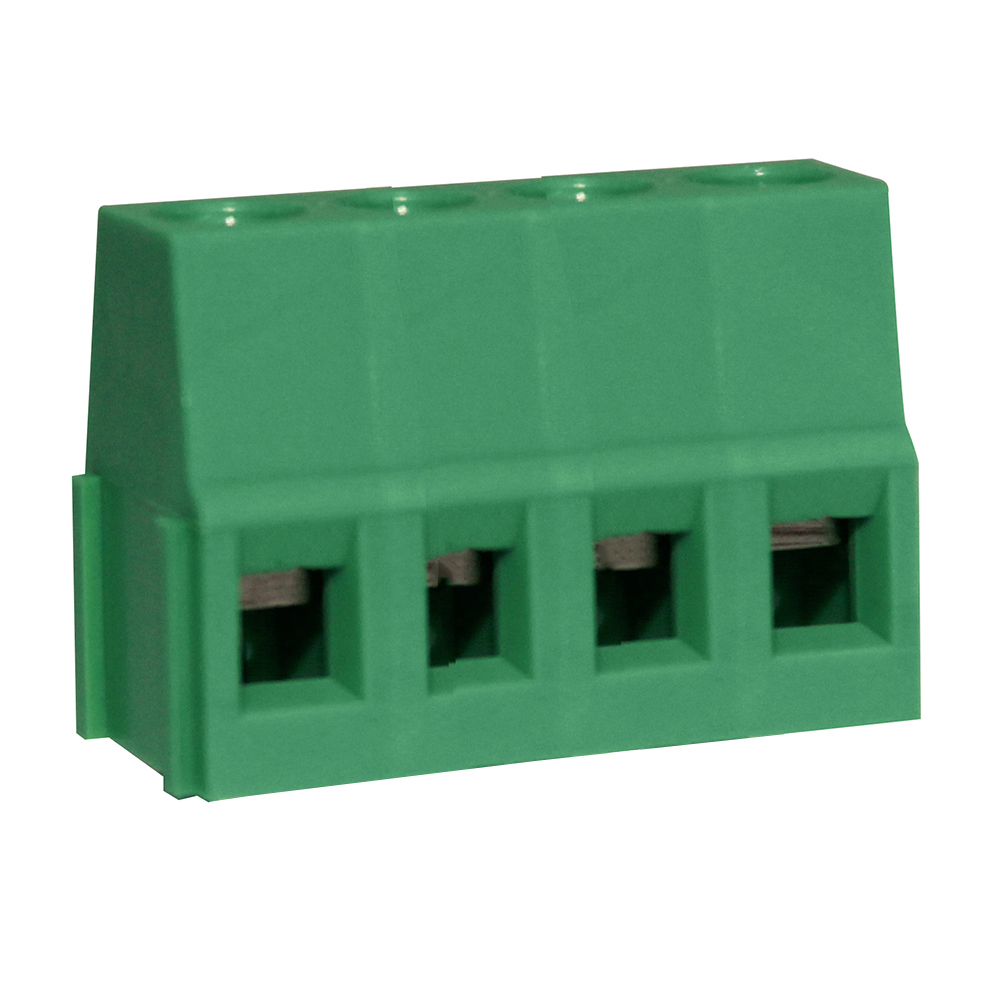

CTBP0158/4 |
4 |
16 A |
20,32 mm |
14,5 mm |
12 mm |
5.08mm Rising Clamp Anschlussklemme 90°, 4-polig |
|
|
|

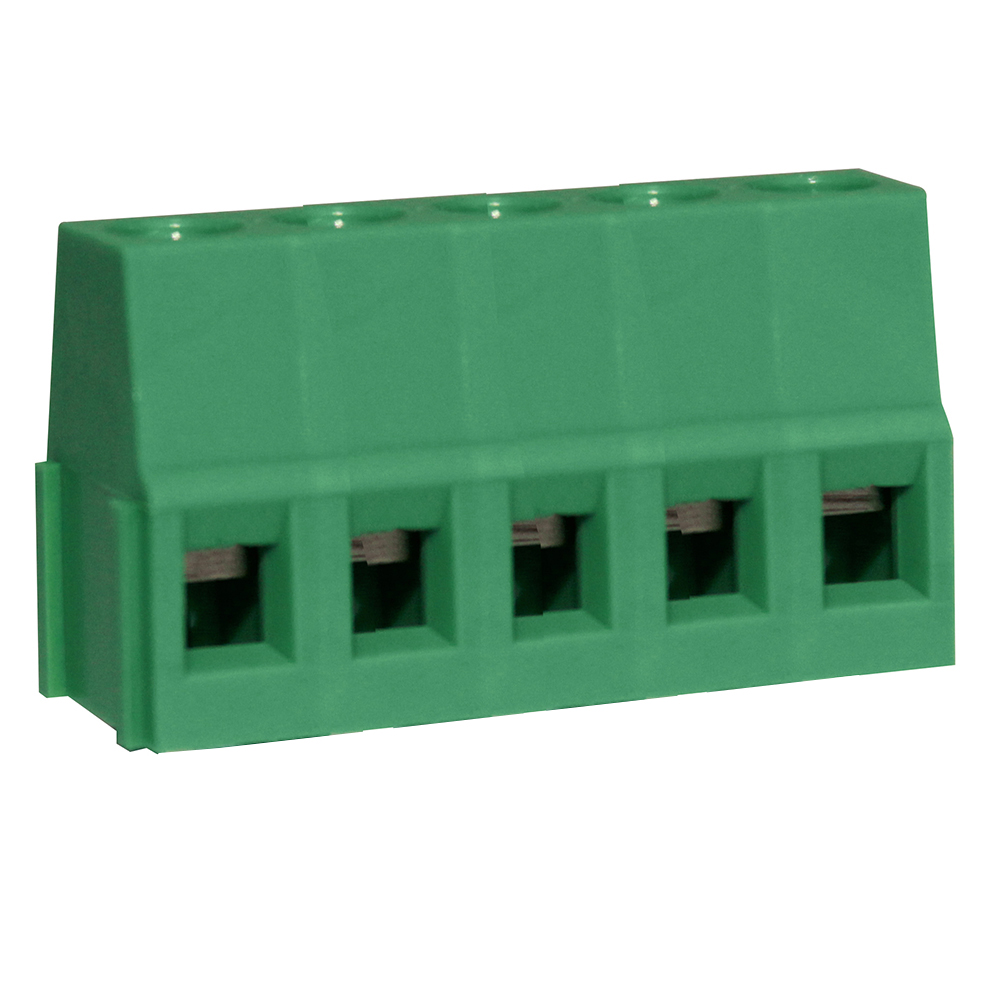

CTBP0158/5 |
5 |
16 A |
25,4 mm |
14,5 mm |
12 mm |
5.08mm Rising Clamp Anschlussklemme 90°, 5-polig |
|
|
|

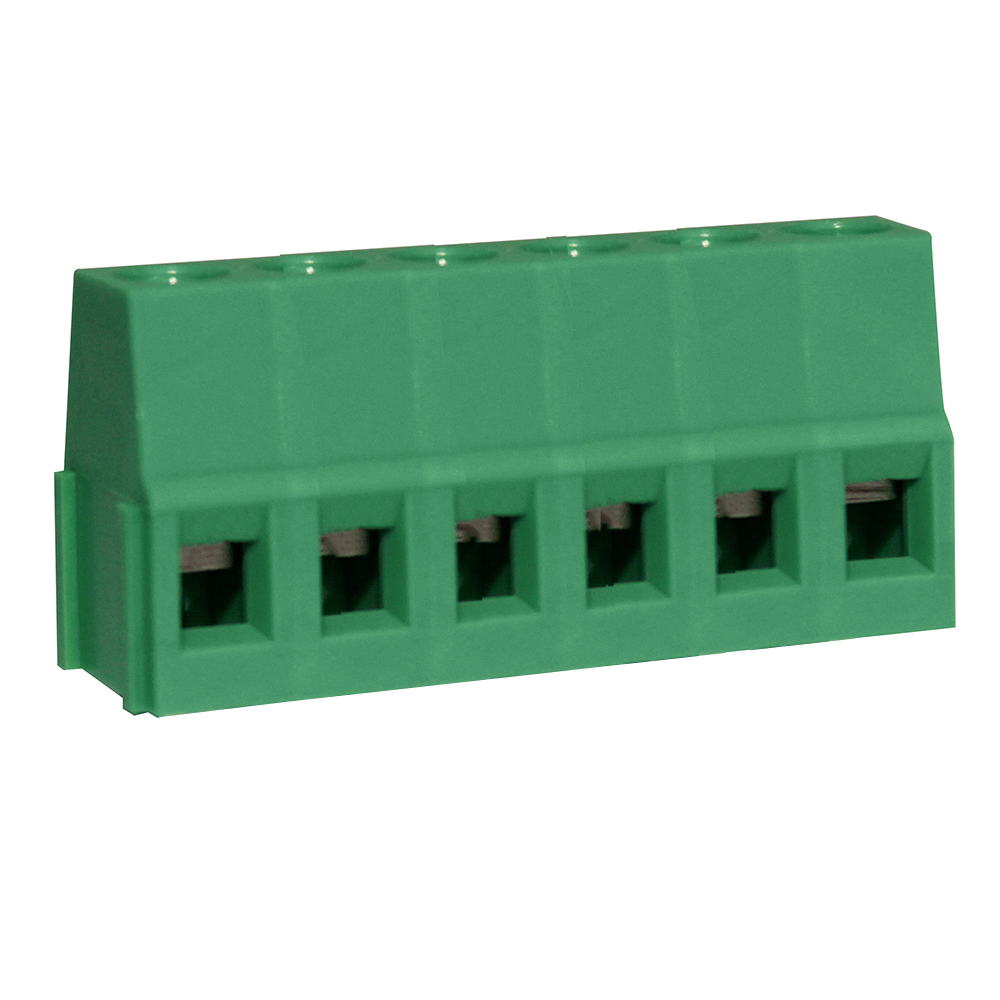

CTBP0158/6 |
6 |
16 A |
30,48 mm |
14,5 mm |
12 mm |
5.08mm Rising Clamp Anschlussklemme 90°, 6-polig |
|
|
|

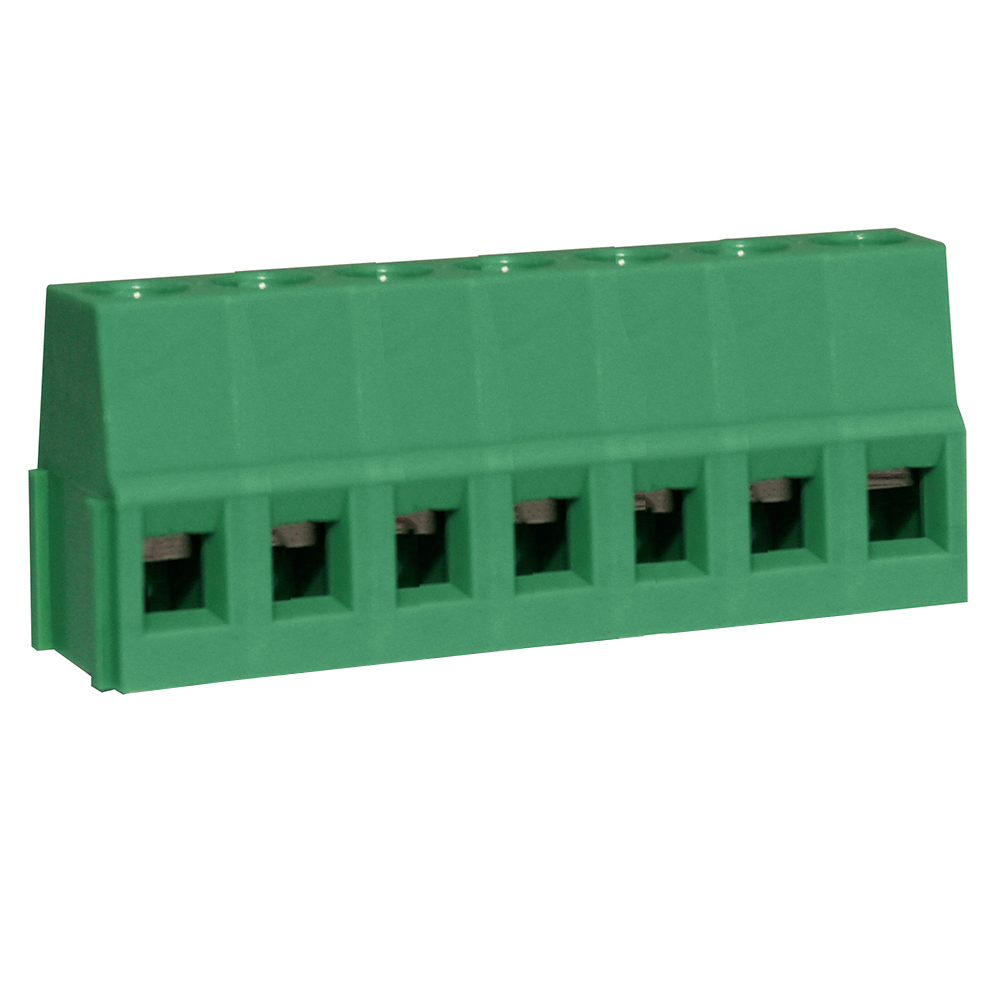

CTBP0158/7 |
7 |
16 A |
35,56 mm |
14,5 mm |
12 mm |
5.08mm Rising Clamp Anschlussklemme 90°, 7-polig |
|
|
|

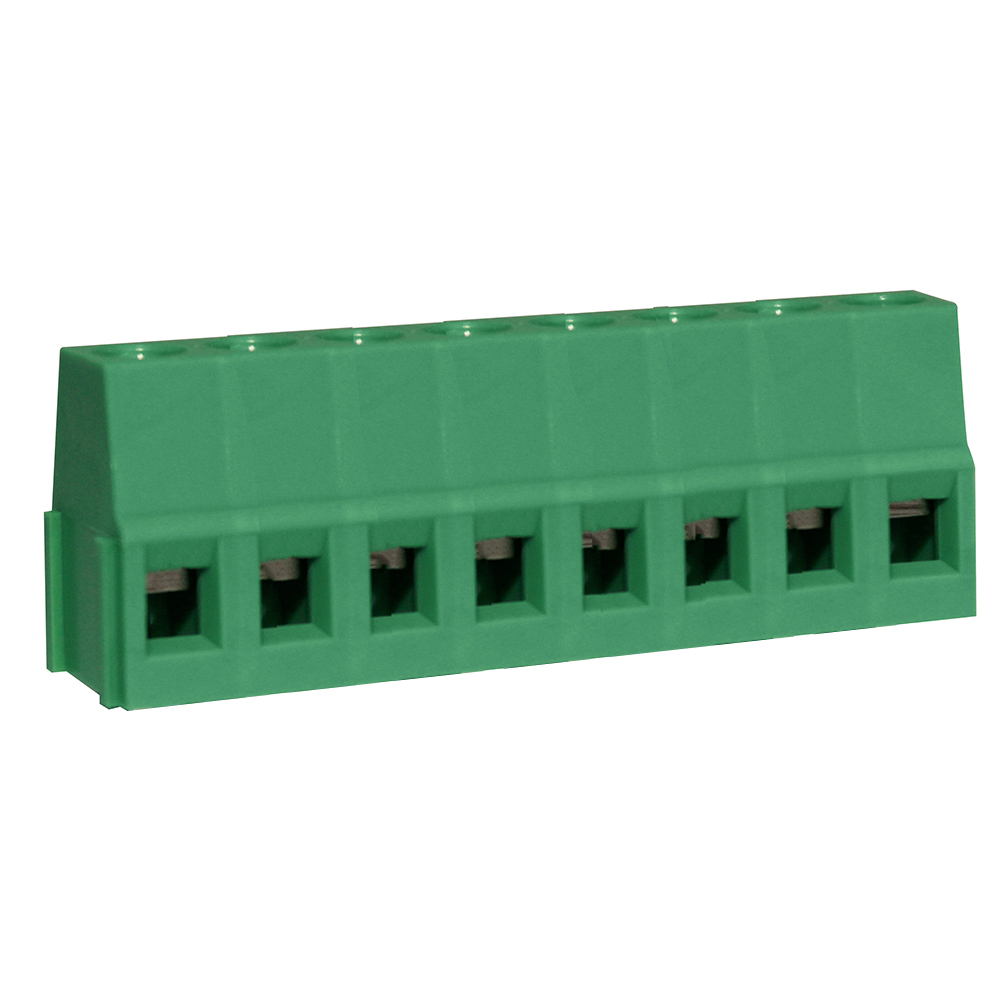

CTBP0158/8 |
8 |
16 A |
40,64 mm |
14,5 mm |
12 mm |
5.08mm Rising Clamp Anschlussklemme 90°, 8-polig |
|
|
|

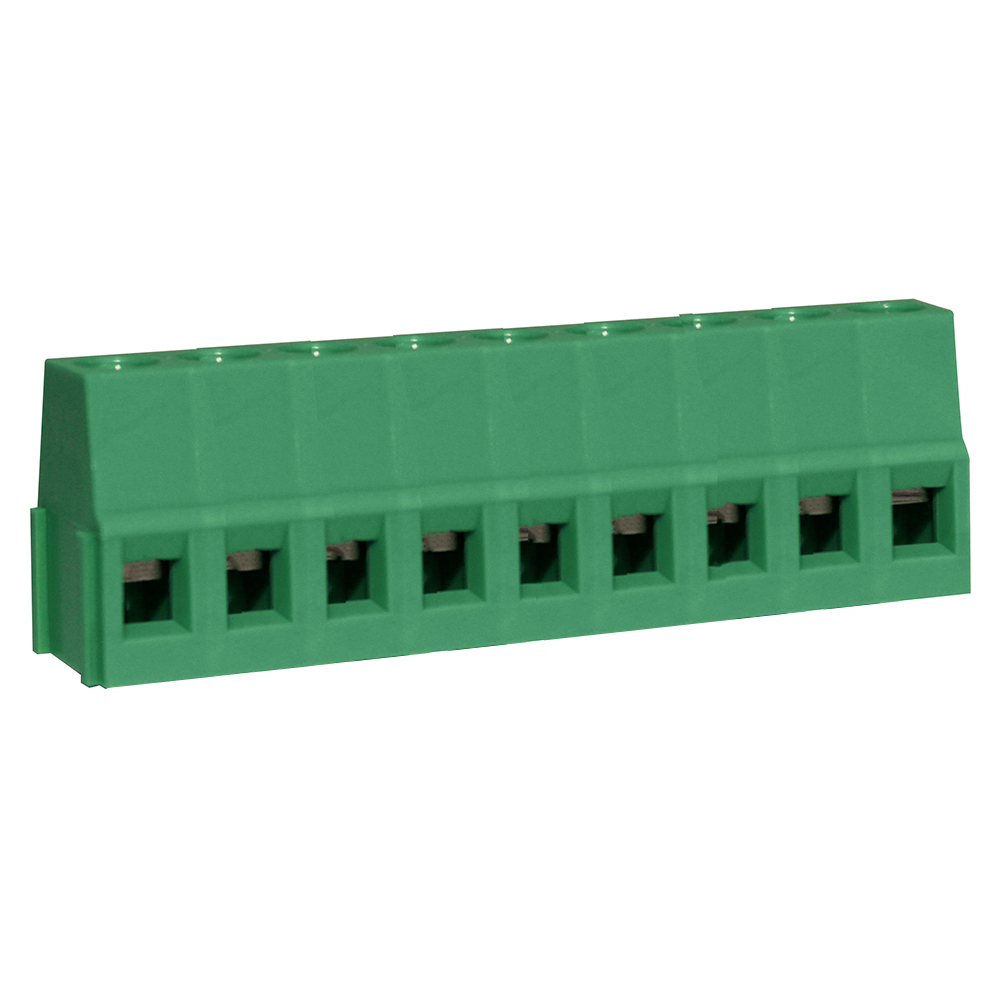

CTBP0158/9 |
9 |
16 A |
45,72 mm |
14,5 mm |
12 mm |
5.08mm Rising Clamp Anschlussklemme 90°, 9-polig |
|
|
|

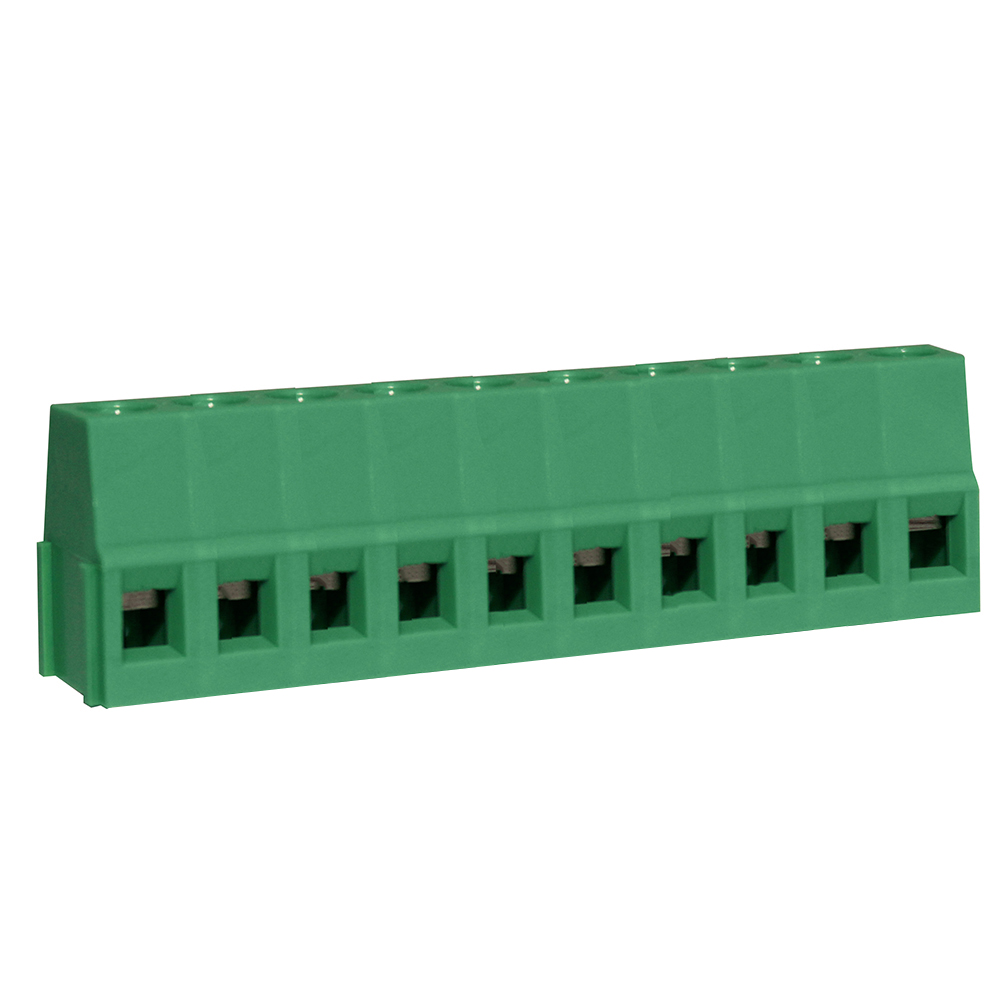

CTBP0158/10 |
10 |
16 A |
50,8 mm |
14,5 mm |
12 mm |
5.08mm Rising Clamp Anschlussklemme 90°, 10-polig |
|
|
|

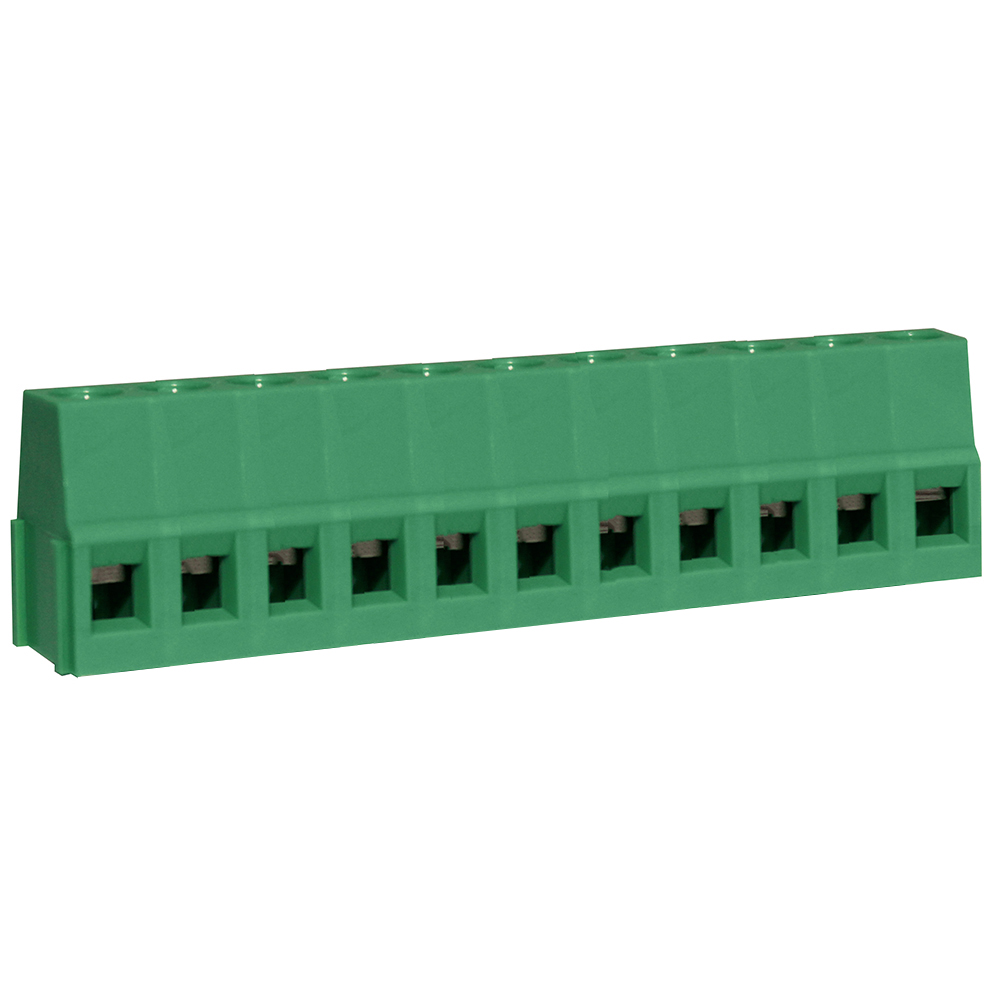

CTBP0158/11 |
11 |
16 A |
55,88 mm |
14,5 mm |
12 mm |
5.08mm Rising Clamp Anschlussklemme 90°, 11-polig |
|
|
|

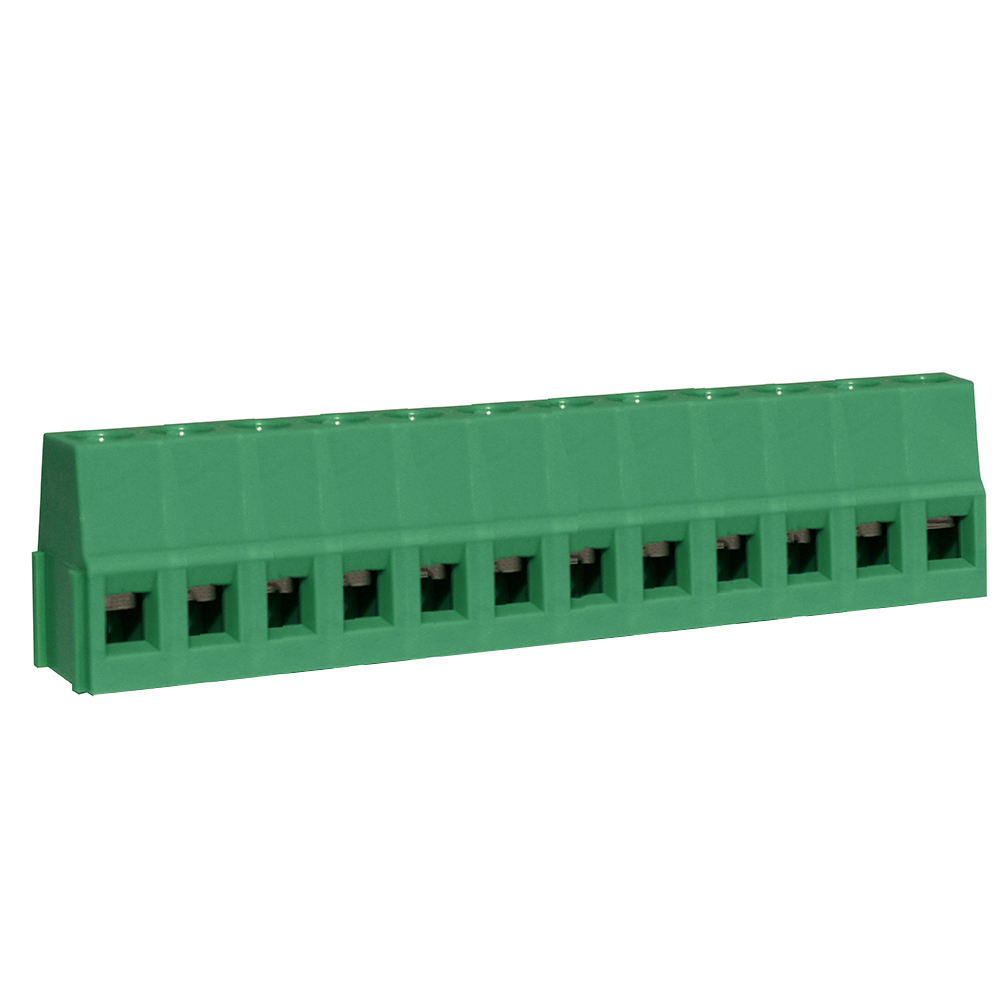

CTBP0158/12 |
12 |
16 A |
60,96 mm |
14,5 mm |
12 mm |
5.08mm Rising Clamp Anschlussklemme 90°, 12-polig |
|
|
