Technische Daten & Eigenschaften
| Anschlussquerschnitt, eindrähtig (mm²) | 0,5-1,5 mm² |
|---|---|
| Anschlussquerschnitt, mehrdrähtig (mm²) | 0,5-1,5 mm² |
| Bemessungsspannung (UL) | 250 V |
| Bemessungsspannung (VDE) | 250 V |
| Bemessungsstrom (allgemein) | 16 A |
| Bemessungsstrom (UL) | 16 A |
| Bemessungsstrom (VDE) | 24 A |
| Kabeleingang (max.) | 1,5mm |
| Leiterquerschnitt (AWG) | 22-14 |
| Basismaterial | Kunststoff |
| Material, Werkstoff | Polyamid |
| Rastermaß | 5 mm |
| Farbe | Grün |
| Anschlussart | Drahtschutzbügel |
| Ausrichtung | Horizontal |
| Betriebstemperatur | -40 °C bis +105 °C |
| Ausrichtung Kabeleingang | 90 Grad |
| Bauhöhe / Profil | Standard |
| Steckbar / Verrastbar | |
| Zuschneidbar | — |
| Brennbarkeitsklasse | UL94-V0 |
| CE-konform | |
| UL-zertifiziert | |
| VDE-zertifiziert | |
| Kategorie | Standard-Platinensteckverbinder |
Beschreibung
Anschlussklemme im 5.00mm Raster und 90° geneigtem Kabeleingang.
Produktvarianten
Bestell-Nr. | Polzahl | Bemessungsstrom (allgemein) | Länge | Breite | Höhe | Kurzbeschreibung | Details | Angefragte Menge, mehrere mit '/' trennen | |
|---|---|---|---|---|---|---|---|---|---|
|

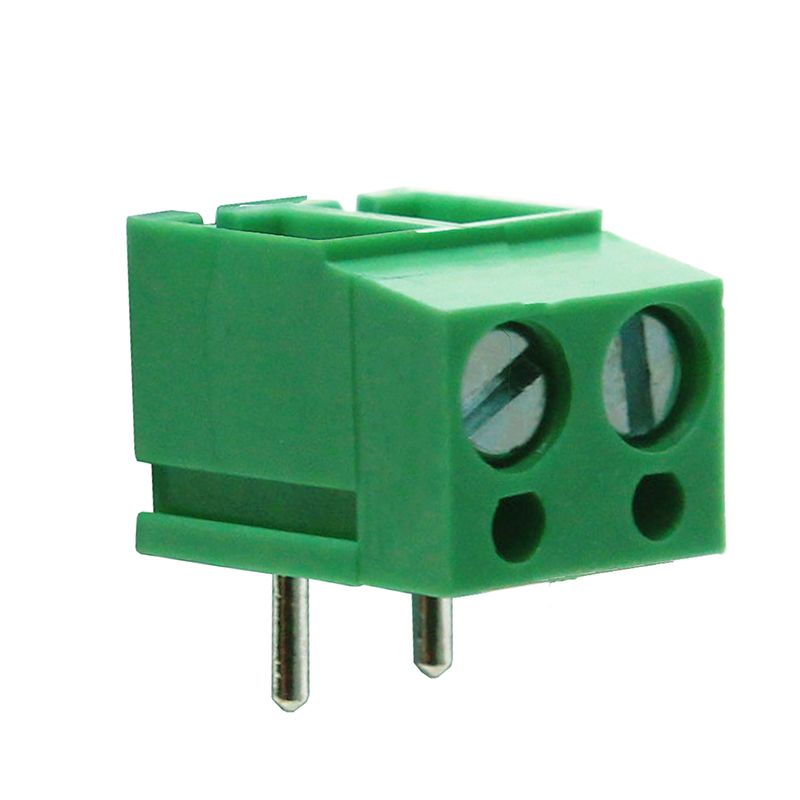

CTBP1050/2 |
2 |
16 A |
10 mm |
9 mm |
12,5 mm |
5mmAnschlussklemme Standard-Profil 90° 2-polig |
|
|
|

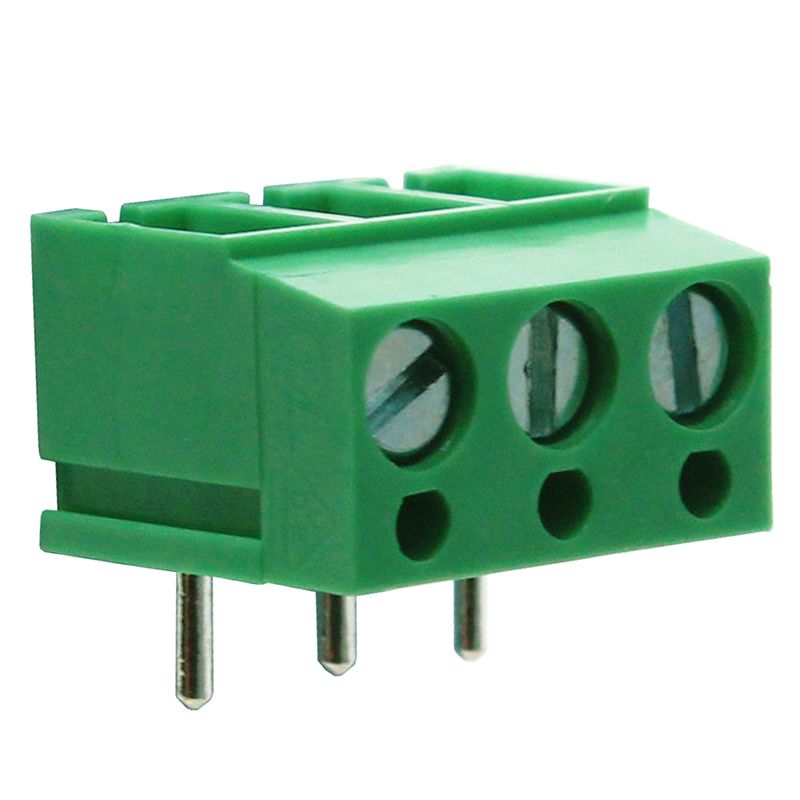

CTBP1050/3 |
3 |
16 A |
15 mm |
9 mm |
12,5 mm |
5mm Anschlussklemme Standard-Profil 90° 3-polig |
|
|
|

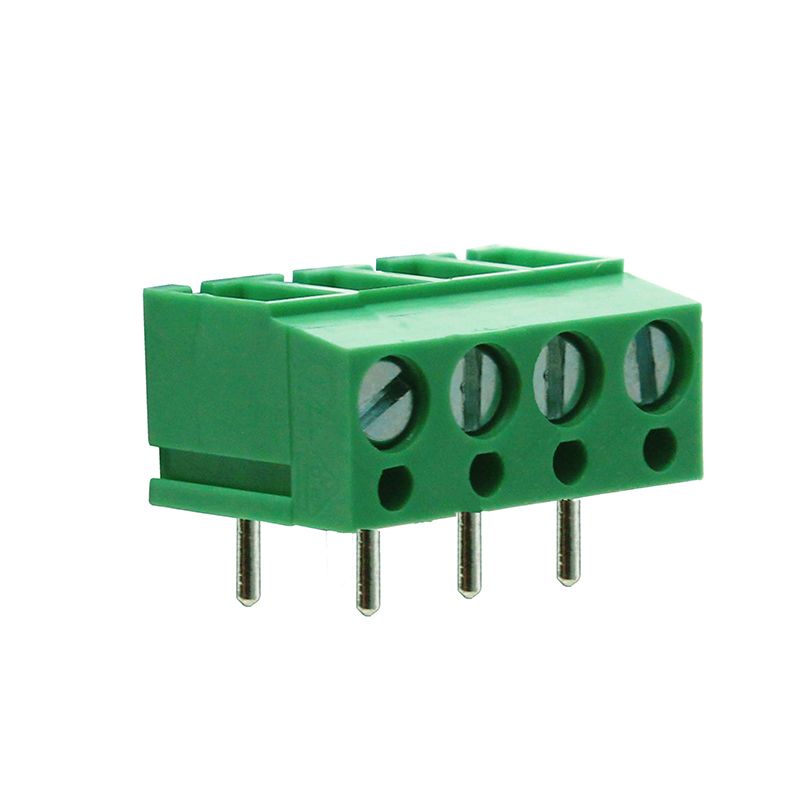

CTBP1050/4 |
4 |
16 A |
20 mm |
9 mm |
12,5 mm |
5mm Anschlussklemme Standard-Profil 90° 4-polig |
|
|
|

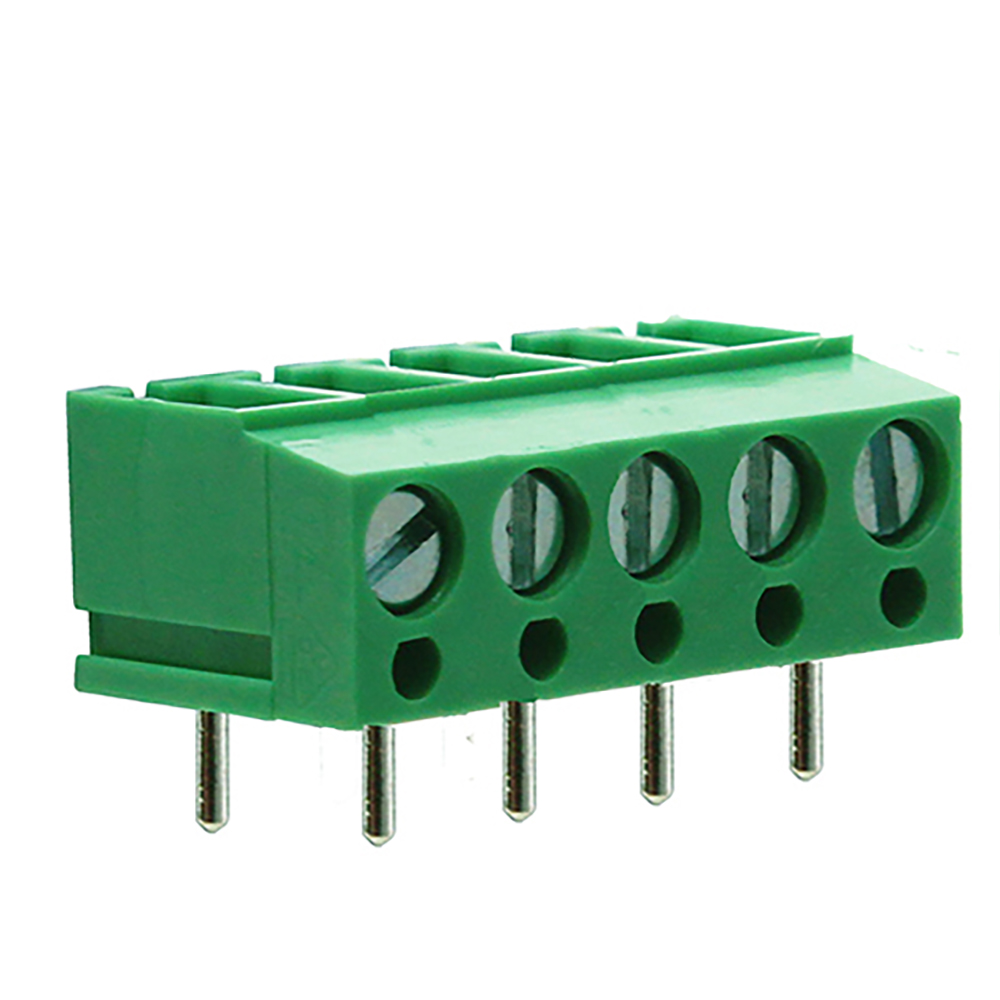

CTBP1050/5 |
5 |
16 A |
25 mm |
9 mm |
12,5 mm |
5mm Anschlussklemme Standard-Profil 90° 5-polig |
|
|
|

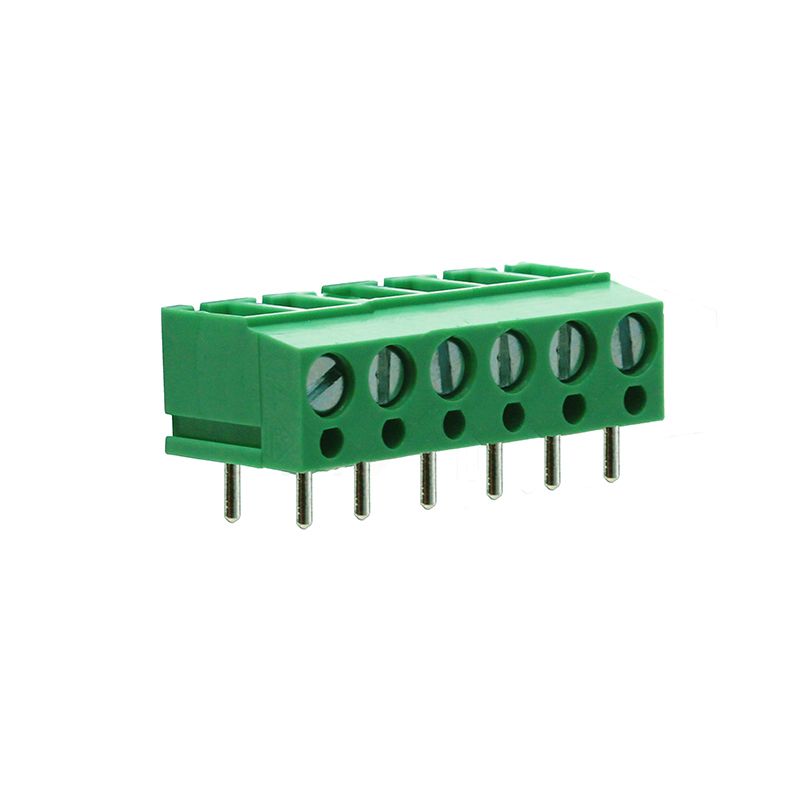

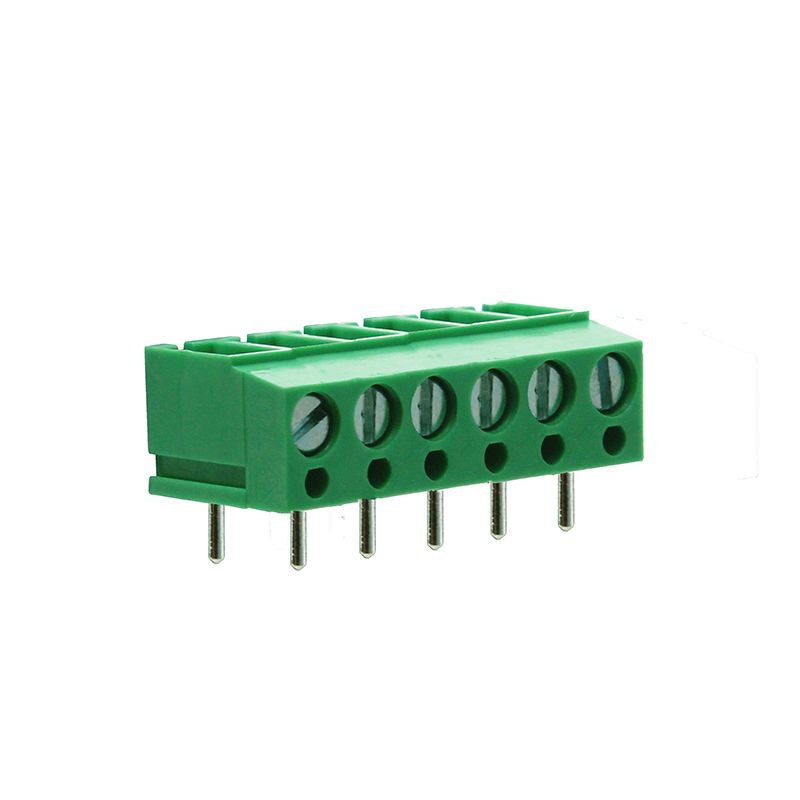

CTBP1050/6 |
6 |
16 A |
30 mm |
9 mm |
12,5 mm |
5mm Anschlussklemme Standard-Profil 90° 6-polig |
|
|
|
CTBP1050/7 |
7 |
16 A |
35 mm |
9 mm |
12,5 mm |
5mm Anschlussklemme Standard-Profil 90° 7-polig |
|
|
|

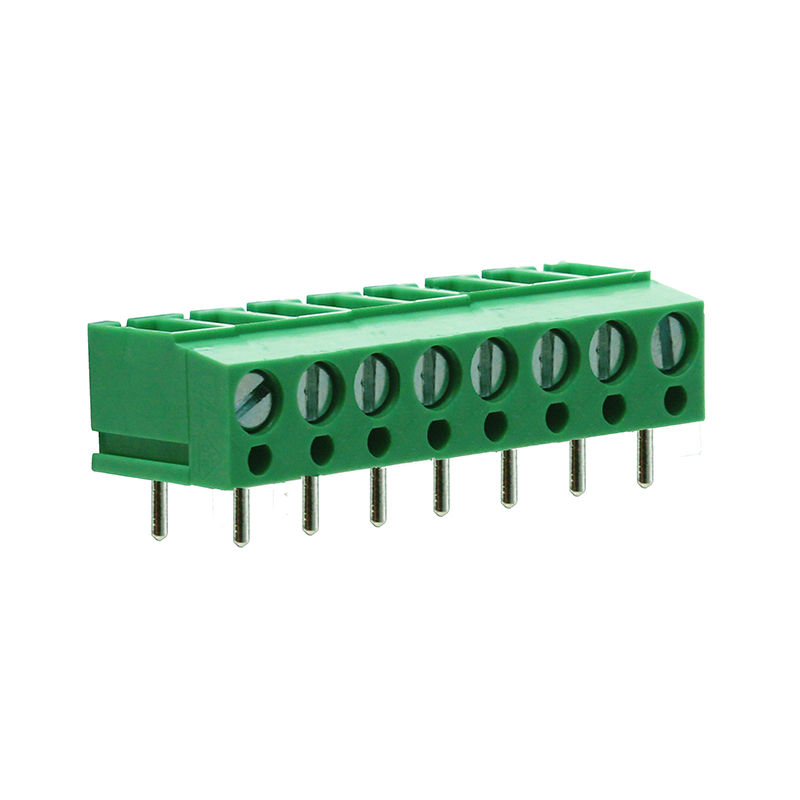

CTBP1050/8 |
8 |
16 A |
40 mm |
9 mm |
12,5 mm |
5mm Anschlussklemme Standard-Profil 90° 8-polig |
|
|
|
CTBP1050/9 |
9 |
16 A |
45 mm |
9 mm |
12,5 mm |
5mm Anschlussklemme Standard-Profil 90° 9-polig |
|
|
|

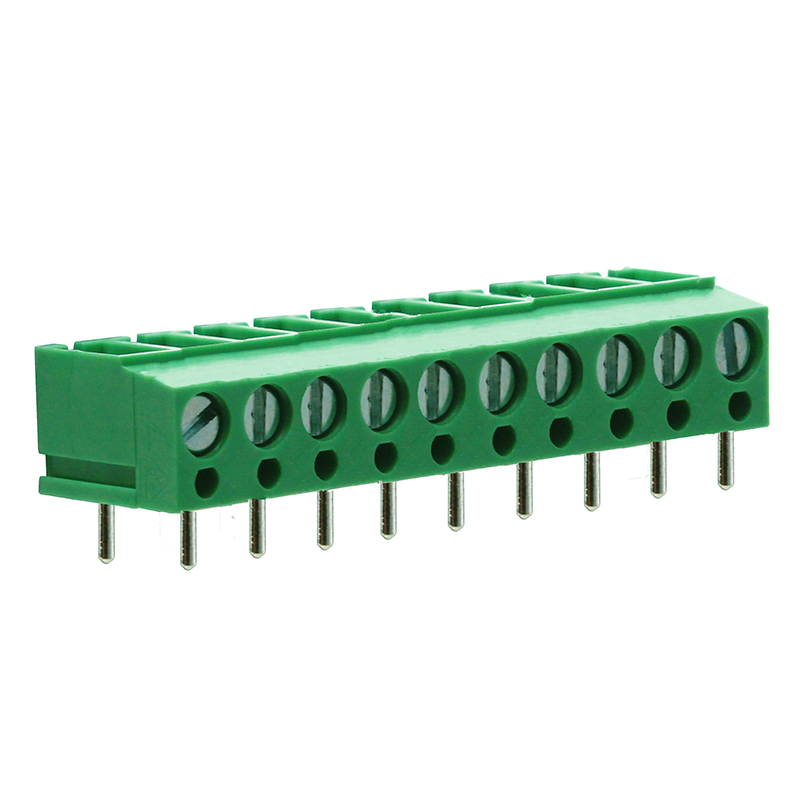

CTBP1050/10 |
10 |
16 A |
50 mm |
9 mm |
12,5 mm |
5mm Anschlussklemme Standard-Profil 90° 10-polig |
|
|
|

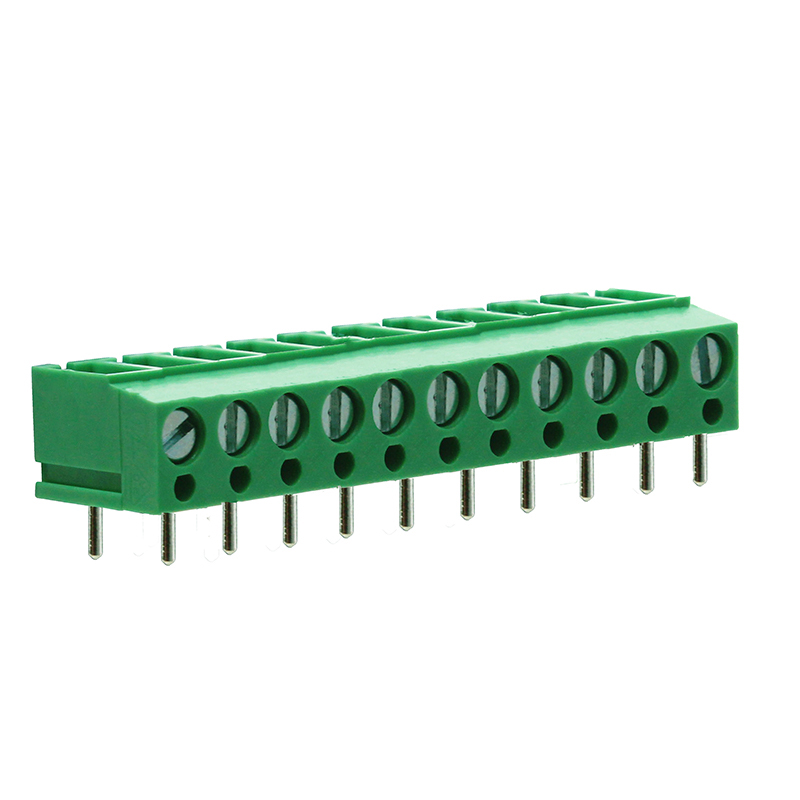

CTBP1050/11 |
11 |
16 A |
55 mm |
9 mm |
12,5 mm |
5mm Anschlussklemme Standard-Profil 90° 11-polig |
|
|
|

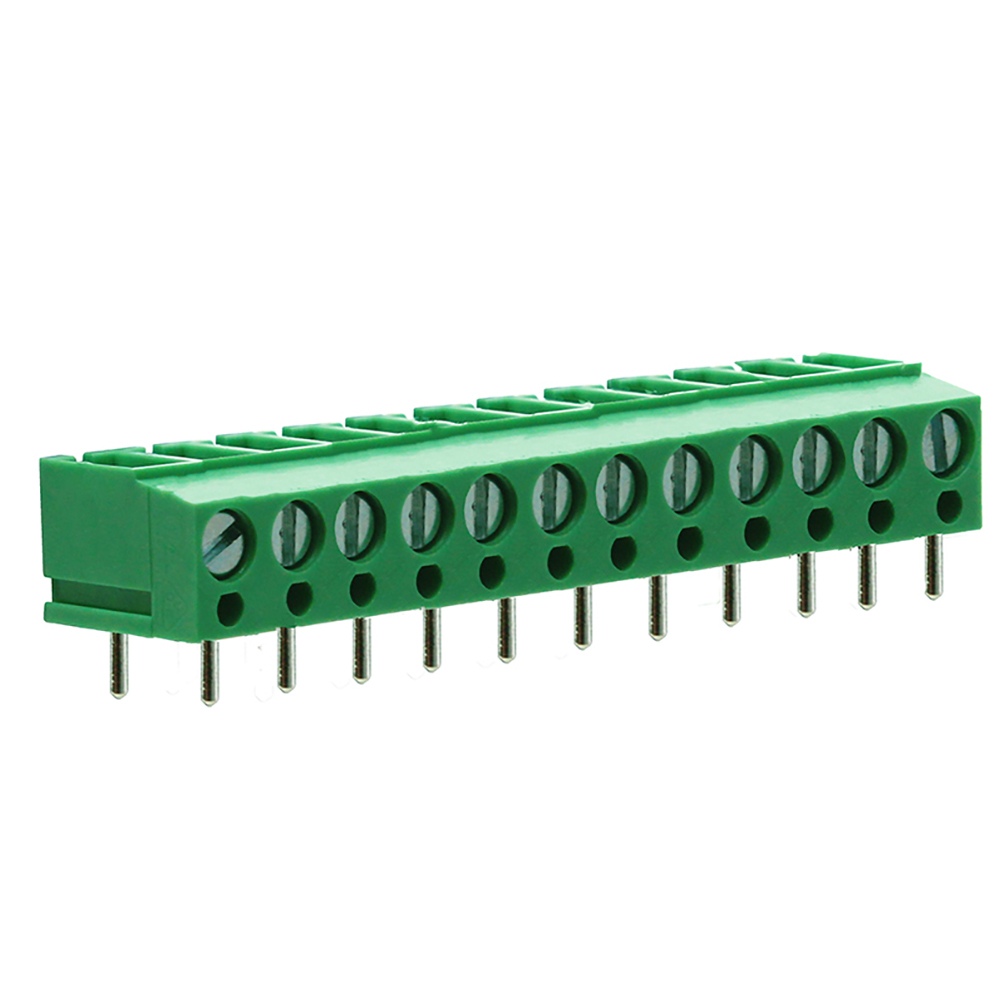

CTBP1050/12 |
12 |
16 A |
60 mm |
9 mm |
12,5 mm |
5mm Anschlussklemme Standard-Profil 90° 12-polig |
|
|
