Technische Daten & Eigenschaften
| Anschlussquerschnitt, eindrähtig (mm²) | 0,13-2,08 mm² |
|---|---|
| Anschlussquerschnitt, mehrdrähtig (mm²) | 0,13-2,08 mm² |
| Bemessungsspannung (UL) | 300 V |
| Bemessungsspannung (VDE) | 250 V |
| Bemessungsstrom (allgemein) | 15 A |
| Bemessungsstrom (UL) | 15 A |
| Bemessungsstrom (VDE) | 24 A |
| Leiterquerschnitt (AWG) | 26-14 |
| Basismaterial | Kunststoff |
| Material, Werkstoff | Polyamid |
| Rastermaß | 5,08 mm |
| Farbe | Grün |
| Anschlussart | Liftsystem (Rising Clamp) |
| Ausrichtung | Vertikal |
| Betriebstemperatur | -40 °C bis +105 °C |
| Bauhöhe / Profil | Standard |
| Steckbar / Verrastbar | |
| Zuschneidbar | — |
| Brennbarkeitsklasse | UL94-V0 |
| UL-zertifiziert | |
| VDE-zertifiziert | |
| Kategorie | Standard-Platinensteckverbinder |
Beschreibung
Die Anschlussklemme mit 45° geneigtem Kabeleingang hat ein Raster von 5,08mm. Die Rising Clamp Technologie sorgt für einen besonders sicheren Kabelanschluss.
Produktvarianten
Bestell-Nr. | Polzahl | Bemessungsstrom (allgemein) | Länge | Breite | Höhe | Kurzbeschreibung | Details | Angefragte Menge, mehrere mit '/' trennen | |
|---|---|---|---|---|---|---|---|---|---|
|

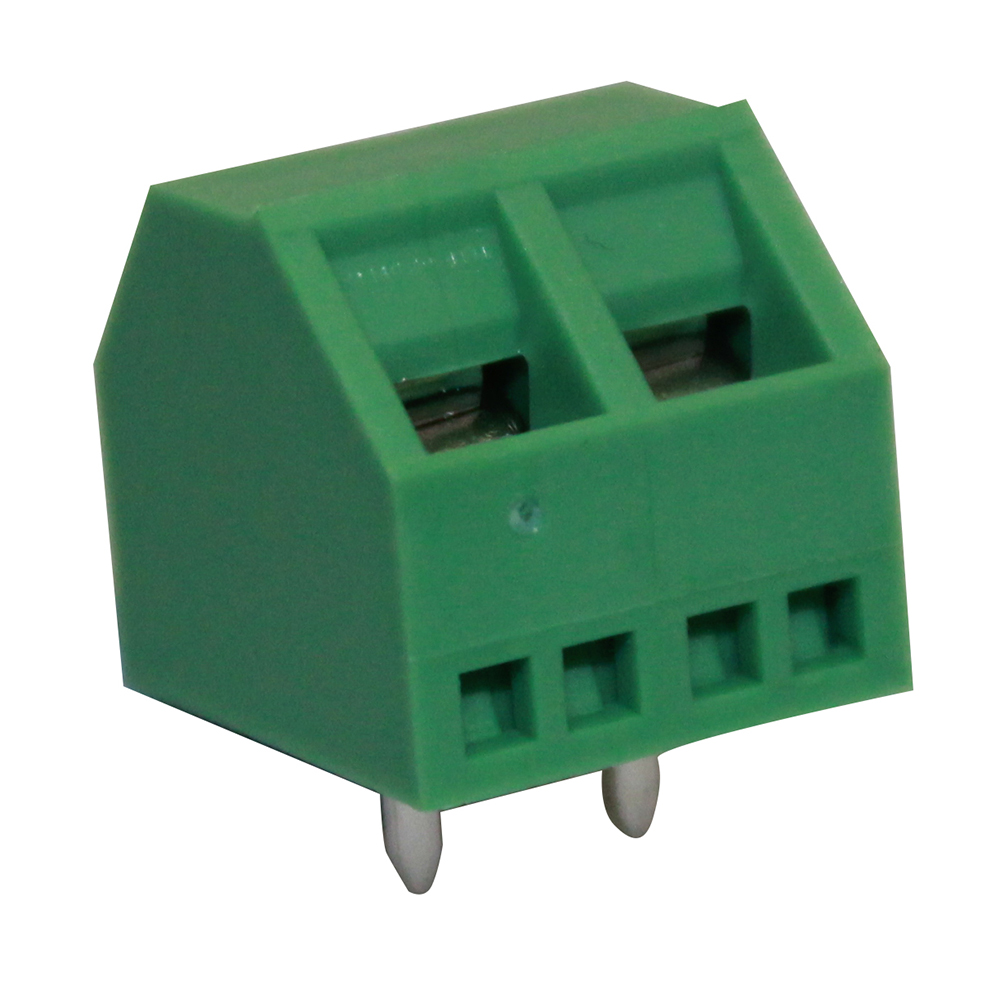

CTBP3008/2 |
2 |
15 A |
11,08 mm |
12,14 mm |
11,14 mm |
5.08mm Rising Clamp Anschlussklemme mit 45° Kabeleingang, 2-polig |
|
|
|

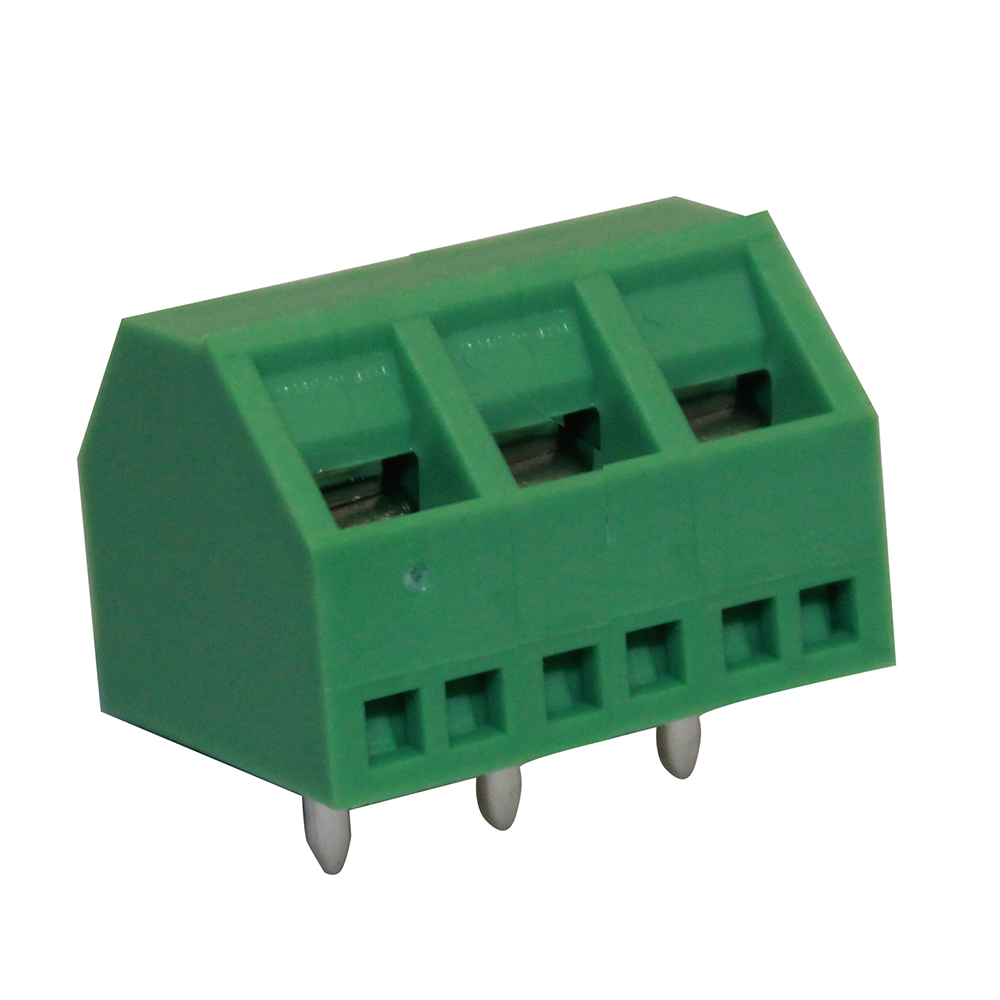

CTBP3008/3 |
3 |
15 A |
16,16 mm |
12,14 mm |
11,14 mm |
5.08mm Rising Clamp Anschlussklemme mit 45° Kabeleingang, 3-polig |
|
|
|

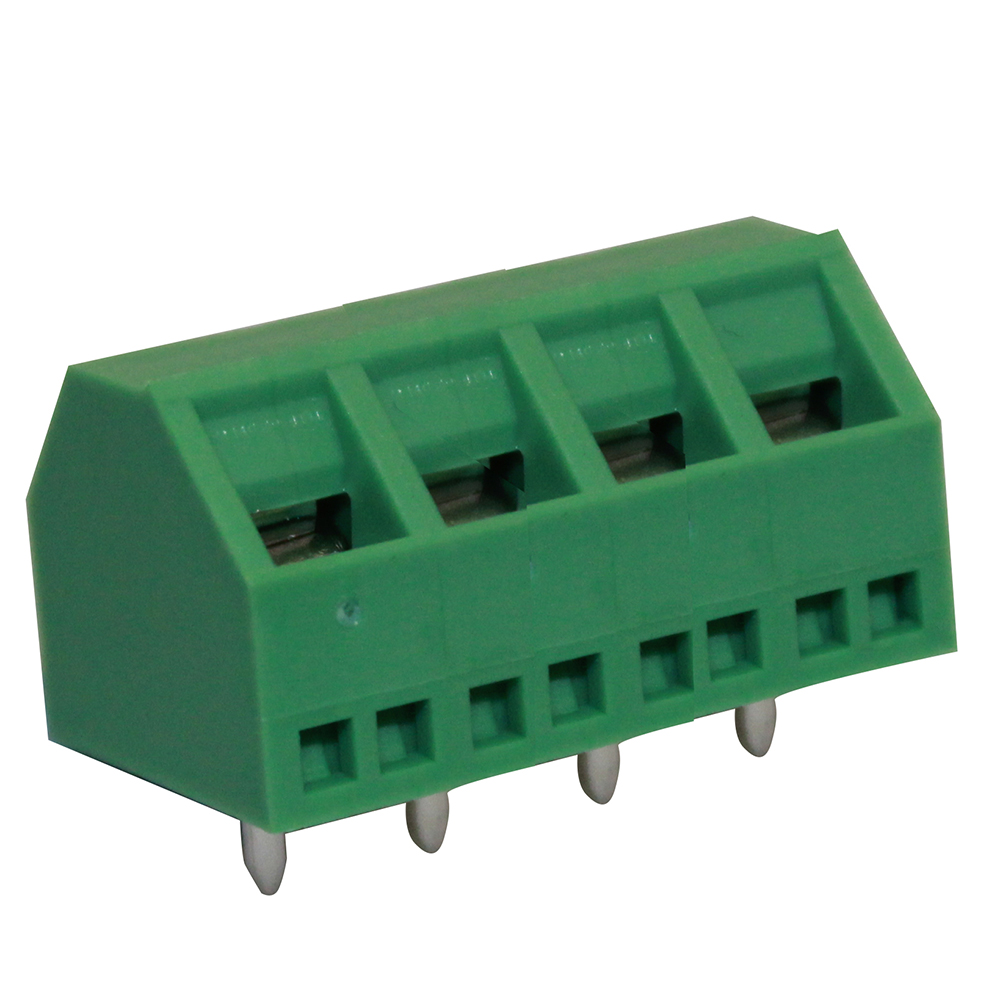

CTBP3008/4 |
4 |
15 A |
21,32 mm |
12,14 mm |
11,14 mm |
5.08mm Rising Clamp Anschlussklemme mit 45° Kabeleingang, 4-polig |
|
|
|

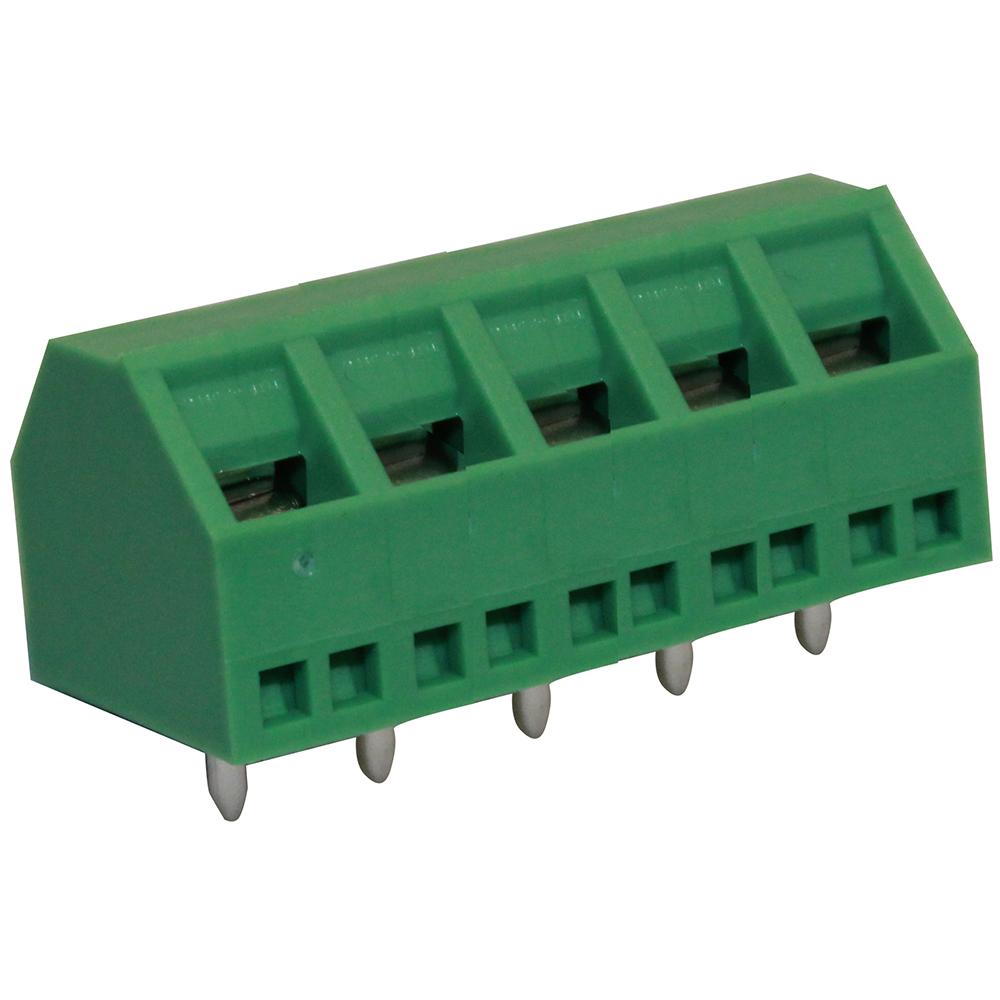

CTBP3008/5 |
5 |
15 A |
26,32 mm |
12,14 mm |
11,14 mm |
5.08mm Rising Clamp Anschlussklemme mit 45° Kabeleingang, 5-polig |
|
|
|

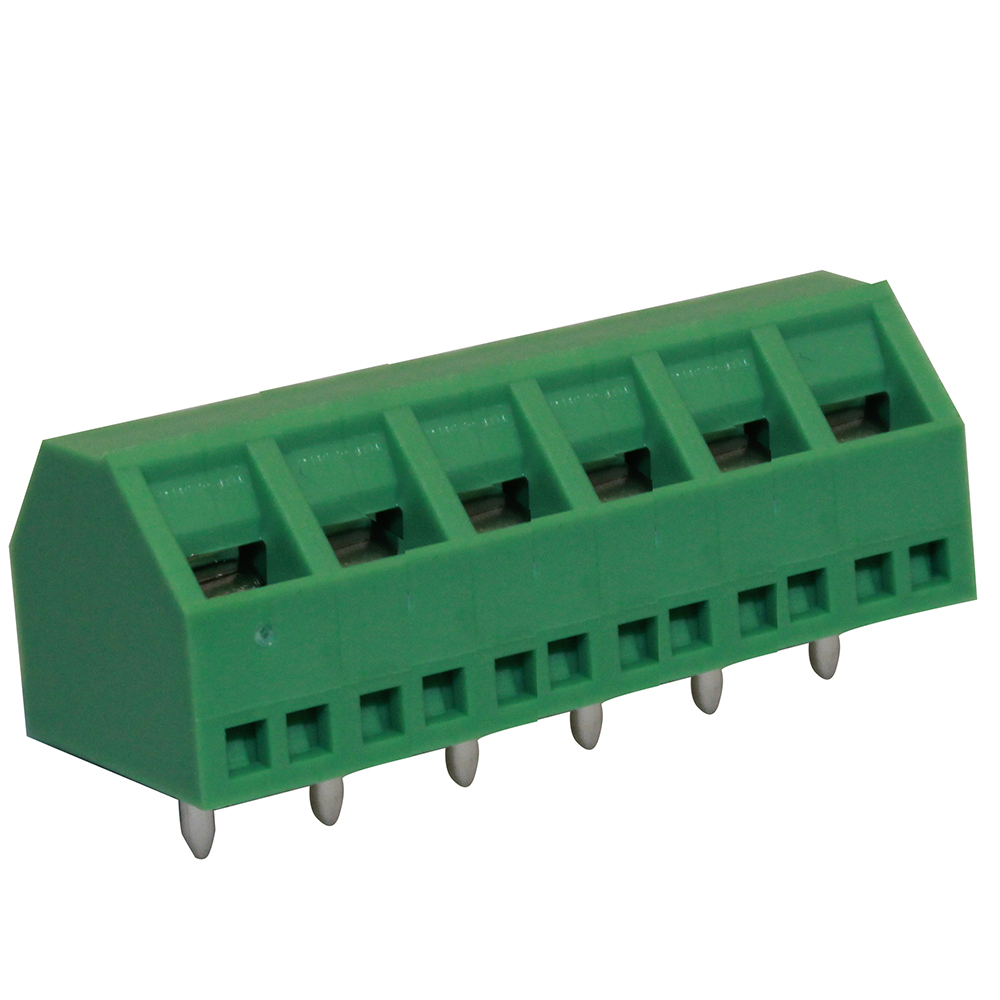

CTBP3008/6 |
6 |
15 A |
31,4 mm |
12,14 mm |
11,14 mm |
5.08mm Rising Clamp Anschlussklemme mit 45° Kabeleingang, 6-polig |
|
|
|

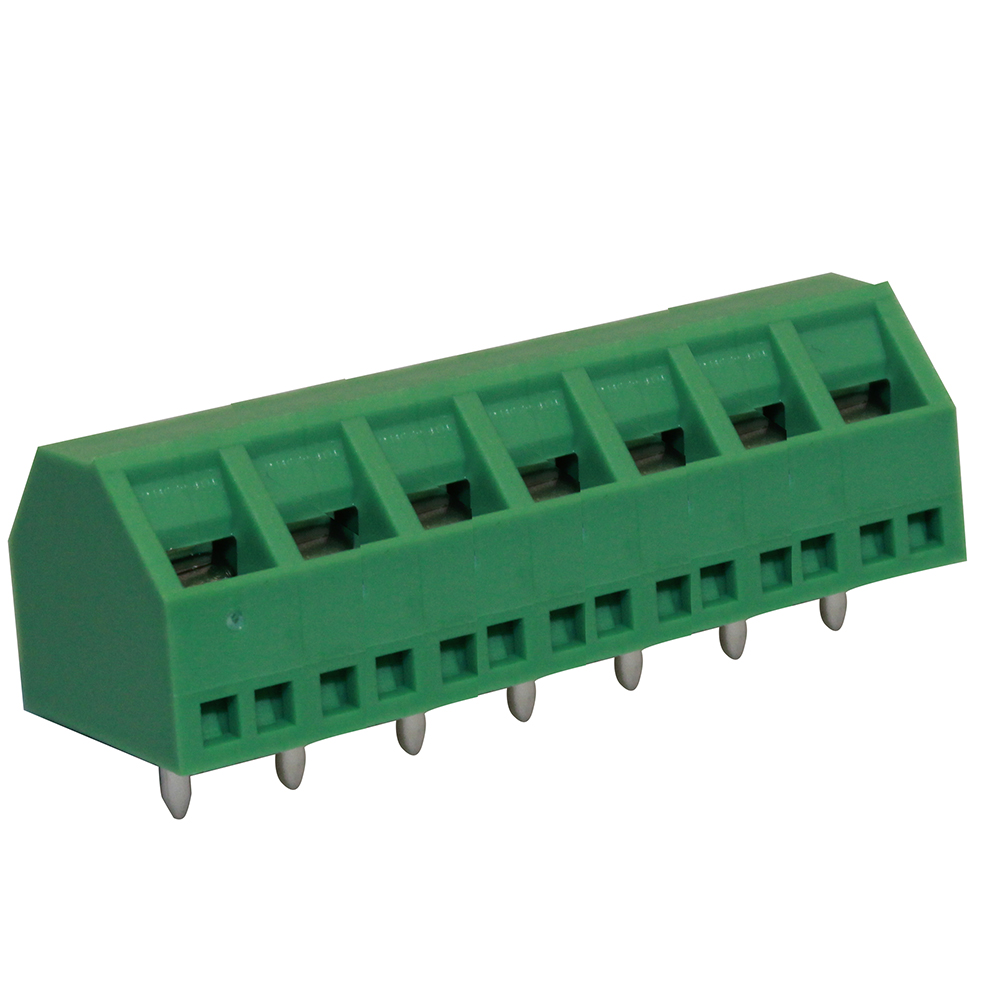

CTBP3008/7 |
7 |
15 A |
36,48 mm |
12,14 mm |
11,14 mm |
5.08mm Rising Clamp Anschlussklemme mit 45° Kabeleingang, 7-polig |
|
|
|

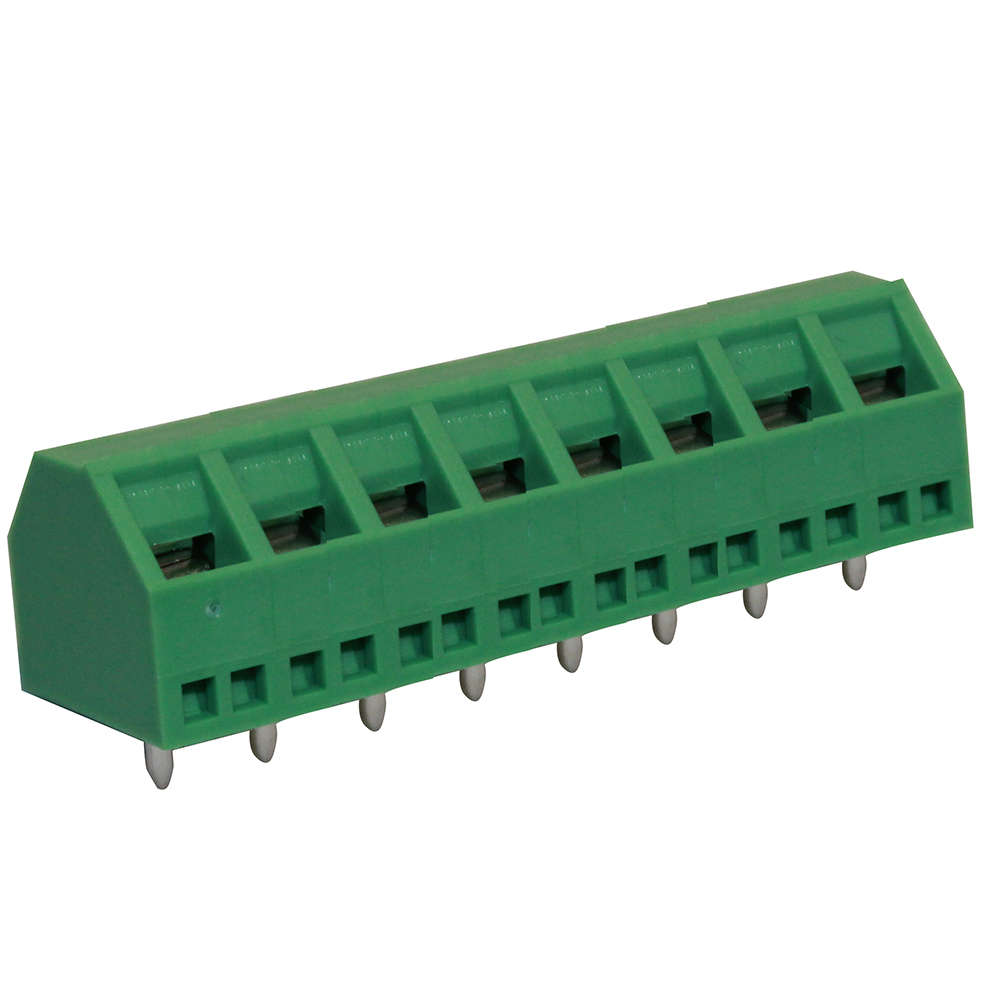

CTBP3008/8 |
8 |
15 A |
41,56 mm |
12,14 mm |
11,14 mm |
5.08mm Rising Clamp Anschlussklemme mit 45° Kabeleingang, 8-polig |
|
|
|

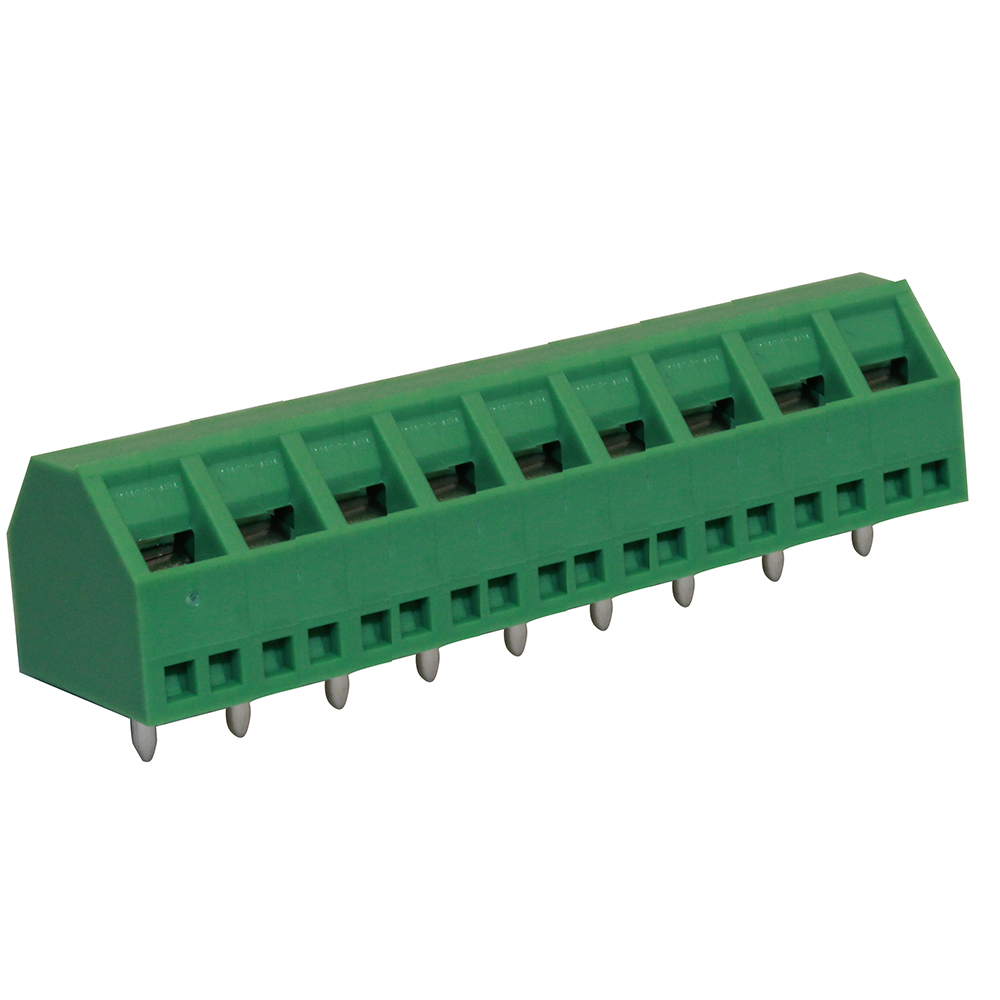

CTBP3008/9 |
9 |
15 A |
46,64 mm |
12,14 mm |
11,14 mm |
5.08mm Rising Clamp Anschlussklemme mit 45° Kabeleingang, 9-polig |
|
|
|

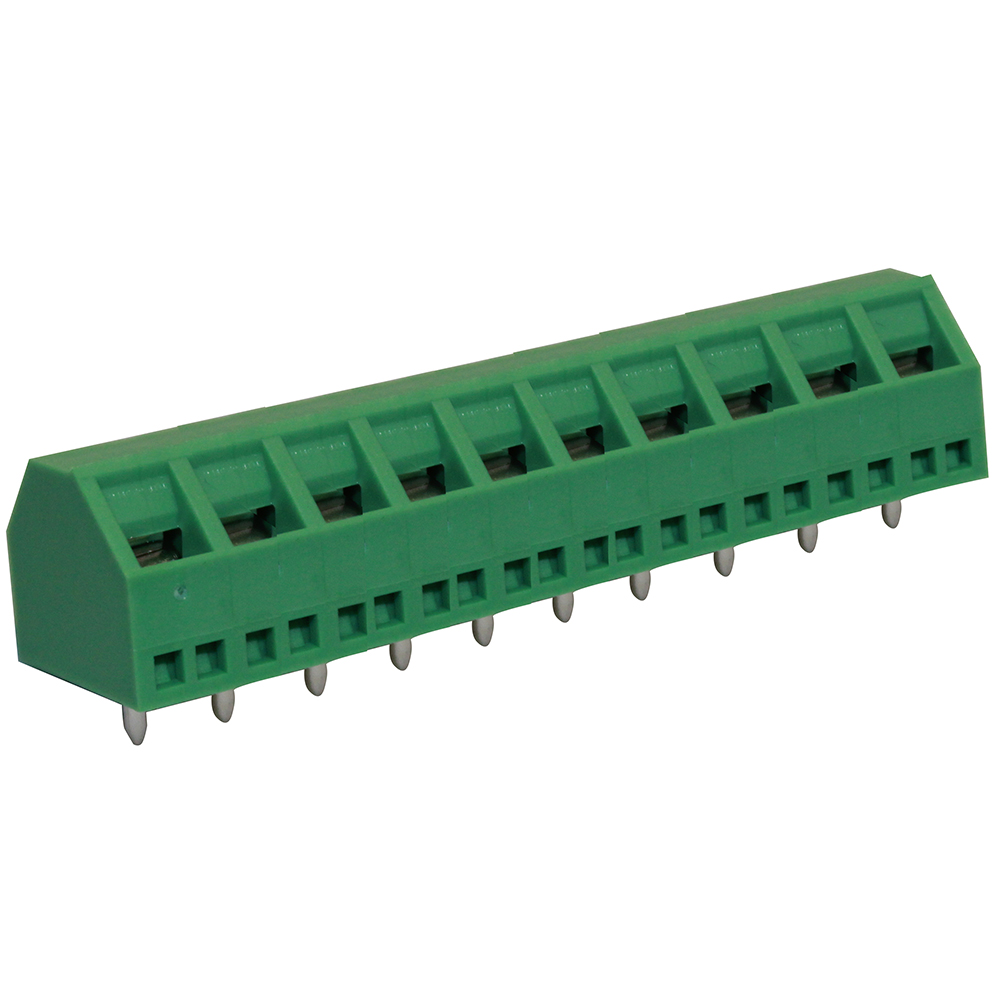

CTBP3008/10 |
10 |
15 A |
51,72 mm |
12,14 mm |
11,14 mm |
5.08mm Rising Clamp Anschlussklemme mit 45° Kabeleingang, 10-polig |
|
|
|

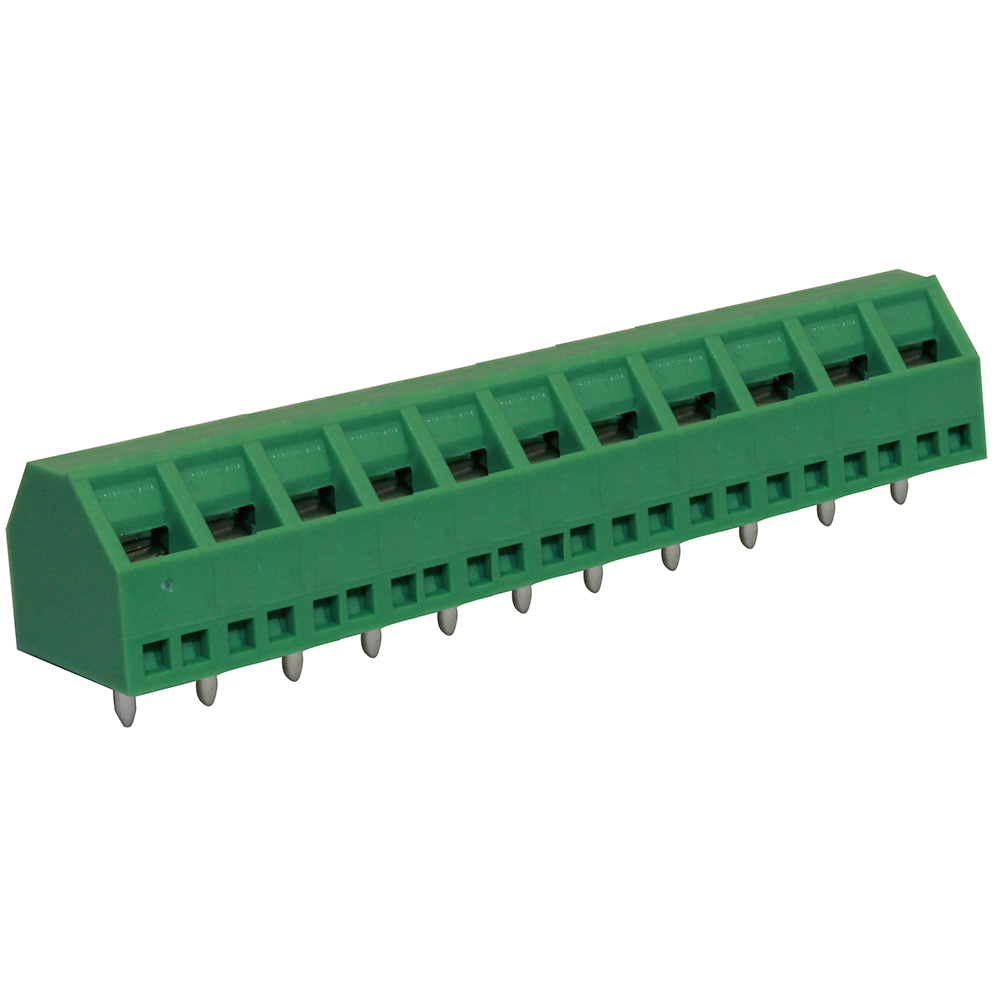

CTBP3008/11 |
11 |
15 A |
56,8 mm |
12,14 mm |
11,14 mm |
5.08mm Rising Clamp Anschlussklemme mit 45° Kabeleingang, 11-polig |
|
|
|

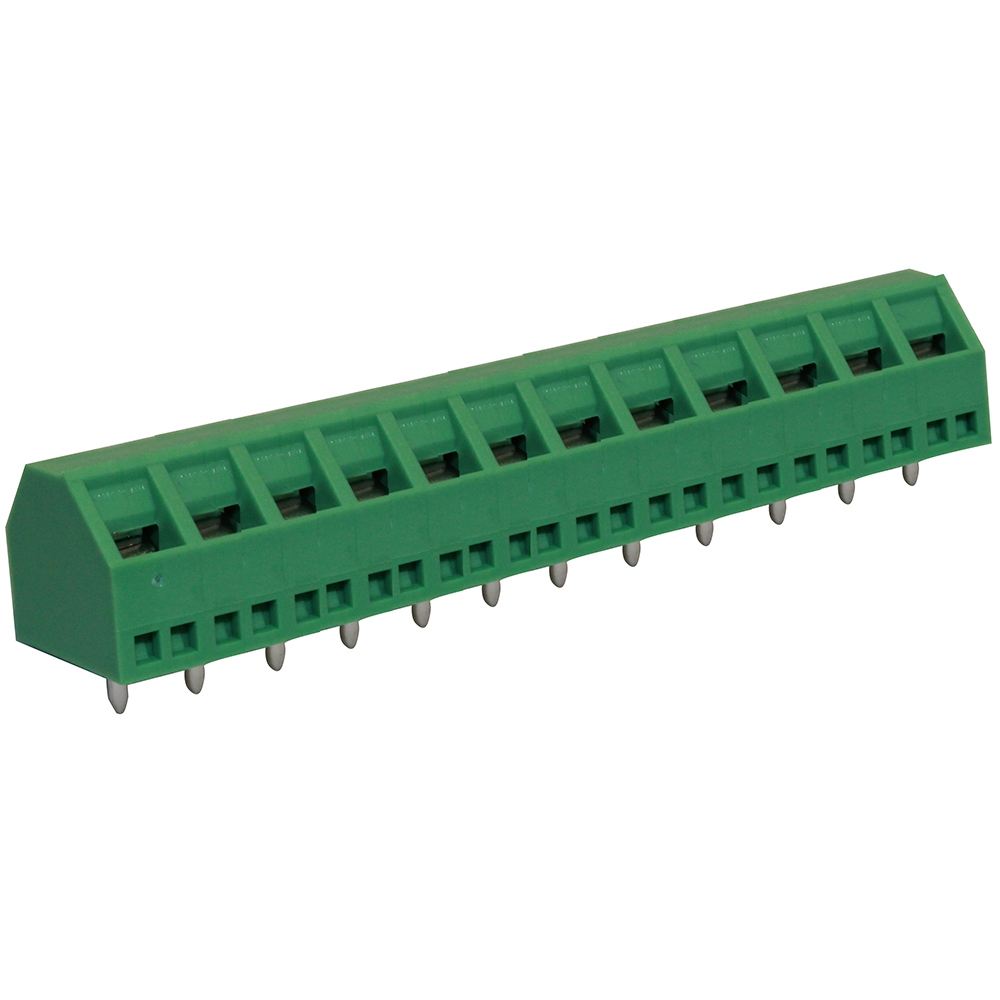

CTBP3008/12 |
12 |
15 A |
61,88 mm |
12,14 mm |
11,14 mm |
5.08mm Rising Clamp Anschlussklemme mit 45° Kabeleingang, 12-polig |
|
|
