Technische Daten & Eigenschaften
| Anschlussquerschnitt, eindrähtig (mm²) | 0,32-1,6 mm² |
|---|---|
| Anschlussquerschnitt, mehrdrähtig (mm²) | 0,32-1,6 mm² |
| Bemessungsspannung (UL) | 300 V |
| Bemessungsstrom (allgemein) | 15 A |
| Bemessungsstrom (UL) | 15 A |
| Leiterquerschnitt (AWG) | 28-14 |
| Basismaterial | Kunststoff |
| Material, Werkstoff | Polyamid |
| Rastermaß | 10 mm |
| Farbe | Grün |
| Anschlussart | Liftsystem (Rising Clamp) |
| Ausrichtung | Vertikal |
| Betriebstemperatur | -40 °C bis +105 °C |
| Bauhöhe / Profil | niedrig |
| Steckbar / Verrastbar | |
| Zuschneidbar | — |
| Brennbarkeitsklasse | UL94-V0 |
| UL-zertifiziert | |
| Kategorie | Standard-Platinensteckverbinder |
Beschreibung
Die Anschlussklemme im Raster 10mm hat ein platzsparendes niedriges Profil. Durch die 45° Neigung des Kabeleingangs ist ein vereinfachter Kabelanschluss möglich. Die Rising Clamp Anschlusstechnologie sorgt für einen besonders guten Halt der Kabel/Drähte.
Produktvarianten
Bestell-Nr. | Polzahl | Bemessungsstrom (allgemein) | Länge | Breite | Höhe | Kurzbeschreibung | Details | Angefragte Menge, mehrere mit '/' trennen | |
|---|---|---|---|---|---|---|---|---|---|
|

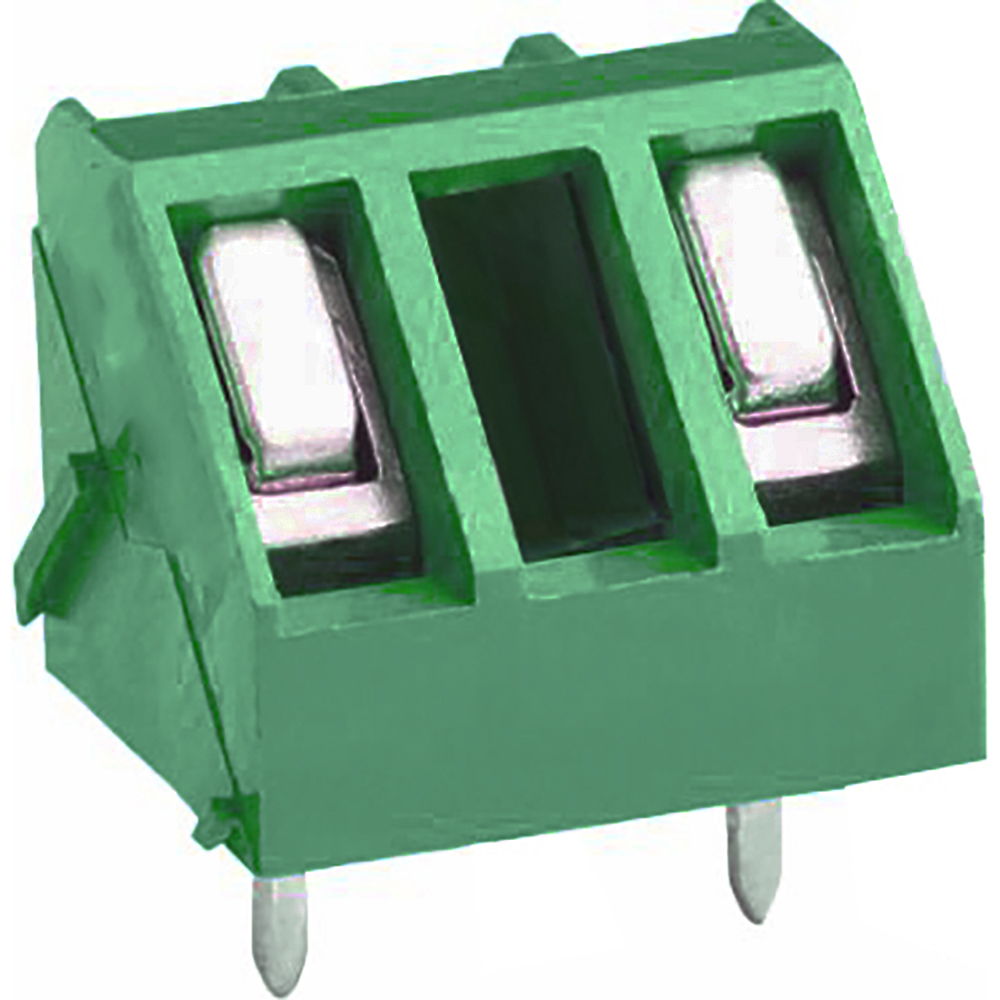

CTBP4000/2 |
2 |
15 A |
15 mm |
12,35 mm |
12,3 mm |
10mm Rising Clamp Anschlussklemme 45° niedriges Profil, 2-polig |
|
|
|

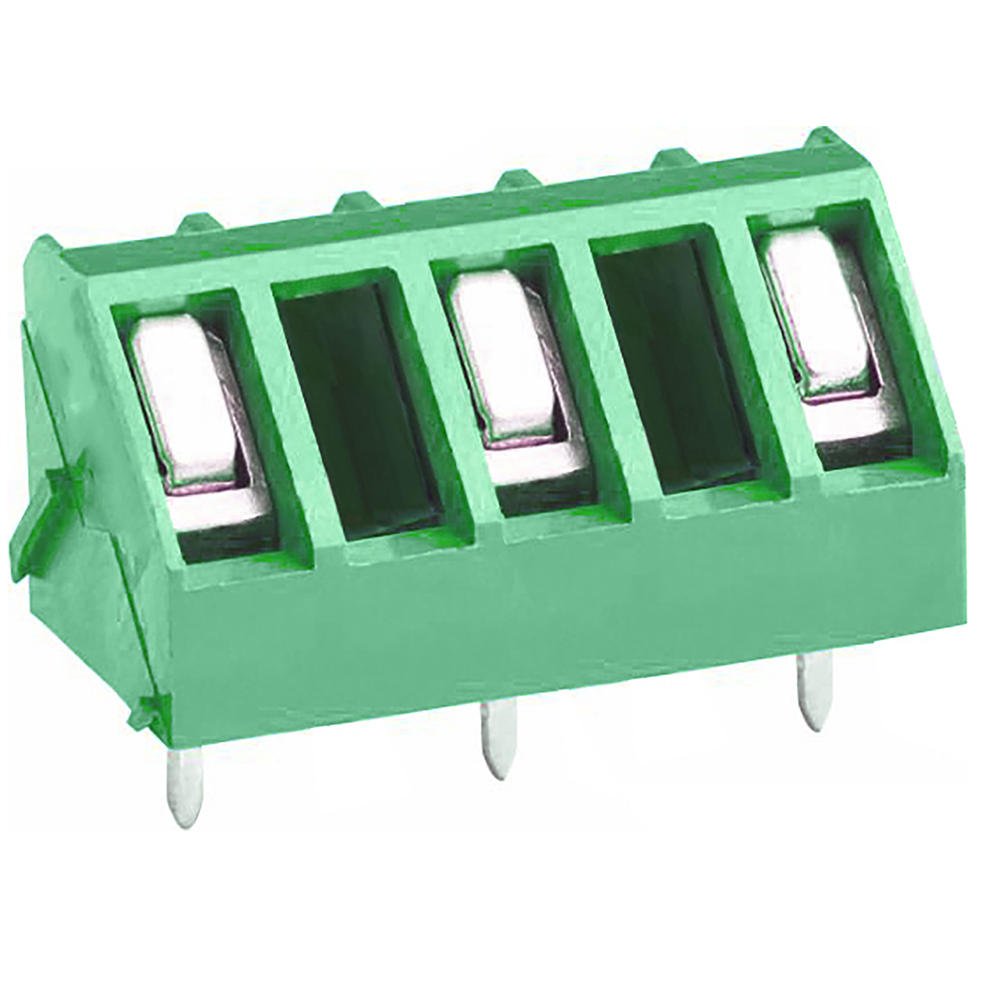

CTBP4000/3 |
3 |
15 A |
25 mm |
12,35 mm |
12,3 mm |
10mm Rising Clamp Anschlussklemme 45° niedriges Profil, 3-polig |
|
|
|

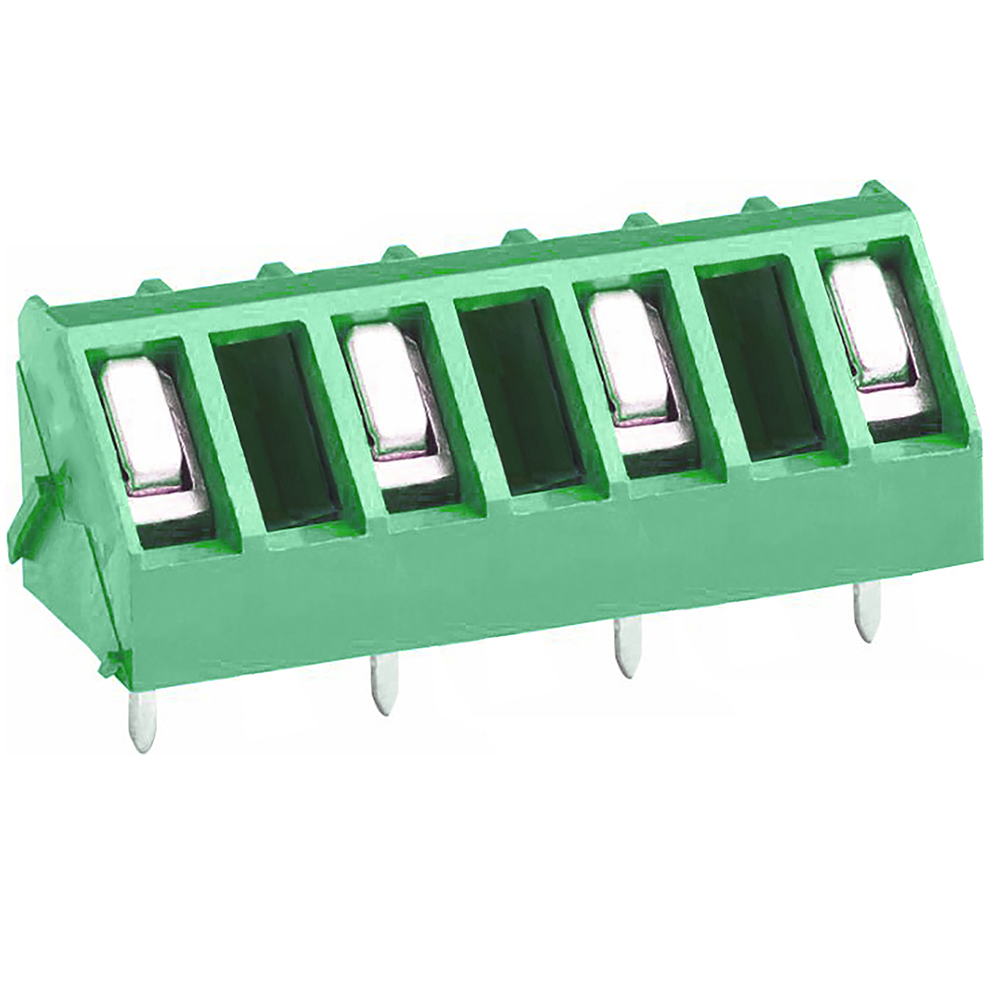

CTBP4000/4 |
4 |
15 A |
35 mm |
12,35 mm |
12,3 mm |
10mm Rising Clamp Anschlussklemme 45° niedriges Profil, 4-polig |
|
|
|

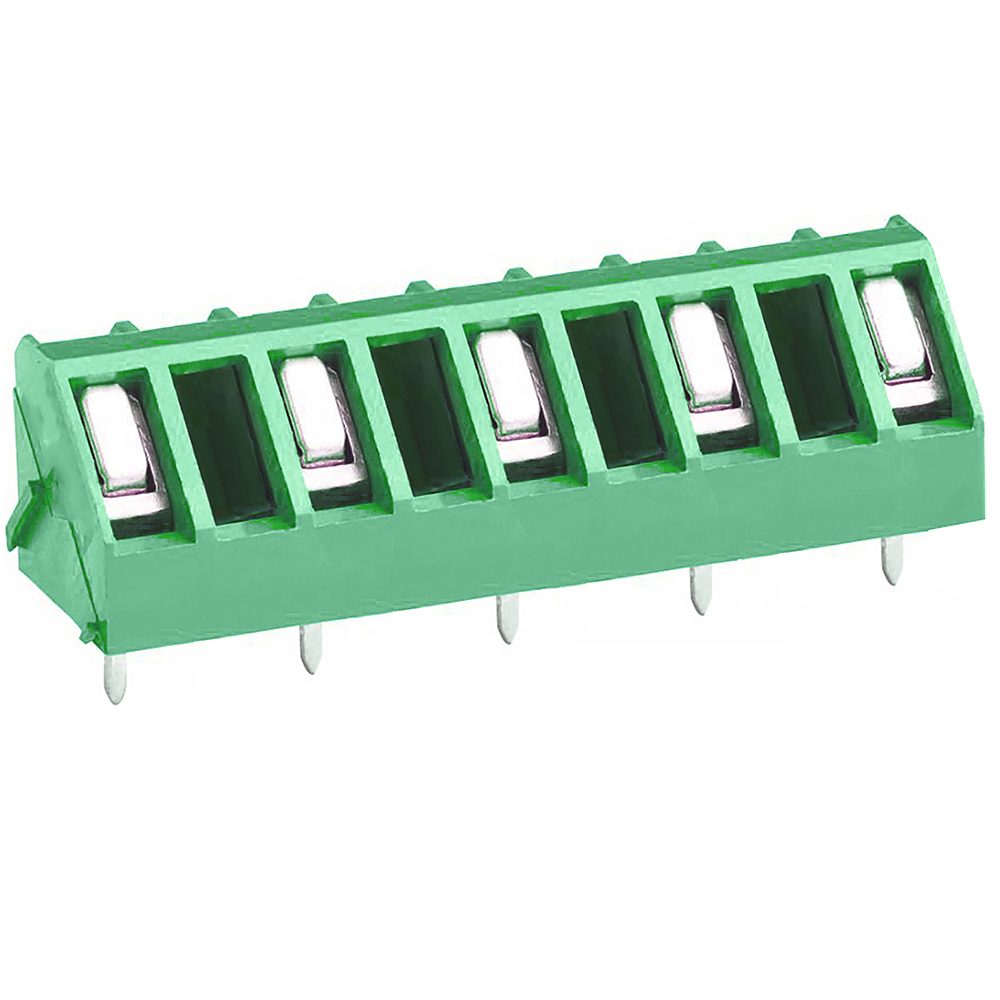

CTBP4000/5 |
5 |
15 A |
45 mm |
12,35 mm |
12,3 mm |
10mm Rising Clamp Anschlussklemme 45° niedriges Profil, 5-polig |
|
|
|

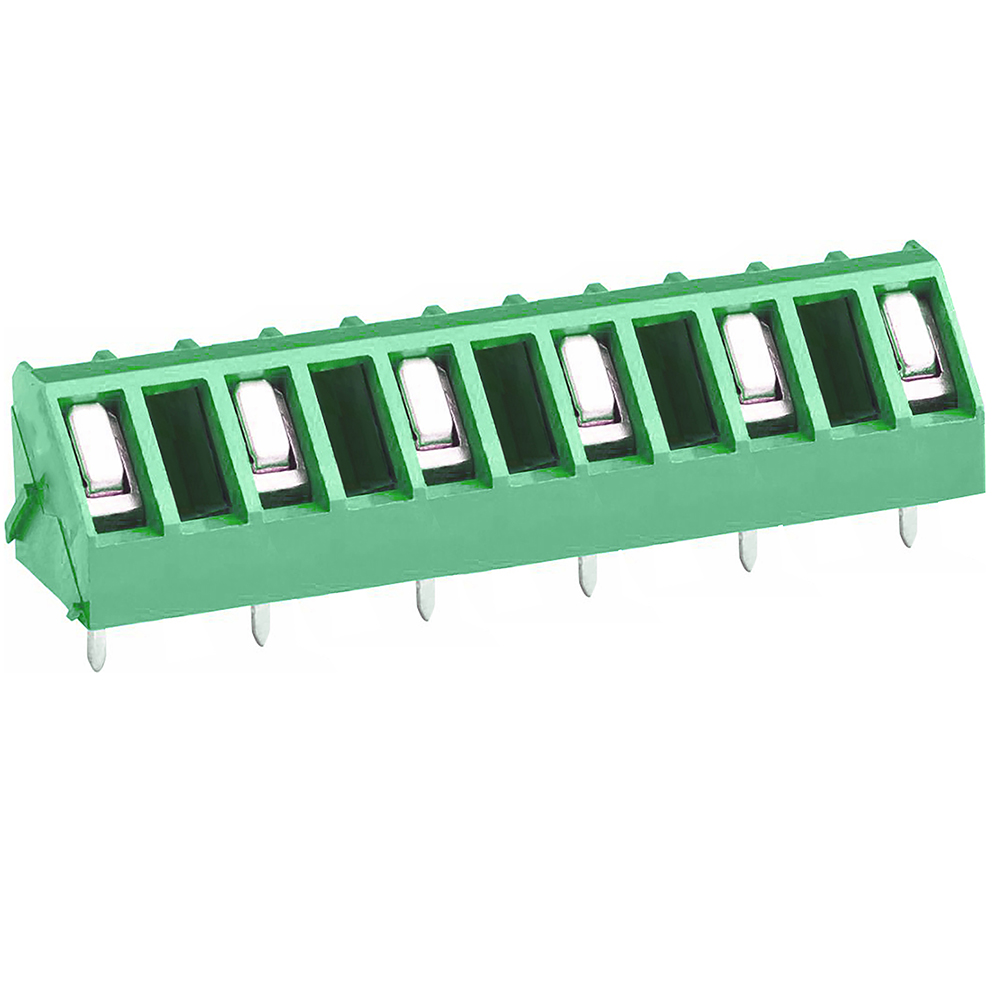

CTBP4000/6 |
6 |
15 A |
55 mm |
12,35 mm |
12,3 mm |
10mm Rising Clamp Anschlussklemme 45° niedriges Profil, 6-polig |
|
|
|

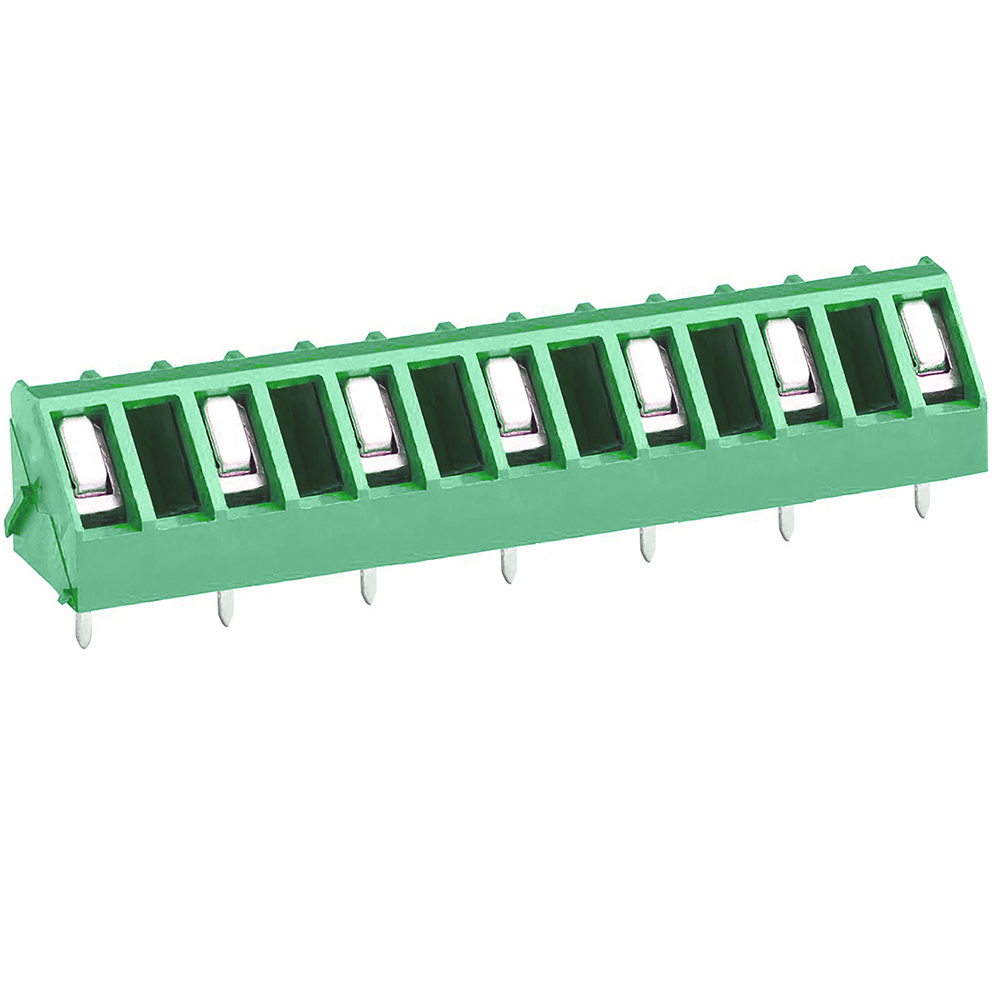

CTBP4000/7 |
7 |
15 A |
65 mm |
12,35 mm |
12,3 mm |
10mm Rising Clamp Anschlussklemme 45° niedriges Profil, 7-polig |
|
|
|
CTBP4000/8 |
8 |
15 A |
75 mm |
12,35 mm |
12,3 mm |
10mm Rising Clamp Anschlussklemme 45° niedriges Profil, 8-polig |
|
|
|

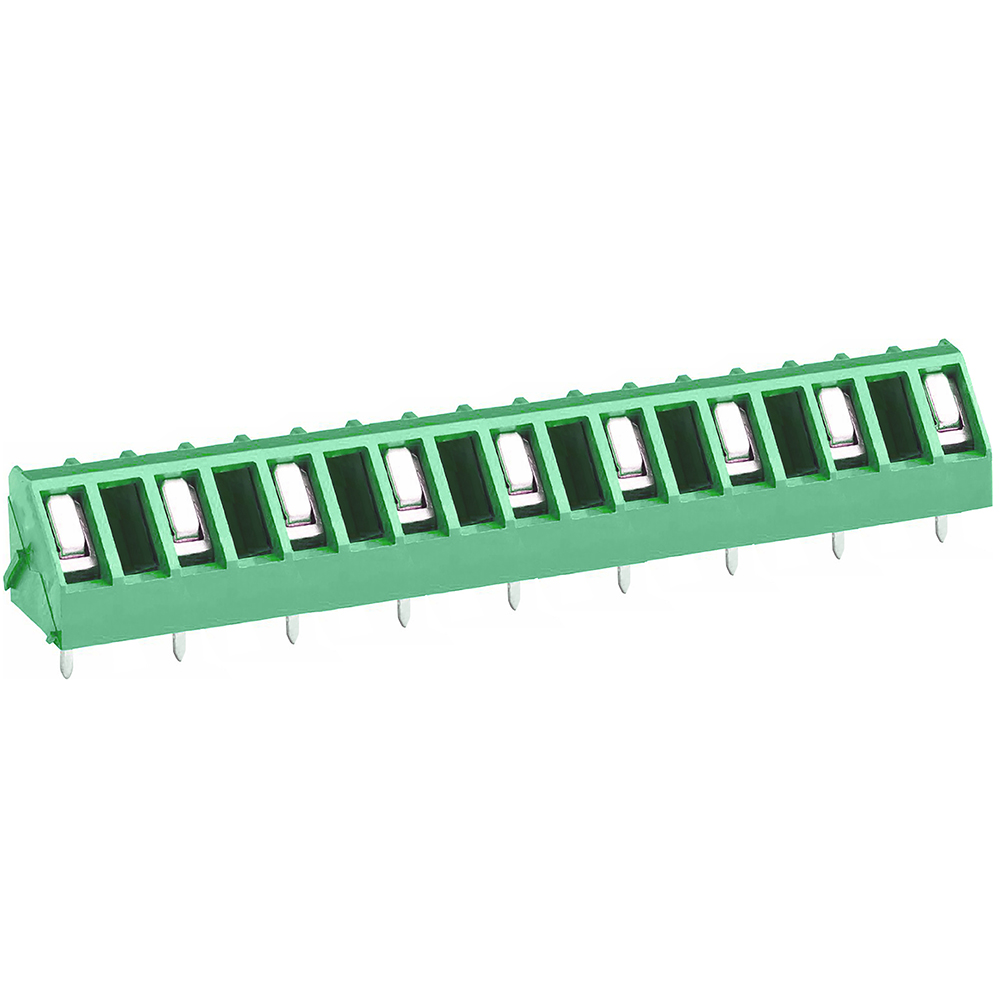

CTBP4000/9 |
9 |
15 A |
85 mm |
12,35 mm |
12,3 mm |
10mm Rising Clamp Anschlussklemme 45° niedriges Profil, 9-polig |
|
|
|

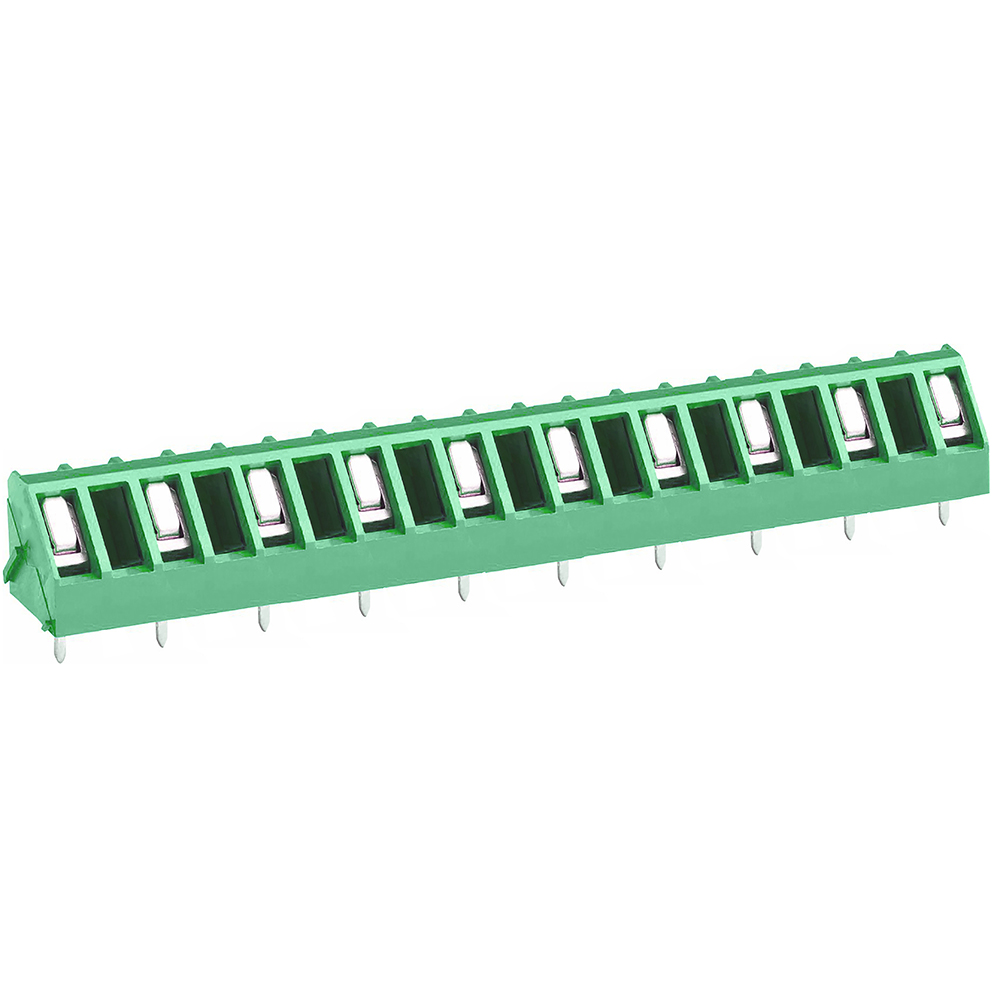

CTBP4000/10 |
10 |
15 A |
95 mm |
12,35 mm |
12,3 mm |
10mm Rising Clamp Anschlussklemme 45° niedriges Profil, 10-polig |
|
|
|

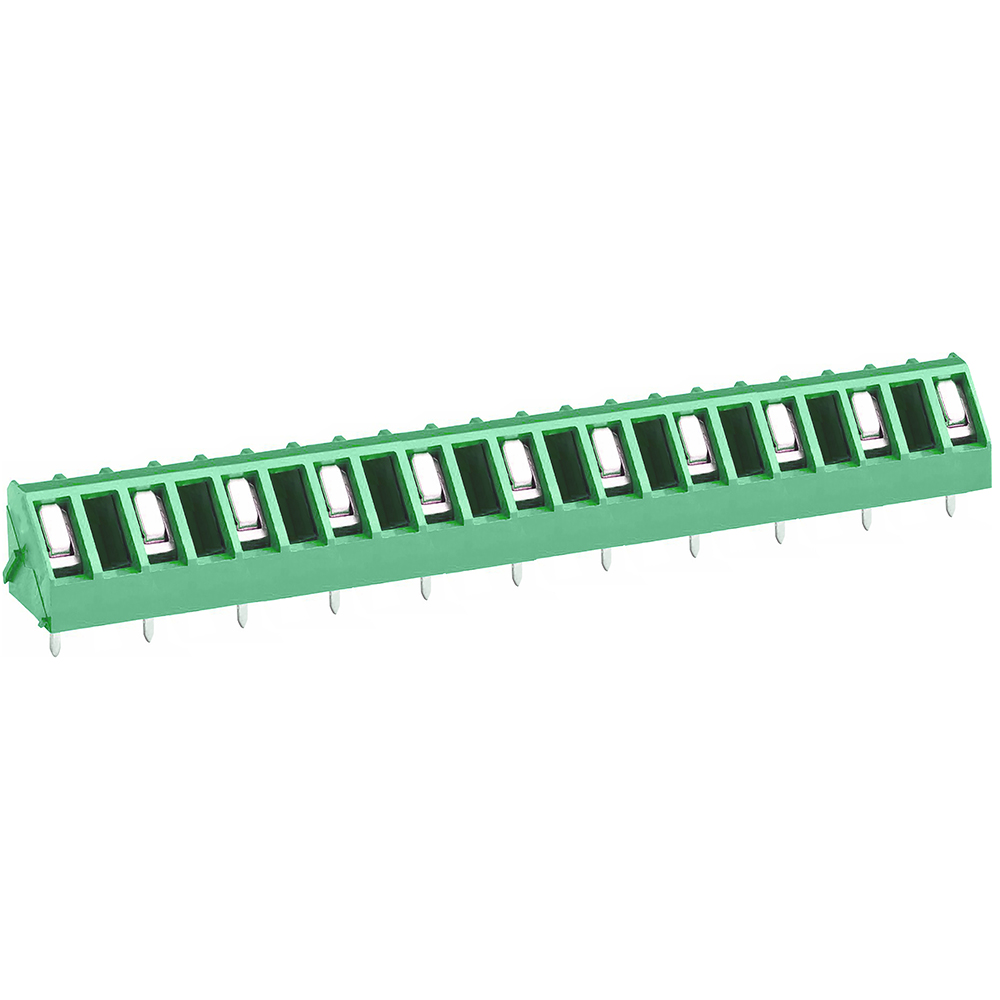

CTBP4000/11 |
11 |
15 A |
105 mm |
12,35 mm |
12,3 mm |
10mm Rising Clamp Anschlussklemme 45° niedriges Profil, 11-polig |
|
|
|

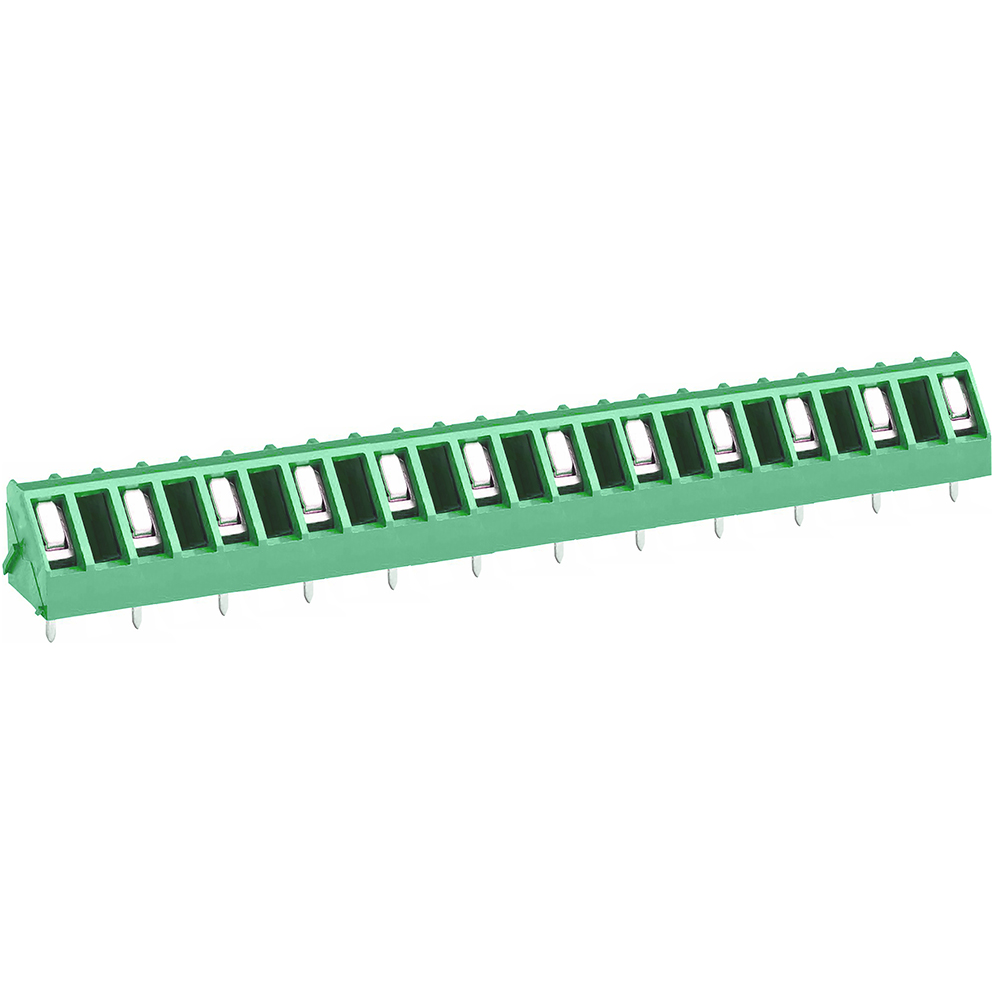

CTBP4000/12 |
12 |
15 A |
115 mm |
12,35 mm |
12,3 mm |
10mm Rising Clamp Anschlussklemme 45° niedriges Profil, 12-polig |
|
|
