Technische Daten & Eigenschaften
| Anschlussquerschnitt, eindrähtig (mm²) | 0,2-4,0 mm² |
|---|---|
| Anschlussquerschnitt, mehrdrähtig (mm²) | 0,2-4,0 mm² |
| Bemessungsspannung (UL) | 300 V |
| Bemessungsspannung (VDE) | 450 V |
| Bemessungsstrom (allgemein) | 22 A |
| Bemessungsstrom (UL) | 16 A |
| Bemessungsstrom (VDE) | 22 A |
| Kabeleingang (max.) | 2,5mm |
| Leiterquerschnitt (AWG) | 30-12 |
| Basismaterial | Kunststoff |
| Material, Werkstoff | Polyamid |
| Rastermaß | 5 mm |
| Farbe | Grau |
| Anschlussart | Liftsystem (Rising Clamp) |
| Betriebstemperatur | +85 °C |
| Bauhöhe / Profil | Standard |
| Steckbar / Verrastbar | — |
| Zuschneidbar | |
| Brennbarkeitsklasse | UL94-V0 |
| CE-konform | |
| UL-zertifiziert | |
| VDE-zertifiziert | |
| IMQ-zertifiziert | |
| Kategorie | Standard-Platinensteckverbinder |
Beschreibung
Die im Raster 5mm erhältliche Anschlussklemme ist ein werkseitig durchgeführter Zuschnitt. Der Rising Clamp Anschluss ist besonders robust.
Produktvarianten
Bestell-Nr. | Polzahl | Bemessungsstrom (allgemein) | Länge | Breite | Höhe | Kurzbeschreibung | Details | Angefragte Menge, mehrere mit '/' trennen | |
|---|---|---|---|---|---|---|---|---|---|
|

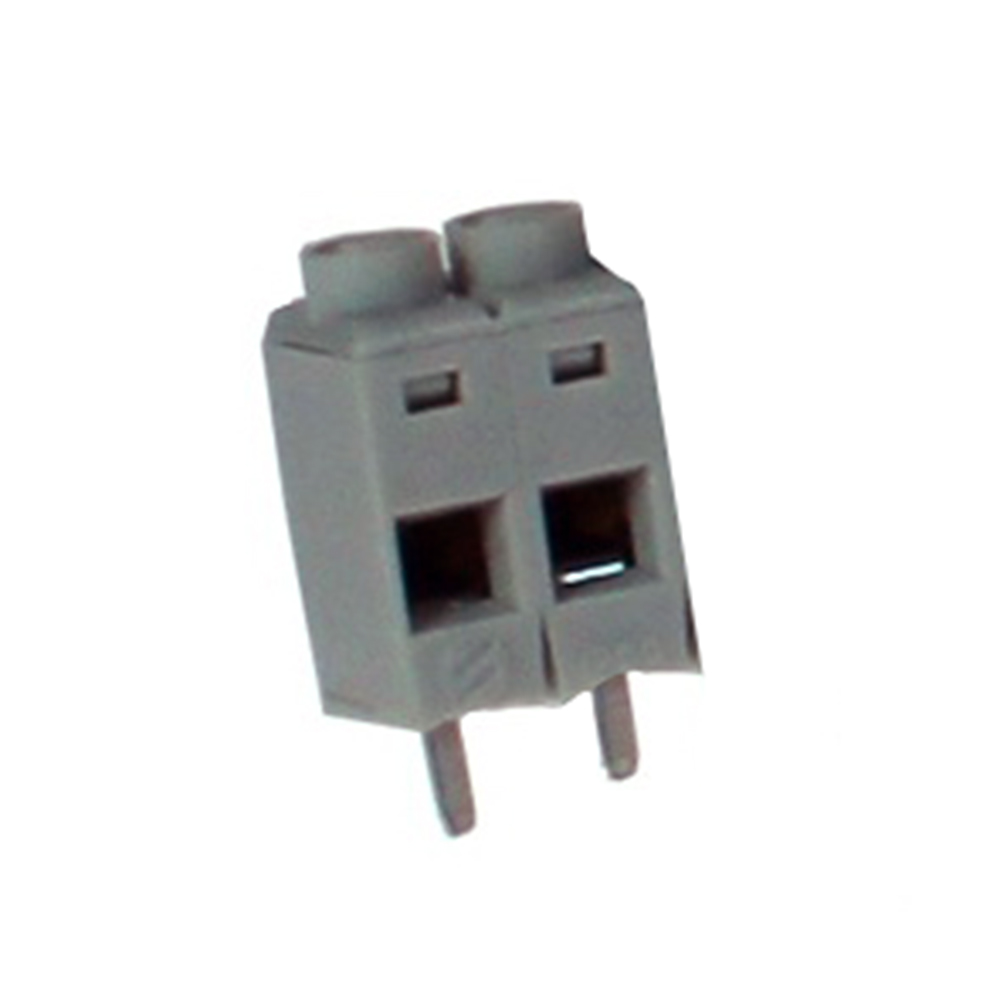

CTB7000/2 |
2 |
22 A |
10 mm |
8,5 mm |
15,5 mm |
5mm Rising Clamp Anschlussklemme zuschneidbar 2-polig |
|
|
|

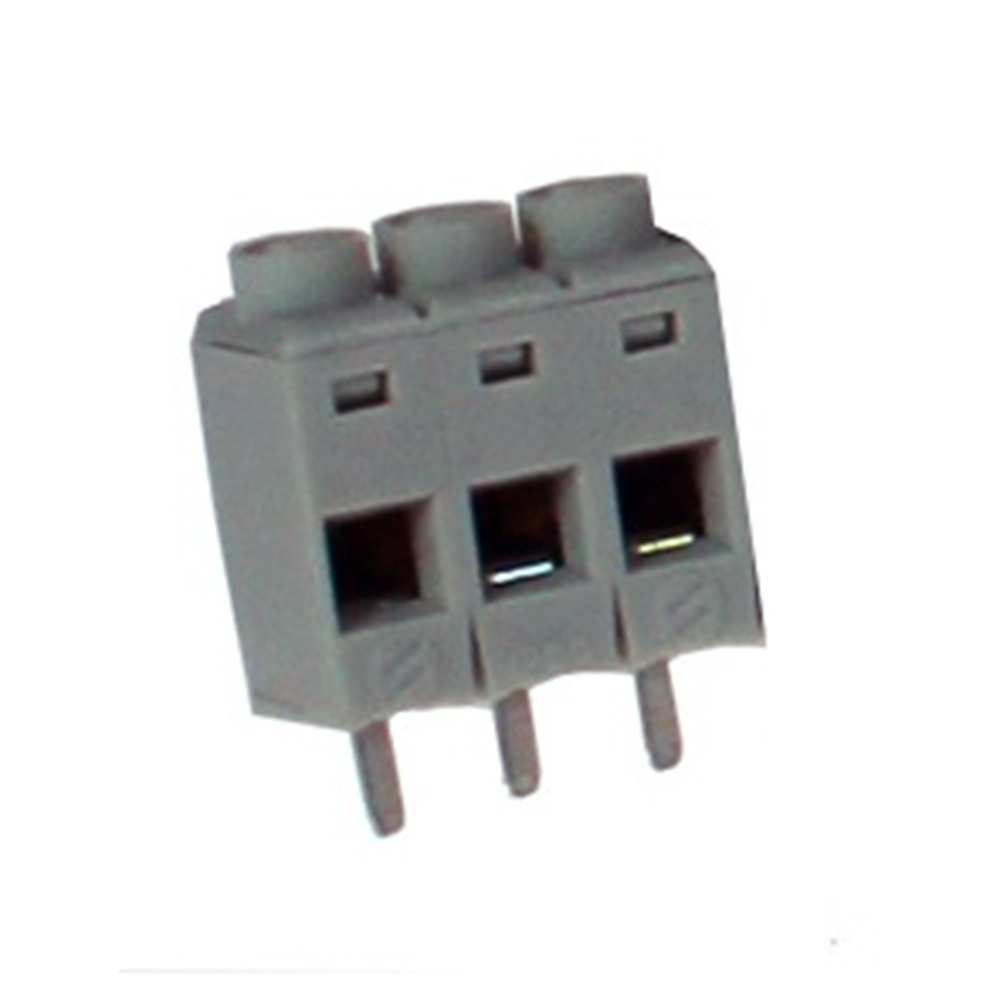

CTB7000/3 |
3 |
22 A |
15 mm |
8,5 mm |
15,5 mm |
5mm Rising Clamp Anschlussklemme zuschneidbar 3-polig |
|
|
|

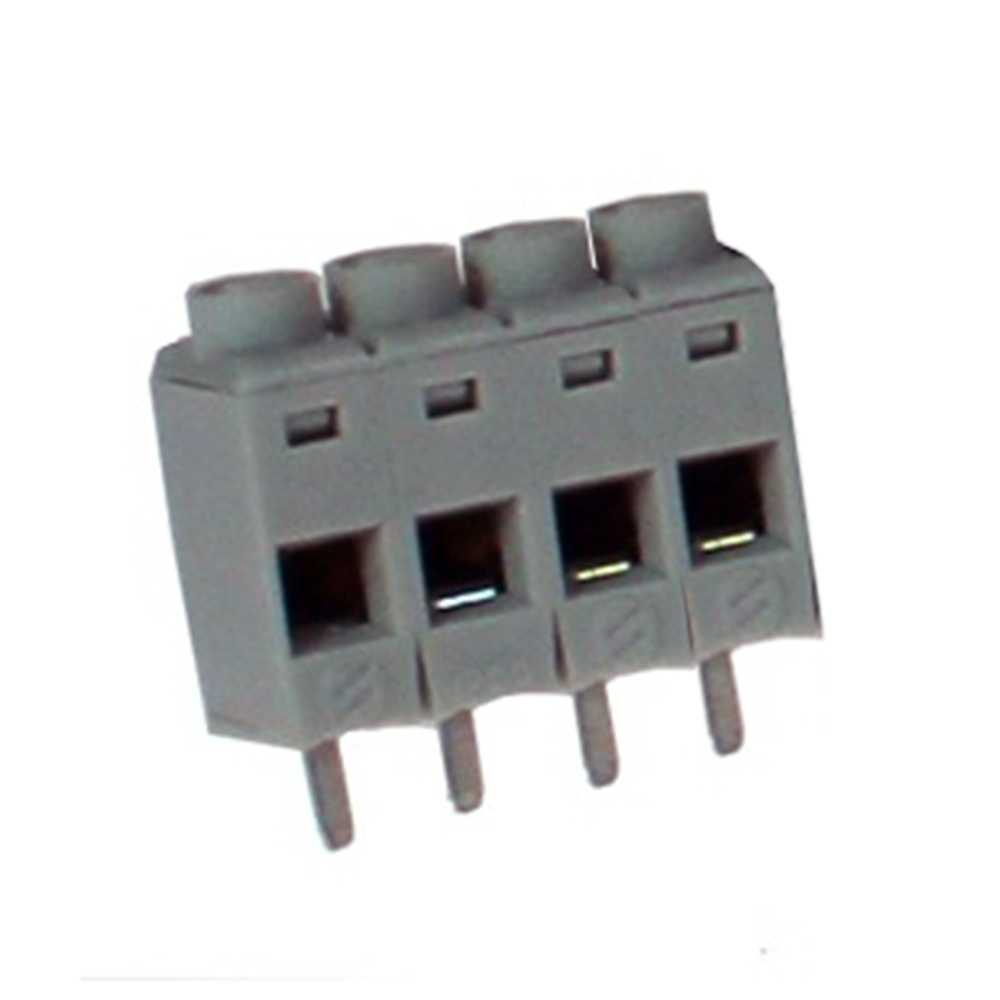

CTB7000/4 |
4 |
22 A |
20 mm |
8,5 mm |
15,5 mm |
5mm Rising Clamp Anschlussklemme zuschneidbar 4-polig |
|
|
|

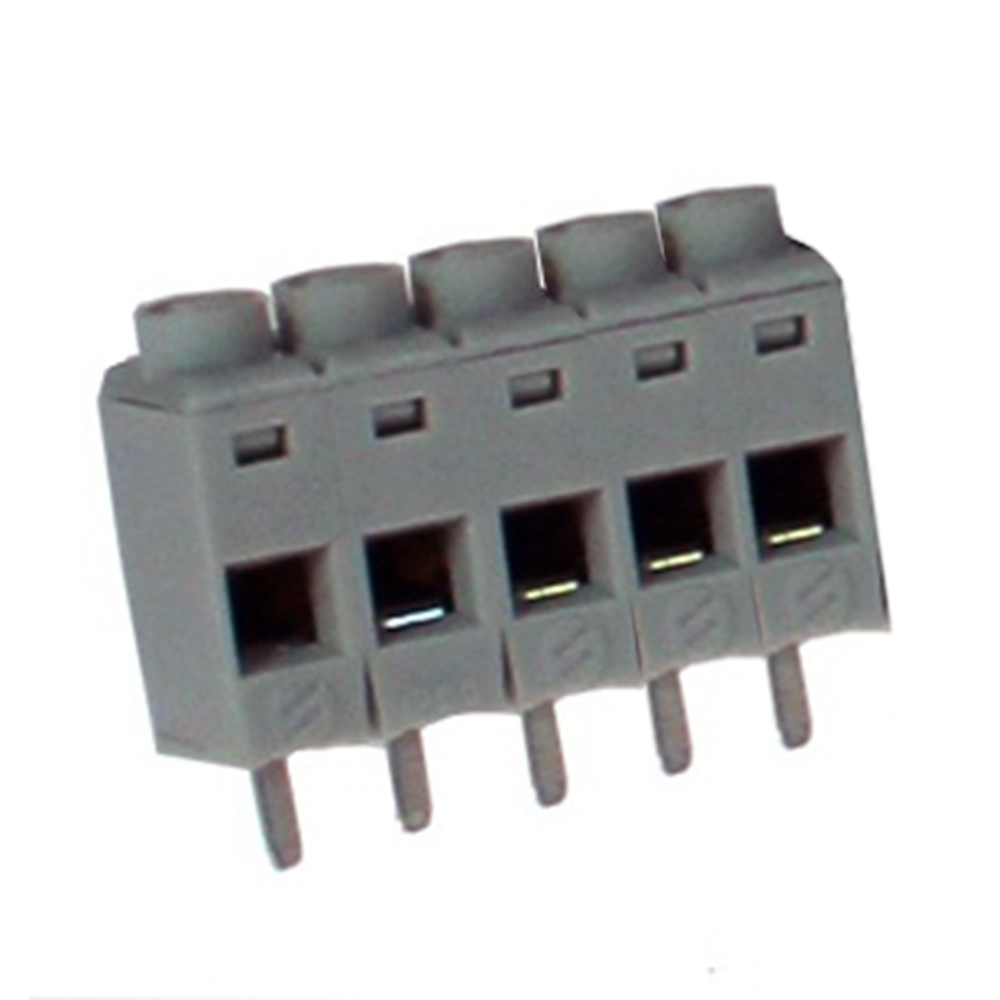

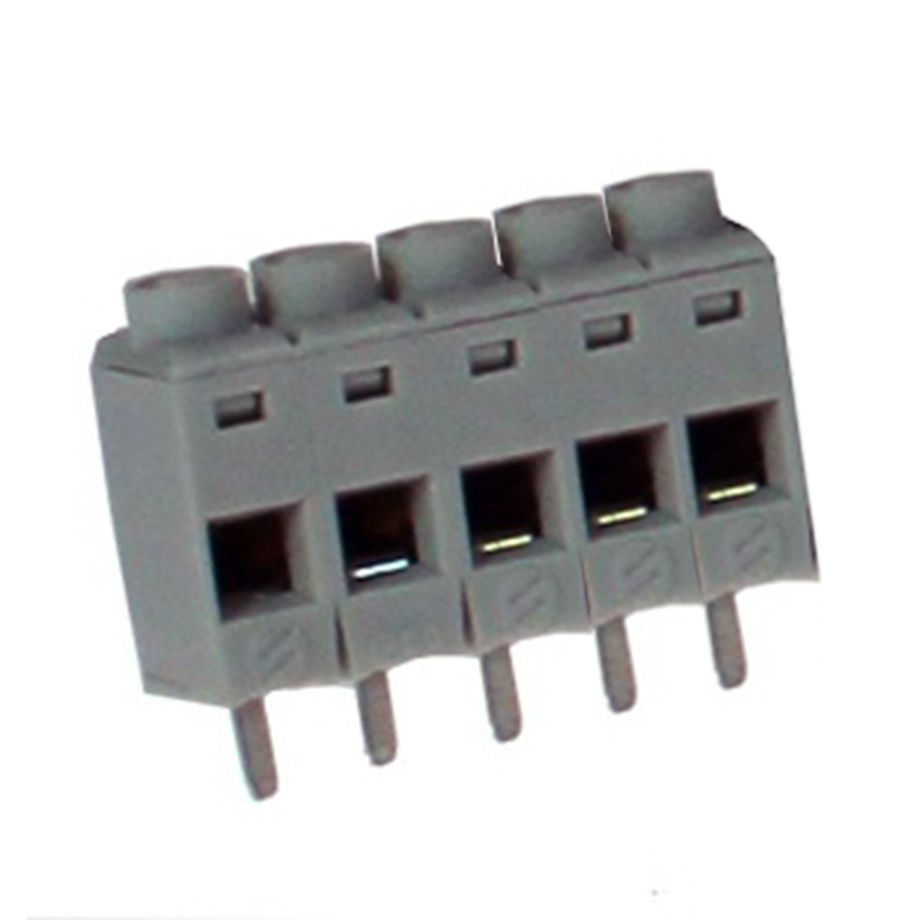

CTB7000/5 |
5 |
22 A |
25 mm |
8,5 mm |
15,5 mm |
5mm Rising Clamp Anschlussklemme zuschneidbar 5-polig |
|
|
|

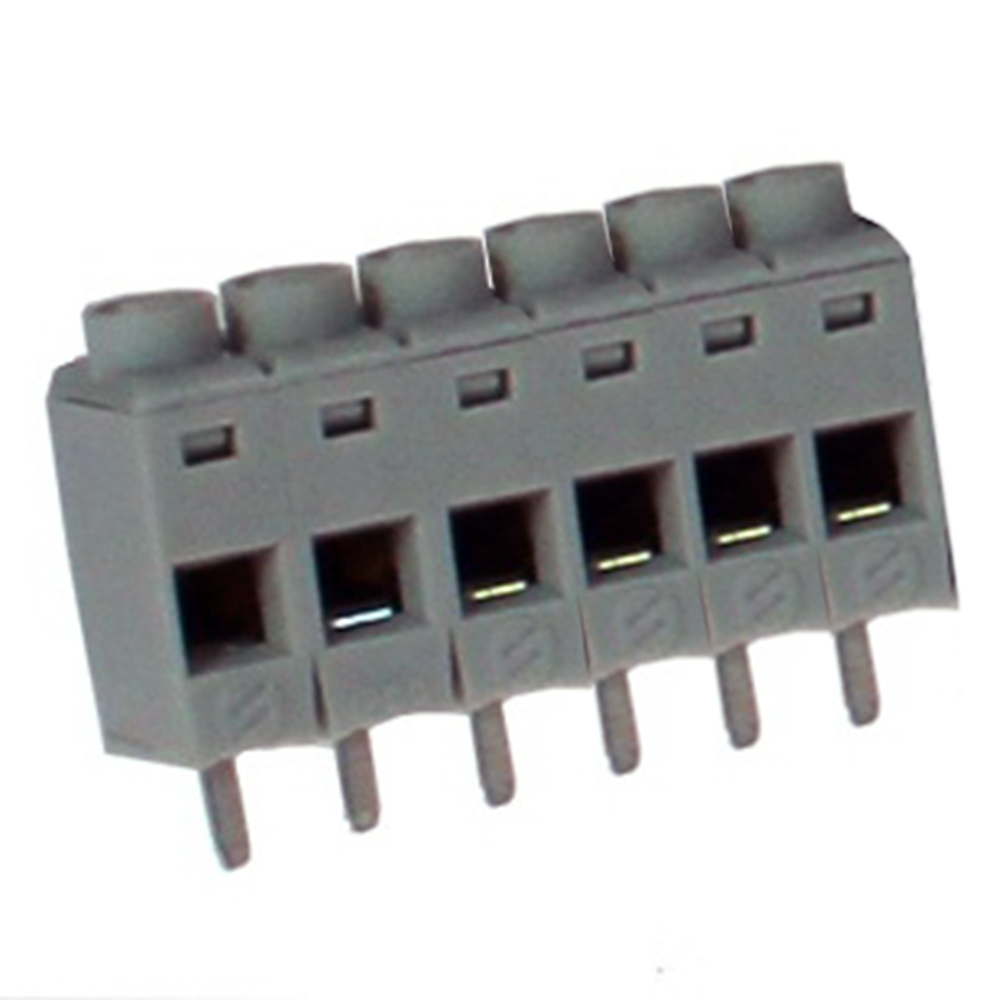

CTB7000/6 |
6 |
22 A |
30 mm |
8,5 mm |
15,5 mm |
5mm Rising Clamp Anschlussklemme zuschneidbar 6-polig |
|
|
|

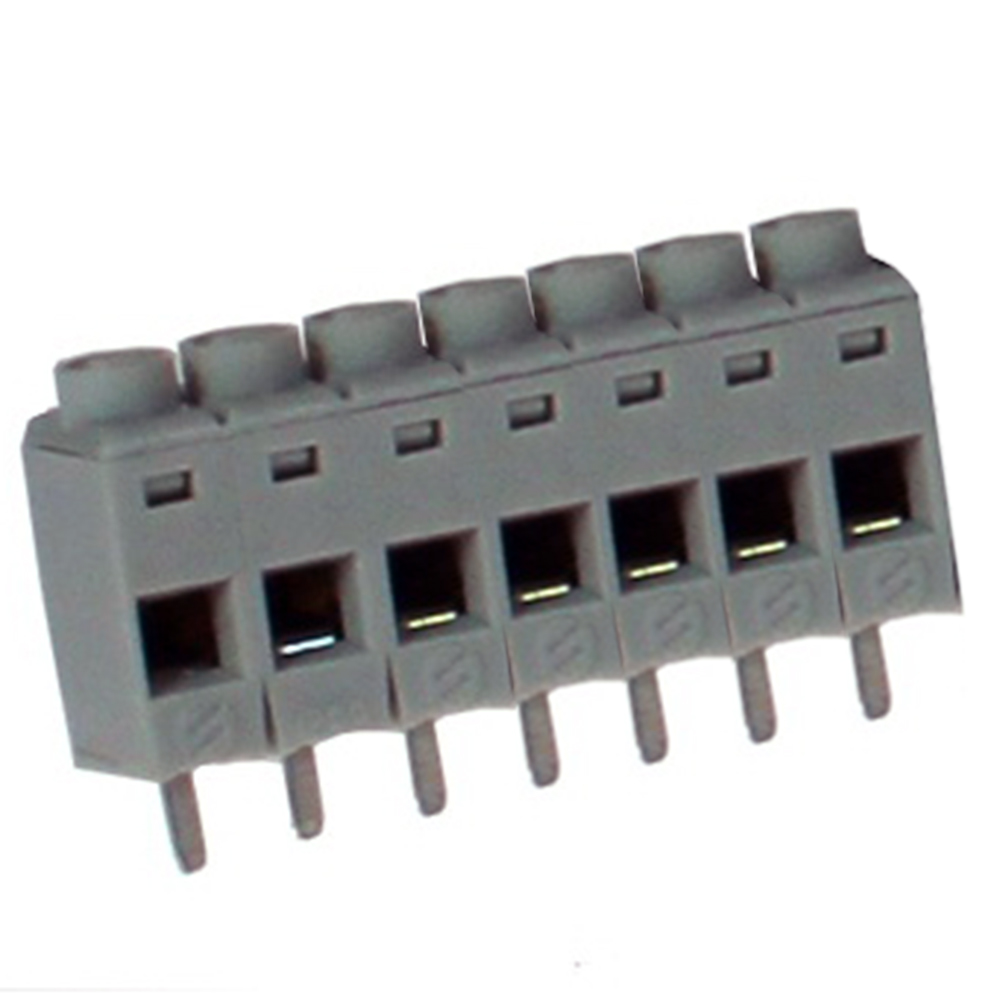

CTB7000/7 |
7 |
22 A |
35 mm |
8,5 mm |
15,5 mm |
5mm Rising Clamp Anschlussklemme zuschneidbar 7-polig |
|
|
|

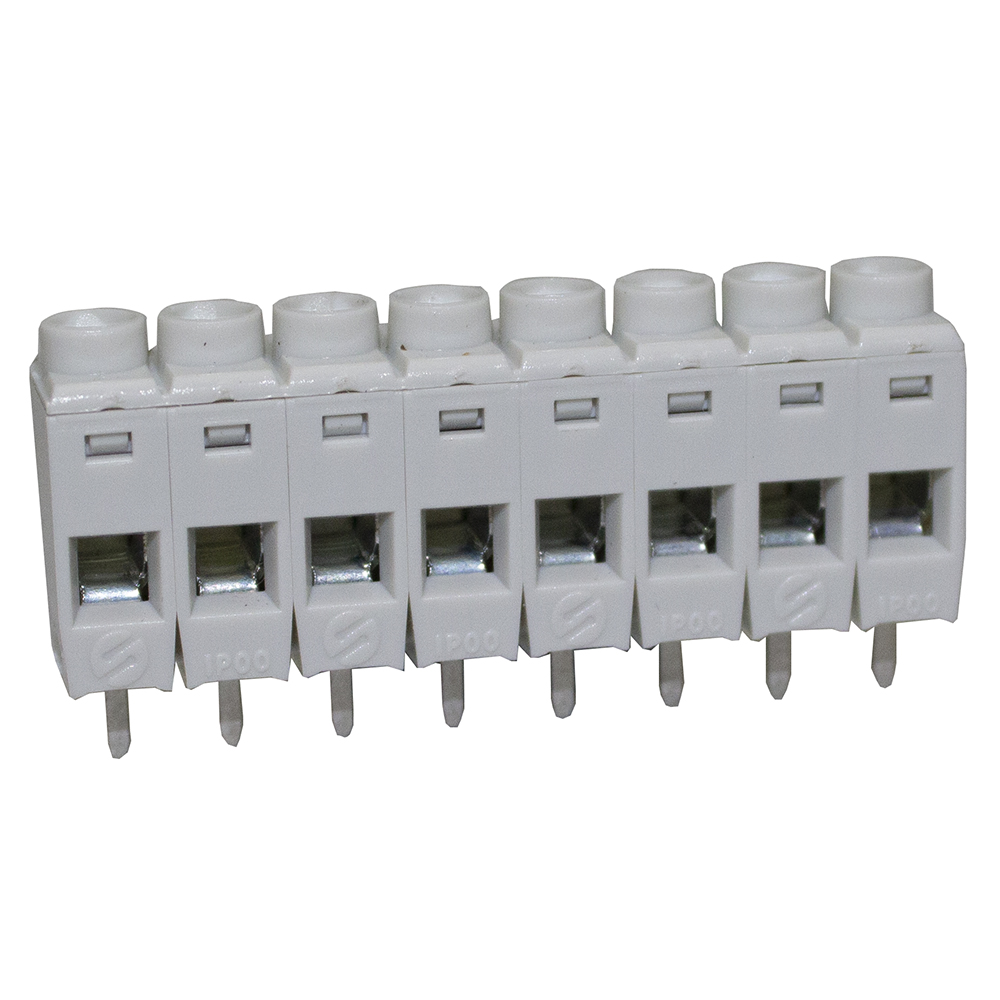

CTB7000/8 |
8 |
22 A |
40 mm |
8,5 mm |
15,5 mm |
5mm Rising Clamp Anschlussklemme zuschneidbar 8-polig |
|
|
|

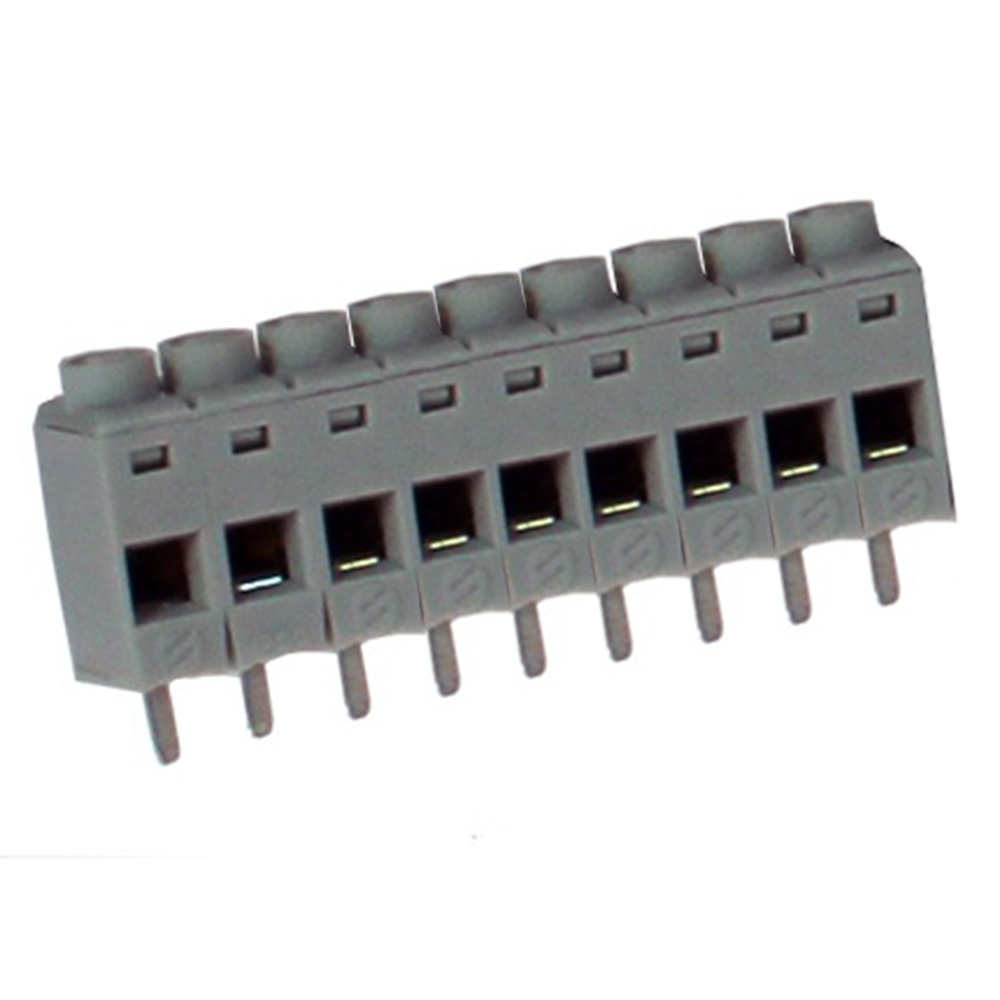

CTB7000/9 |
9 |
22 A |
45 mm |
8,5 mm |
15,5 mm |
5mm Rising Clamp Anschlussklemme zuschneidbar 9-polig |
|
|
|

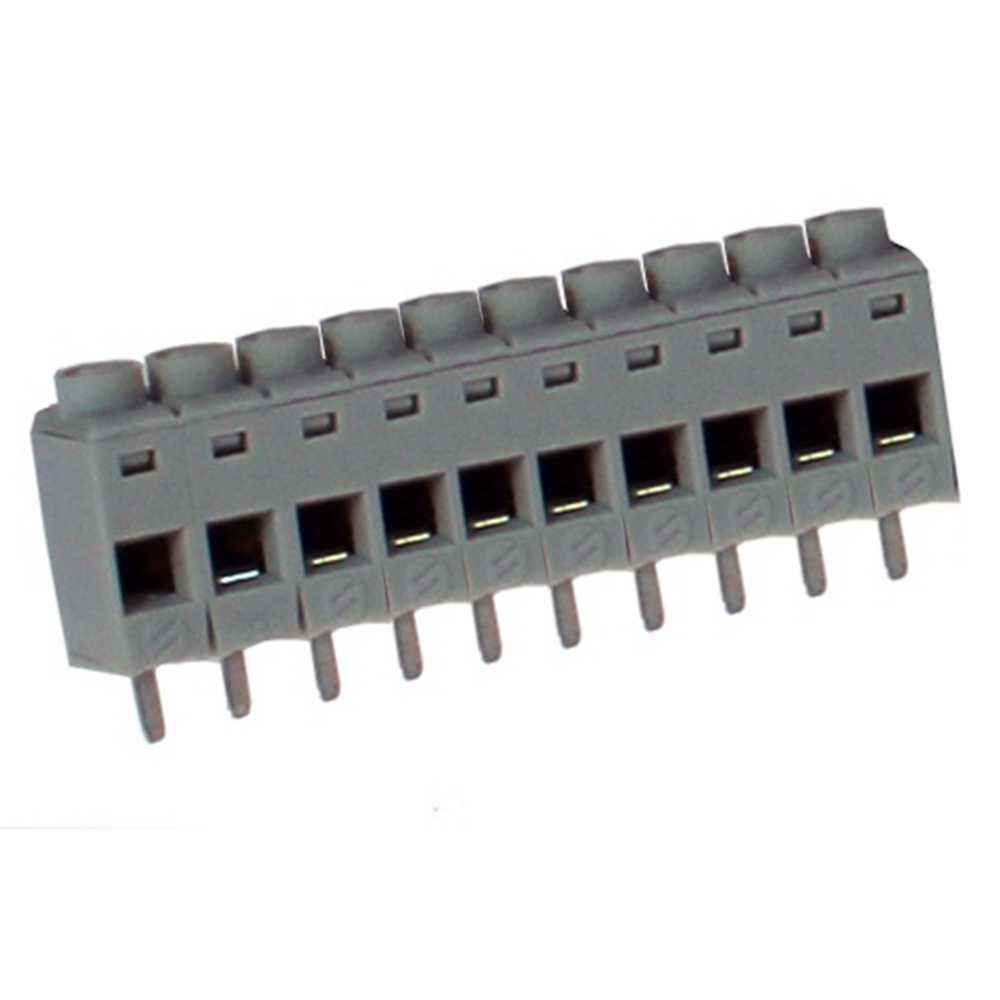

CTB7000/10 |
10 |
22 A |
50 mm |
8,5 mm |
15,5 mm |
5mm Rising Clamp Anschlussklemme zuschneidbar 10-polig |
|
|
|

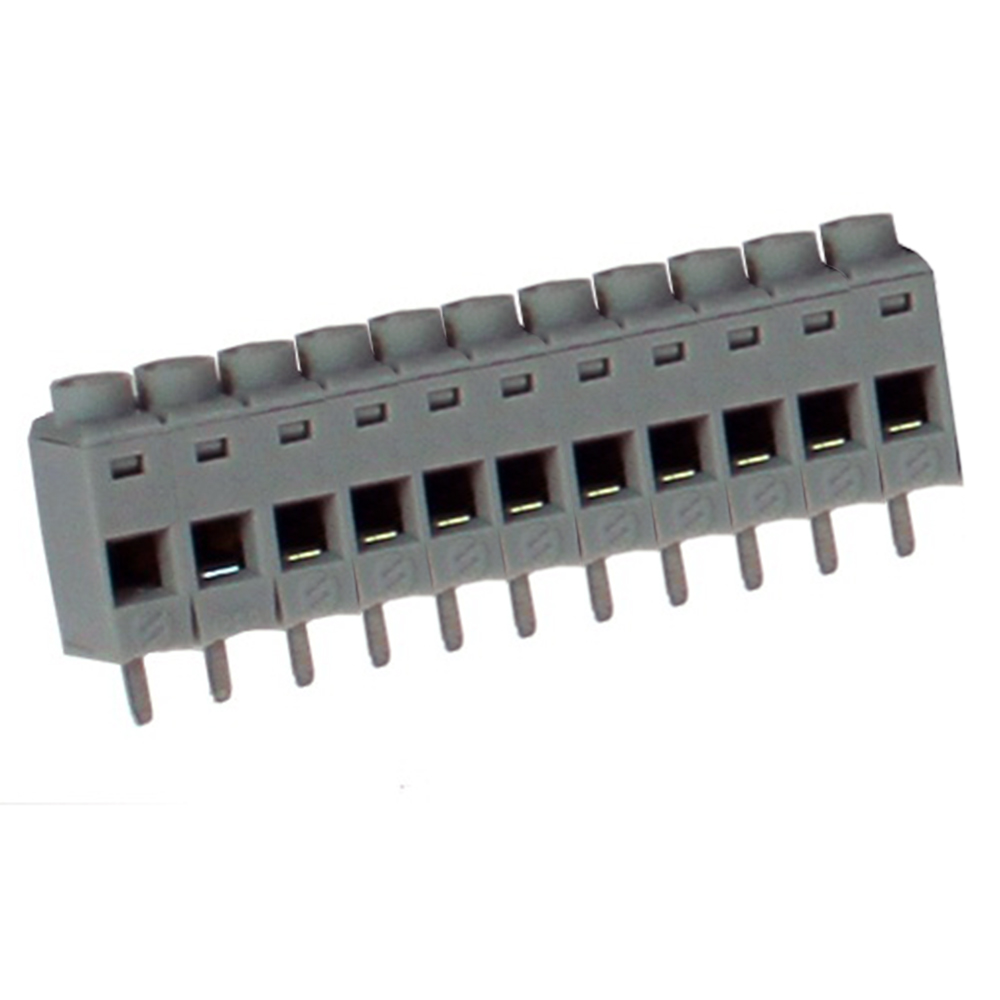

CTB7000/11 |
11 |
22 A |
55 mm |
8,5 mm |
15,5 mm |
5mm Rising Clamp Anschlussklemme zuschneidbar 11-polig |
|
|
|

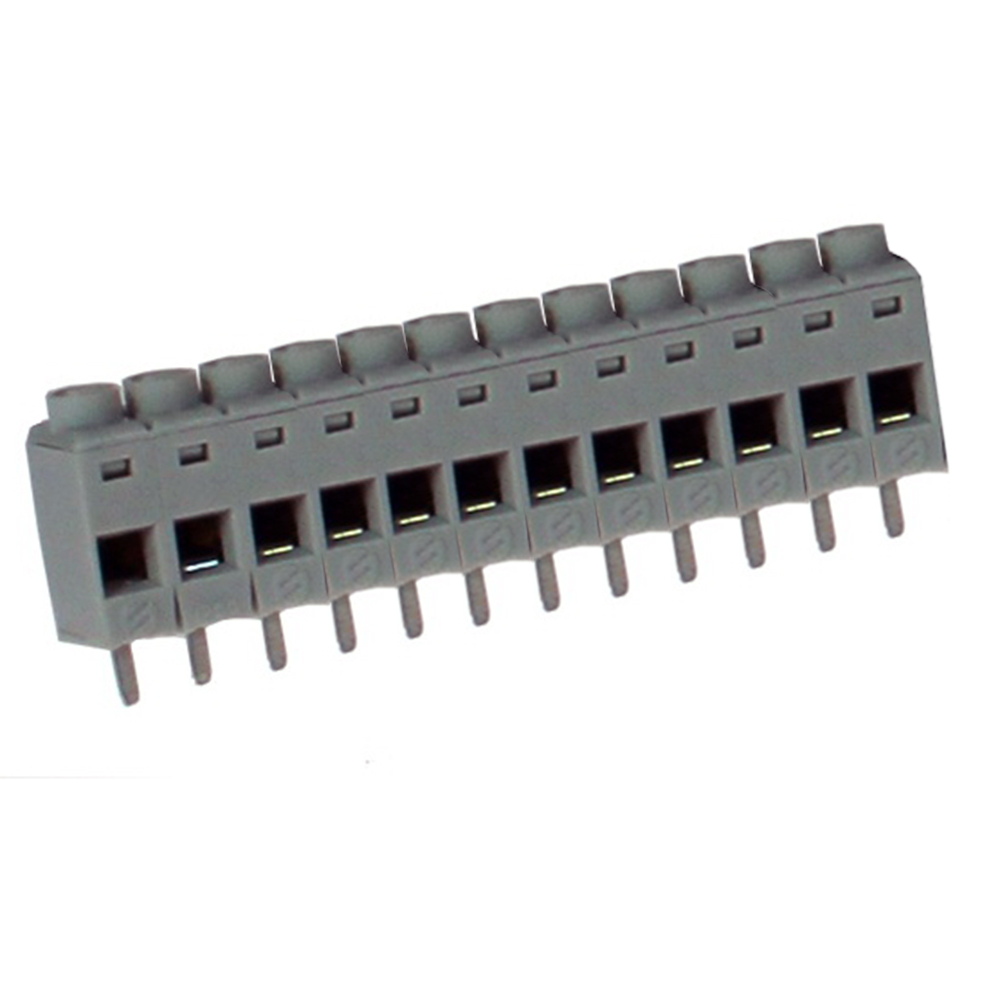

CTB7000/12 |
12 |
22 A |
60 mm |
8,5 mm |
15,5 mm |
5mm Rising Clamp Anschlussklemme zuschneidbar 12-polig |
|
|
|

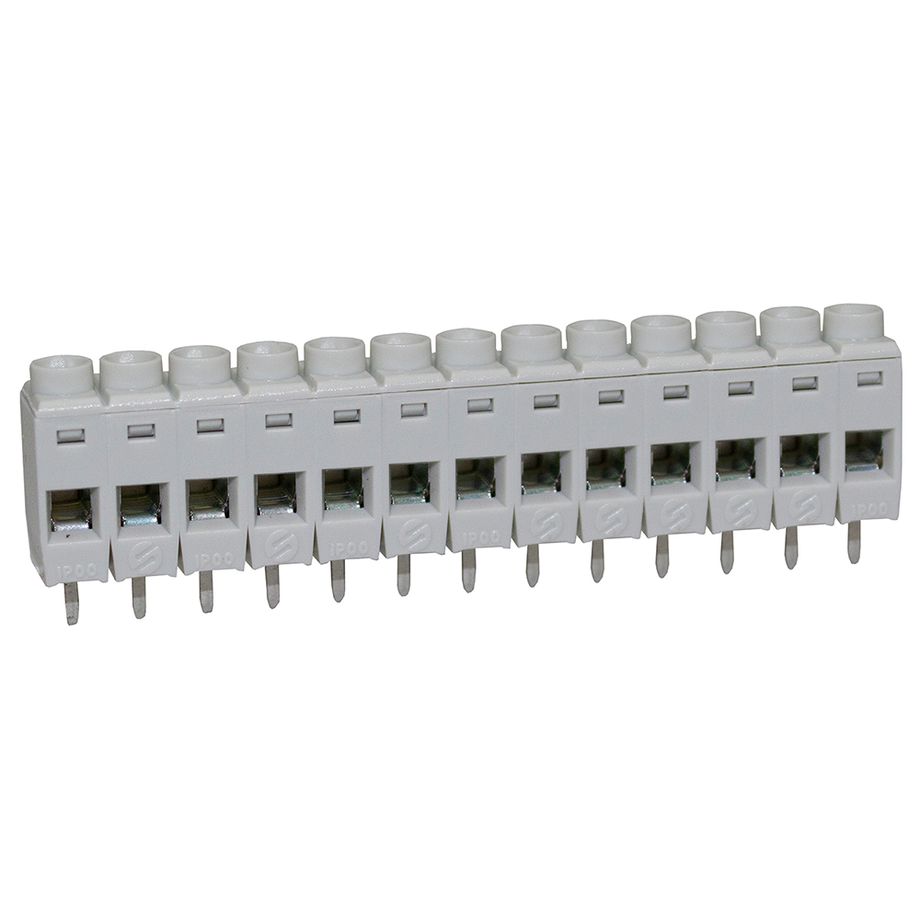

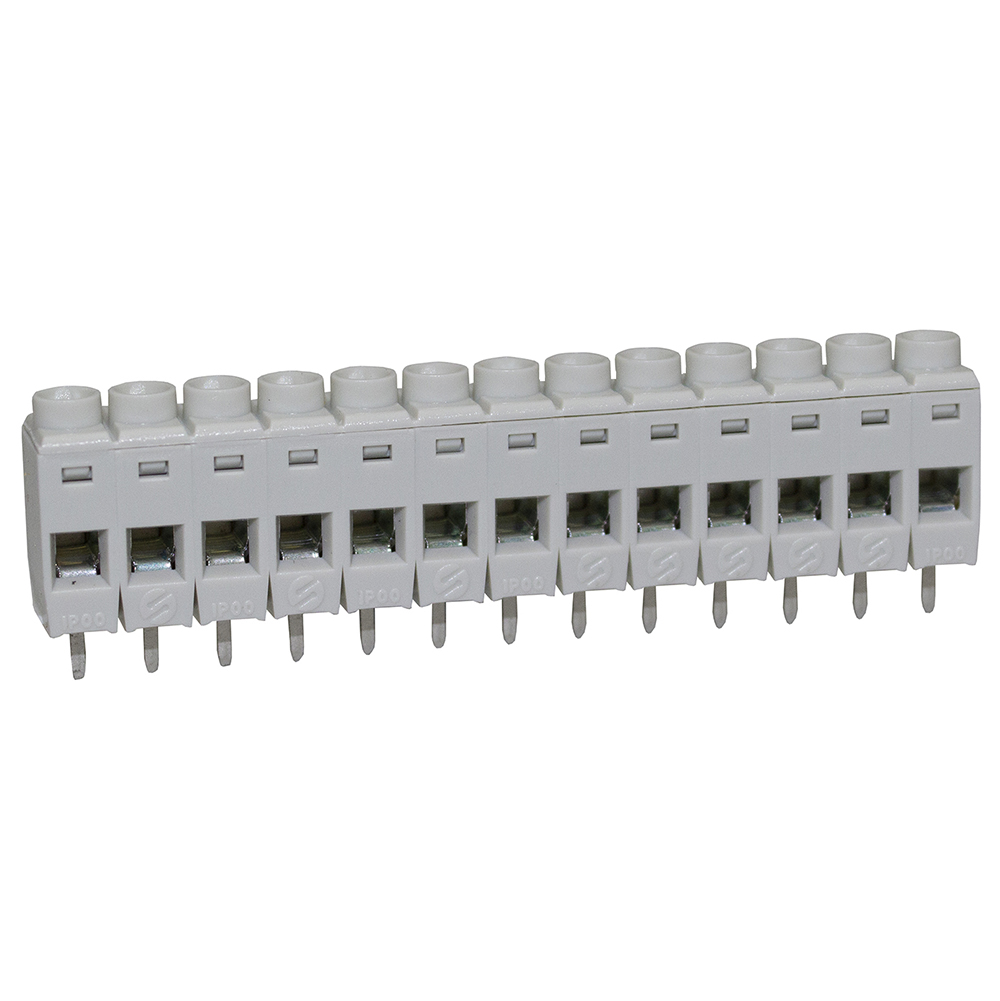

CTB7000/13 |
13 |
22 A |
66 mm |
8,5 mm |
15,5 mm |
5mm Rising Clamp Anschlussklemme zuschneidbar 13-polig |
|
|
|

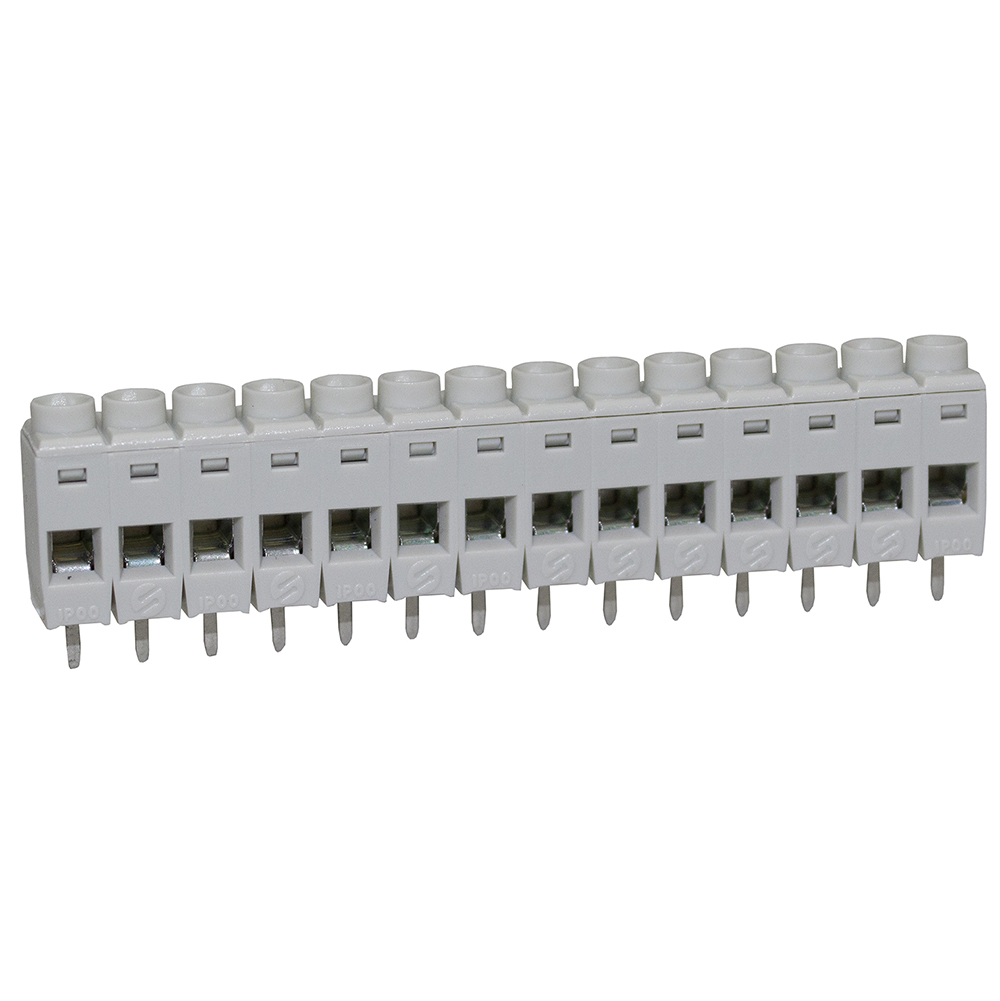

CTB7000/14 |
14 |
22 A |
70 mm |
8,5 mm |
15,5 mm |
5mm Rising Clamp Anschlussklemme zuschneidbar 14-polig |
|
|
|

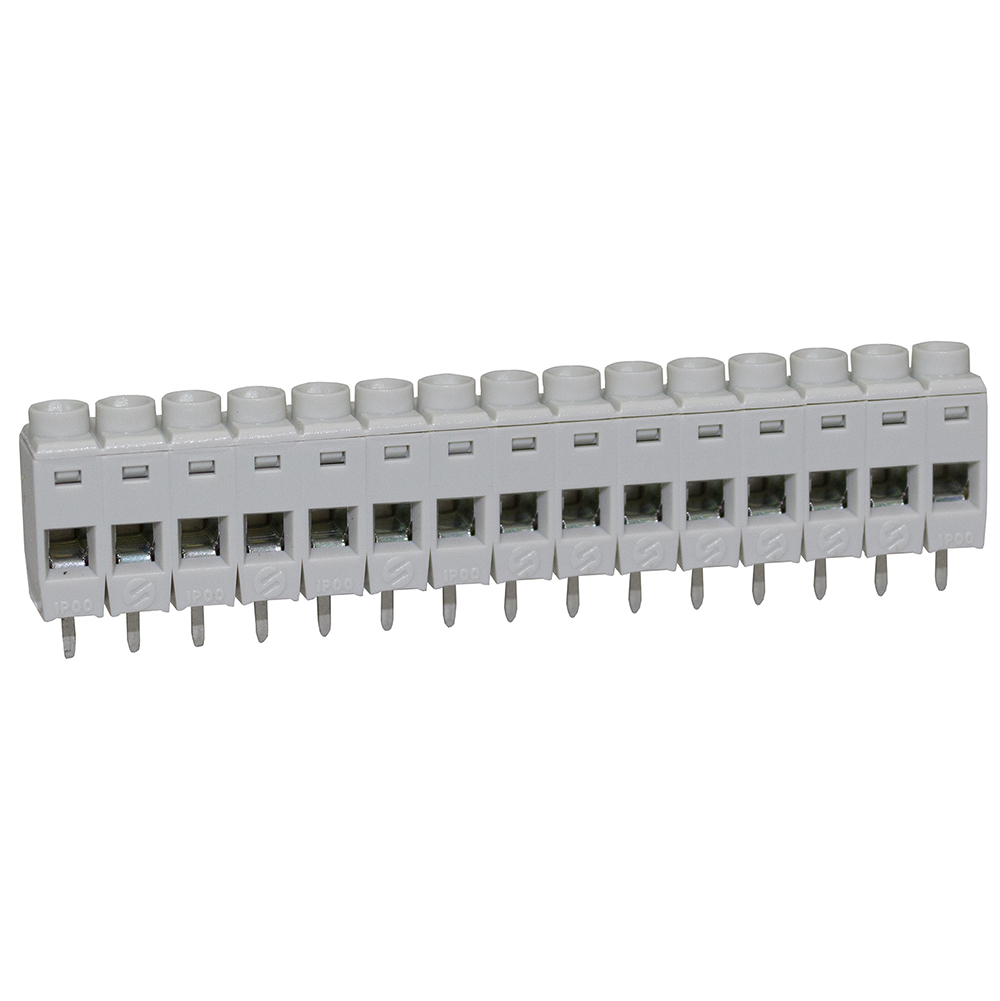

CTB7000/15 |
15 |
22 A |
75 mm |
8,5 mm |
15,5 mm |
5mm Rising Clamp Anschlussklemme zuschneidbar 15-polig |
|
|
|

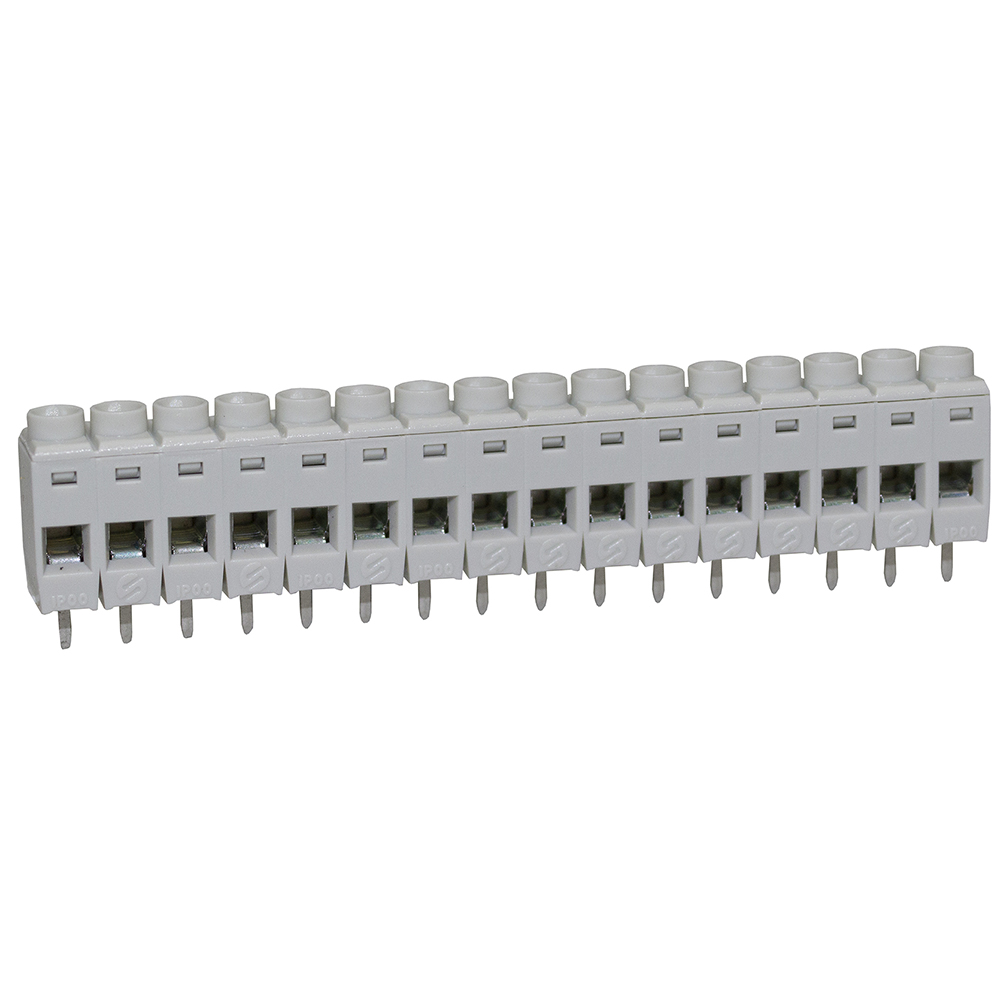

CTB7000/16 |
16 |
22 A |
80 mm |
8,5 mm |
15,5 mm |
5mm Rising Clamp Anschlussklemme zuschneidbar 16-polig |
|
|
|
CTB7000/18 |
18 |
22 A |
90 mm |
8,5 mm |
15,5 mm |
5mm Rising Clamp Anschlussklemme zuschneidbar 18-polig |
|
|
|
|

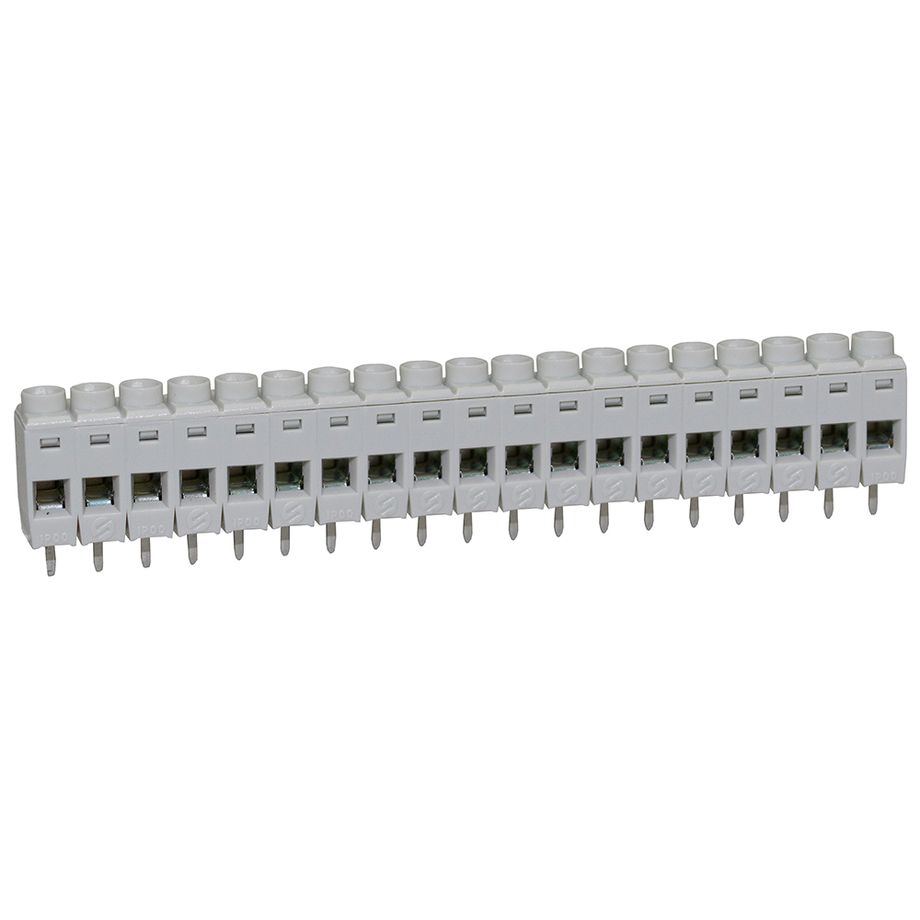

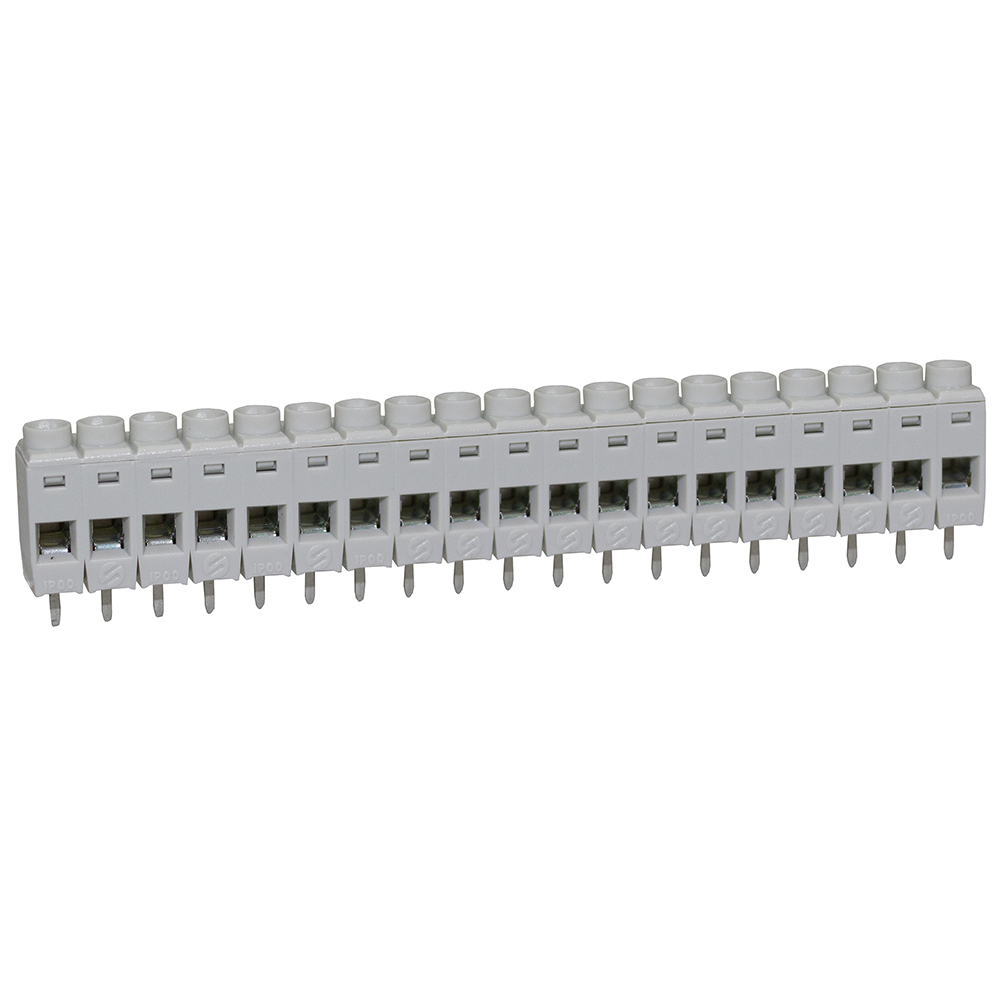

CTB7000/19 |
19 |
22 A |
95 mm |
8,5 mm |
15,5 mm |
5mm Rising Clamp Anschlussklemme zuschneidbar 19-polig |
|
|
|

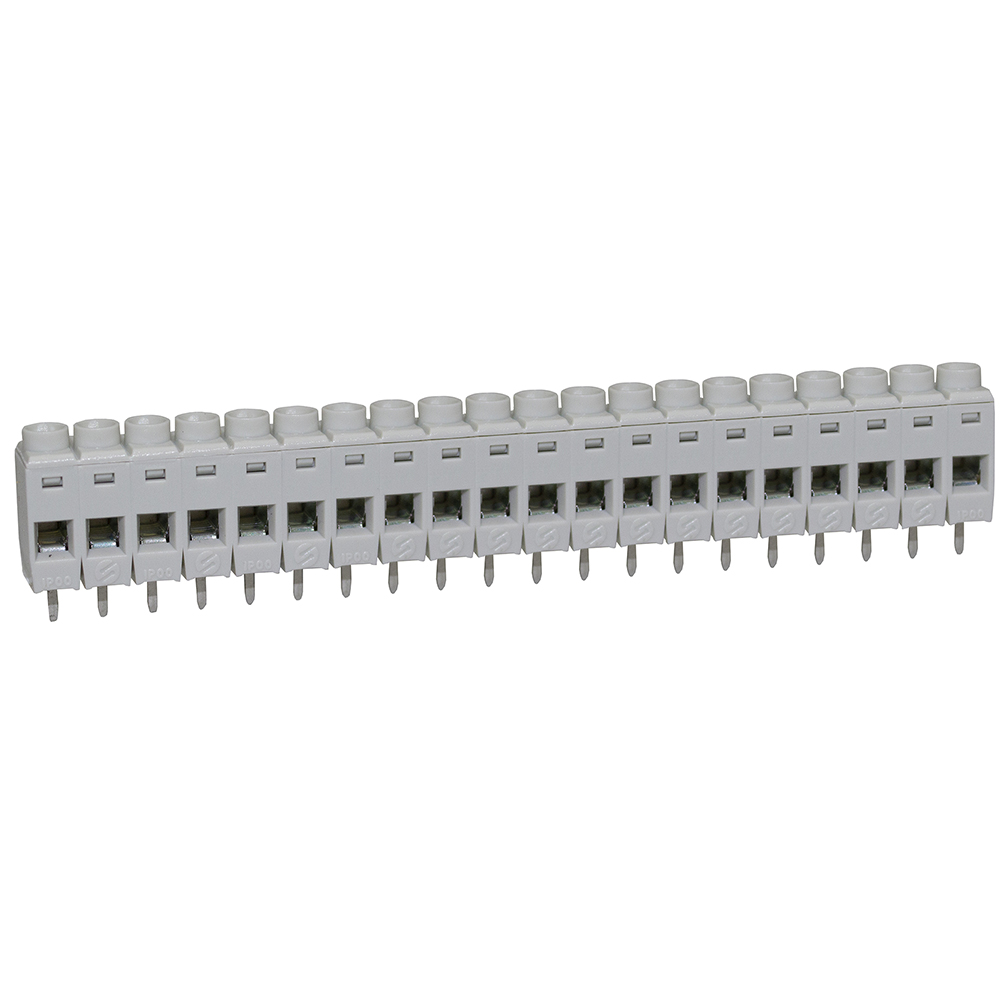

CTB7000/20 |
20 |
22 A |
100,12 mm |
8,5 mm |
15,5 mm |
5mm Rising Clamp Anschlussklemme zuschneidbar 20-polig |
|
|
|

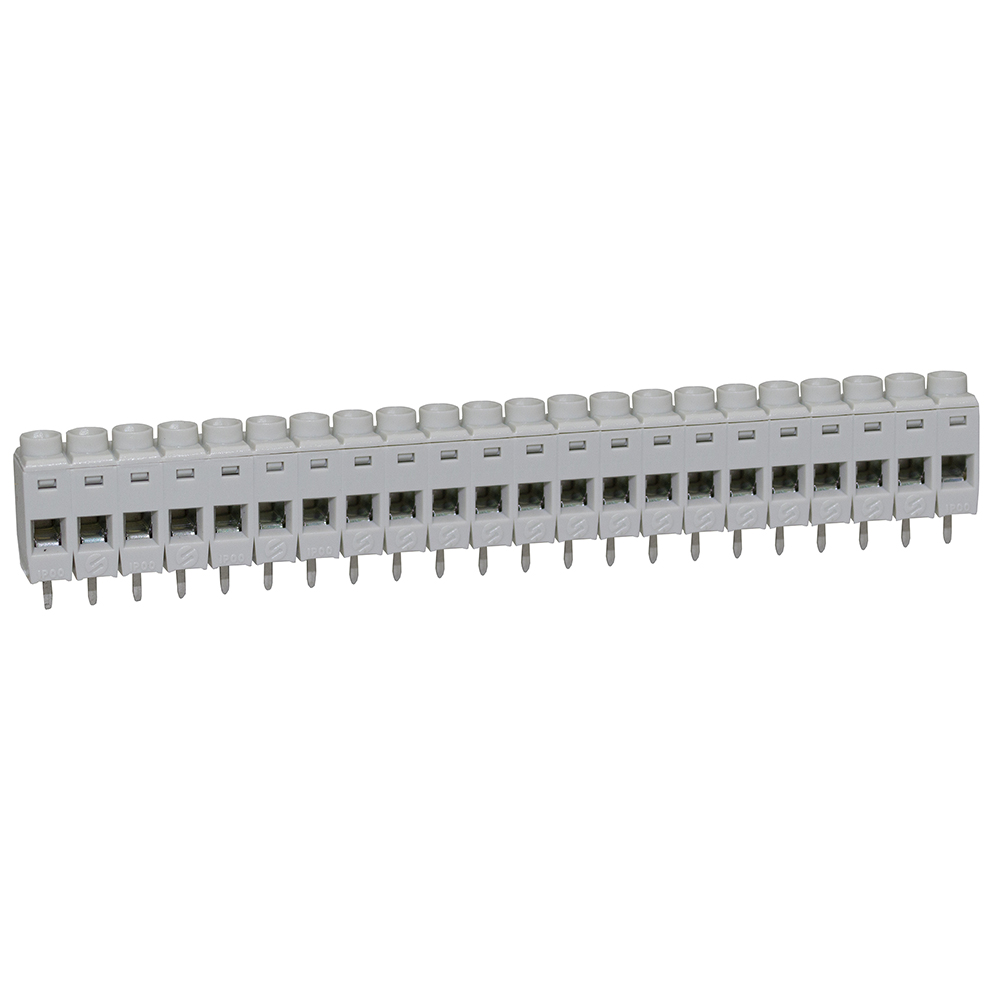

CTB7000/22 |
22 |
22 A |
110 mm |
8,5 mm |
15,5 mm |
5mm Rising Clamp Anschlussklemme zuschneidbar 22-polig |
|
|
|

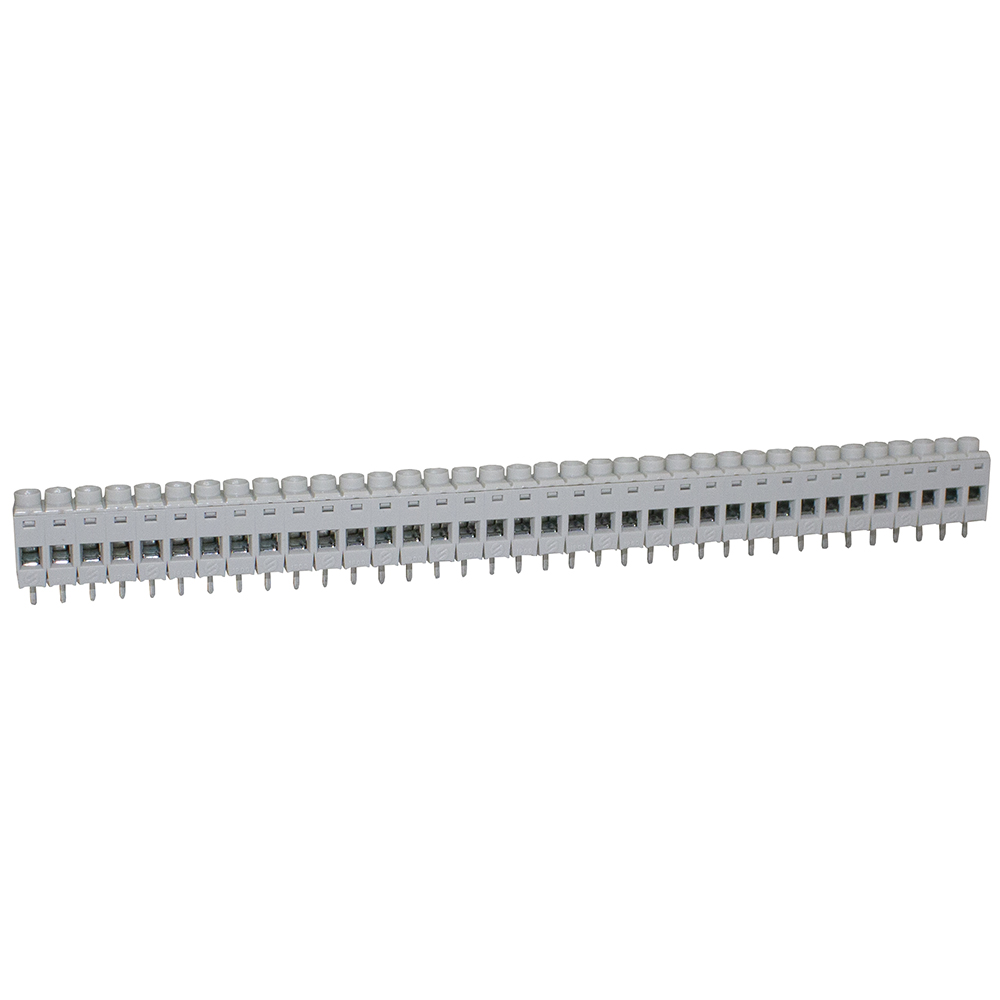

CTB7000/36 |
36 |
22 A |
180 mm |
8,5 mm |
15,5 mm |
5mm Rising Clamp Anschlussklemme zuschneidbar 36-polig |
|
|
