Platinensteckverbinder: Anschlussklemmen für mehr Power auf der Leiterplatte

Platinensteckverbinder oder auch Printklemmen werden mittels Lötverfahren durch gerade oder gewinkelte Lötstifte auf der Leiterplatte befestigt. An die sogenannten Stiftleisten werden Kabel oder Leitungen angebracht, um Leistung übertragen zu können. Unterschieden wird bei Leiterplattensteckverbindern zwischen einer direkten Verbindung zwischen Kabel und Leiterplatte und einer indirekten Verbindung, also steckbaren Anschlussklemmen. Steckbare Anschlussklemmen bestehen aus einem weiblichen Teil (Buchse) und einem männlichen Teil (Stecker oder Stiftleiste). So können Anschlüsse einfach verbunden, getrennt und gewechselt werden, ohne dass die Leitungen/Drähte ständig vom Klemmgehäuse entfernt und wieder angebracht werden müssen.

Artikel
Art.-Nr.: CTBP2054 Anschlussklemme 2,54 mm \| Rising-Clamp Bemessungsspannung (UL) 150 V Bemessungsstrom (allgemein) 6 A Bemessungsstrom (UL) 6 A Basismaterial Kunststoff Material, Werkstoff Polyamid 66 Rastermaß 2,54 mm Farbe Grün Anschlussart Liftsystem (Rising Clamp) Ausrichtung Vertikal Betriebstemperatur -40 °C bis +105 °C Bauhöhe / Profil niedrig Steckbar / Verrastbar nein Zuschneidbar nein Brennbarkeitsklasse UL94-V0 Kategorie Standard-Platinensteckverbinder

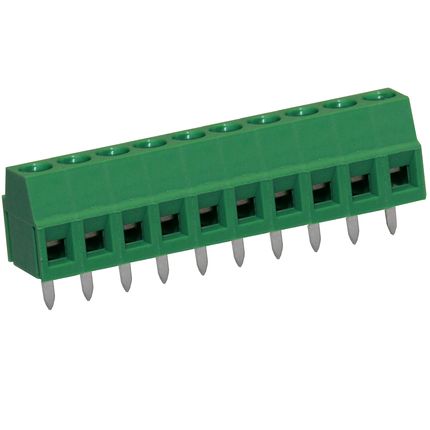

Art.-Nr.: CTBP0305 Anschlussklemme 3,5 mm \| Drahtschutzbügel \| niedriges Profil Anschlussquerschnitt, eindrähtig (mm²) 0,32-1,6 mm² Anschlussquerschnitt, mehrdrähtig (mm²) 0,32-1,6 mm² Bemessungsspannung (UL) 300 V Bemessungsspannung (VDE) 250 V Bemessungsstrom (allgemein) 15 A Bemessungsstrom (UL) 15 A Bemessungsstrom (VDE) 15 A Leiterquerschnitt (AWG) 28-16 Basismaterial Kunststoff Material, Werkstoff Polyamid Rastermaß 3,5 mm Farbe Grün Anschlussart Liftsystem (Rising Clamp) Ausrichtung Vertikal Betriebstemperatur -40 °C bis +105 °C Bauhöhe / Profil niedrig Steckbar / Verrastbar ja Zuschneidbar nein Brennbarkeitsklasse UL94-V0 UL-zertifiziert ja VDE-zertifiziert ja Kategorie Standard-Platinensteckverbinder
Art.-Nr.: CTBP0355 Anschlussklemme 3,5 mm \| Drahtschutzbügel \| niedriges Profil \| 90° Anschlussquerschnitt, eindrähtig (mm²) 0,32-1,3 mm² Anschlussquerschnitt, mehrdrähtig (mm²) 0,32-1,3 mm² Bemessungsspannung (UL) 300 V Bemessungsspannung (VDE) 250 V Bemessungsstrom (allgemein) 15 A Bemessungsstrom (UL) 15 A Bemessungsstrom (VDE) 15 A Leiterquerschnitt (AWG) 28-18 Basismaterial Kunststoff Material, Werkstoff Polyamid Rastermaß 3,5 mm Farbe Grün Anschlussart Drahtschutzbügel Ausrichtung Horizontal Betriebstemperatur -40 °C bis +105 °C Bauhöhe / Profil niedrig Steckbar / Verrastbar ja Zuschneidbar nein Kabelschutz ja Brennbarkeitsklasse UL94-V0 UL-zertifiziert ja VDE-zertifiziert ja Kategorie Standard-Platinensteckverbinder

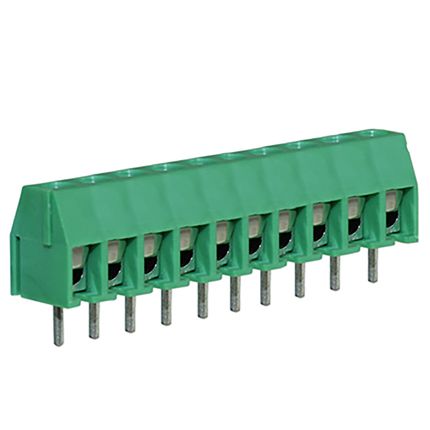

Art.-Nr.: CTBP3051 Anschlussklemme 3,5 mm \| ultraflaches Profil Anschlussquerschnitt, eindrähtig (mm²) 0,5-1,0 mm² Anschlussquerschnitt, mehrdrähtig (mm²) 0,5-1,0 mm² Bemessungsspannung (UL) 300 V Bemessungsspannung (VDE) 250 V Bemessungsstrom (allgemein) 15 A Bemessungsstrom (UL) 15 A Bemessungsstrom (VDE) 10 A Kabeleingang (max.) 1mm Leiterquerschnitt (AWG) 24-18 Basismaterial Kunststoff Material, Werkstoff Polyamid Rastermaß 3,5 mm Farbe Grün Anschlussart Drahtschutzbügel Ausrichtung Vertikal Betriebstemperatur -40 °C bis +105 °C Bauhöhe / Profil niedrig Steckbar / Verrastbar ja Zuschneidbar nein Brennbarkeitsklasse UL94-V0 CE-konform ja UL-zertifiziert ja VDE-zertifiziert ja Kategorie Standard-Platinensteckverbinder
Art.-Nr.: CTBP0308 Anschlussklemme 3,81 mm \| niedriges Profil \| Rising-Clamp Anschlussquerschnitt, eindrähtig (mm²) 0,32-1,6 mm² Anschlussquerschnitt, mehrdrähtig (mm²) 0,32-1,6 mm² Bemessungsspannung (UL) 300 V Bemessungsspannung (VDE) 250 V Bemessungsstrom (allgemein) 15 A Bemessungsstrom (UL) 15 A Bemessungsstrom (VDE) 15 A Leiterquerschnitt (AWG) 28-14 Basismaterial Kunststoff Material, Werkstoff Polyamid Rastermaß 3,81 mm Farbe Grün Anschlussart Liftsystem (Rising Clamp) Ausrichtung Vertikal Betriebstemperatur -40 °C bis +105 °C Bauhöhe / Profil niedrig Steckbar / Verrastbar ja Zuschneidbar nein Brennbarkeitsklasse UL94-V0 UL-zertifiziert ja VDE-zertifiziert ja Kategorie Standard-Platinensteckverbinder

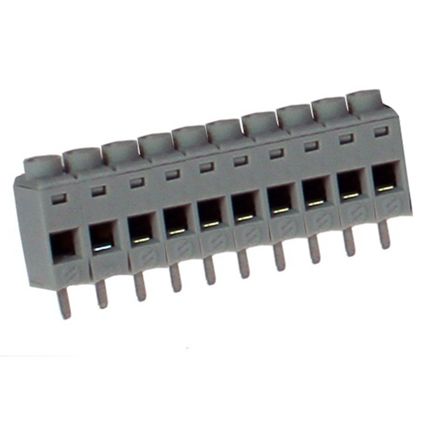

Art.-Nr.: CTB7000 Anschlussklemme 5 mm \| zuschneidbar \| Rising-Clamp Anschlussquerschnitt, eindrähtig (mm²) 0,2-4,0 mm² Anschlussquerschnitt, mehrdrähtig (mm²) 0,2-4,0 mm² Bemessungsspannung (UL) 300 V Bemessungsspannung (VDE) 450 V Bemessungsstrom (allgemein) 22 A Bemessungsstrom (UL) 16 A Bemessungsstrom (VDE) 22 A Kabeleingang (max.) 2,5mm Leiterquerschnitt (AWG) 30-12 Basismaterial Kunststoff Material, Werkstoff Polyamid Rastermaß 5 mm Farbe Grau Anschlussart Liftsystem (Rising Clamp) Betriebstemperatur +85 °C Bauhöhe / Profil Standard Steckbar / Verrastbar nein Zuschneidbar ja Brennbarkeitsklasse UL94-V0 CE-konform ja UL-zertifiziert ja VDE-zertifiziert ja IMQ-zertifiziert ja Kategorie Standard-Platinensteckverbinder
Art.-Nr.: CTBP0100 Anschlussklemme 5 mm \| Rising-Clamp Anschlussquerschnitt, eindrähtig (mm²) 2,5 mm² Anschlussquerschnitt, mehrdrähtig (mm²) 2,5 mm² Bemessungsspannung (UL) 300 V Bemessungsspannung (VDE) 250 V Bemessungsstrom (allgemein) 16 A Bemessungsstrom (UL) 16 A Bemessungsstrom (VDE) 20 A Kabeleingang (max.) 2,5mm Leiterquerschnitt (AWG) 22-12 Basismaterial Kunststoff Material, Werkstoff Polyamid Rastermaß 5 mm Farbe Grün Anschlussart Liftsystem (Rising Clamp) Ausrichtung Vertikal Betriebstemperatur -40 °C bis +105 °C Bauhöhe / Profil Standard Steckbar / Verrastbar ja Zuschneidbar nein Brennbarkeitsklasse UL94-V0 CE-konform ja UL-zertifiziert ja VDE-zertifiziert ja Kategorie Standard-Platinensteckverbinder
Art.-Nr.: CTBP0150 Anschlussklemme 5 mm \| 90° \| Rising-Clamp Anschlussquerschnitt, eindrähtig (mm²) 2,5 mm² Anschlussquerschnitt, mehrdrähtig (mm²) 2,5 mm² Bemessungsspannung (UL) 300 V Bemessungsspannung (VDE) 250 V Bemessungsstrom (allgemein) 16 A Bemessungsstrom (UL) 16 A Bemessungsstrom (VDE) 20 A Kabeleingang (max.) 2,5mm Leiterquerschnitt (AWG) 22-12 Basismaterial Kunststoff Material, Werkstoff Polyamid Rastermaß 5 mm Farbe Grün Anschlussart Liftsystem (Rising Clamp) Ausrichtung Horizontal Betriebstemperatur -40 °C bis +105 °C Bauhöhe / Profil Standard Steckbar / Verrastbar ja Zuschneidbar nein Brennbarkeitsklasse UL94-V0 CE-konform ja UL-zertifiziert ja VDE-zertifiziert ja Kategorie Standard-Platinensteckverbinder
Art.-Nr.: CTBP0500 Anschlussklemme 5 mm \| niedriges Profil \| Rising-Clamp Anschlussquerschnitt, eindrähtig (mm²) 1 mm² Anschlussquerschnitt, mehrdrähtig (mm²) 1 mm² Bemessungsspannung (UL) 300 V Bemessungsspannung (VDE) 250 V Bemessungsstrom (allgemein) 8 A Bemessungsstrom (UL) 8 A Bemessungsstrom (VDE) 15 A Leiterquerschnitt (AWG) 22-16 Basismaterial Kunststoff Material, Werkstoff Polyamid Rastermaß 5 mm Farbe Grün Anschlussart Liftsystem (Rising Clamp) Ausrichtung Vertikal Betriebstemperatur -40 °C bis +105 °C Bauhöhe / Profil niedrig Steckbar / Verrastbar ja Zuschneidbar nein Brennbarkeitsklasse UL94-V0 CE-konform ja UL-zertifiziert ja VDE-zertifiziert ja Kategorie Standard-Platinensteckverbinder
Art.-Nr.: CTBP0550 Anschlussklemme 5 mm \| niedriges Profil \| 90° \| Rising-Clamp Anschlussquerschnitt, eindrähtig (mm²) 0,32-1,6 mm² Anschlussquerschnitt, mehrdrähtig (mm²) 0,32-1,6 mm² Bemessungsspannung (UL) 300 V Bemessungsstrom (allgemein) 12 A Bemessungsstrom (UL) 12 A Leiterquerschnitt (AWG) 26-14 Basismaterial Kunststoff Material, Werkstoff Polyamid Rastermaß 5 mm Farbe Grün Anschlussart Liftsystem (Rising Clamp) Ausrichtung Horizontal Betriebstemperatur -40 °C bis +105 °C Bauhöhe / Profil niedrig Steckbar / Verrastbar ja Zuschneidbar nein Brennbarkeitsklasse UL94-V0 UL-zertifiziert ja VDE-zertifiziert ja Kategorie Standard-Platinensteckverbinder

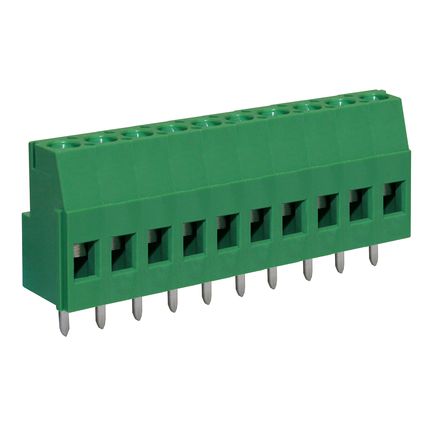

Art.-Nr.: CTBP0700 Anschlussklemme 5 mm \| High Power \| Rising-Clamp Anschlussquerschnitt, eindrähtig (mm²) 0,13-3,31 mm² Anschlussquerschnitt, mehrdrähtig (mm²) 0,13-3,31 mm² Bemessungsspannung (UL) 300 V Bemessungsspannung (VDE) 250 V Bemessungsstrom (allgemein) 20 A Bemessungsstrom (UL) 20 A Bemessungsstrom (VDE) 24 A Leiterquerschnitt (AWG) 26-12 Basismaterial Kunststoff Material, Werkstoff Polyamid Rastermaß 5 mm Farbe Grün Anschlussart Liftsystem (Rising Clamp) Ausrichtung Vertikal Besondere Eigenschaften High-Power Betriebstemperatur -40 °C bis +105 °C Bauhöhe / Profil noch Steckbar / Verrastbar ja Zuschneidbar nein Brennbarkeitsklasse UL94-V0 UL-zertifiziert ja VDE-zertifiziert ja Kategorie Standard-Platinensteckverbinder
Art.-Nr.: CTBP0750 Anschlussklemme 5 mm \| High Power \| 90° \| Rising-Clamp Anschlussquerschnitt, eindrähtig (mm²) 0,13-3,31 mm² Anschlussquerschnitt, mehrdrähtig (mm²) 0,13-3,31 mm² Bemessungsspannung (UL) 300 V Bemessungsspannung (VDE) 250 V Bemessungsstrom (allgemein) 20 A Bemessungsstrom (UL) 20 A Bemessungsstrom (VDE) 24 A Leiterquerschnitt (AWG) 26-12 Basismaterial Kunststoff Material, Werkstoff Polyamid Rastermaß 5 mm Farbe Grün Anschlussart Liftsystem (Rising Clamp) Ausrichtung Horizontal Besondere Eigenschaften High-Power Betriebstemperatur -40 °C bis +105 °C Bauhöhe / Profil noch Steckbar / Verrastbar ja Zuschneidbar nein Brennbarkeitsklasse UL94-V0 UL-zertifiziert ja VDE-zertifiziert ja IMQ-zertifiziert ja Kategorie Standard-Platinensteckverbinder

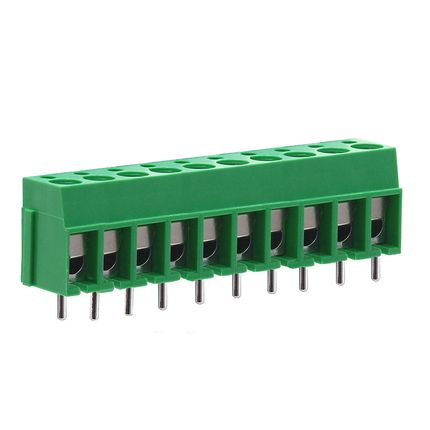

Art.-Nr.: CTBP1000 Anschlussklemme 5 mm \| Standardprofil \| schraubbar Anschlussquerschnitt, eindrähtig (mm²) 0,5-1,5 mm² Anschlussquerschnitt, mehrdrähtig (mm²) 0,5-1,5 mm² Bemessungsspannung (UL) 250 V Bemessungsspannung (VDE) 250 V Bemessungsstrom (allgemein) 16 A Bemessungsstrom (UL) 16 A Bemessungsstrom (VDE) 24 A Kabeleingang (max.) 1,5mm Leiterquerschnitt (AWG) 22-14 Basismaterial Kunststoff Material, Werkstoff Polyamid Rastermaß 5 mm Farbe Grün Anschlussart Drahtschutzbügel Ausrichtung Vertikal Betriebstemperatur -40 °C bis +105 °C Bauhöhe / Profil Standard Steckbar / Verrastbar ja Zuschneidbar nein Brennbarkeitsklasse UL94-V0 CE-konform ja UL-zertifiziert ja Kategorie Standard-Platinensteckverbinder

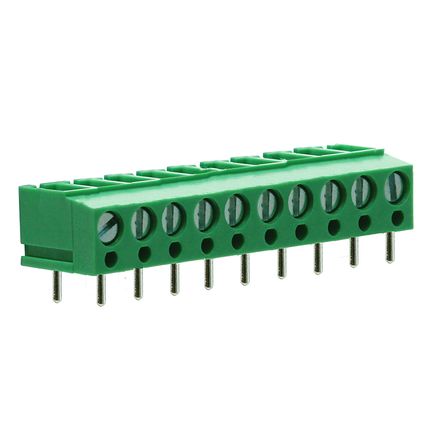

Art.-Nr.: CTBP1050 Anschlussklemme 5 mm \| Standardprofil \| 90° Anschlussquerschnitt, eindrähtig (mm²) 0,5-1,5 mm² Anschlussquerschnitt, mehrdrähtig (mm²) 0,5-1,5 mm² Bemessungsspannung (UL) 250 V Bemessungsspannung (VDE) 250 V Bemessungsstrom (allgemein) 16 A Bemessungsstrom (UL) 16 A Bemessungsstrom (VDE) 24 A Kabeleingang (max.) 1,5mm Leiterquerschnitt (AWG) 22-14 Basismaterial Kunststoff Material, Werkstoff Polyamid Rastermaß 5 mm Farbe Grün Anschlussart Drahtschutzbügel Ausrichtung Horizontal Betriebstemperatur -40 °C bis +105 °C Ausrichtung Kabeleingang 90 Grad Bauhöhe / Profil Standard Steckbar / Verrastbar ja Zuschneidbar nein Brennbarkeitsklasse UL94-V0 CE-konform ja UL-zertifiziert ja VDE-zertifiziert ja Kategorie Standard-Platinensteckverbinder

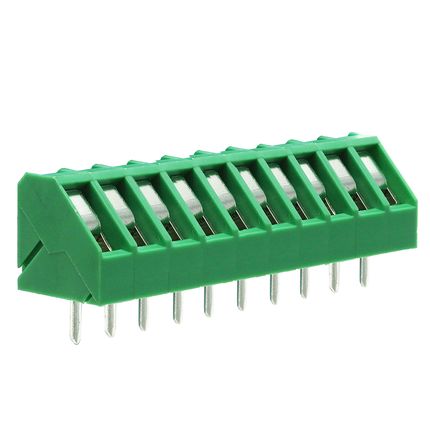

Art.-Nr.: CTBP3000 Anschlussklemme 5 mm \| niedriges Profil \| 45° \| Rising-Clamp Anschlussquerschnitt, eindrähtig (mm²) 0,33-2,08 mm² Anschlussquerschnitt, mehrdrähtig (mm²) 0,33-2,08 mm² Bemessungsspannung (UL) 300 V Bemessungsspannung (VDE) 300 V Bemessungsstrom (allgemein) 15 A Bemessungsstrom (UL) 15 A Bemessungsstrom (VDE) 24 A Kabeleingang (max.) 2,5mm Leiterquerschnitt (AWG) 22-14 Basismaterial Kunststoff Material, Werkstoff Polyamid Rastermaß 5 mm Farbe Grün Anschlussart Liftsystem (Rising Clamp) Ausrichtung 45 Grad Betriebstemperatur -40 °C bis +105 °C Ausrichtung Kabeleingang 45 Grad Bauhöhe / Profil niedrig Steckbar / Verrastbar ja Zuschneidbar nein Brennbarkeitsklasse UL94-V0 CE-konform ja UL-zertifiziert ja VDE-zertifiziert ja Kategorie Standard-Platinensteckverbinder
Art.-Nr.: CTBP5000 Anschlussklemme 5 mm \| niedriges Profil \| Commercial Anschlussquerschnitt, eindrähtig (mm²) 0,5-1,5 mm² Anschlussquerschnitt, mehrdrähtig (mm²) 0,5-1,5 mm² Bemessungsspannung (UL) 250 V Bemessungsspannung (VDE) 250 V Bemessungsstrom (allgemein) 16 A Bemessungsstrom (UL) 16 A Bemessungsstrom (VDE) 24 A Kabeleingang (max.) 1,5mm Leiterquerschnitt (AWG) 22-14 Basismaterial Kunststoff Material, Werkstoff Polyamid Rastermaß 5 mm Farbe Grün Anschlussart Drahtschutzbügel Ausrichtung Horizontal Betriebstemperatur -40 °C bis +105 °C Ausrichtung Kabeleingang 90 Grad Bauhöhe / Profil niedrig Steckbar / Verrastbar ja Zuschneidbar nein Brennbarkeitsklasse UL94-V0 CE-konform ja UL-zertifiziert ja VDE-zertifiziert ja Kategorie Standard-Platinensteckverbinder

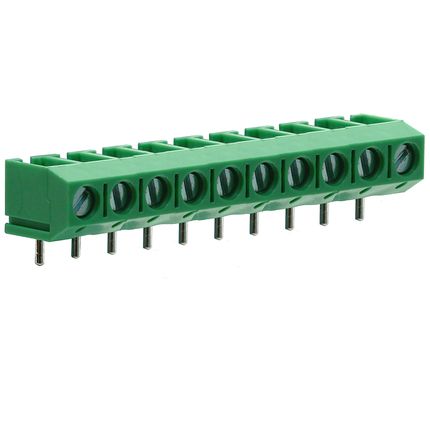

Art.-Nr.: CTBP5050 Anschlussklemme 5 mm \| niedriges Profil \| 90° Anschlussquerschnitt, eindrähtig (mm²) 0,5-1,5 mm² Anschlussquerschnitt, mehrdrähtig (mm²) 0,5-1,5 mm² Bemessungsspannung (UL) 250 V Bemessungsspannung (VDE) 250 V Bemessungsstrom (allgemein) 16 A Bemessungsstrom (UL) 16 A Bemessungsstrom (VDE) 24 A Kabeleingang (max.) 1,5mm Leiterquerschnitt (AWG) 22-14 Basismaterial Kunststoff Material, Werkstoff Polyamid Rastermaß 5 mm Farbe Grün Anschlussart Drahtschutzbügel Ausrichtung Vertikal Betriebstemperatur -40 °C bis +105 °C Bauhöhe / Profil niedrig Steckbar / Verrastbar ja Zuschneidbar nein Brennbarkeitsklasse UL94-V0 CE-konform ja UL-zertifiziert ja VDE-zertifiziert ja Kategorie Standard-Platinensteckverbinder
Art.-Nr.: CTBP90HG In-Line-Anschlussklemme 5 mm \| horizontal Anschlussquerschnitt, eindrähtig (mm²) 2,5 mm² Anschlussquerschnitt, mehrdrähtig (mm²) 2,5 mm² Bemessungsspannung (UL) 300 V Bemessungsspannung (VDE) 450 V Bemessungsstrom (allgemein) 20 A Bemessungsstrom (UL) 20 A Bemessungsstrom (VDE) 24 A Kabeleingang (max.) 2,5mm Leiterquerschnitt (AWG) 24-12 Basismaterial Kunststoff Material, Werkstoff Polyamid Rastermaß 5 mm Farbe Grün Anschlussart Schraubanschluss Ausrichtung Vertikal Betriebstemperatur -40 °C bis +105 °C Bauhöhe / Profil Standard Steckbar / Verrastbar ja Zuschneidbar nein Brennbarkeitsklasse UL94-V0 CE-konform ja UL-zertifiziert ja VDE-zertifiziert ja Kategorie Standard-Platinensteckverbinder
Art.-Nr.: CTBP90VG In-Line-Anschlussklemme 5 mm \| vertikal Anschlussquerschnitt, eindrähtig (mm²) 2,5 mm² Anschlussquerschnitt, mehrdrähtig (mm²) 2,5 mm² Bemessungsspannung (UL) 300 V Bemessungsspannung (VDE) 450 V Bemessungsstrom (allgemein) 20 A Bemessungsstrom (UL) 20 A Bemessungsstrom (VDE) 24 A Kabeleingang (max.) 2,5mm Leiterquerschnitt (AWG) 24-12 Basismaterial Kunststoff Material, Werkstoff Polyamid Rastermaß 5 mm Farbe Grün Anschlussart Schraubanschluss Ausrichtung Horizontal Betriebstemperatur -40 °C bis +105 °C Bauhöhe / Profil Standard Steckbar / Verrastbar ja Zuschneidbar nein Brennbarkeitsklasse UL94-V0 CE-konform ja UL-zertifiziert ja VDE-zertifiziert ja Kategorie Standard-Platinensteckverbinder
Art.-Nr.: CTBPDDVG Doppelstock-Anschlussklemme 5 mm \| Rising-Clamp Anschlussquerschnitt, eindrähtig (mm²) 2,5 mm² Anschlussquerschnitt, mehrdrähtig (mm²) 2,5 mm² Bemessungsspannung (UL) 300 V Bemessungsspannung (VDE) 250 V Bemessungsstrom (allgemein) 15 A Bemessungsstrom (UL) 51 A Bemessungsstrom (VDE) 18 A Kabeleingang (max.) 2,5mm Leiterquerschnitt (AWG) 30-12 Basismaterial Kunststoff Material, Werkstoff Polyamid Rastermaß 5 mm Farbe Grün Anschlussart Liftsystem (Rising Clamp) Ausrichtung Vertikal Betriebstemperatur -40 °C bis +105 °C Bauhöhe / Profil noch Anzahl Ebenen 2 Steckbar / Verrastbar ja Zuschneidbar nein Brennbarkeitsklasse UL94-V0 CE-konform ja UL-zertifiziert ja VDE-zertifiziert ja Kategorie Standard-Platinensteckverbinder

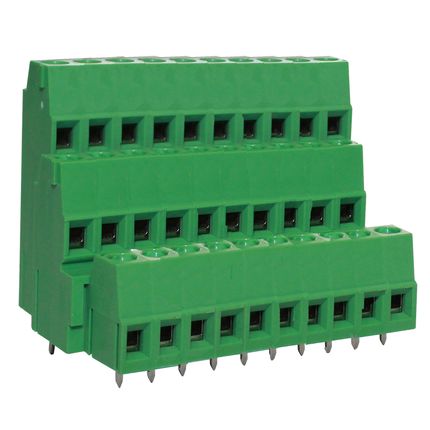

Art.-Nr.: CTBPTDVG Dreistock-Anschlussklemme 5 mm \| Rising-Clamp Anschlussquerschnitt, eindrähtig (mm²) 1,5 mm² Anschlussquerschnitt, mehrdrähtig (mm²) 1,5 mm² Bemessungsspannung (UL) 300 V Bemessungsspannung (VDE) 250 V Bemessungsstrom (allgemein) 15 A Bemessungsstrom (UL) 15 A Bemessungsstrom (VDE) 18 A Kabeleingang (max.) 1,5mm Leiterquerschnitt (AWG) 30-14 Basismaterial Kunststoff Material, Werkstoff Polyamid Rastermaß 5 mm Farbe Grün Anschlussart Liftsystem (Rising Clamp) Ausrichtung Vertikal Betriebstemperatur -40 °C bis +105 °C Bauhöhe / Profil noch Anzahl Ebenen 3 Steckbar / Verrastbar ja Zuschneidbar nein Brennbarkeitsklasse UL94-V0 CE-konform ja UL-zertifiziert ja VDE-zertifiziert ja Kategorie Standard-Platinensteckverbinder
Art.-Nr.: CTBP0108 Anschlussklemme 5,08 mm \| Rising-Clamp Anschlussquerschnitt, eindrähtig (mm²) 0,3-3,31 mm² Anschlussquerschnitt, mehrdrähtig (mm²) 0,3-3,31 mm² Bemessungsspannung (UL) 300 V Bemessungsspannung (VDE) 250 V Bemessungsstrom (allgemein) 16 A Bemessungsstrom (UL) 16 A Bemessungsstrom (VDE) 20 A Leiterquerschnitt (AWG) 22-12 Basismaterial Kunststoff Material, Werkstoff Polyamid Rastermaß 5,08 mm Farbe Grün Anschlussart Liftsystem (Rising Clamp) Ausrichtung Vertikal Betriebstemperatur -40 °C bis +105 °C Bauhöhe / Profil Standard Steckbar / Verrastbar ja Zuschneidbar nein Brennbarkeitsklasse UL94-V0 UL-zertifiziert ja Kategorie Standard-Platinensteckverbinder
Art.-Nr.: CTBP0158 Anschlussklemme 5,08 mm \| 90° \| Rising-Clamp Anschlussquerschnitt, eindrähtig (mm²) 0,3-3,31 mm² Anschlussquerschnitt, mehrdrähtig (mm²) 0,13-3,31 mm² Bemessungsspannung (UL) 300 V Bemessungsspannung (VDE) 250 V Bemessungsstrom (allgemein) 16 A Bemessungsstrom (UL) 16 A Bemessungsstrom (VDE) 20 A Leiterquerschnitt (AWG) 22-12 Basismaterial Kunststoff Material, Werkstoff Polyamid Rastermaß 5,08 mm Farbe Grün Anschlussart Liftsystem (Rising Clamp) Ausrichtung Horizontal Betriebstemperatur -40 °C bis +105 °C Bauhöhe / Profil Standard Steckbar / Verrastbar ja Zuschneidbar nein Brennbarkeitsklasse UL94-V0 UL-zertifiziert ja Kategorie Standard-Platinensteckverbinder
Art.-Nr.: CTBP0508 Anschlussklemme 5,08 mm \| niedriges Profil \| Rising-Clamp Anschlussquerschnitt, eindrähtig (mm²) 1,5 mm² Anschlussquerschnitt, mehrdrähtig (mm²) 1,5 mm² Bemessungsspannung (UL) 300 V Bemessungsspannung (VDE) 250 V Bemessungsstrom (allgemein) 8 A Bemessungsstrom (UL) 8 A Bemessungsstrom (VDE) 15 A Kabeleingang (max.) 1,5mm Leiterquerschnitt (AWG) 26-16 Basismaterial Kunststoff Material, Werkstoff Polyamid Rastermaß 5,08 mm Farbe Grün Anschlussart Liftsystem (Rising Clamp) Ausrichtung Vertikal Betriebstemperatur -40 °C bis +105 °C Bauhöhe / Profil niedrig Steckbar / Verrastbar ja Zuschneidbar nein Brennbarkeitsklasse UL94-V0 CE-konform ja UL-zertifiziert ja VDE-zertifiziert ja Kategorie Standard-Platinensteckverbinder

Technischer Support

Sonderanfertigung

Unser Sortiment umfasst leistungsstarke Industriesteckverbinder für alle Leiterplatten-Anwendungen. Platinensteckverbinder sind in verschiedenen Rastern, Querschnitten und Anschlüssen verfügbar. Bei den Anschlussarten wird zunächst zwischen einem Anschluss mittels Schrauben oder mittels Federanschluss unterschieden.

Platinensteckverbinder mit Schraubanschluss und vibrationsfeste Anschlussklemmen

Schraubklemmen bezeichnen Anschlussklemmen, bei denen durch das Andrehen einer Schraube eine Verbindung des Kabels bzw. des Drahtes zum Pol hergestellt wird. Um die Kontaktsicherheit des Drahtes mit der Klemme zu gewährleisten und Beschädigungen zu vermeiden, darf die Schraube nicht direkt auf den Anschlussdraht gedrückt werden. Unsere Anschlussklemmen sind daher entweder mit einem speziellen Kabelschutz oder der Rising Clamp-Technologie ausgestattet.

Die Rising Clamp-Technologie – auch Zugfederanschluss genannt - ermöglicht eine noch höhere Kontaktsicherheit des Anschlussdrahtes. Dabei wird durch das Andrehen der Schraube die Klemme so angehoben, dass sich das Kabel mit dem Pol verbindet. Platinensteckverbinder mit Rising Clamps sind vibrationsfeste Anschlussklemmen. Sie können demnach auch Erschütterungen ausgesetzt werden, ohne dass der Kontakt unterbricht. Sie sind daher ideal für industrielle Anwendungen also als Industriesteckverbinder geeignet.

Unsere Schraubklemmen sind in verschiedenen Polzahlen verfügbar.

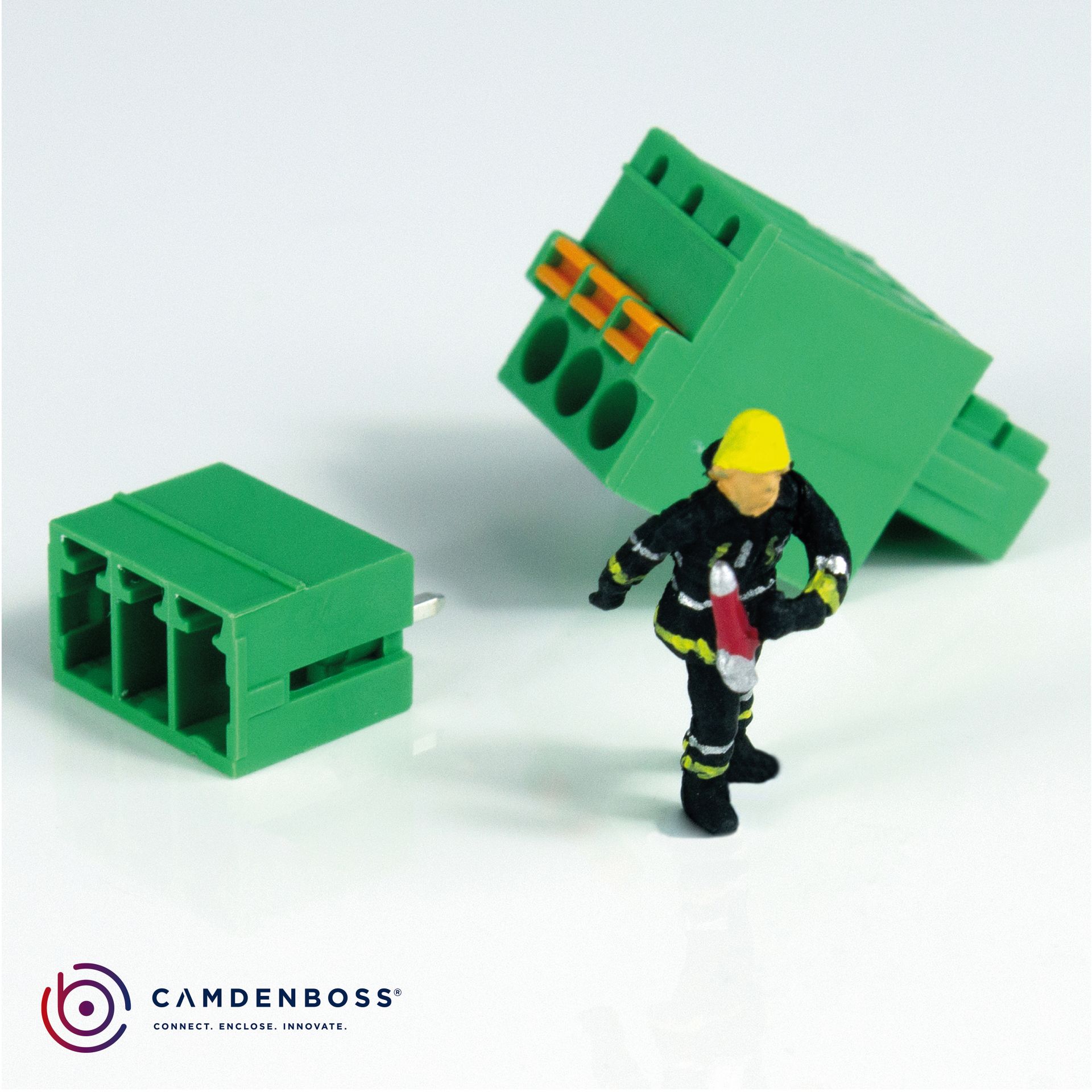

Leiterplattensteckverbinder mit Federanschluss (Push-in)

Platinensteckverbinder mit Federanschuss stellen eine Verbindung zwischen Pol und Leitung durch Federkraft her. Aus diesem Grund werden die Anschlussklemmen häufig als Federkraftklemmen oder Federleisten bezeichnet. Diese Anschlussvariante bietet gewisse Vorteile: Zum einen werden Beschädigungen des Leiters (Kabel/Draht) vermieden, da eben lediglich die Feder Druck auf den Leiter ausüben kann. Bei einem Schraubanschluss kann durch fehlerhaftes Bedienen – beispielsweise bei zu festem Andrehen – unter Umständen zu viel Druck auf den Leiter ausgeübt werden. Zum anderen bietet der Federanschluss eine enorme Zeitersparnis in Bereichen, bei denen ein häufiger Wechsel der Leiter erforderlich ist. Dazu zählen beispielsweise die Bereiche Instandhaltung, Wartung und Reparatur. Bei Umgebungen mit starker Erschütterung sollten Federleisten allerdings nicht eingesetzt werden, da die erforderliche Kontaktsicherheit im Vergleich zu einer Rising Clamp nicht gewährleistet werden kann.

Ihre Vorteile bei Leiterplattenklemmen von AXXATRONIC:

Besonders vielseitiges Produktportfolio: Viele Rastermaße und Varianten verfügbar
Erhältlich in verschiedenen Kabel-Querschnitten, auch für Litzenkabel
Besonders leistungsstarke Varianten erhältlich
Für industrielle Anwendungen geeignet: Industriesteckverbinder mit Rising Clamp Technologie
Federkraftklemmen ermöglichen einen schnellen Wechsel zwischen Leitern dank Push-in Montage
Flexibel: Horizontale und vertikale Anbringung des Kabels möglich
