Technische Daten & Eigenschaften
| Anschlussquerschnitt, eindrähtig (mm²) | 2,5 mm² |
|---|---|
| Anschlussquerschnitt, mehrdrähtig (mm²) | 2,5 mm² |
| Bemessungsspannung (UL) | 300 V |
| Bemessungsspannung (VDE) | 450 V |
| Bemessungsstrom (allgemein) | 16 A |
| Bemessungsstrom (UL) | 16 A |
| Bemessungsstrom (VDE) | 20 A |
| Kabeleingang (max.) | 2,5mm |
| Leiterquerschnitt (AWG) | 22-12 |
| Basismaterial | Kunststoff |
| Material, Werkstoff | Polyamid |
| Rastermaß | 7,5 mm |
| Farbe | Grün |
| Anschlussart | Liftsystem (Rising Clamp) |
| Ausrichtung | Horizontal |
| Betriebstemperatur | -40 °C bis +105 °C |
| Bauhöhe / Profil | Standard |
| Steckbar / Verrastbar | |
| Zuschneidbar | — |
| Brennbarkeitsklasse | UL94-V0 |
| CE-konform | |
| UL-zertifiziert | |
| VDE-zertifiziert | |
| Kategorie | Standard-Platinensteckverbinder |
Beschreibung
Die im Raster 7,50mm Anschlussklemme ist durch den Rising Clamp Anschluss besonders robust und hält auch Erschütterungen stand. Der Kabeleingang ist 90° geneigt.
Produktvarianten
Bestell-Nr. | Polzahl | Bemessungsstrom (allgemein) | Länge | Breite | Höhe | Kurzbeschreibung | Details | Angefragte Menge, mehrere mit '/' trennen | |
|---|---|---|---|---|---|---|---|---|---|
|

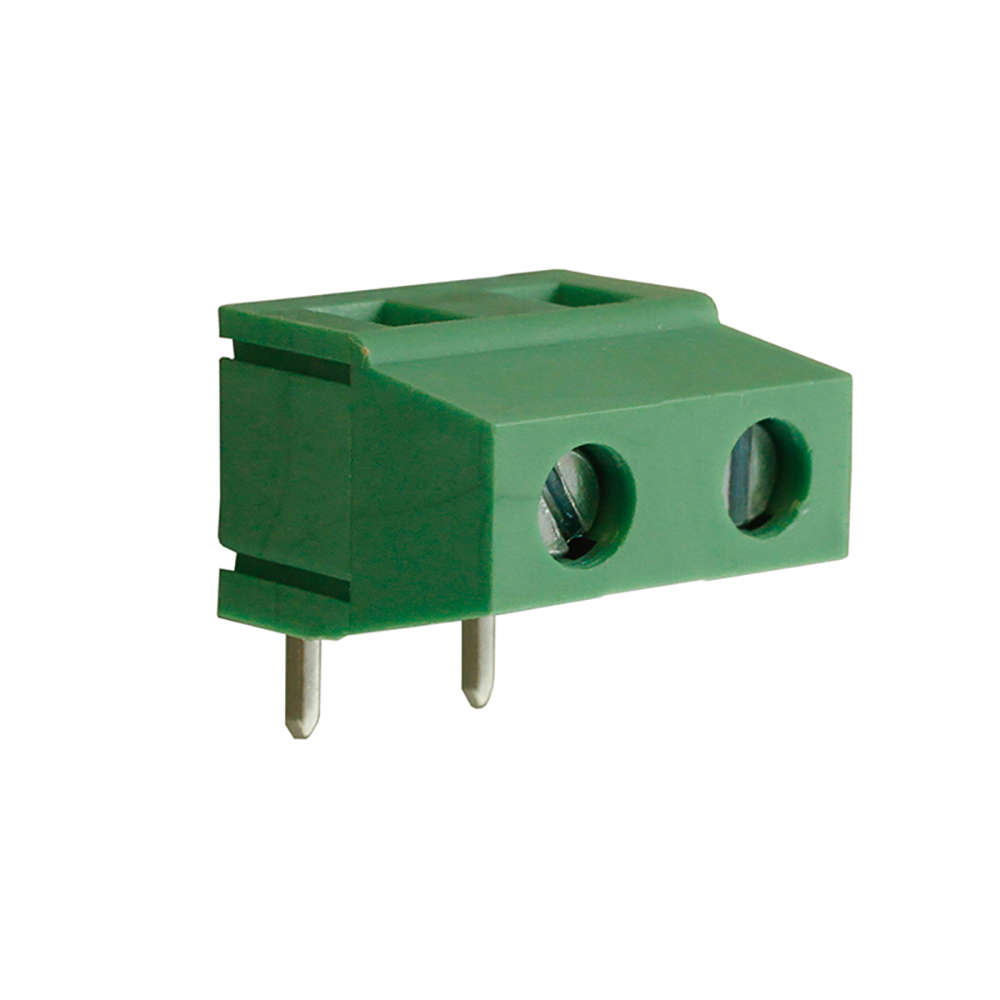

CTBP0115/2 |
2 |
16 A |
15 mm |
10,3 mm |
14,1 mm |
7.5mm Rising Clamp Anschlussklemme Standard-Profil 90° 2-polig |
|
|
|

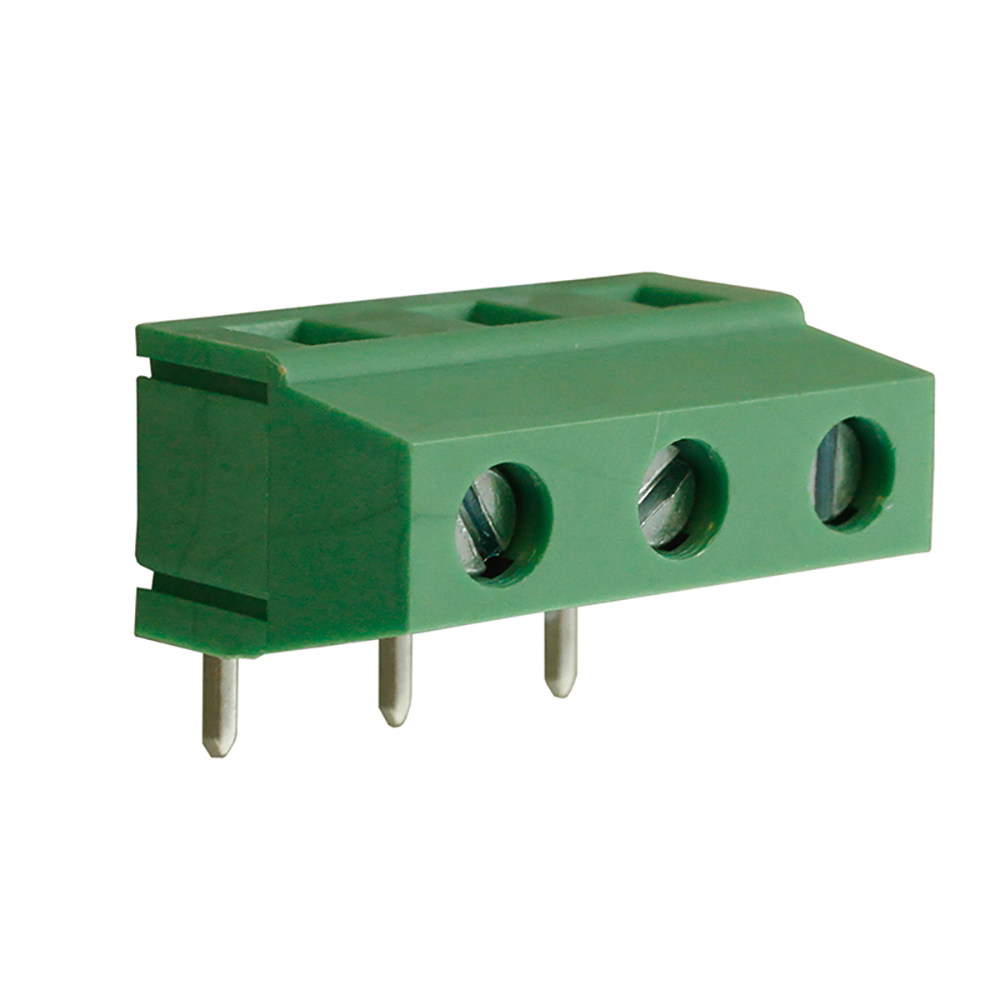

CTBP0115/3 |
3 |
16 A |
22,5 mm |
10,3 mm |
14,1 mm |
7.5mm Rising Clamp Anschlussklemme Standard-Profil 90° 3-polig |
|
|
|

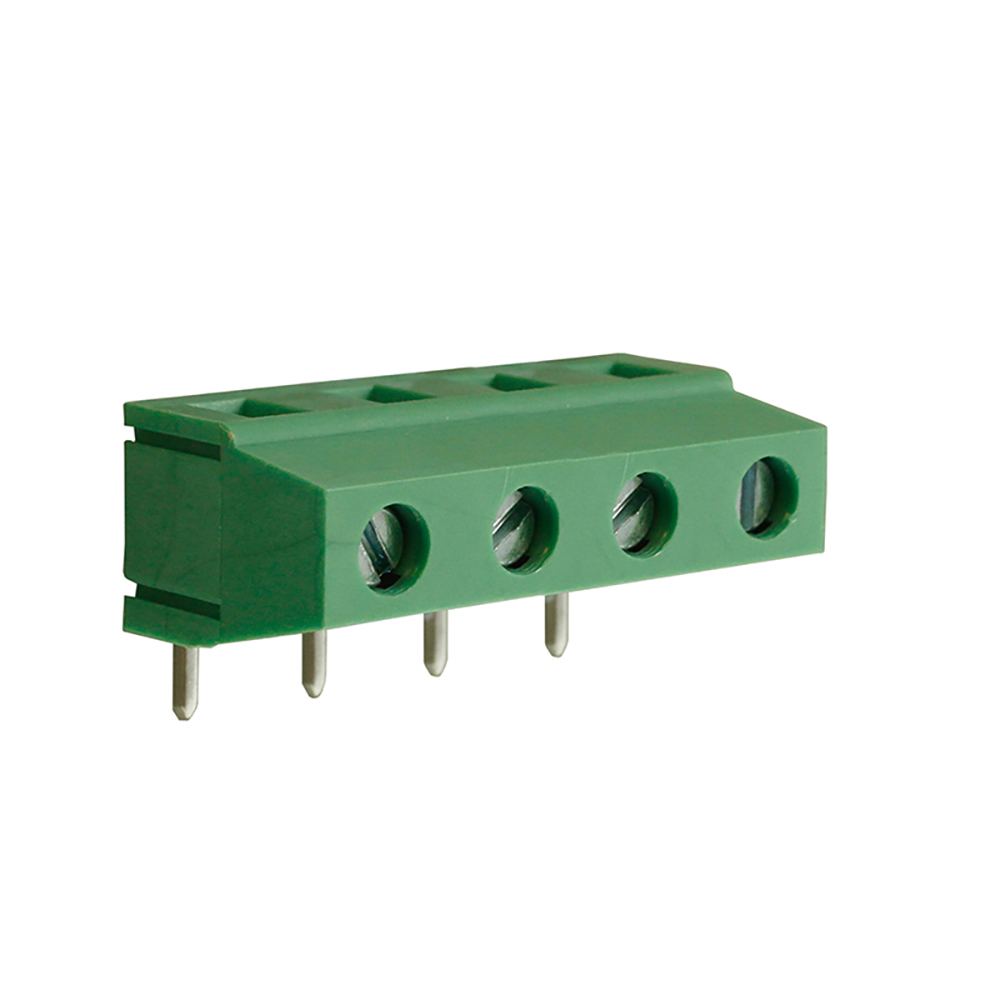

CTBP0115/4 |
4 |
16 A |
30 mm |
10,3 mm |
14,1 mm |
7.5mm Rising Clamp Anschlussklemme Standard-Profil 90° 4-polig |
|
|
|

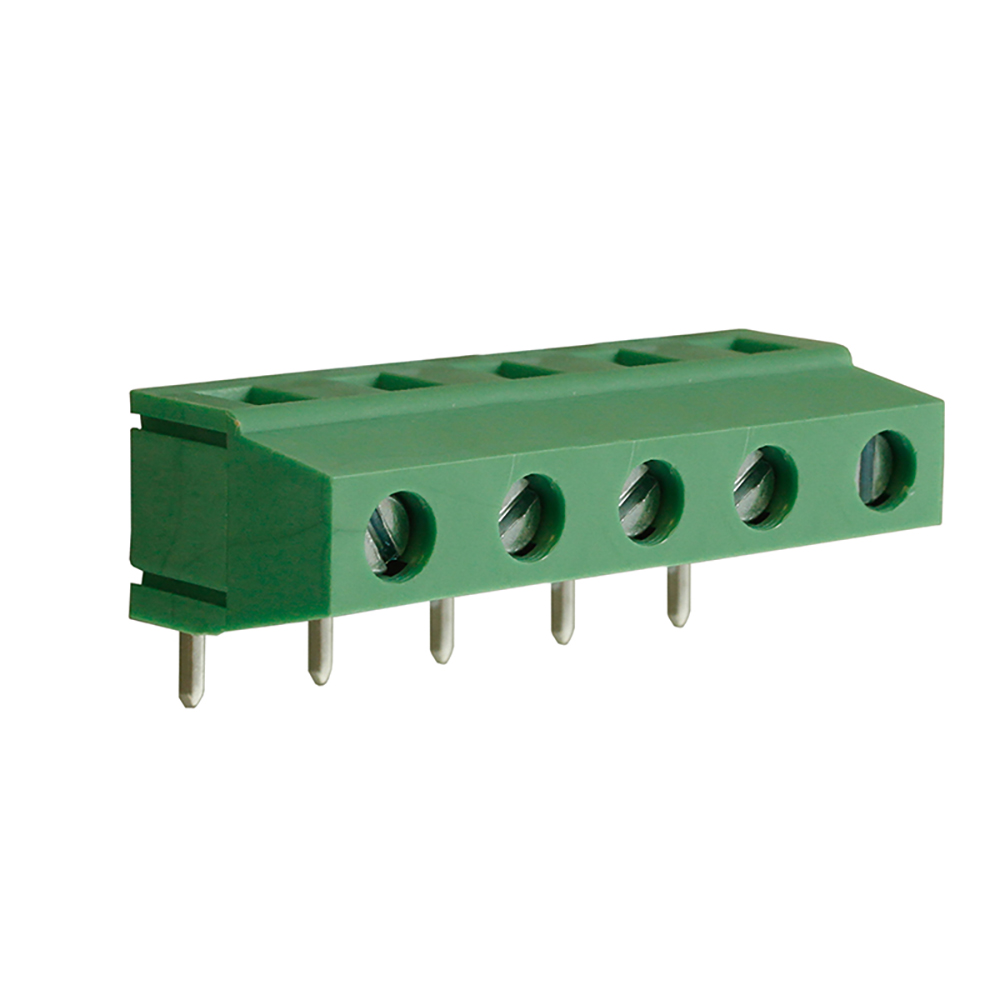

CTBP0115/5 |
5 |
16 A |
37,5 mm |
10,3 mm |
14,1 mm |
7.5mm Rising Clamp Anschlussklemme Standard-Profil 90° 5-polig |
|
|
|

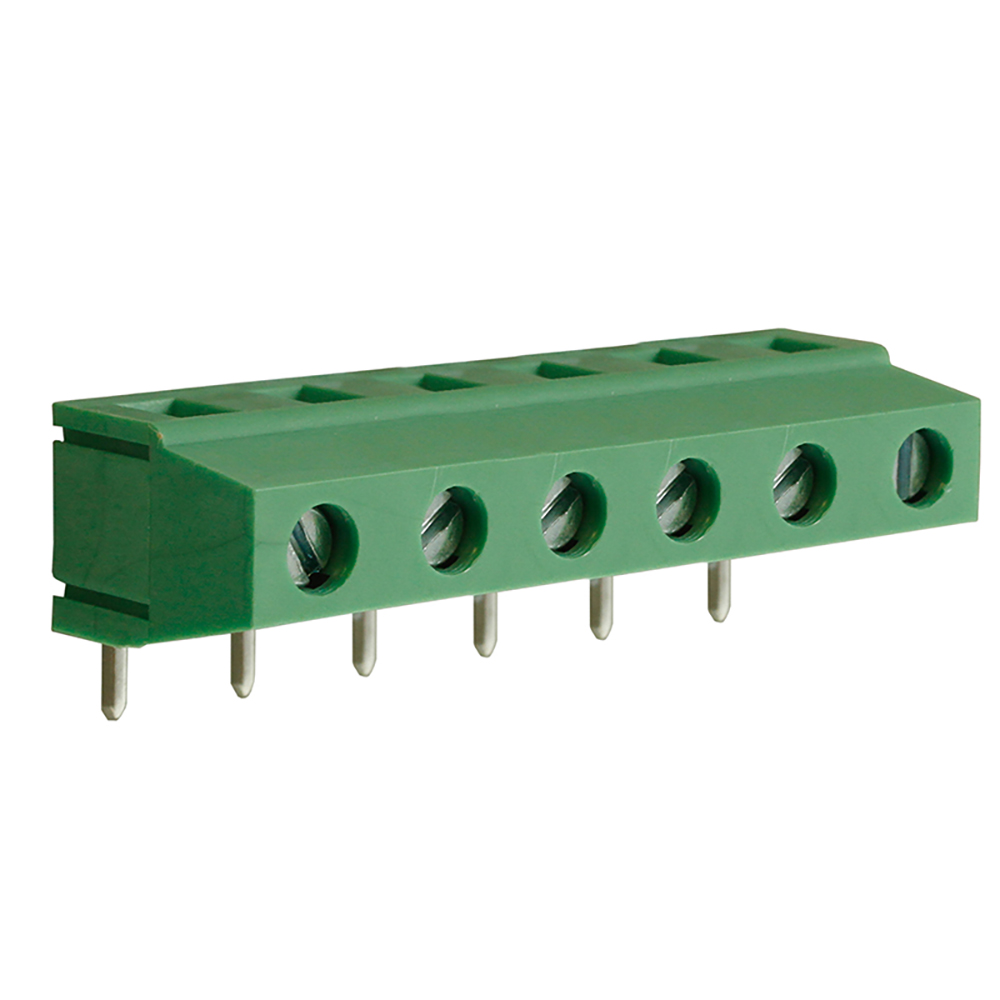

CTBP0115/6 |
6 |
16 A |
45 mm |
10,3 mm |
14,1 mm |
7.5mm Rising Clamp Anschlussklemme Standard-Profil 90° 6-polig |
|
|
|

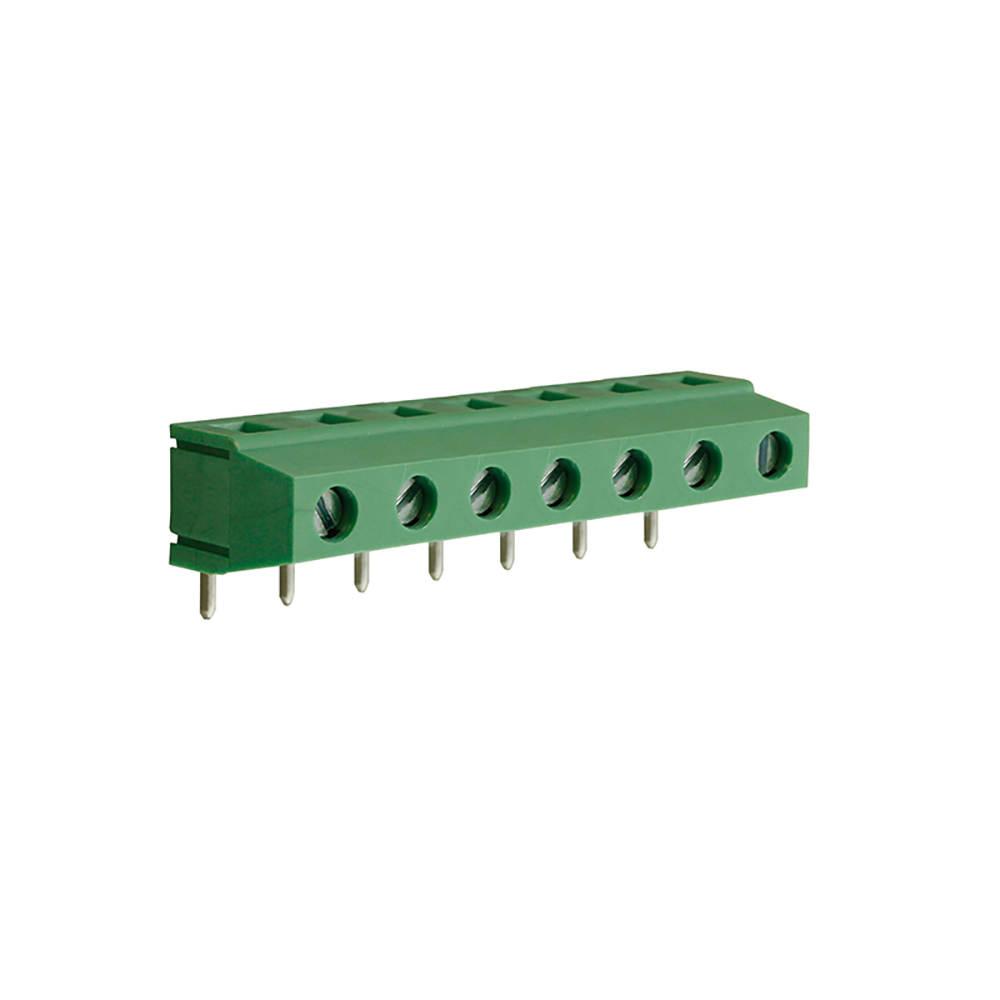

CTBP0115/7 |
7 |
16 A |
52,5 mm |
10,3 mm |
14,1 mm |
7.5mm Rising Clamp Anschlussklemme Standard-Profil 90° 7-polig |
|
|
|

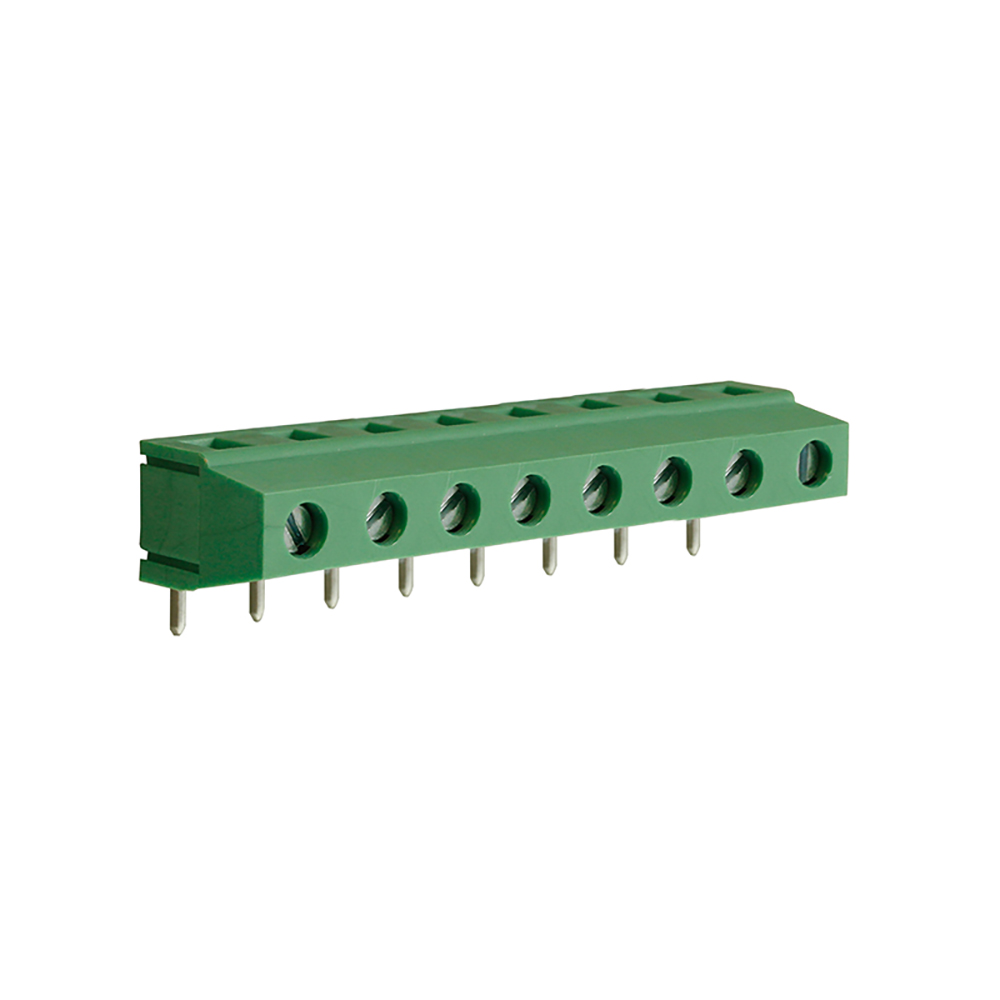

CTBP0115/8 |
8 |
16 A |
60 mm |
10,3 mm |
14,1 mm |
7.5mm Rising Clamp Anschlussklemme Standard-Profil 90° 8-polig |
|
|
|

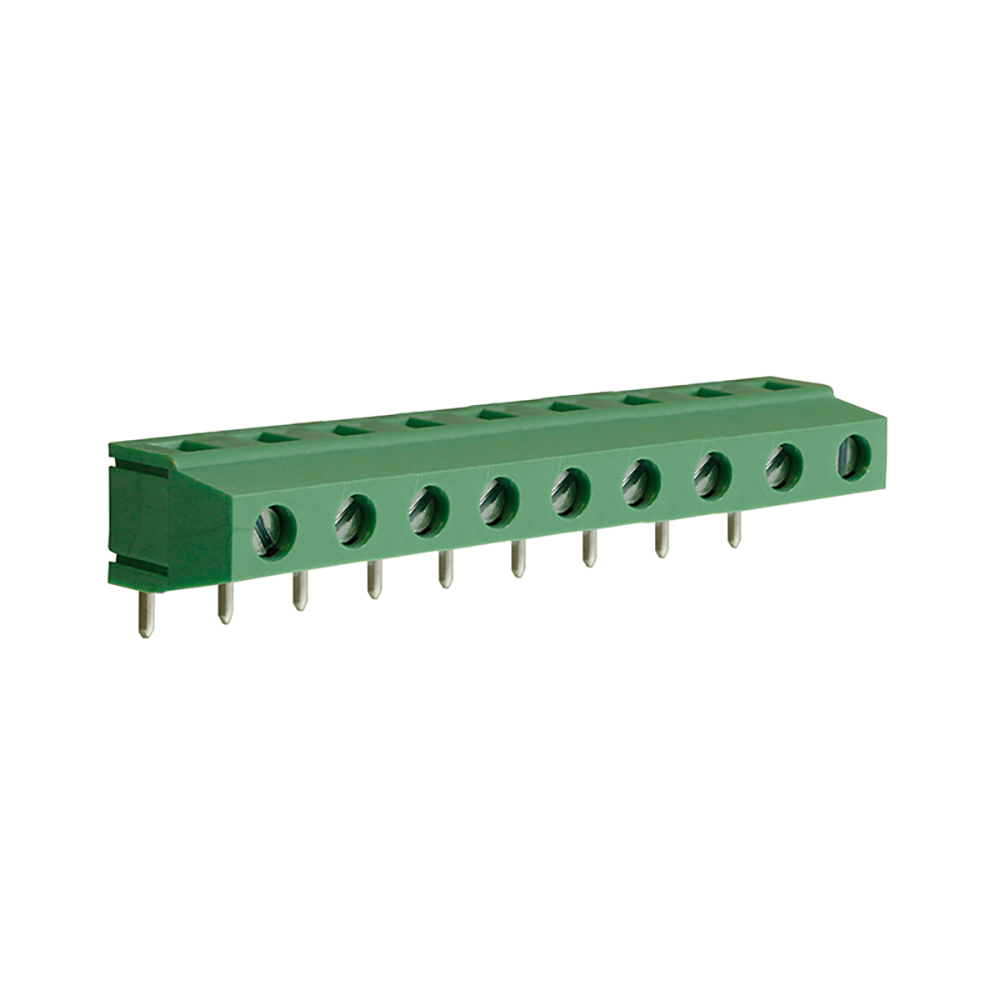

CTBP0115/9 |
9 |
16 A |
67,5 mm |
10,3 mm |
14,1 mm |
7.5mm Rising Clamp Anschlussklemme Standard-Profil 90° 9-polig |
|
|
|

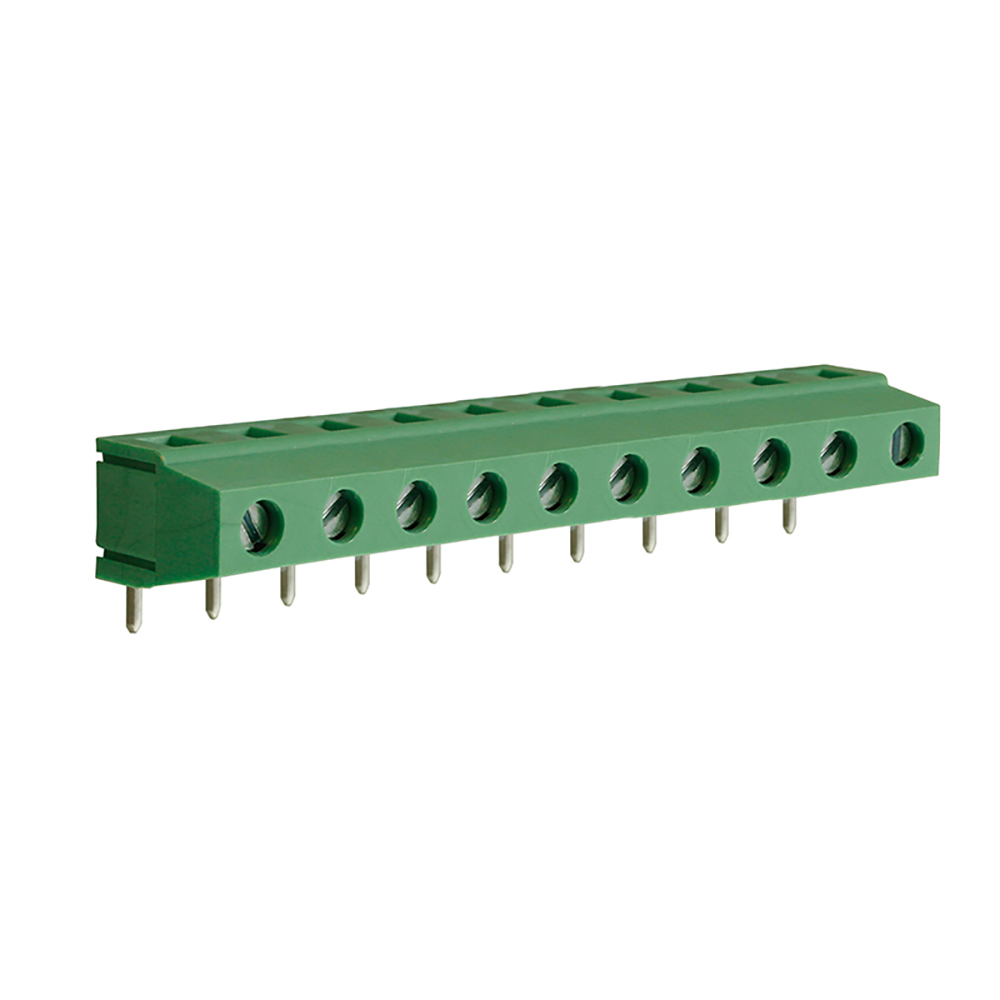

CTBP0115/10 |
10 |
16 A |
75 mm |
10,3 mm |
14,1 mm |
7.5mm Rising Clamp Anschlussklemme Standard-Profil 90° 10-polig |
|
|
|

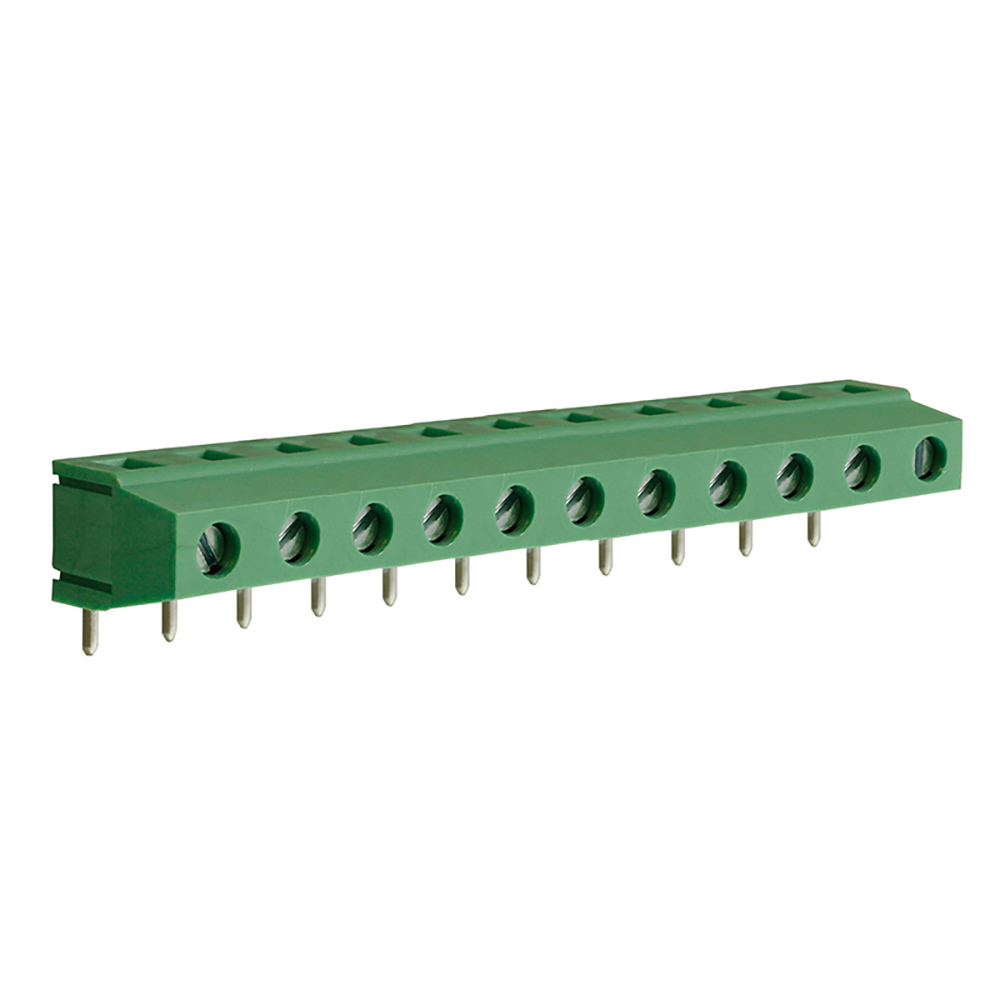

CTBP0115/11 |
11 |
16 A |
82,5 mm |
10,3 mm |
14,1 mm |
7.5mm Rising Clamp Anschlussklemme Standard-Profil 90° 11-polig |
|
|
|

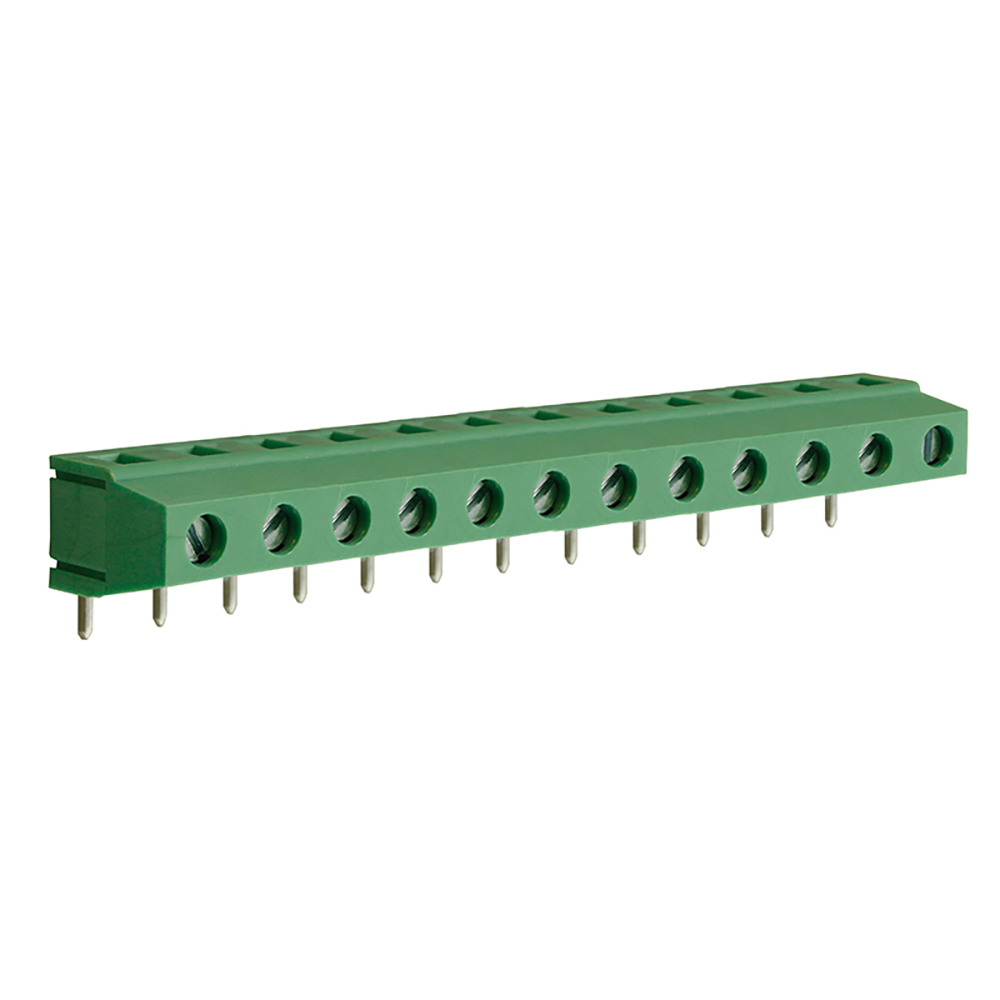

CTBP0115/12 |
12 |
16 A |
90 mm |
10,3 mm |
14,1 mm |
7.5mm Rising Clamp Anschlussklemme Standard-Profil 90° 12-polig |
|
|
