Technische Daten & Eigenschaften
| Anschlussquerschnitt, eindrähtig (mm²) | 1,5 mm² |
|---|---|
| Anschlussquerschnitt, mehrdrähtig (mm²) | 1,5 mm² |
| Bemessungsspannung (UL) | 300 V |
| Bemessungsstrom (allgemein) | 15 A |
| Bemessungsstrom (UL) | 15 A |
| Leiterquerschnitt (AWG) | 28-14 |
| Basismaterial | Kunststoff |
| Material, Werkstoff | Polyamid |
| Rastermaß | 5,08 mm |
| Farbe | Grün |
| Ausrichtung | Horizontal |
| Hutschienenmontage | |
| Bauhöhe / Profil | Standard |
| Steckbar / Verrastbar | — |
| Zuschneidbar | — |
| Brennbarkeitsklasse | UL94-V0 |
| CE-konform | |
| UL-zertifiziert | |
| Kategorie | Hutschienen-Steckverbinder |
Beschreibung
Der horizontale Hutschienen-Steckverbinder im 5.08mm Raster kann durch die Hutschienenklemme direkt auf der Hutschiene montiert werden.
Produktvarianten
Bestell-Nr. | Polzahl | Bemessungsstrom (allgemein) | Länge | Breite | Höhe | Kurzbeschreibung | Details | Angefragte Menge, mehrere mit '/' trennen | |
|---|---|---|---|---|---|---|---|---|---|
|

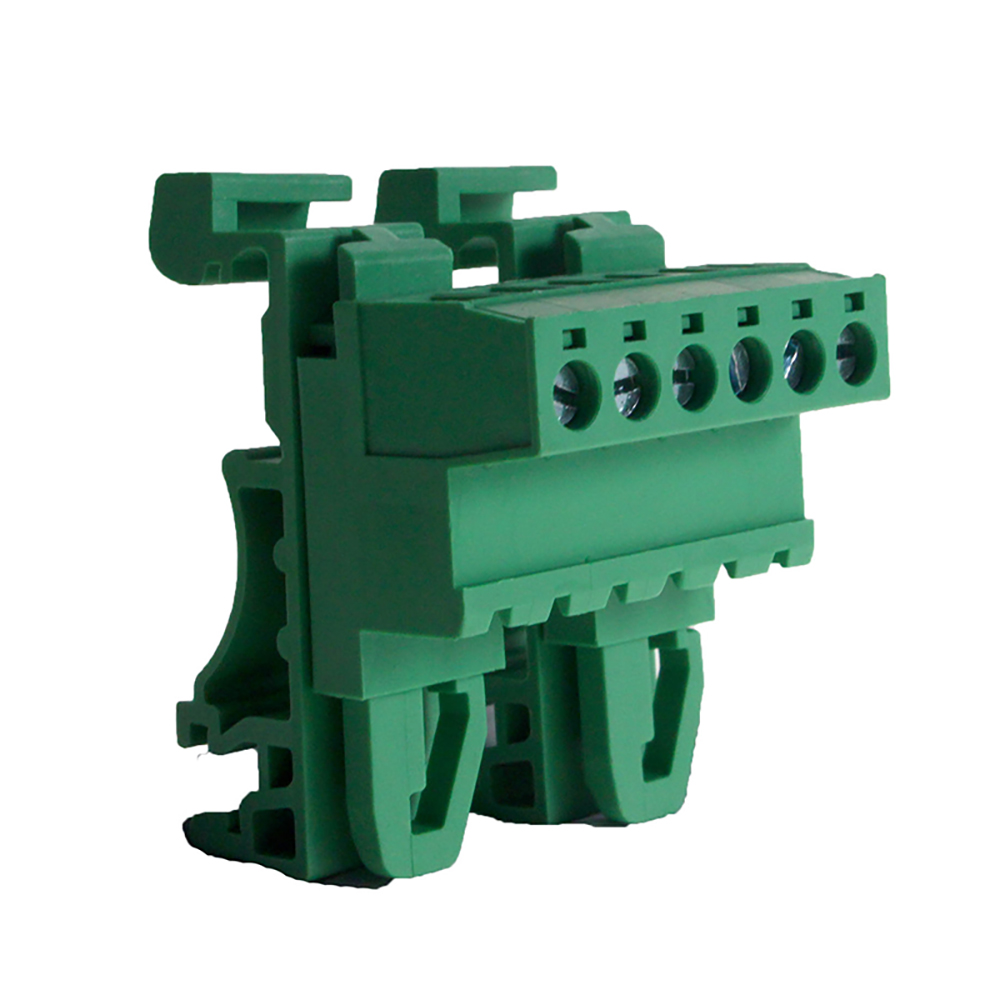

CTBPD96HJ/6 |
6 |
15 A |
31,9 mm |
42 mm |
31,5 mm |
5.08mm Anschlussklemme zur Hutschienenbefestigung (Stecker) horizontal, 6-polig |
|
|
|

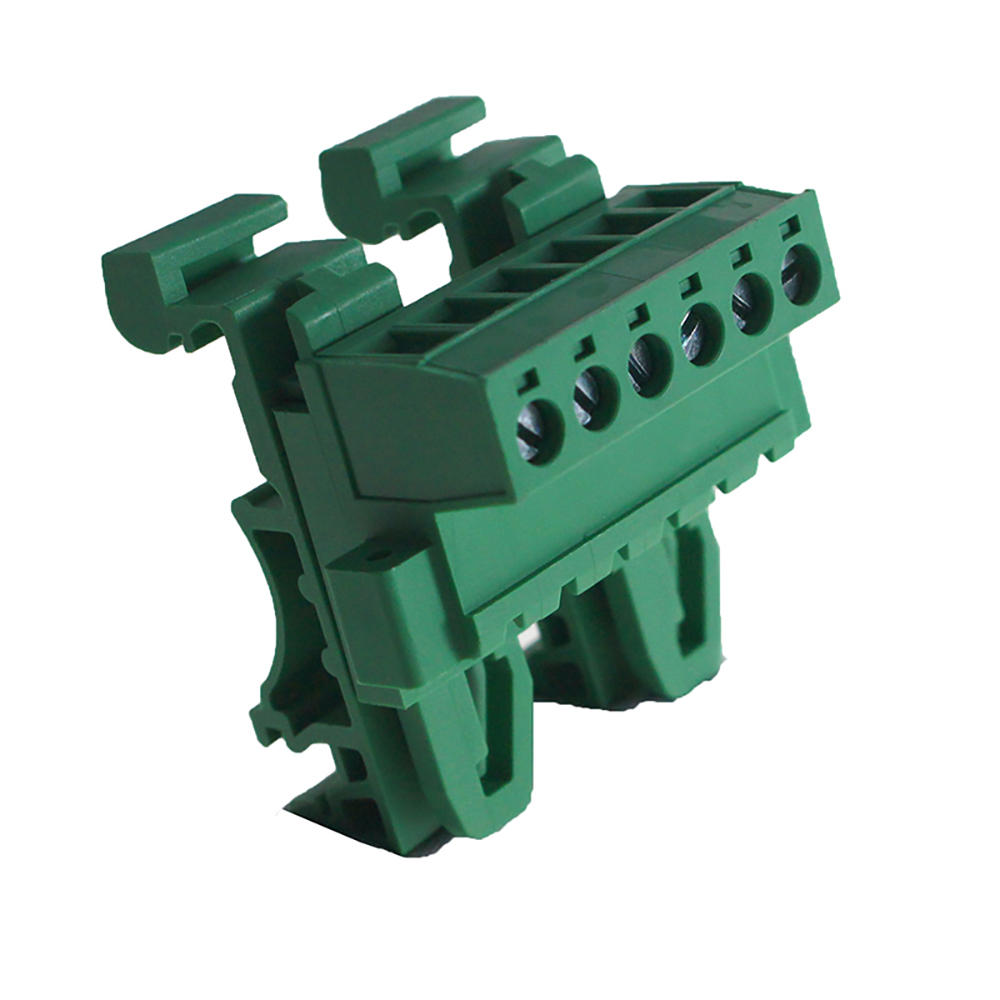

CTBPD96HJ/6FL |
6 |
15 A |
40,6 mm |
42 mm |
31,5 mm |
5.08mm Anschlussklemme zur Hutschienenbefestigung (Stecker) horizontal mit Flansch, 6-polig |
|
|
|

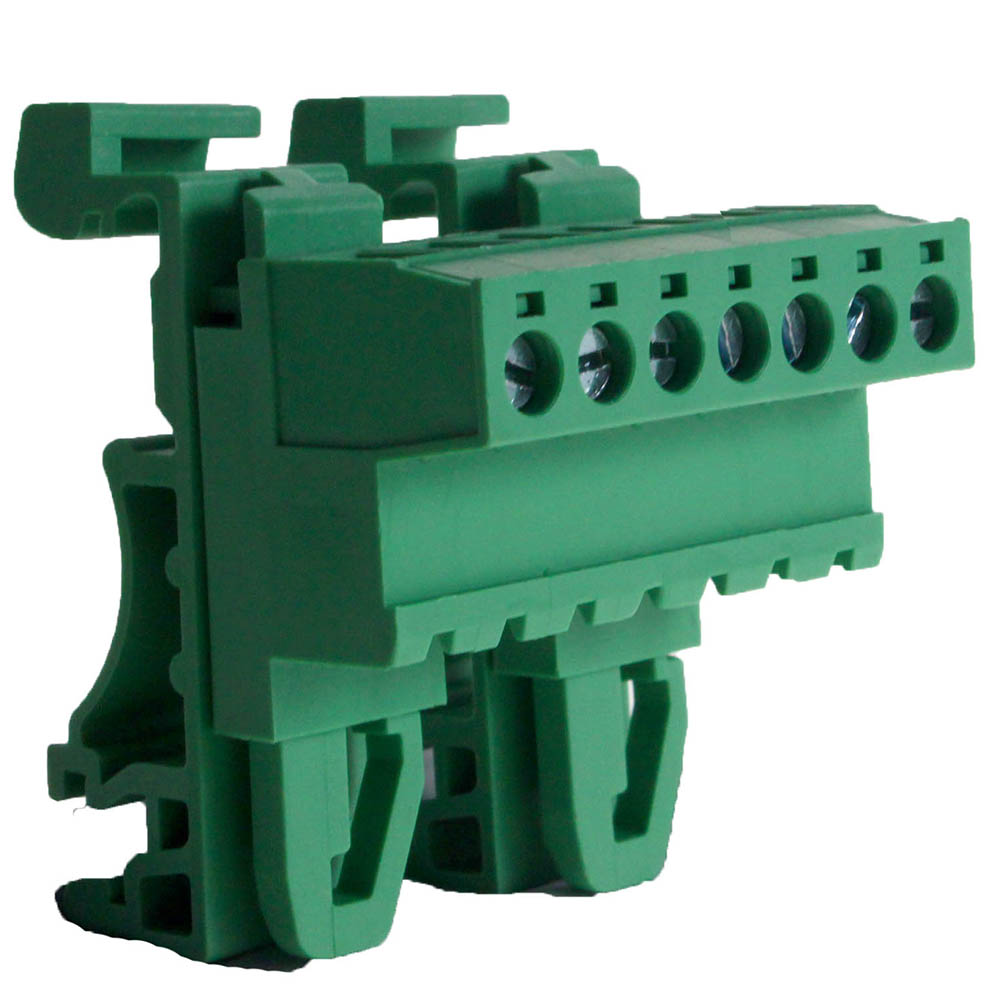

CTBPD96HJ/7 |
7 |
15 A |
37 mm |
42 mm |
31,5 mm |
5.08mm Anschlussklemme zur Hutschienenbefestigung (Stecker) horizontal, 7-polig |
|
|
|

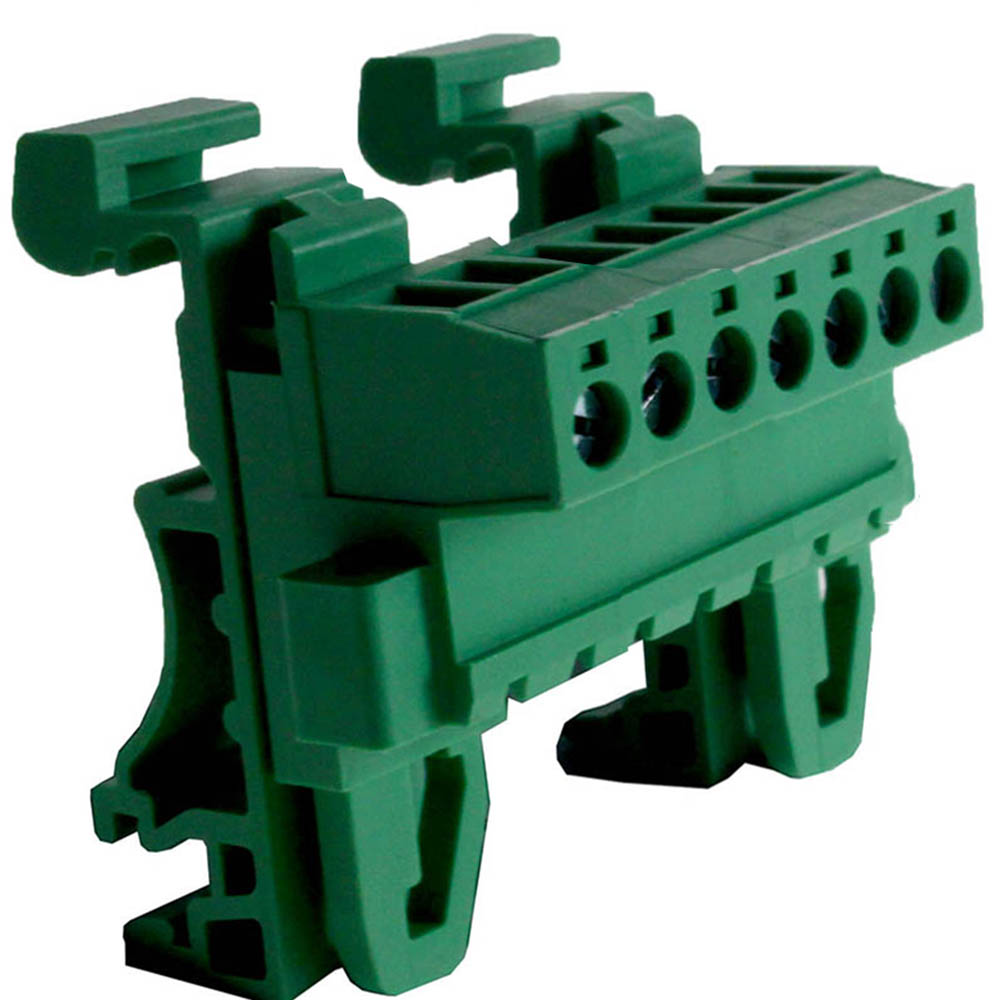

CTBPD96HJ/7FL |
7 |
15 A |
45,7 mm |
42 mm |
31,5 mm |
5.08mm Anschlussklemme zur Hutschienenbefestigung (Stecker) horizontal mit Flansch, 7-polig |
|
|
|

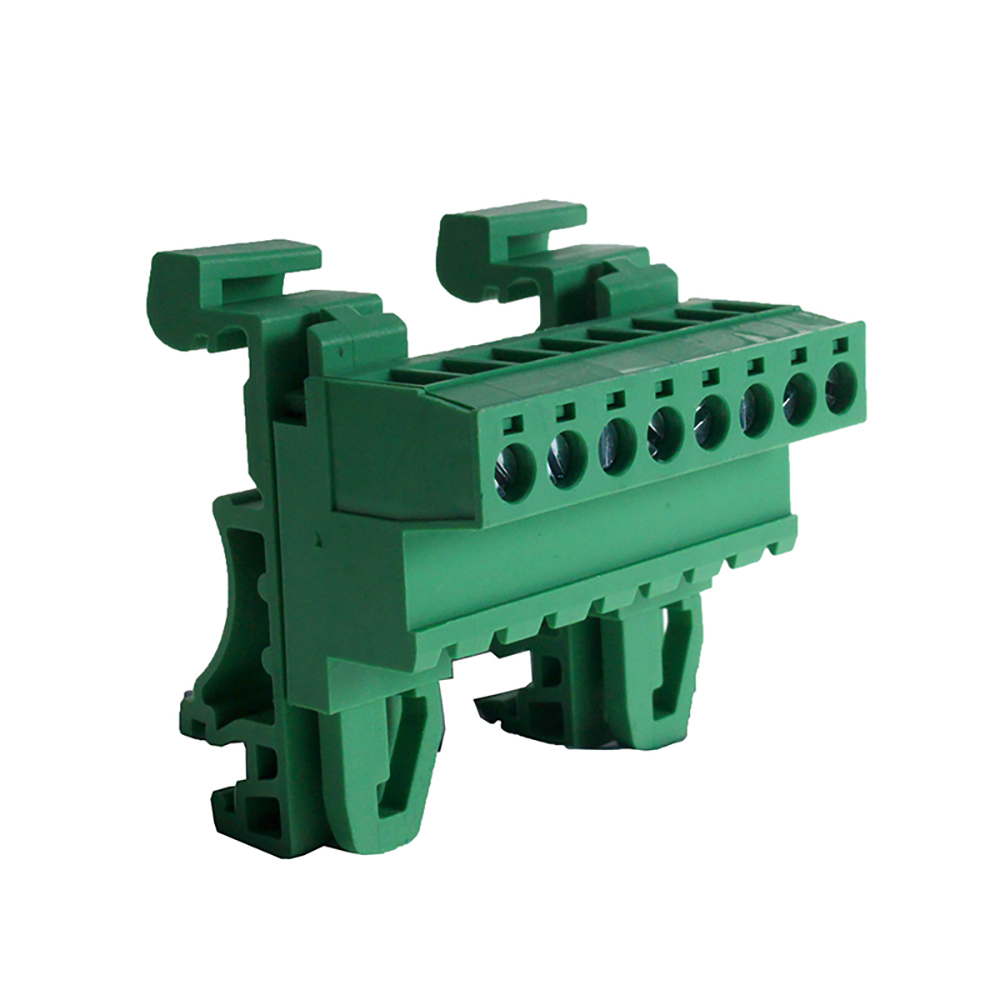

CTBPD96HJ/8 |
8 |
15 A |
42 mm |
42 mm |
31,5 mm |
5.08mm Anschlussklemme zur Hutschienenbefestigung (Stecker) horizontal, 8-polig |
|
|
|

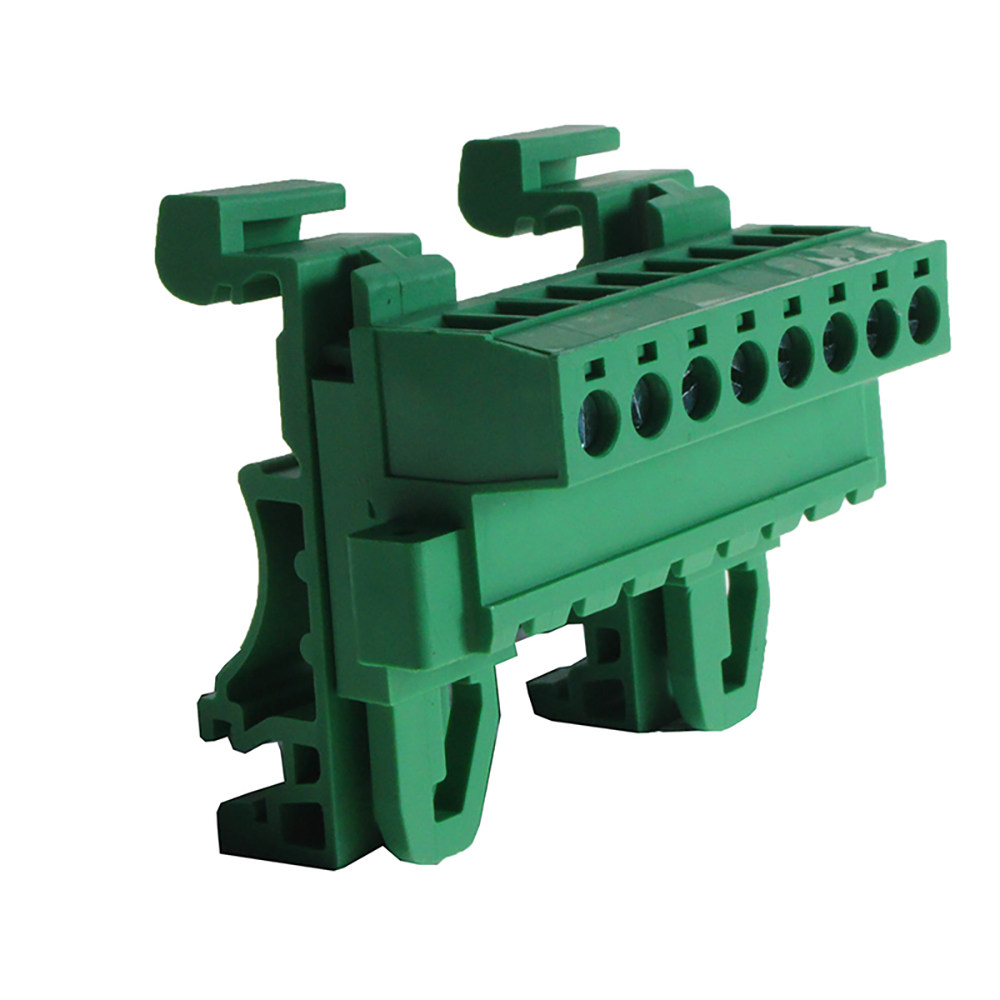

CTBPD96HJ/8FL |
8 |
15 A |
50,8 mm |
42 mm |
31,5 mm |
5.08mm Anschlussklemme zur Hutschienenbefestigung (Stecker) horizontal mit Flansch, 8-polig |
|
|
|

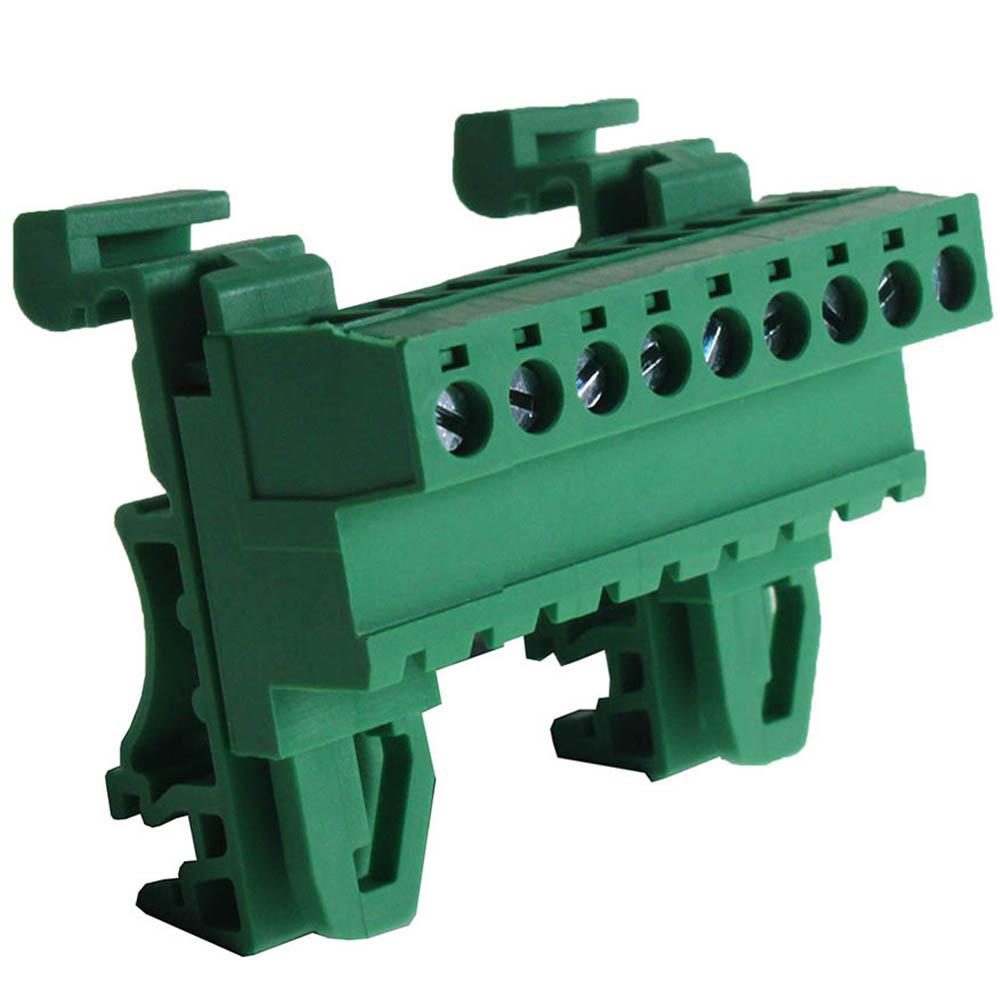

CTBPD96HJ/9 |
9 |
15 A |
47,1 mm |
42 mm |
31,5 mm |
5.08mm Anschlussklemme zur Hutschienenbefestigung (Stecker) horizontal, 9-polig |
|
|
|

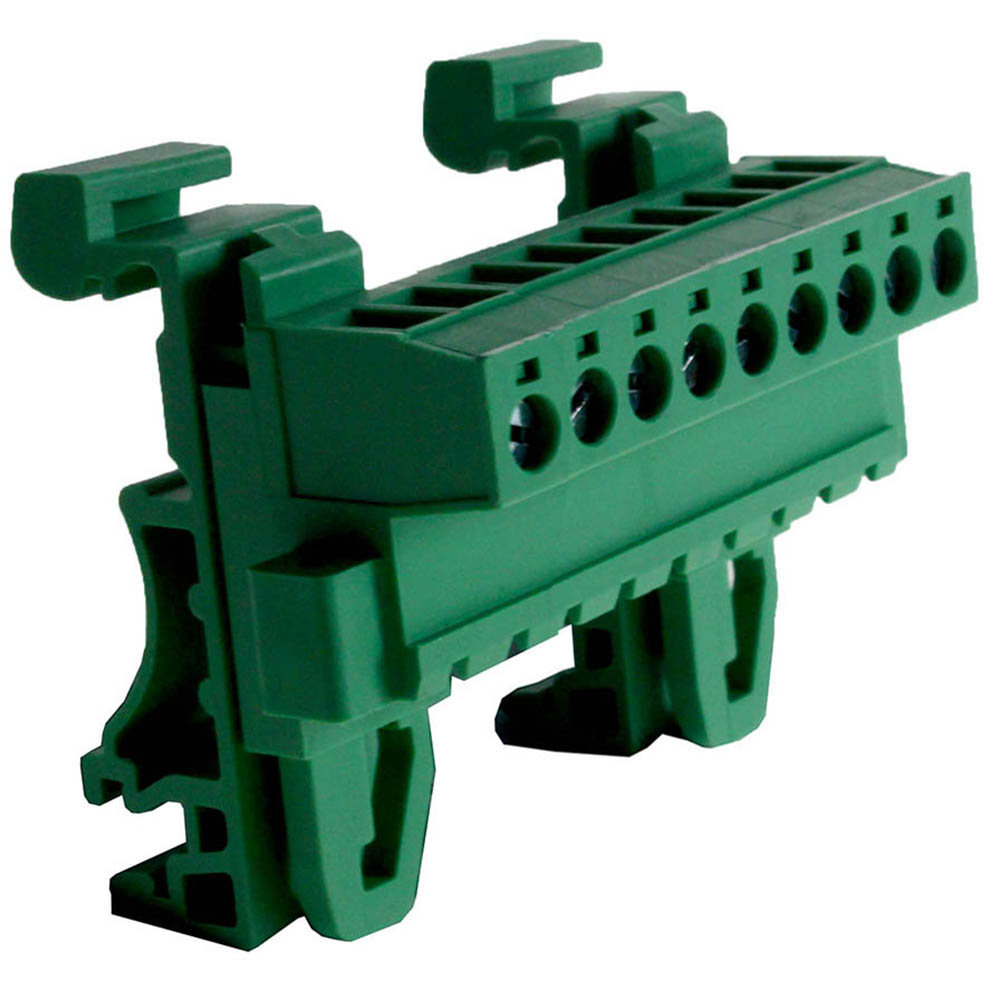

CTBPD96HJ/9FL |
9 |
15 A |
55,9 mm |
42 mm |
31,5 mm |
5.08mm Anschlussklemme zur Hutschienenbefestigung (Stecker) horizontal mit Flansch, 9-polig |
|
|
|

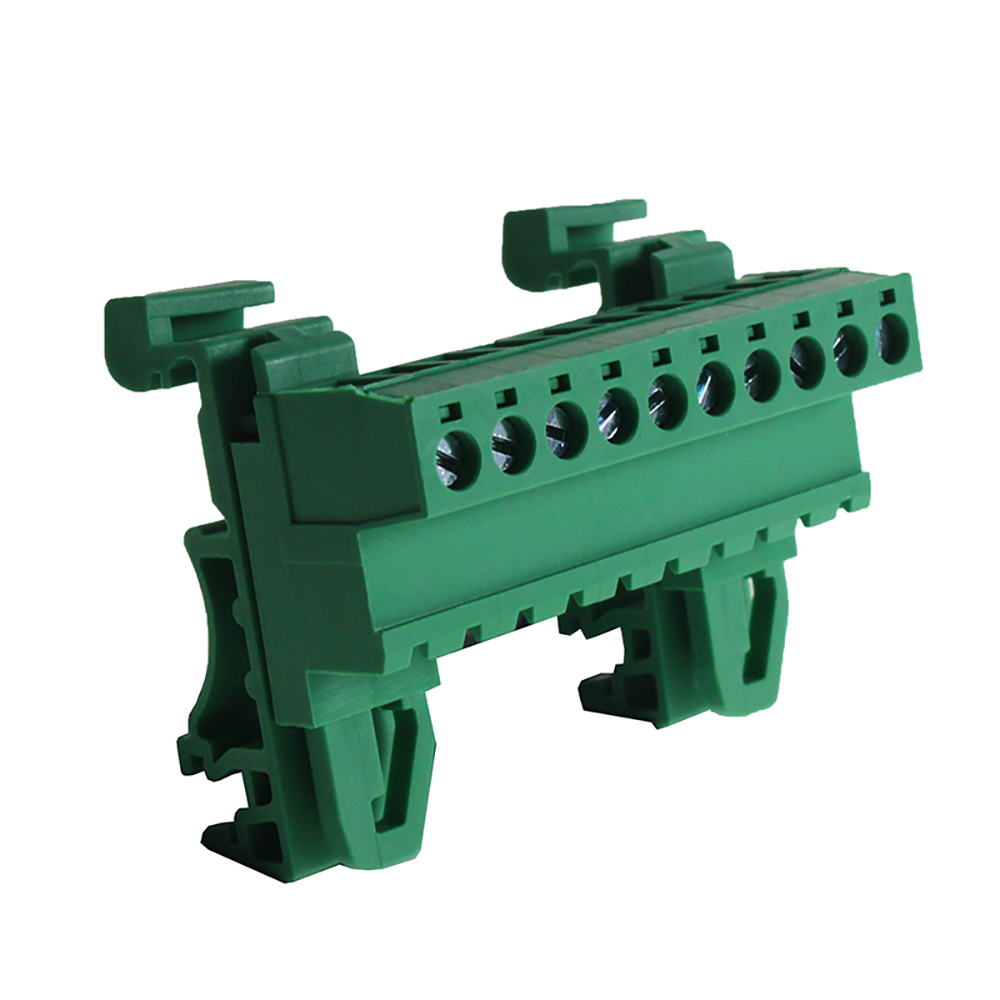

CTBPD96HJ/10 |
10 |
15 A |
52,2 mm |
42 mm |
31,5 mm |
5.08mm Anschlussklemme zur Hutschienenbefestigung (Stecker) horizontal, 10-polig |
|
|
|

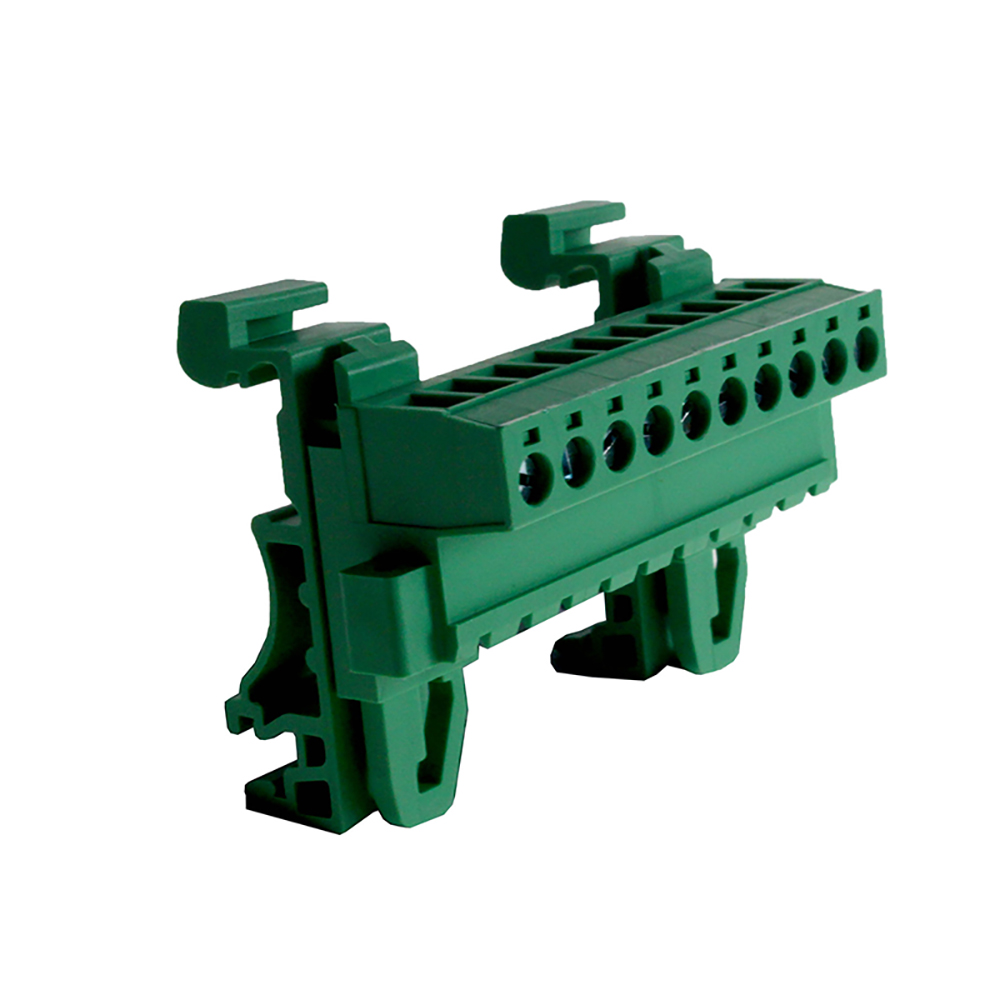

CTBPD96HJ/10FL |
10 |
15 A |
61 mm |
42 mm |
31,5 mm |
5.08mm Anschlussklemme zur Hutschienenbefestigung (Stecker) horizontal mit Flansch, 10-polig |
|
|
|

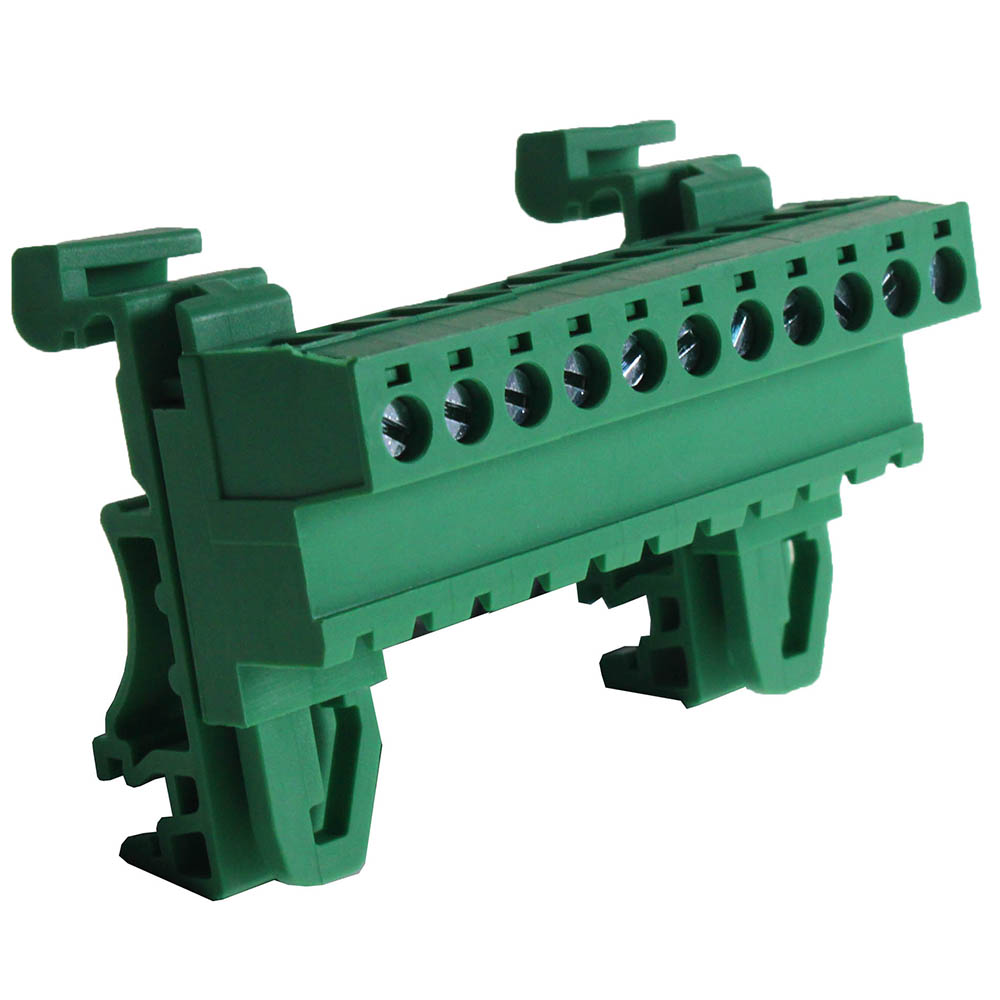

CTBPD96HJ/11 |
11 |
15 A |
57,3 mm |
42 mm |
31,5 mm |
5.08mm Anschlussklemme zur Hutschienenbefestigung (Stecker) horizontal, 11-polig |
|
|
|

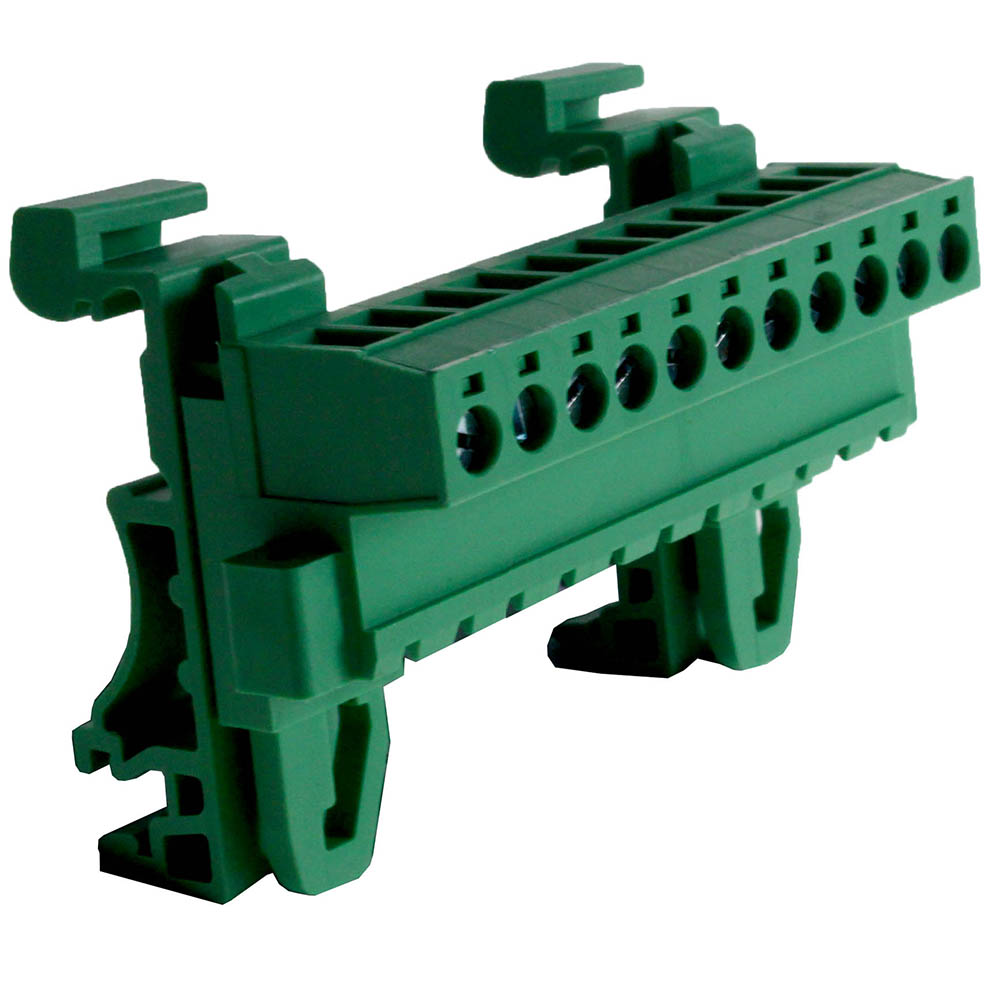

CTBPD96HJ/11FL |
11 |
15 A |
66 mm |
42 mm |
31,5 mm |
5.08mm Anschlussklemme zur Hutschienenbefestigung (Stecker) horizontal mit Flansch, 11-polig |
|
|
|

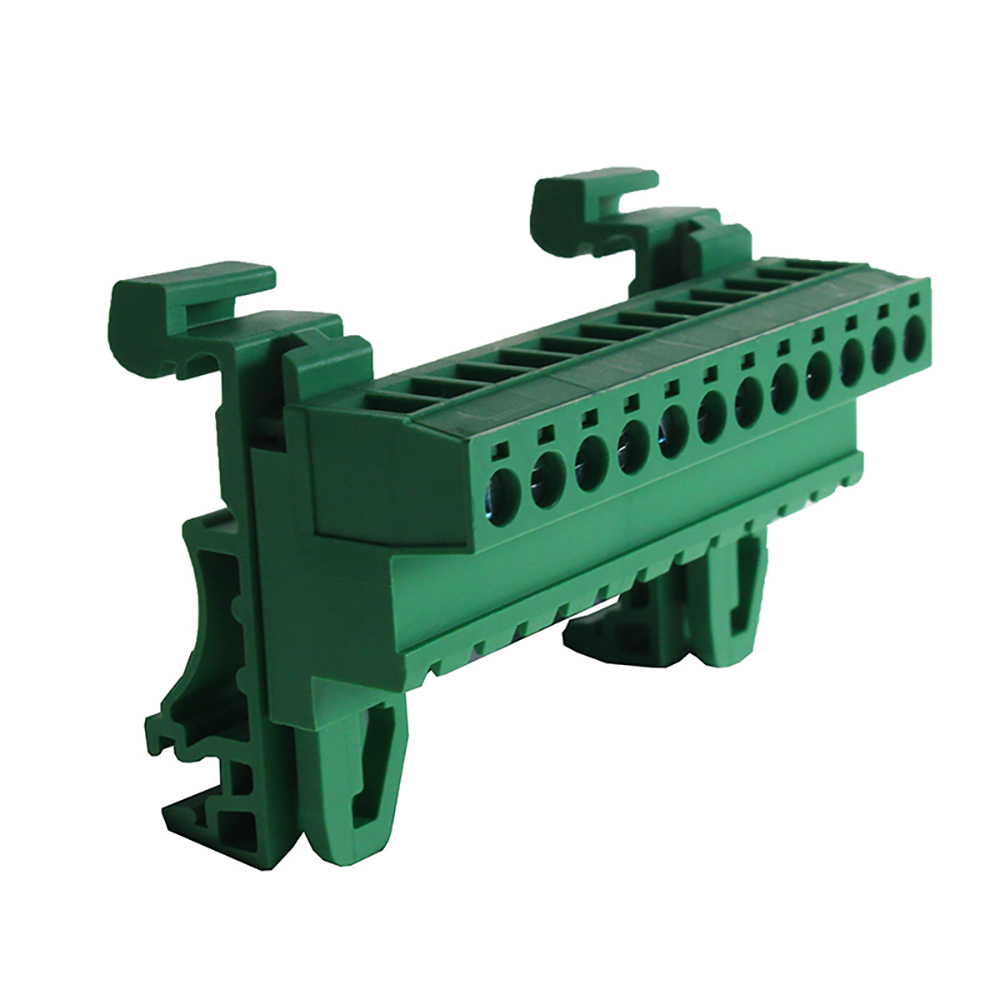

CTBPD96HJ/12 |
12 |
15 A |
62,4 mm |
42 mm |
31,5 mm |
5.08mm Anschlussklemme zur Hutschienenbefestigung (Stecker) horizontal, 12-polig |
|
|
|

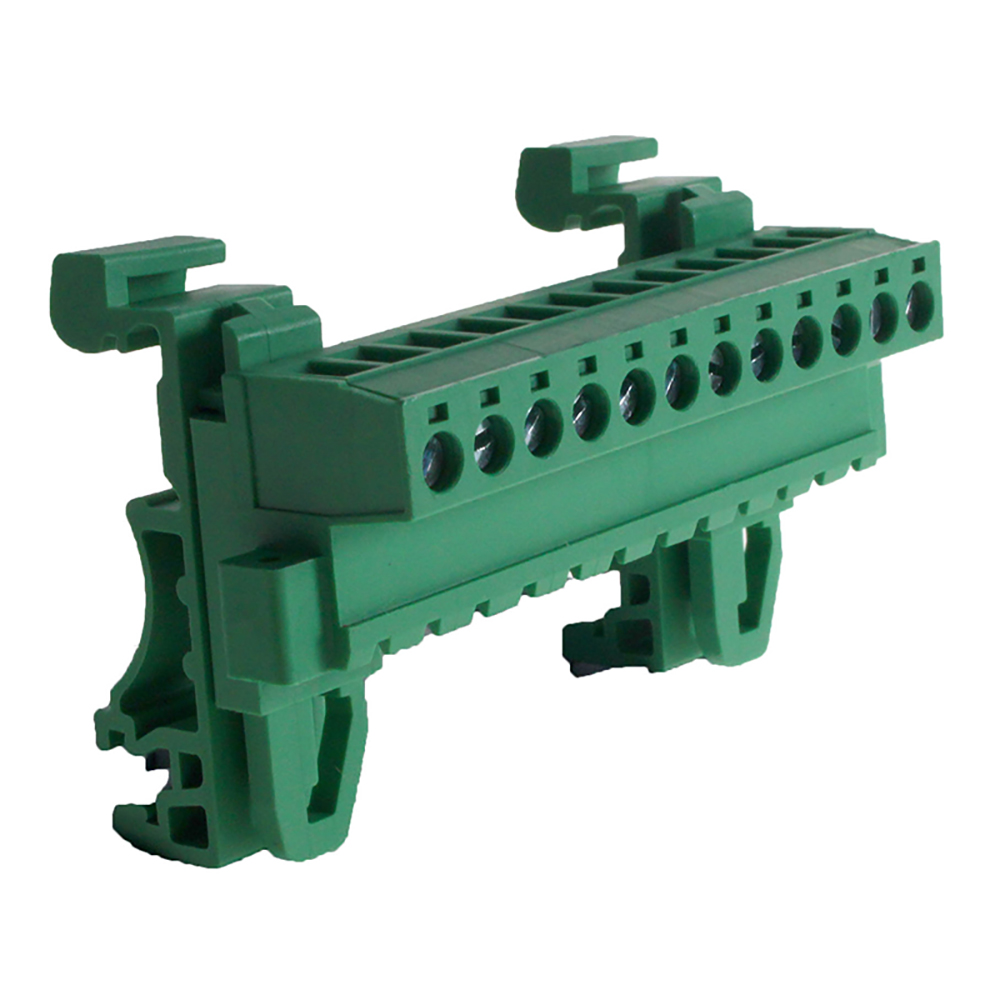

CTBPD96HJ/12FL |
12 |
15 A |
71,1 mm |
42 mm |
31,5 mm |
5.08mm Anschlussklemme zur Hutschienenbefestigung (Stecker) horizontal mit Flansch, 12-polig |
|
|
