Hutschienengehäuse Serie CDIB

Das montagefreundliche Gehäuse der Serie CDIB ist durch seine modulare Bauweise vielseitig einsetzbar und ermöglicht eine frei kombinierbare Zusammensetzung des Gehäusezubehörs.

Das Gehäuse ist in flacher Ausführung (Low Profile) bzw. hoher Ausführung (Deep Profile) erhältlich.

Die aufgeführten Varianten mit 2 seitliche Öffnungen für Klemmenausgänge sind auf Anfrage auch mit einer bzw. ohne Öffnung für Klemmenabgänge erhältlich.

Das Gehäuse ist für eine Befestigung auf der DIN- und Hut-Schiene nach DIN EN 50022 oder eine direkte Wandmontage geeignet. Die Montage der Leiterplatte ist sowohl horizontal als auch vertikal möglich. Das Gehäuse eignet sich ebenfalls für Infrarot-Anwendungen.

Verkaufseinheit (VKE): 1 Stk.

Zur Übernahme auf die Merkliste oder eine Anfrage wählen Sie bitte zunächst die gewünschte Variante.

Serie CDIB_Deep Profile
Serie CDIB_Deep Profile
Serie CDIB_Low Profile
  • Serie CDIB_Low Profile

    CDIB-3-L2Gehäuse mit 2 Öffnungen für Klemmenabgänge (seitl.), Low Profile

    Länge:90 mm Breite:53 mm Höhe:31.9 mm Farbe Gehäuse:Grau

  • Serie CDIB_Deep Profile

    CDIB-3-D2Gehäuse mit 2 Öffnungen für Klemmenabgänge (seitl.), Deep Profile

    Länge:90 mm Breite:53 mm Höhe:114 mm Farbe Gehäuse:Grau

  • Serie CDIB_Low Profile_mit integriertem Zwischenboden

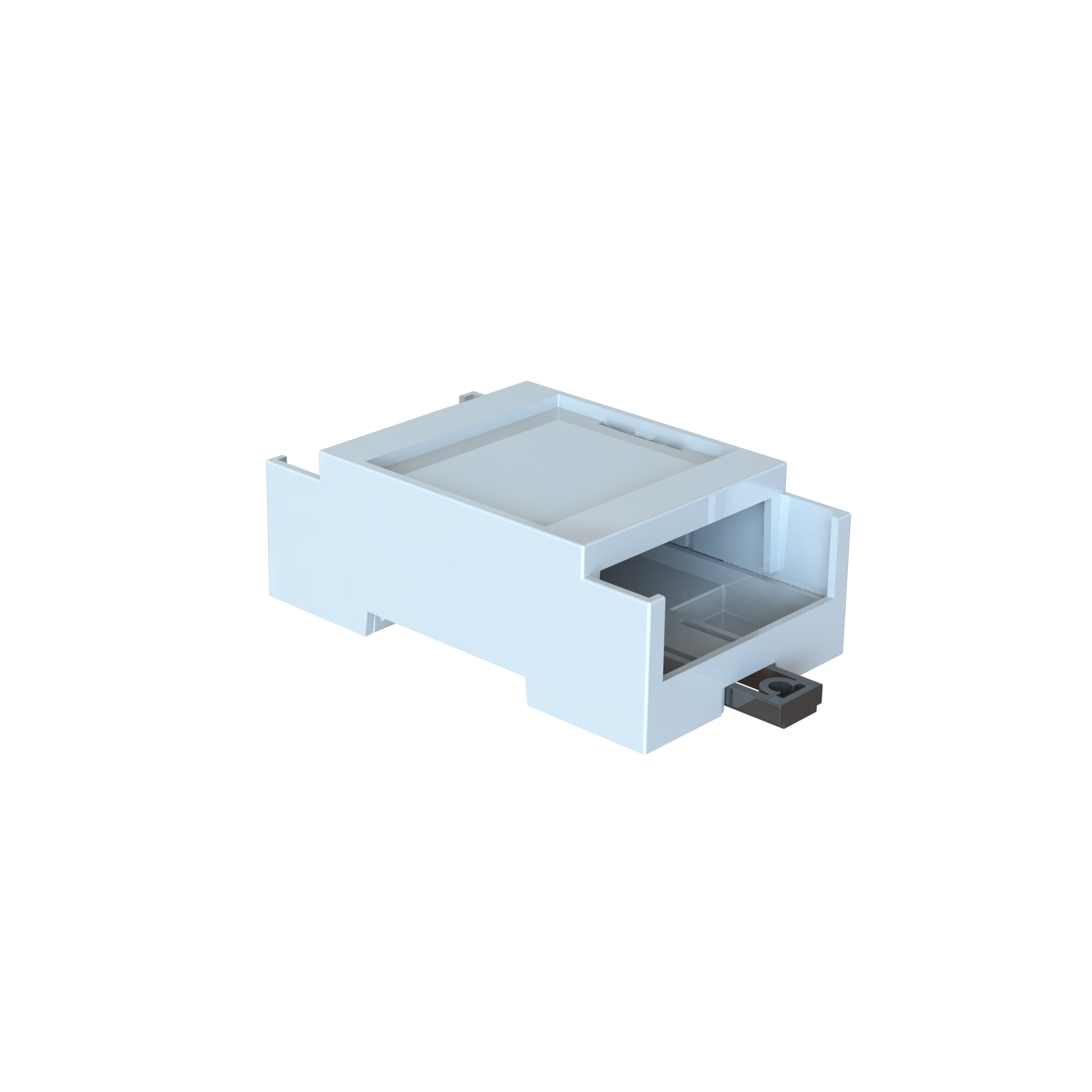

    CDIB-3ST-L2Gehäuse mit 2 Öffnungen für Klemmenabgänge (seitl.), mit integriertem Zwischenboden, Low Profile

    Länge:90 mm Breite:53 mm Höhe:31.9 mm Farbe Gehäuse:Grau

  • Serie CDIB_Deep Profile_mit integriertem Zwischenboden

    CDIB-3ST-D2Gehäuse mit 2 Öffnungen für Klemmenabgänge (seitl.), mit integriertem Zwischenboden, Deep Profile

    Länge:90 mm Breite:53 mm Höhe:114 mm Farbe Gehäuse:Grau

  • Serie CDIB_Low Profile

    CDIB-6-L2Gehäuse mit 2 Öffnungen für Klemmenabgänge (seitl.), Low Profile

    Länge:106 mm Breite:90 mm Höhe:31.9 mm Farbe Gehäuse:Grau

  • Serie CDIB_Deep Profile

    CDIB-6-D2Gehäuse mit 2 Öffnungen für Klemmenabgänge (seitl.), Deep Profile

    Länge:106 mm Breite:90 mm Höhe:114.1 mm Farbe Gehäuse:Grau

  • Serie CDIB_Low Profile_mit integriertem Zwischenboden

    CDIB-6ST-L2Gehäuse mit 2 Öffnungen für Klemmenabgänge (seitl.), mit integriertem Zwischenboden, Low Profile

    Länge:106 mm Breite:90 mm Höhe:31.9 mm Farbe Gehäuse:Grau

  • Serie CDIB_Deep Profile_mit integriertem Zwischenboden

    CDIB-6ST-D2Gehäuse mit 2 Öffnungen für Klemmenabgänge (seitl.), mit integriertem Zwischenboden, Deep Profile

    Länge:106 mm Breite:90 mm Höhe:114.1 mm Farbe Gehäuse:Grau

Länge:106 mm
Breite:90 mm
Material Gehäuse:Polycarbonat
UL-geprüft (Gehäuse):ja
Brandschutzklasse (UL) des Materials:UL94-V0
Farbe Gehäuse:Grau
Lieferumfang:

Gehäuse, Gehäuseunterteil, Befestigungsclips

Auf Anfrage (ab größeren Stückzahlen):
  • Gehäuse mit 1 seitl. Öffnung für Klemmenausgänge
  • Gehäuse ohne seitl. Öffnungen für Klemmenausgänge
  • Bearbeitungen Symbol

    BEAR-CUSTOMBearbeitungen für unser komplettes Gehäuseprogramm: Fräsungen, Bohrungen, Ausschnitte, Absenkungen für alle möglichen technische Anwendungen

  • Bedruckung und Gravur Symbol

    BEAR-PRINTDigitaldruck für Gehäuse, Anschlussklemmen und weiteren Komponenten
