Technische Daten & Eigenschaften
| Basismaterial | Kunststoff |
|---|---|
| Material, Werkstoff | Polyamid |
| Farbe | Grau |
| Hutschienenmontage | ja |
| Für Leiterplattenbreite | 72mm |
| Brennbarkeitsklasse | UL94-V0 |
| IP-Schutzart | IP00 |
| Kategorie | Hutschienengehäuse, Platinenhalter |
Beschreibung
Platinenhalter für Platinen mit 72mm Breite.
Der Platinenhalter der Serie CIME erlaubt durch seine modulare Bauweise die Aufnahme von 72mm breiten Leiterplatten in den verschiedensten Längen (siehe Tabelle).
Der Platinenhalter kann in der gewünschten Länge mit Hilfe von End- und Zwischenelementen in den verschiedensten Ausführungen und Längen zusammengesteckt werden. Der Halter ist für eine Befestigung auf der DIN- und Hut-Schiene nach DIN EN 50022 oder eine direkte Wandmontage geeignet.
Der Platinenhalter der Serie CIME erlaubt durch seine modulare Bauweise die Aufnahme von 72mm breiten Leiterplatten in den verschiedensten Längen (siehe Tabelle).
Der Platinenhalter kann in der gewünschten Länge mit Hilfe von End- und Zwischenelementen in den verschiedensten Ausführungen und Längen zusammengesteckt werden. Der Halter ist für eine Befestigung auf der DIN- und Hut-Schiene nach DIN EN 50022 oder eine direkte Wandmontage geeignet.
Sonderanfertigung
Produktvarianten
Bestell-Nr. | Länge | Breite | Höhe | Farbe | IP-Schutzart | Kurzbeschreibung | Details | Angefragte Menge, mehrere mit '/' trennen | |
|---|---|---|---|---|---|---|---|---|---|
|
CIME-M-BE1125 |
11,25 mm |
72 mm |
20 mm |
Grau |
IP00 |
Zwischenelement, Breite = 11,25mm, für 72mm breite Leiterplatten |
|
|
|
CIME-M-BE2250 |
22,5 mm |
72 mm |
20 mm |
Grau |
IP00 |
Zwischenelement, Breite = 22,50mm, für 72mm breite Leiterplatten |
|
|
|
CIME-M-BE4500 |
45 mm |
72 mm |
20 mm |
Grau |
IP00 |

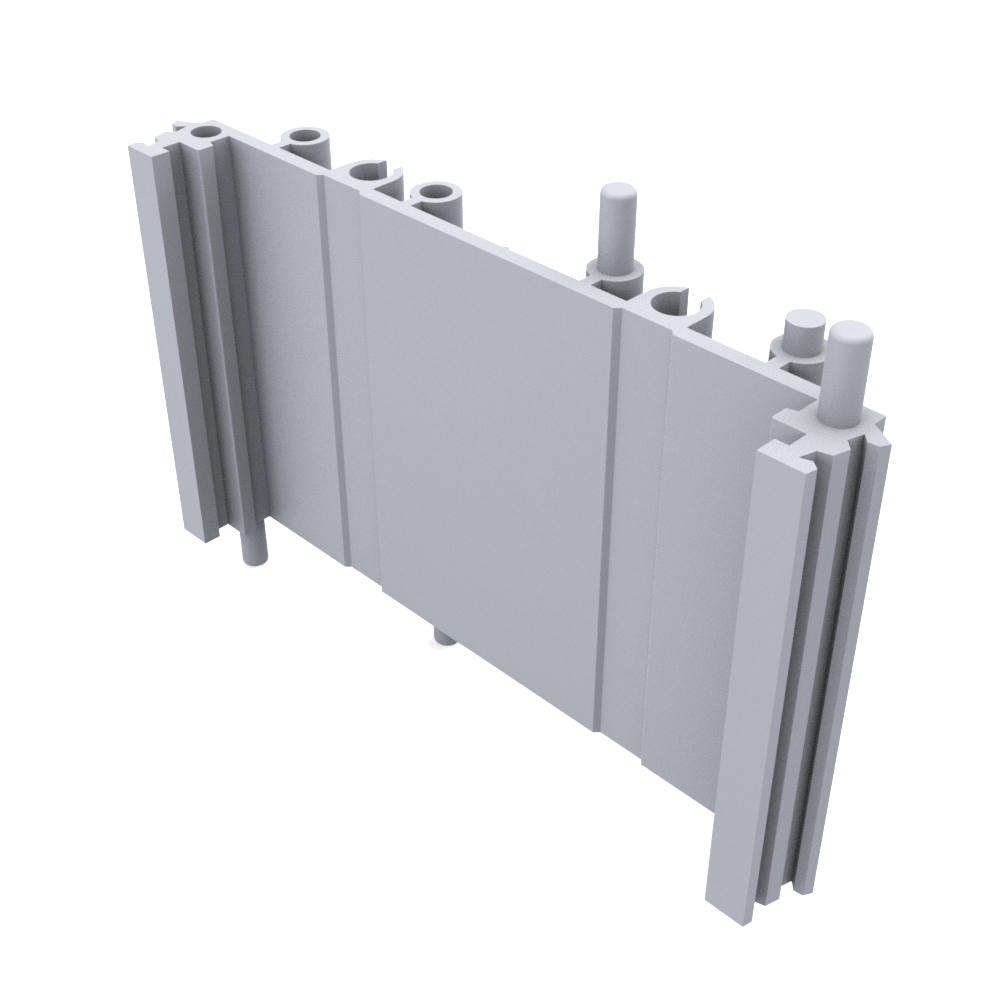

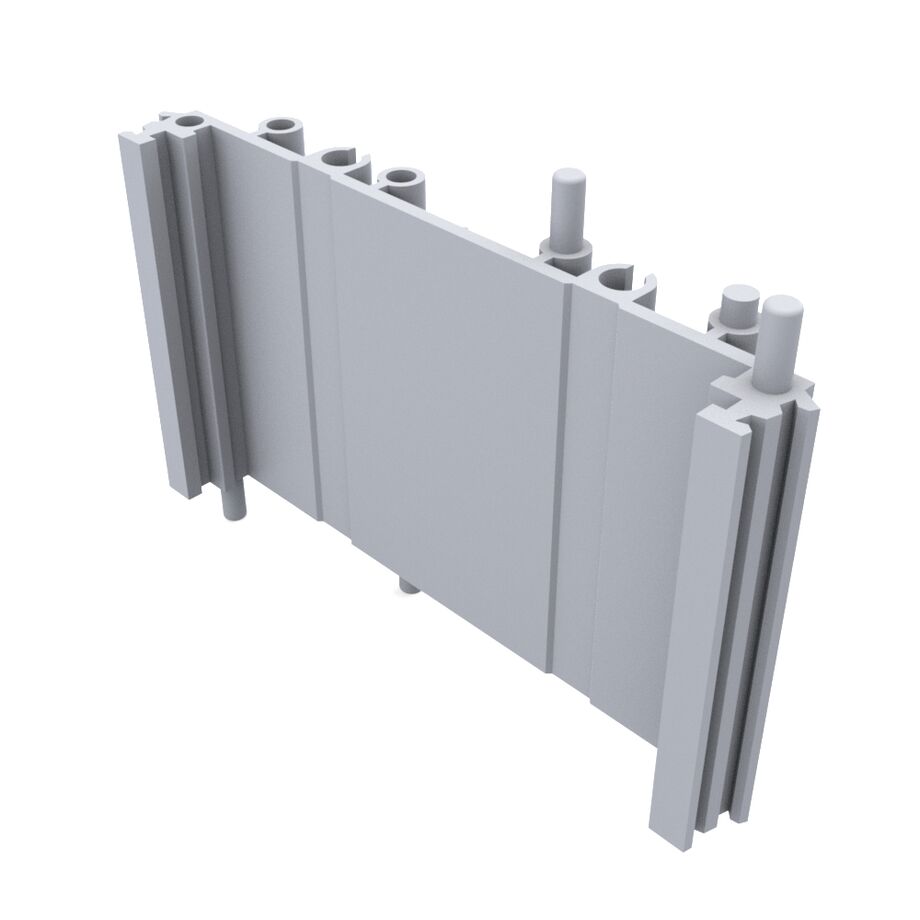

Zwischenelement, Breite = 45,00mm, für 72mm breite Leiterplatten |
|
|
|
CIME-M-FE0000 |
22 mm |
82 mm |
18 mm |
Grau |
IP00 |
Fußelement, für Platinenhalter für 72mm breite Leiterplatten |
|
|
|
CIME-M-MPF |
24 mm |
2 mm |
11 mm |
Grau |
IP00 |
Wandmontage-Kit für CIME-M-... ohne Fußelement |
|
|
|
CIME-M-MPR |
24 mm |
2 mm |
11 mm |
Grau |
IP00 |
Wandmontage-Kit für CIME-M-... mit Fußelement |
|
|
|
CIME-M-SCREWE |
11,3 mm |
5,53 mm |
5,53 mm |
Grau |
IP00 |
Schrauben für CIME-M |
|
|
|
CIME-M-SE1125 |
10 mm |
92 mm |
20 mm |
Grau |
IP00 |
Endelement, Breite = 11,25mm, für 72mm breite Leiterplatten |
|
|
|
CIME-M-SE2250 |
21,25 mm |
92 mm |
20 mm |
Grau |
IP00 |
Endelement, Breite = 22,50mm, für 72mm breite Leiterplatten |
|
|
|
CIME-M-SEF1125 |
18 mm |
82 mm |
29 mm |
Grau |
IP00 |

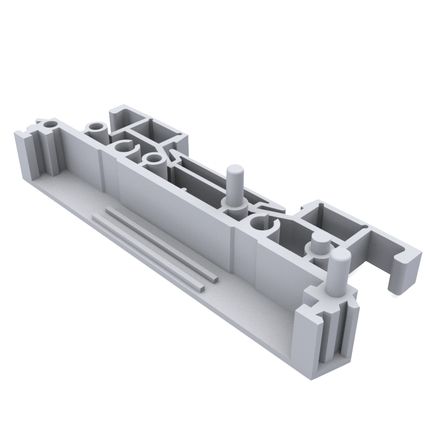

Endelement mit Fuß, Breite = 11,25mm, für 72mm breite Leiterplatten |
|
|
|
CIME-M-SEF2250 |
21,25 mm |
92 mm |
40 mm |
Grau |
IP00 |
Endelement mit Fuß, Breite = 22,50mm, für 72mm breite Leiterplatten |
|
|
