Technische Daten & Eigenschaften
| Basismaterial | Kunststoff |
|---|---|
| Material, Werkstoff | Polyamid |
| Farbe | Grau |
| Hutschienenmontage | ja |
| Für Leiterplattenbreite | 107mm |
| Brennbarkeitsklasse | UL94-V0 |
| IP-Schutzart | IP00 |
| Kategorie | Hutschienengehäuse, Platinenhalter |
Beschreibung
Platinenhalter für 107mm breite Leiterplatten.
Der Platinenhalter der Serie CIME erlaubt durch seine modulare Bauweise die Aufnahme von 107mm breiten Leiterplatten in den verschiedensten Längen (siehe Tabelle).
Der Platinenhalter kann in der gewünschten Länge mit Hilfe von End- und Zwischenelementen in den verschiedensten Ausführungen und Längen zusammengesteckt werden. Der Halter ist für eine Befestigung auf der DIN- und Hut-Schiene nach DIN EN 50022 oder eine direkte Wandmontage geeignet.
Der Platinenhalter der Serie CIME erlaubt durch seine modulare Bauweise die Aufnahme von 107mm breiten Leiterplatten in den verschiedensten Längen (siehe Tabelle).
Der Platinenhalter kann in der gewünschten Länge mit Hilfe von End- und Zwischenelementen in den verschiedensten Ausführungen und Längen zusammengesteckt werden. Der Halter ist für eine Befestigung auf der DIN- und Hut-Schiene nach DIN EN 50022 oder eine direkte Wandmontage geeignet.
Sonderanfertigung
Produktvarianten
Bestell-Nr. | Länge | Breite | Höhe | Farbe | IP-Schutzart | Kurzbeschreibung | Details | Angefragte Menge, mehrere mit '/' trennen | |
|---|---|---|---|---|---|---|---|---|---|
|
CIME-E-BE1850 |
18,5 mm |
107 mm |
35 mm |
Grau |
IP00 |
Zwischenelement, Breite = 18,50mm, für 107mm breite Leiterplatten |
|
|
|
CIME-E-BE3500 |
35 mm |
107 mm |
35 mm |
Grau |
IP00 |
Zwischenelement, Breite = 35,00mm, für 107mm breite Leiterplatten |
|
|
|
CIME-E-BEF1850 |
18,5 mm |
107 mm |
35 mm |
Grau |
IP00 |
Zwischenelement mit Fuß, Breite = 18,50mm, für 107mm breite Leiterplatten |
|
|
|

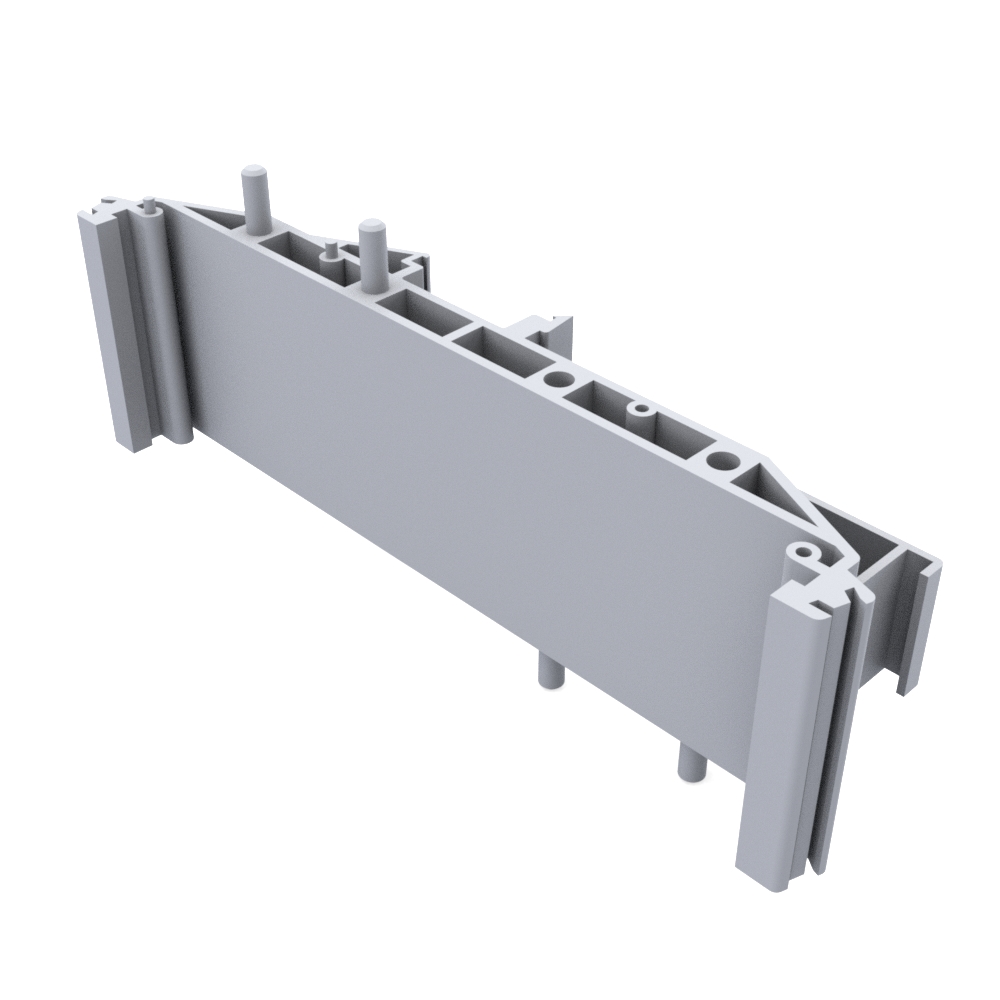

CIME-E-BEF3500 |
35 mm |
107 mm |
35 mm |
Grau |
IP00 |
Zwischenelement mit Fuß, Breite = 35,00mm, für 107mm breite Leiterplatten |
|
|
|
CIME-E-MPF |
27 mm |
3 mm |
11 mm |
Grau |
IP00 |
Wandbefestigung CIME-E, flach |
|
|
|
CIME-E-MPR |
27 mm |
3 mm |
11 mm |
Grau |
IP00 |
Wandbefestigung CIME-E, abgewinkelt |
|
|
|
CIME-E-SE1000 |
11,5 mm |
107 mm |
35 mm |
Grau |
IP00 |
Endelement, Breite = 11,50mm, für 107mm breite Leiterplatten |
|
|
|
CIME-E-SEF1000 |
11,5 mm |
107 mm |
35 mm |
Grau |
IP00 |
Endelement mit Fuß, Breite = 11,50mm, für 107mm breite Leiterplatten |
|
|
