Technische Daten & Eigenschaften
| Anschlussquerschnitt, eindrähtig (mm²) | 0,32-2,5 mm² |
|---|---|
| Anschlussquerschnitt, mehrdrähtig (mm²) | 0,32-2,5 mm² |
| Bemessungsspannung (UL) | 300 V |
| Bemessungsstrom (allgemein) | 10 A |
| Bemessungsstrom (UL) | 300 A |
| Kabeleingang (max.) | 1,3mm |
| Leiterquerschnitt (AWG) | 28-16 |
| Basismaterial | Kunststoff |
| Material, Werkstoff | Polyamid 66 |
| Rastermaß | 7,62 mm |
| Farbe | Grün |
| Anschlussart | Schraublos |
| Betriebstemperatur | -40 °C bis +115 °C |
| Bauhöhe / Profil | Standard |
| Steckbar / Verrastbar | — |
| Zuschneidbar | — |
| Brennbarkeitsklasse | UL94-V0 |
| UL-zertifiziert | |
| Kategorie | Federkraft-Platinensteckverbinder (schraublos) |
Beschreibung
Die vertikale Federkraft-Anschlussklemme ist besonders bei Anwendungen geeignet, die einen hoch-frequentierten Wechsel der Anschlusskabel erfordern. Der Platinen-Steckverninder hat ein Raster von 7,62mm.
Produktvarianten
Bestell-Nr. | Polzahl | Bemessungsstrom (allgemein) | Länge | Breite | Höhe | Kurzbeschreibung | Details | Angefragte Menge, mehrere mit '/' trennen | |
|---|---|---|---|---|---|---|---|---|---|
|

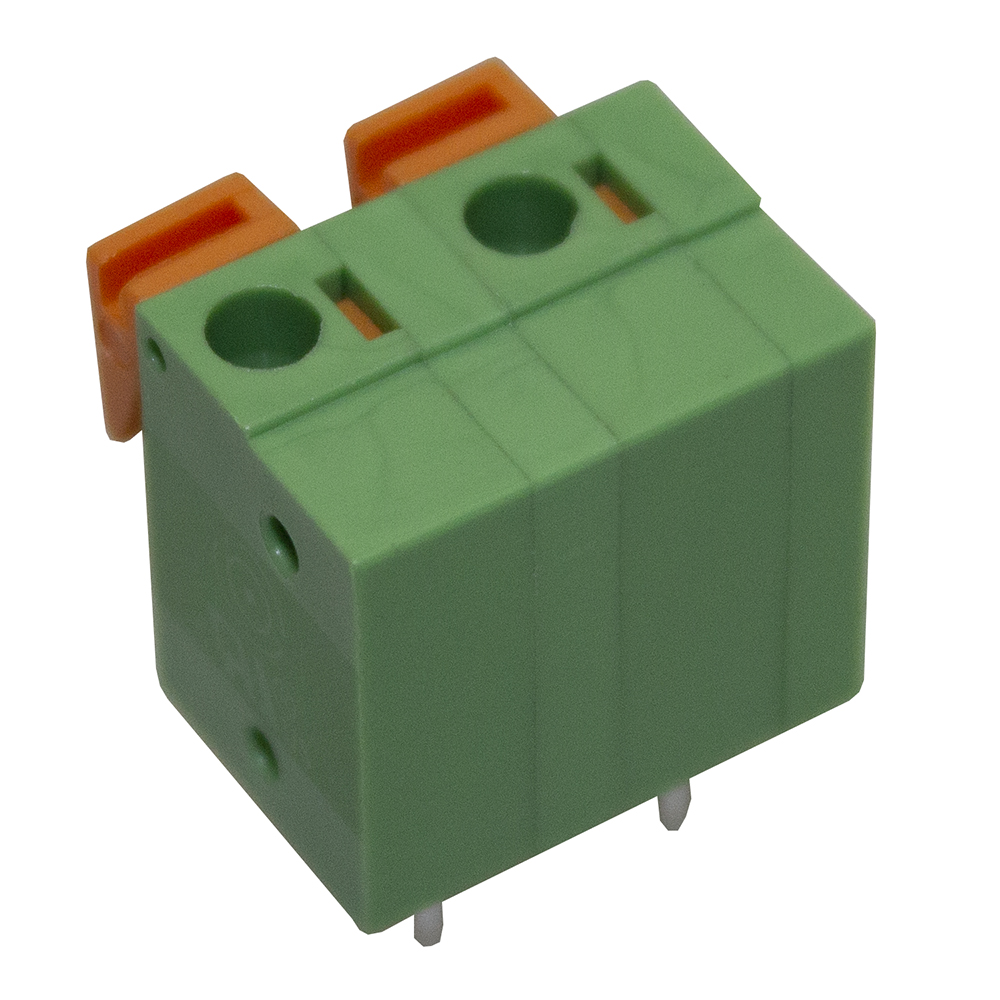

CSTBP762V/2 |
2 |
10 A |
17,78 mm |
13,55 mm |
14,2 mm |
7.62mm Federkraft-Anschlussklemme vertikal, 2-polig |
|
|
|

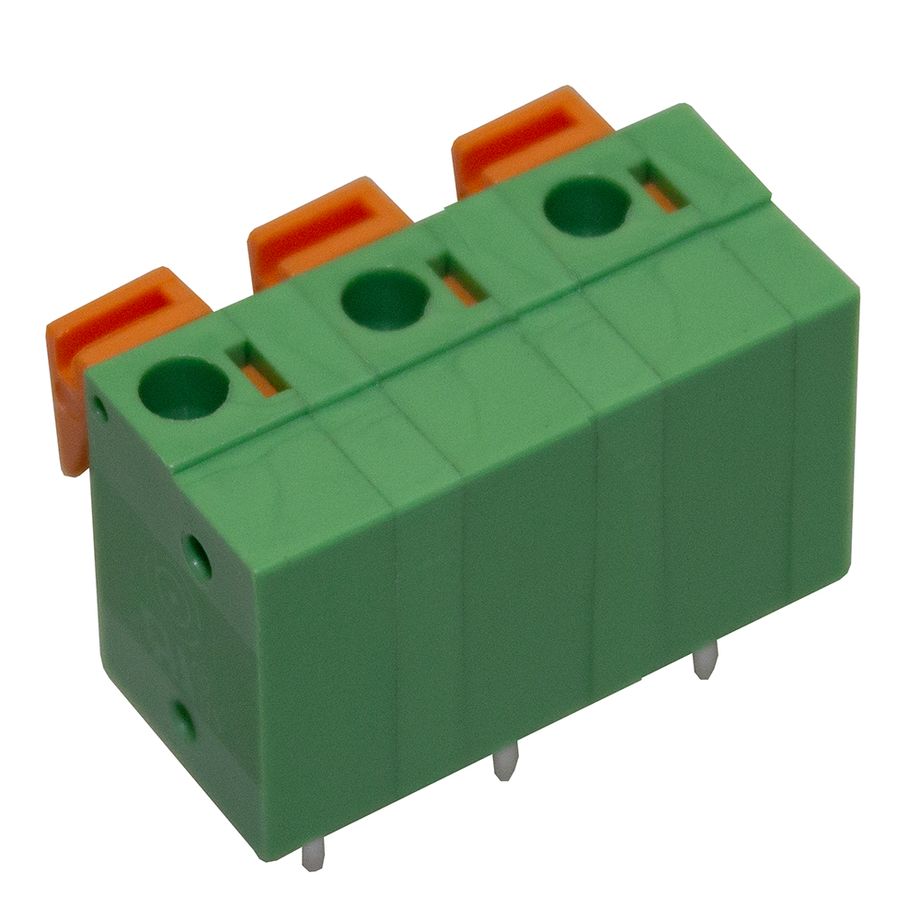

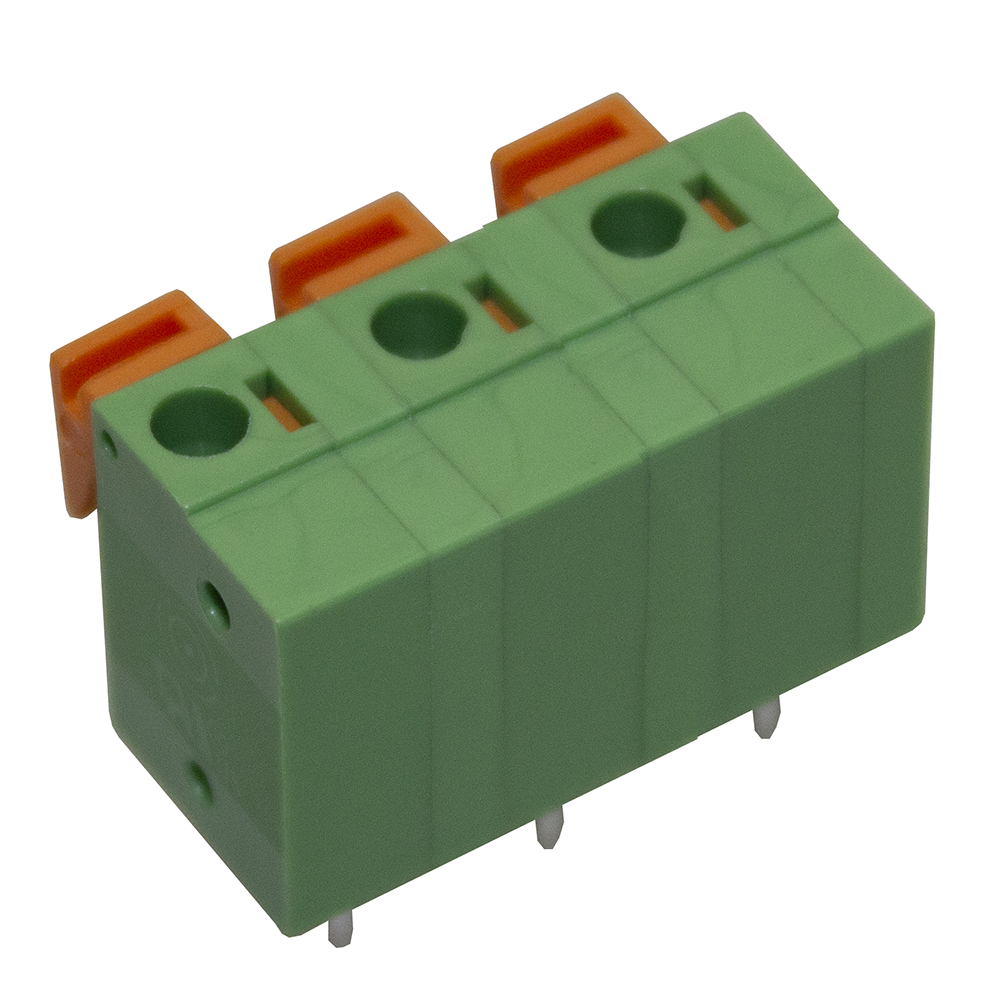

CSTBP762V/3 |
3 |
10 A |
25,4 mm |
13,55 mm |
14,2 mm |
7.62mm Federkraft-Anschlussklemme vertikal, 3-polig |
|
|
|

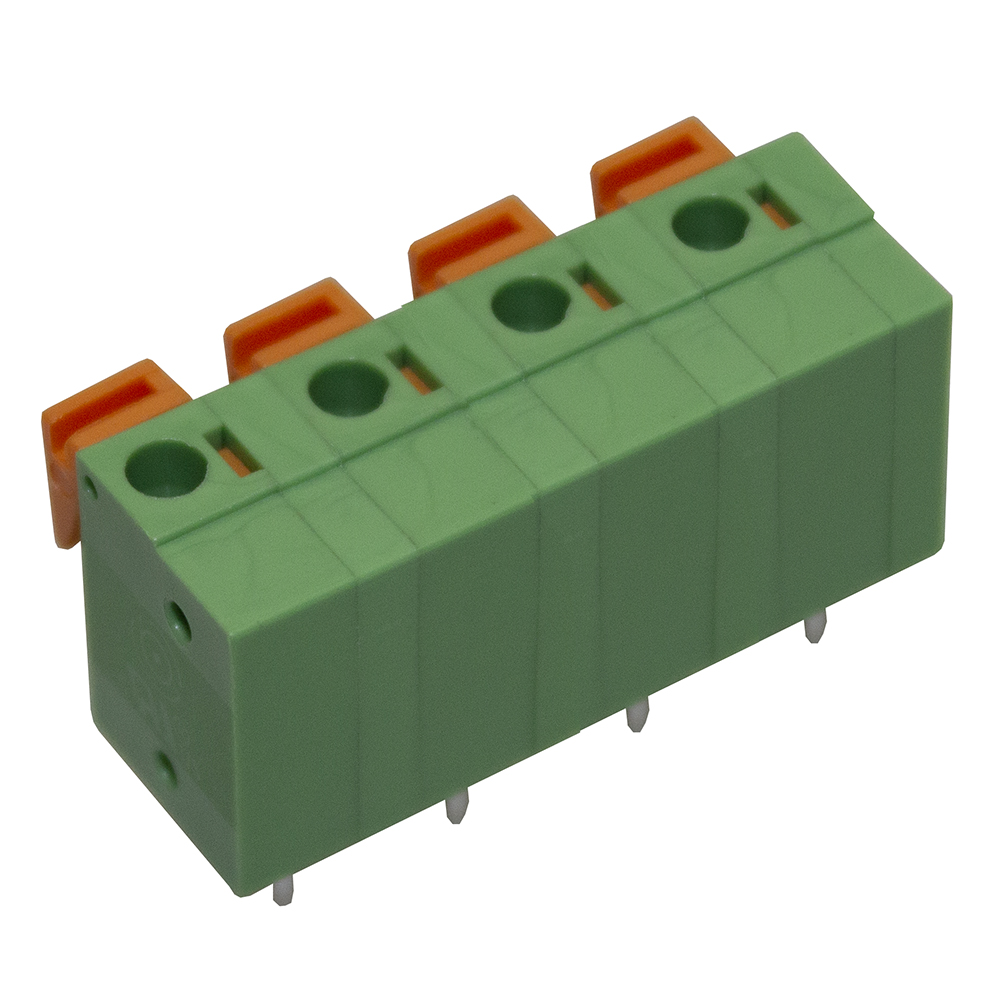

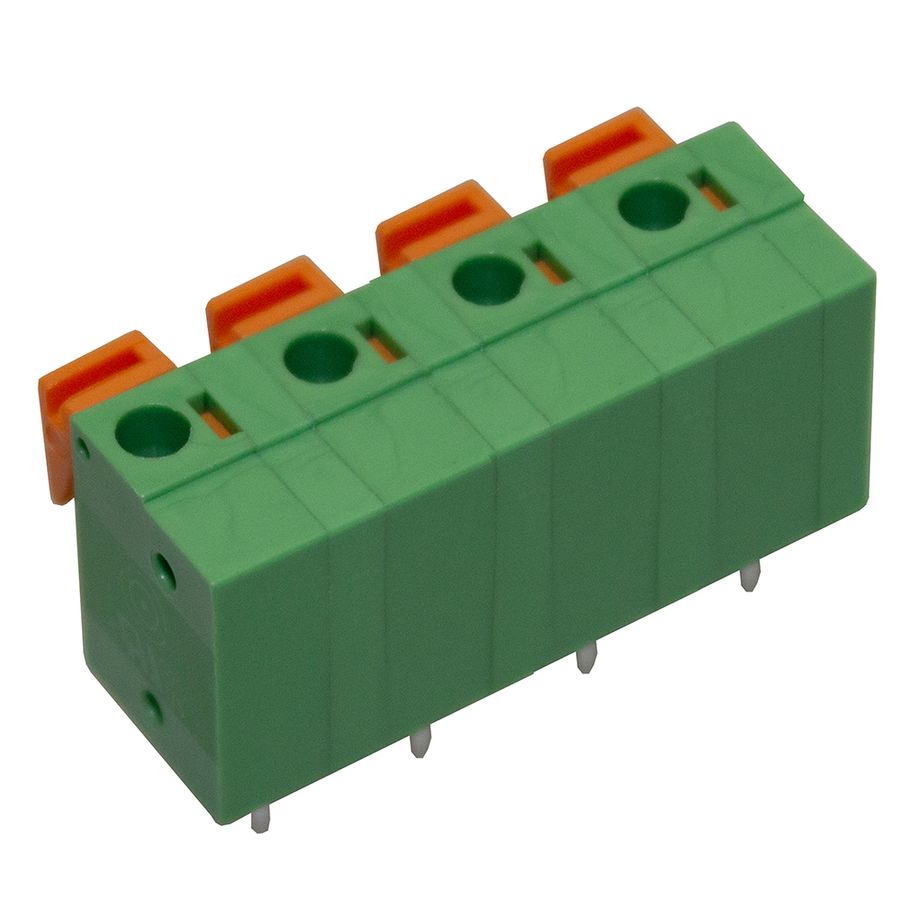

CSTBP762V/4 |
4 |
10 A |
33,02 mm |
13,55 mm |
14,2 mm |
7.62mm Federkraft-Anschlussklemme vertikal, 4-polig |
|
|
|

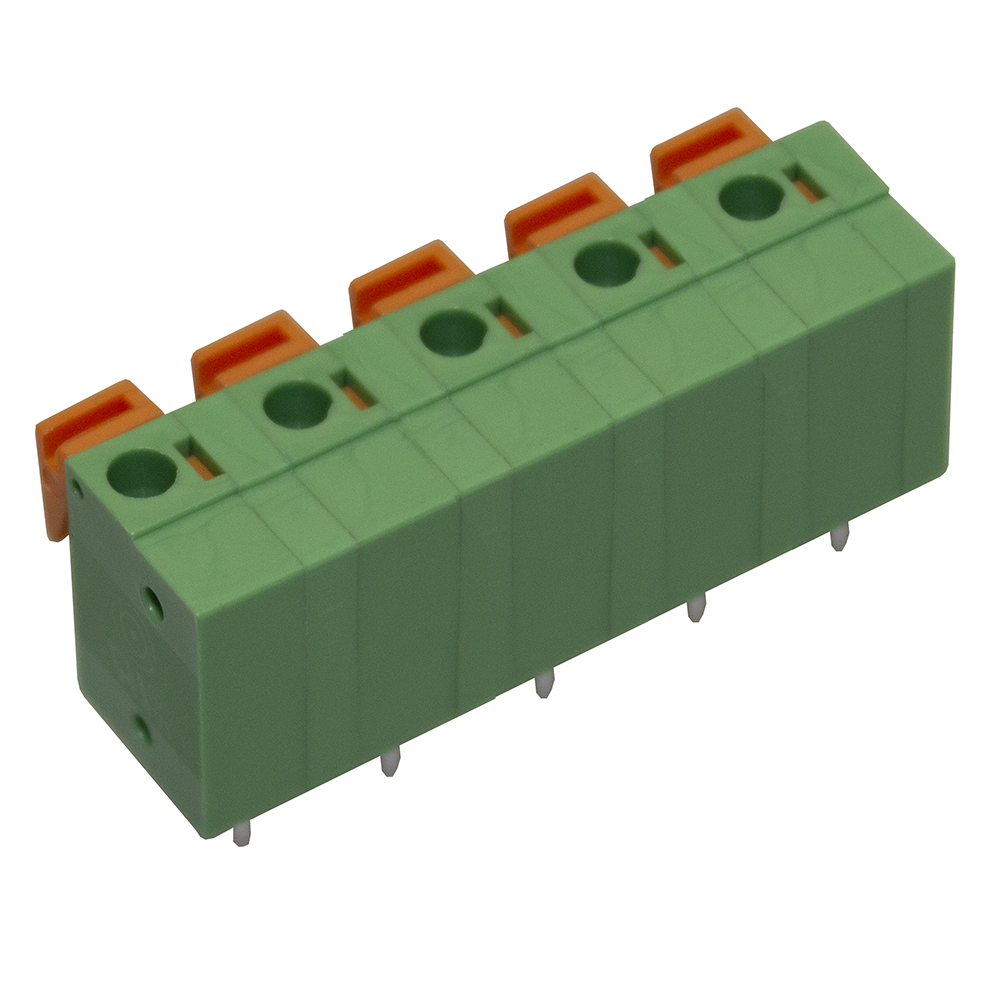

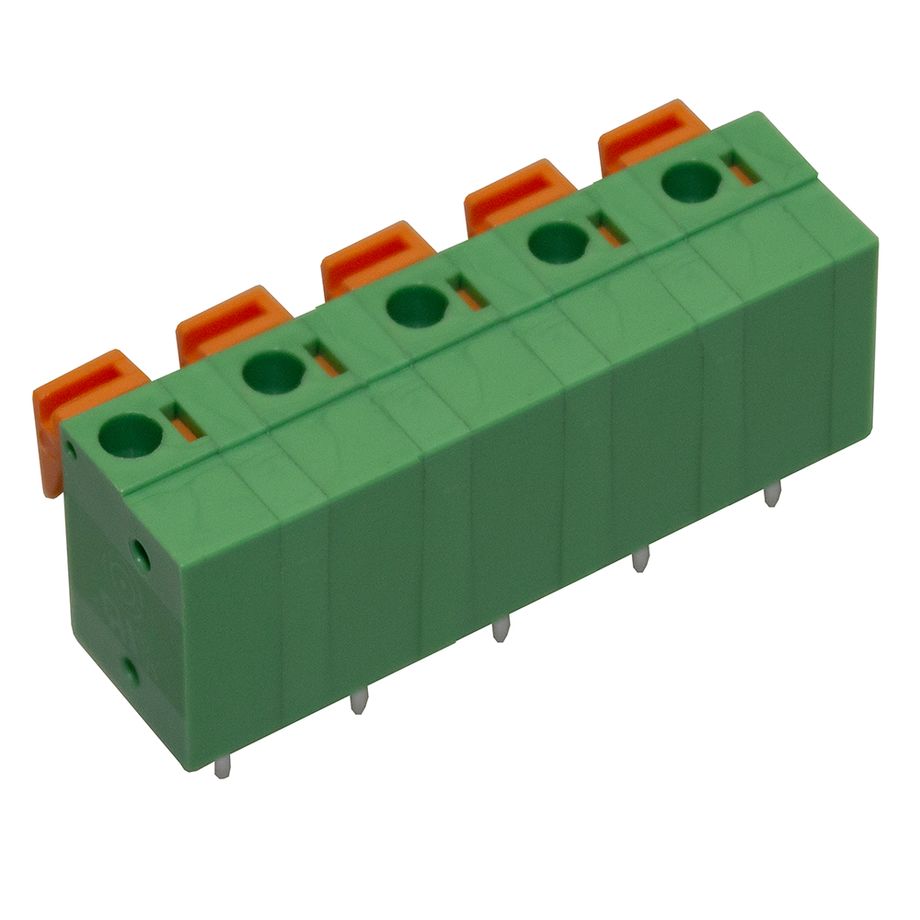

CSTBP762V/5 |
5 |
10 A |
40,64 mm |
13,55 mm |
14,2 mm |
7.62mm Federkraft-Anschlussklemme vertikal, 5-polig |
|
|
|

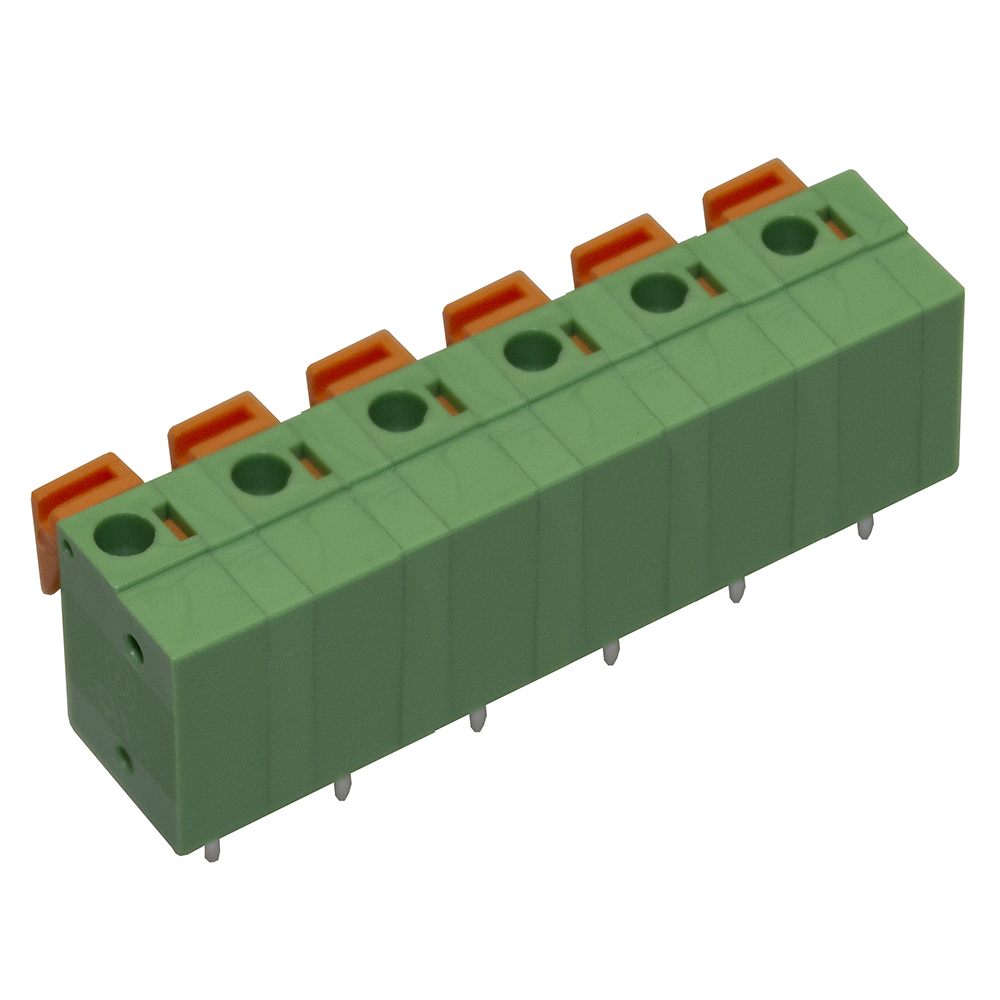

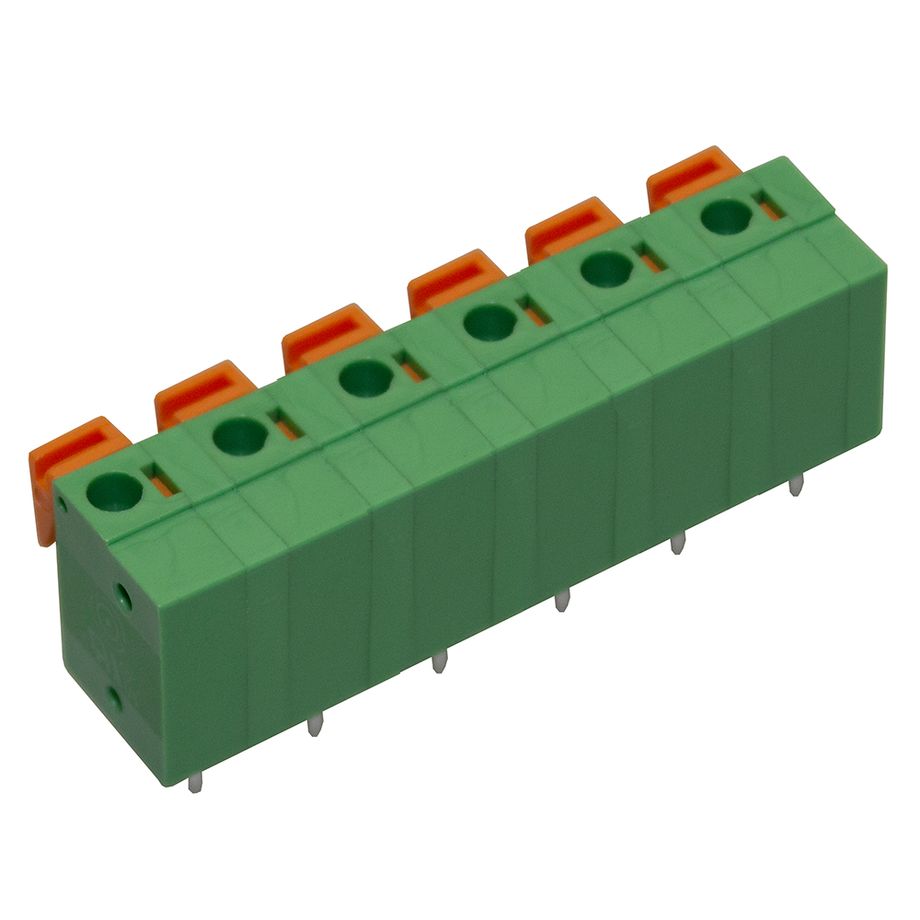

CSTBP762V/6 |
6 |
10 A |
48,26 mm |
13,55 mm |
14,2 mm |
7.62mm Federkraft-Anschlussklemme vertikal, 6-polig |
|
|
|

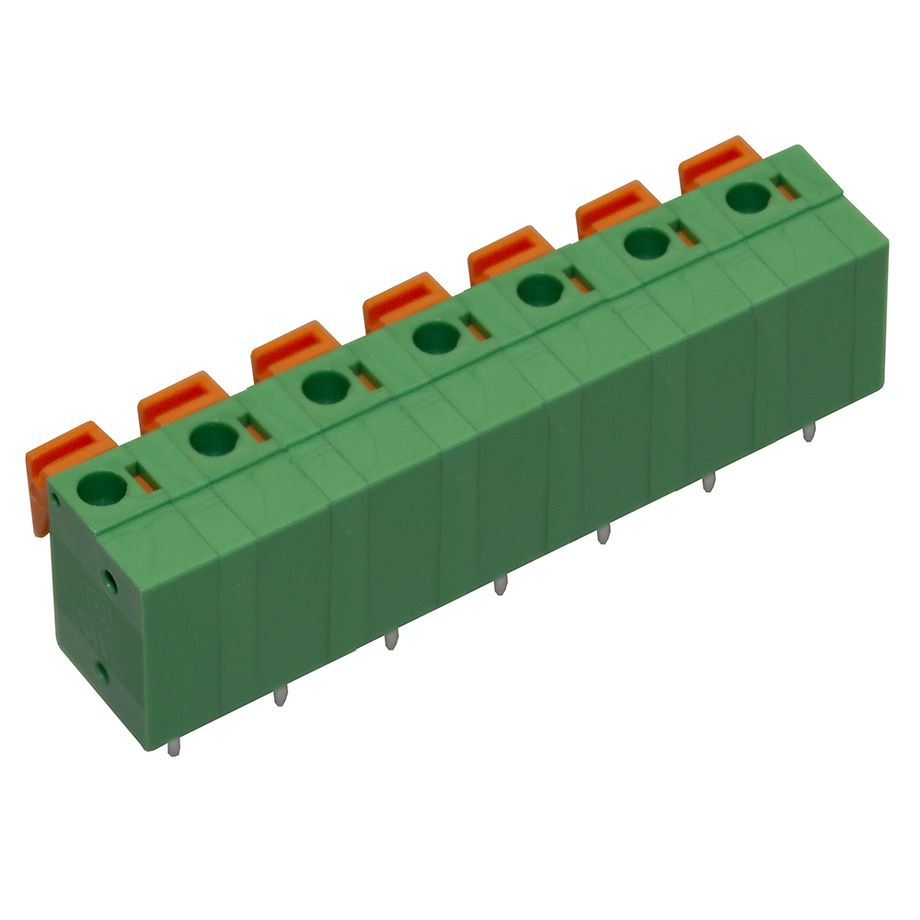

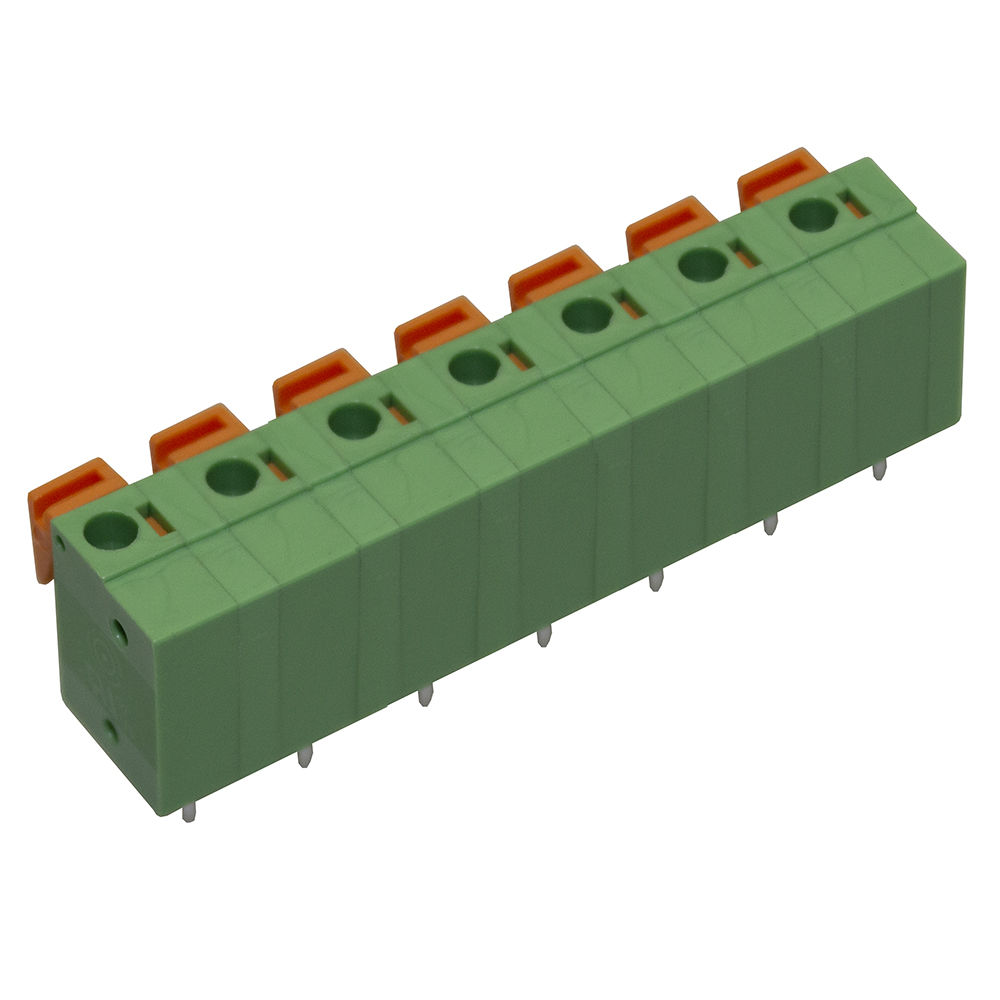

CSTBP762V/7 |
7 |
10 A |
55,88 mm |
13,55 mm |
14,2 mm |
7.62mm Federkraft-Anschlussklemme vertikal, 7-polig |
|
|
|

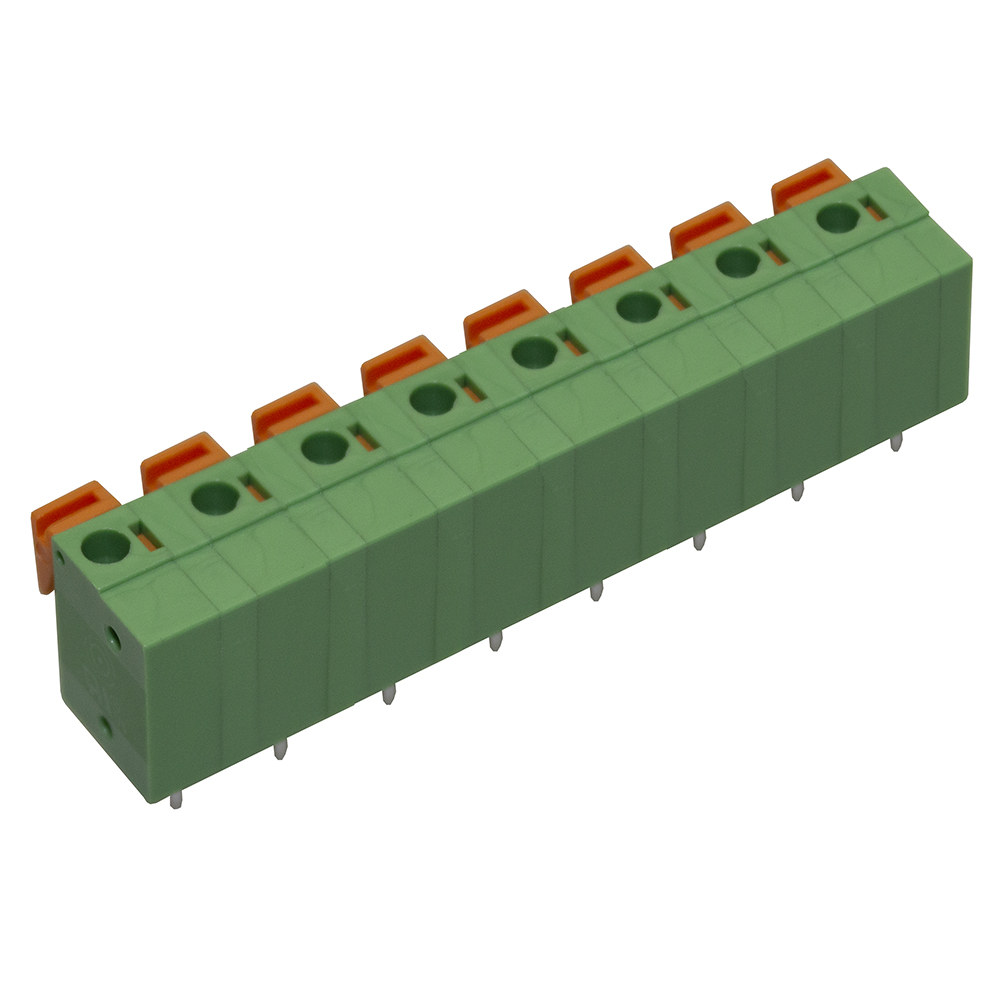

CSTBP762V/8 |
8 |
10 A |
63,5 mm |
13,55 mm |
14,2 mm |
7.62mm Federkraft-Anschlussklemme vertikal, 8-polig |
|
|
|

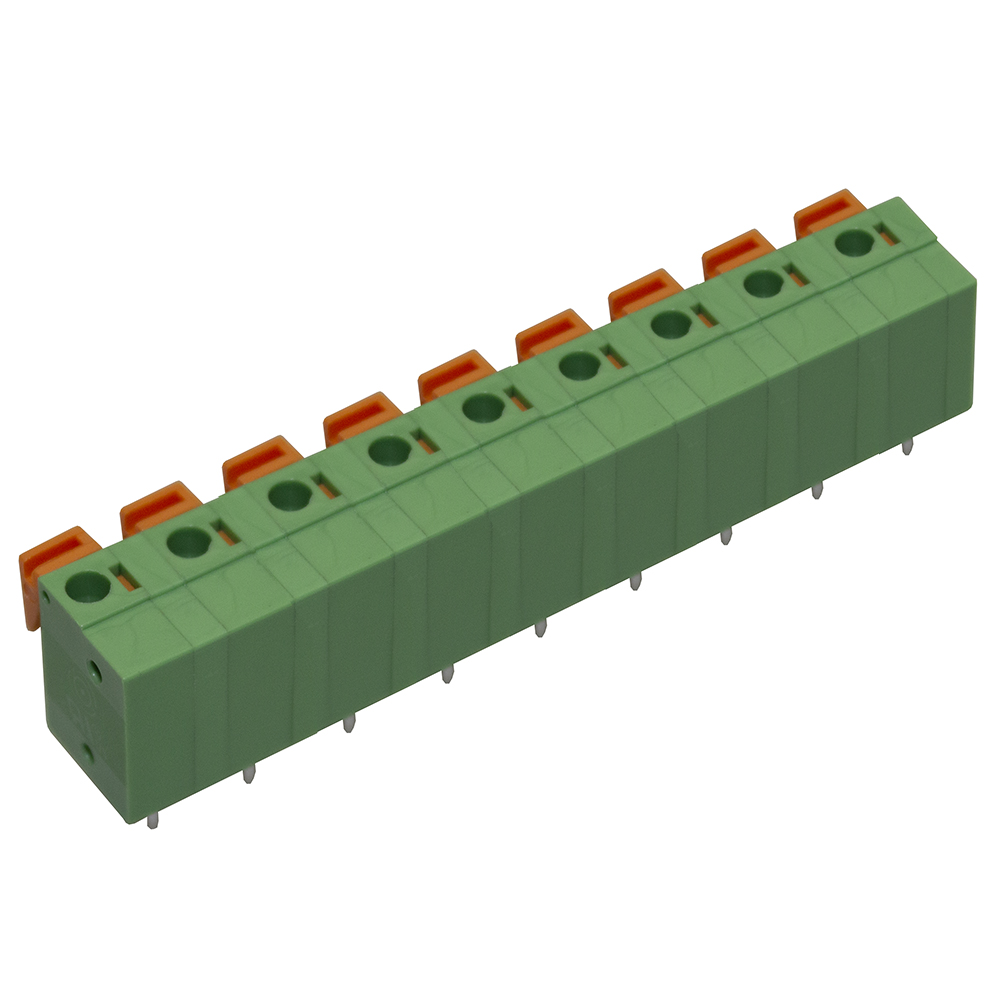

CSTBP762V/9 |
9 |
10 A |
71,12 mm |
13,55 mm |
14,2 mm |
7.62mm Federkraft-Anschlussklemme vertikal, 9-polig |
|
|
|

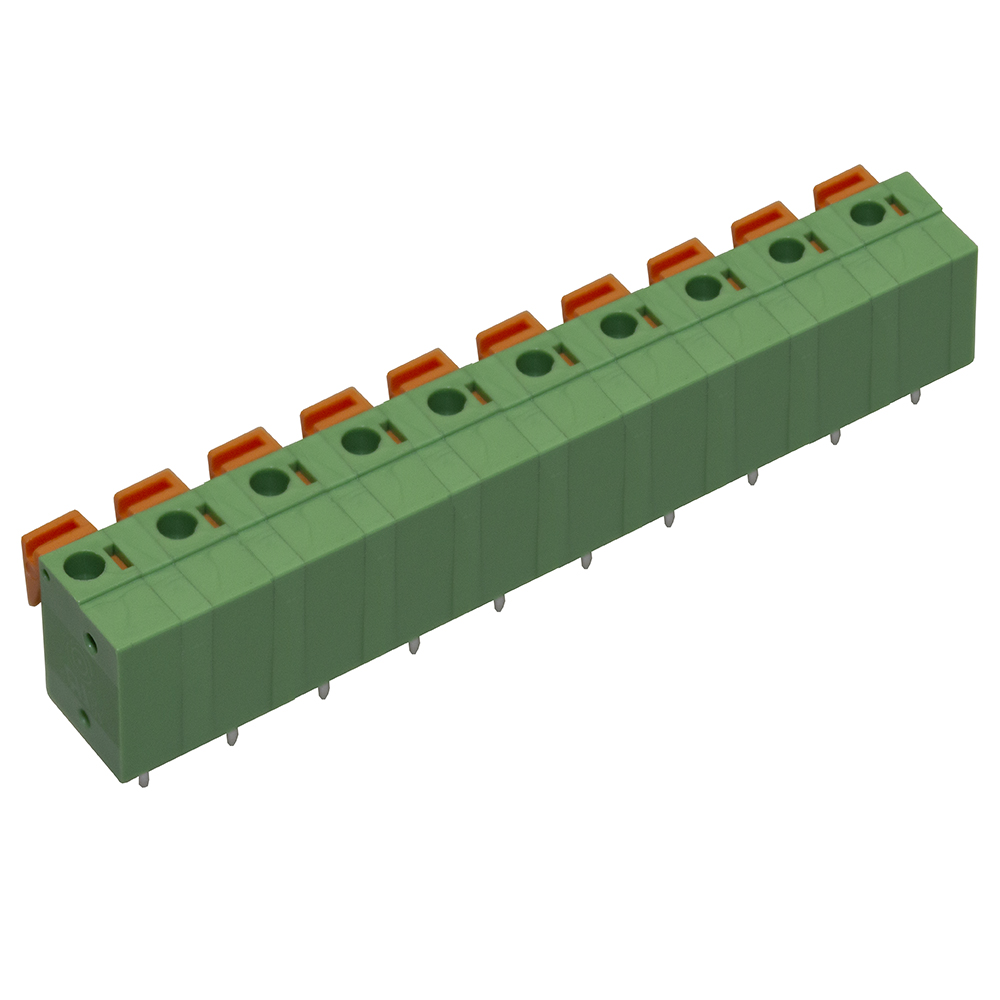

CSTBP762V/10 |
10 |
10 A |
78,74 mm |
13,55 mm |
14,2 mm |
7.62mm Federkraft-Anschlussklemme vertikal, 10-polig |
|
|
|

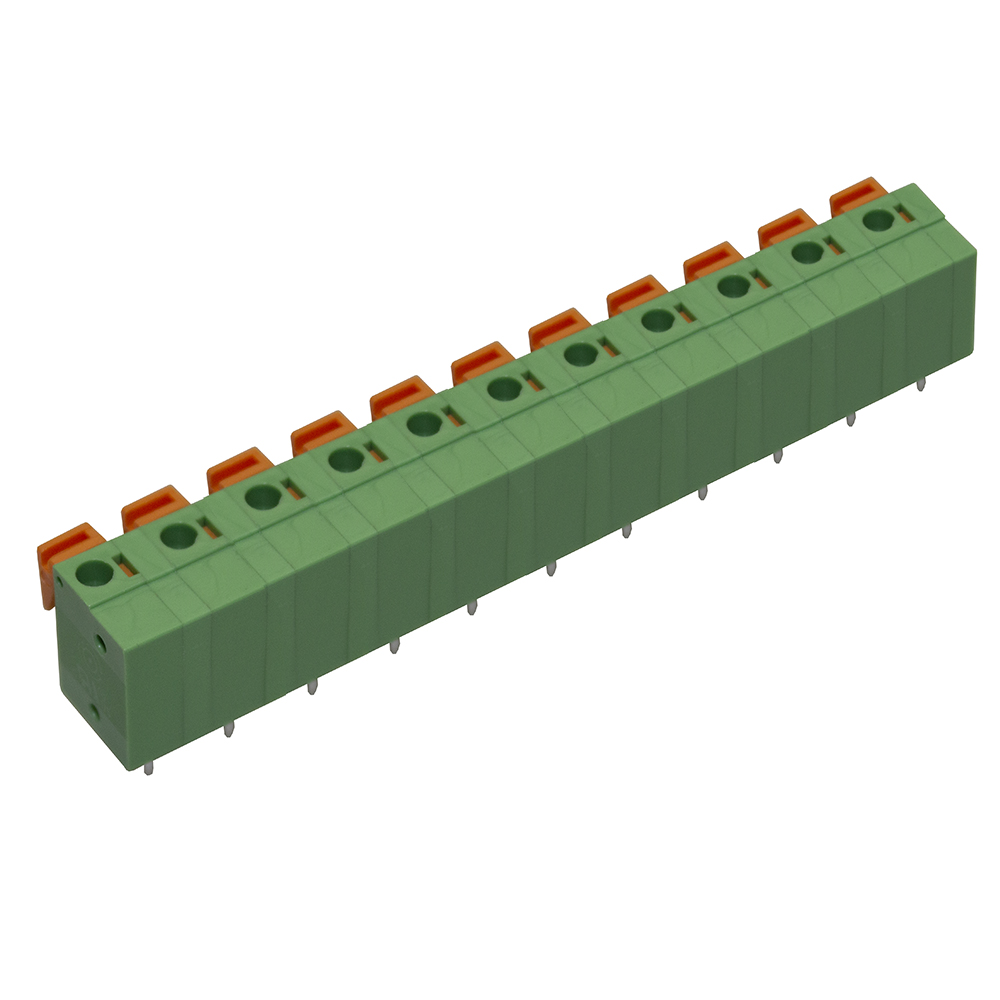

CSTBP762V/11 |
11 |
10 A |
86,36 mm |
13,55 mm |
14,2 mm |
7.62mm Federkraft-Anschlussklemme vertikal, 11-polig |
|
|
|

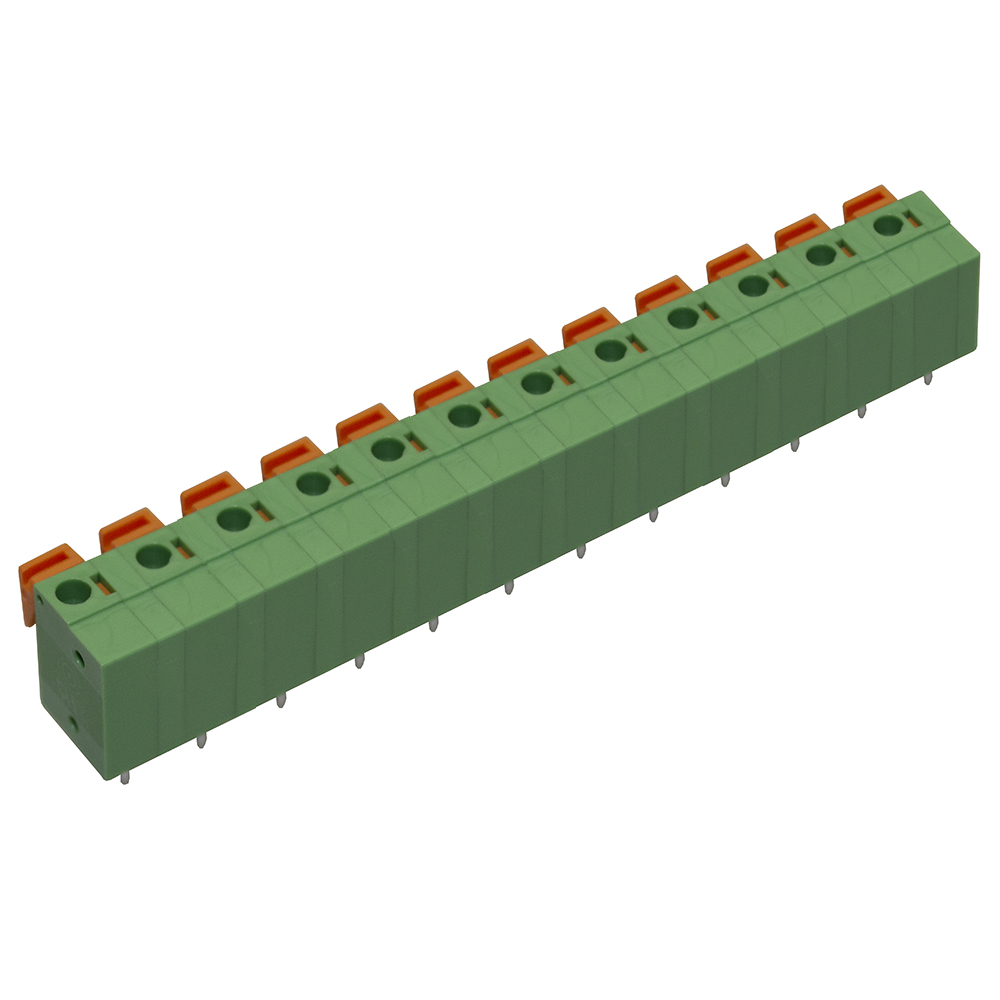

CSTBP762V/12 |
12 |
10 A |
93,98 mm |
13,55 mm |
14,2 mm |
7.62mm Federkraft-Anschlussklemme vertikal, 12-polig |
|
|
