Technische Daten & Eigenschaften
| Anschlussquerschnitt, eindrähtig (mm²) | 0,34 - 0,75 mm² |
|---|---|
| Anschlussquerschnitt, mehrdrähtig (mm²) | 0,34 - 0,75 mm² |
| Bemessungsspannung (UL) | 300 V |
| Bemessungsstrom (allgemein) | 10 A |
| Bemessungsstrom (UL) | 300 A |
| Kabeleingang (max.) | 0,75mm |
| Leiterquerschnitt (AWG) | 22-18 |
| Basismaterial | Kunststoff |
| Material, Werkstoff | Polyamid 66 |
| Rastermaß | 3,5 mm |
| Farbe | Grau |
| Anschlussart | Schraublos |
| Betriebstemperatur | -40 °C bis +115 °C |
| Bauhöhe / Profil | Standard |
| Steckbar / Verrastbar | — |
| Zuschneidbar | — |
| Brennbarkeitsklasse | UL94-V0 |
| UL-zertifiziert | |
| Kategorie | Federkraft-Platinensteckverbinder (schraublos) |
Beschreibung
Die Federkraft-Anschlussklemme ist besonders bei Anwendungen geeignet, die einen hoch-frequentierten Wechsel der Anschlusskabel erfordern. Der Platinen-Steckverninder hat ein Raster von 3,5mm. Pin-Setting A (gemäß Hersteller-Zeichnung im Datenblatt).
Produktvarianten
Bestell-Nr. | Polzahl | Bemessungsstrom (allgemein) | Länge | Breite | Höhe | Kurzbeschreibung | Details | Angefragte Menge, mehrere mit '/' trennen | |
|---|---|---|---|---|---|---|---|---|---|
|
CSTBP45VDA/2 |
2 |
10 A |
8,6 mm |
12 mm |
13,1 mm |

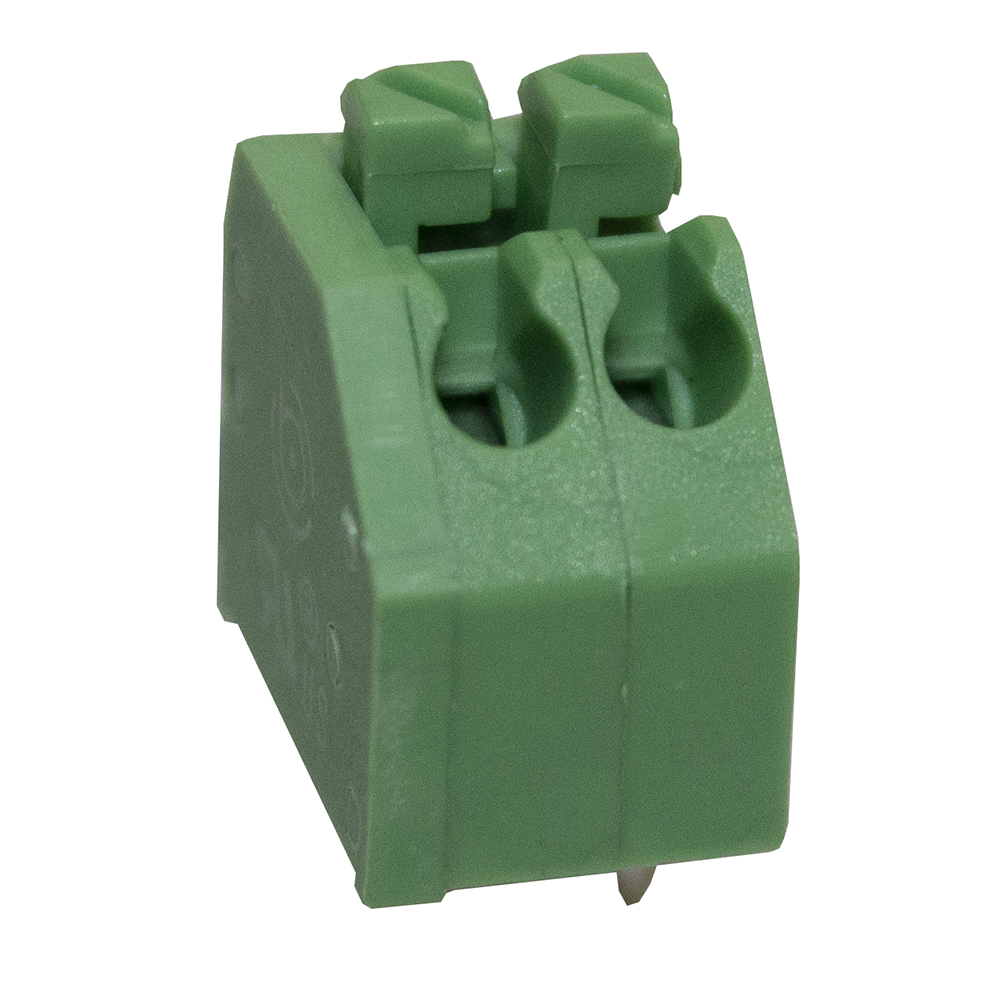

3.5mm Federkraft-Anschlussklemme 45° Pin Belegung A, 2-polig |
|
|
|
CSTBP45VDA/3 |
3 |
10 A |
12,1 mm |
12 mm |
13,1 mm |
3.5mm Federkraft-Anschlussklemme 45° Pin Belegung A, 3-polig |
|
|
|
CSTBP45VDA/4 |
4 |
10 A |
15,6 mm |
12 mm |
13,1 mm |

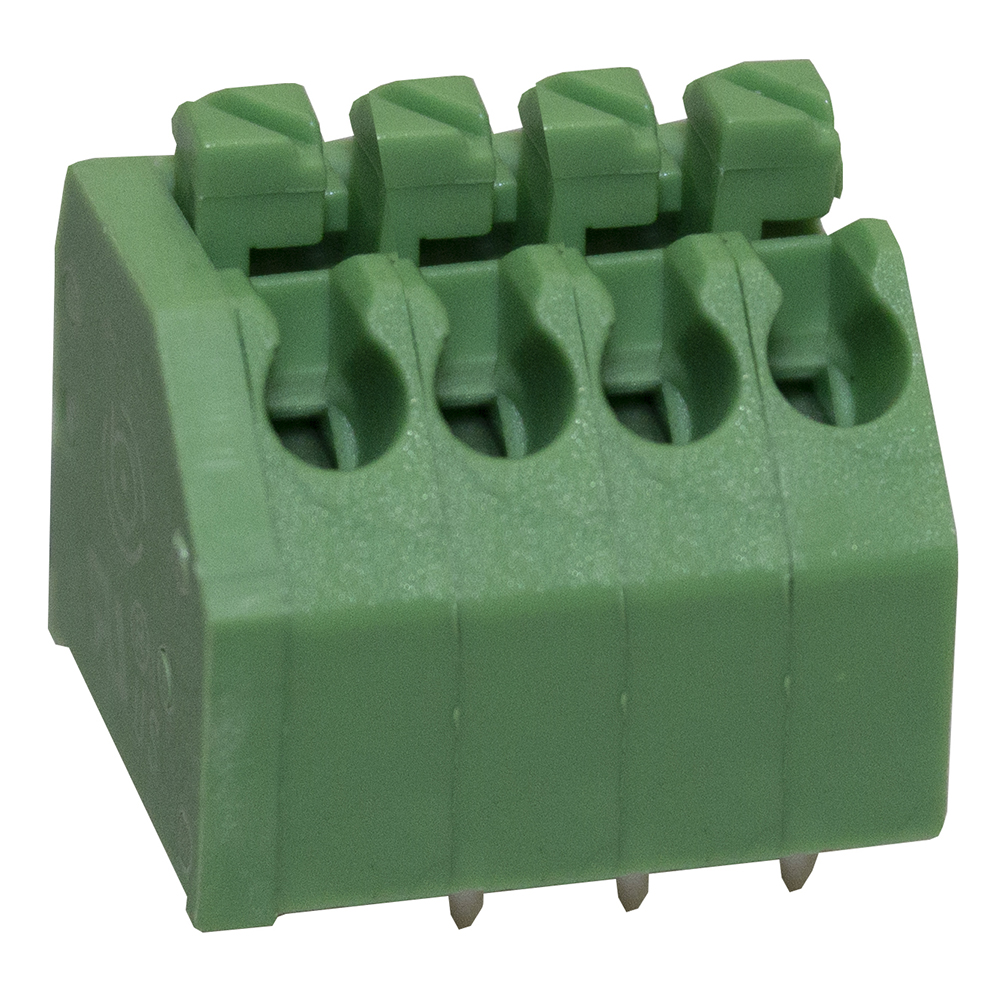

3.5mm Federkraft-Anschlussklemme 45° Pin Belegung A, 4-polig |
|
|
|

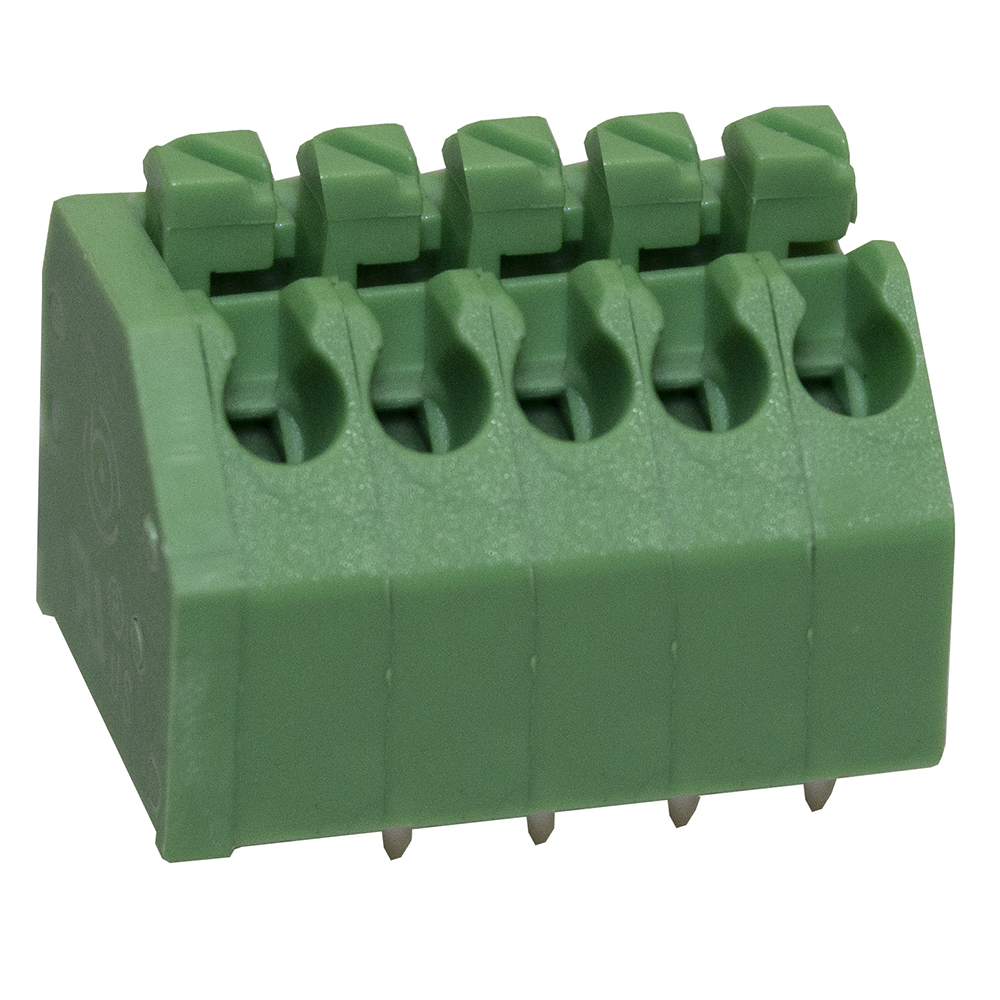

CSTBP45VDA/5 |
5 |
10 A |
19,1 mm |
12 mm |
13,1 mm |
3.5mm Federkraft-Anschlussklemme 45° Pin Belegung A, 5-polig |
|
|
|

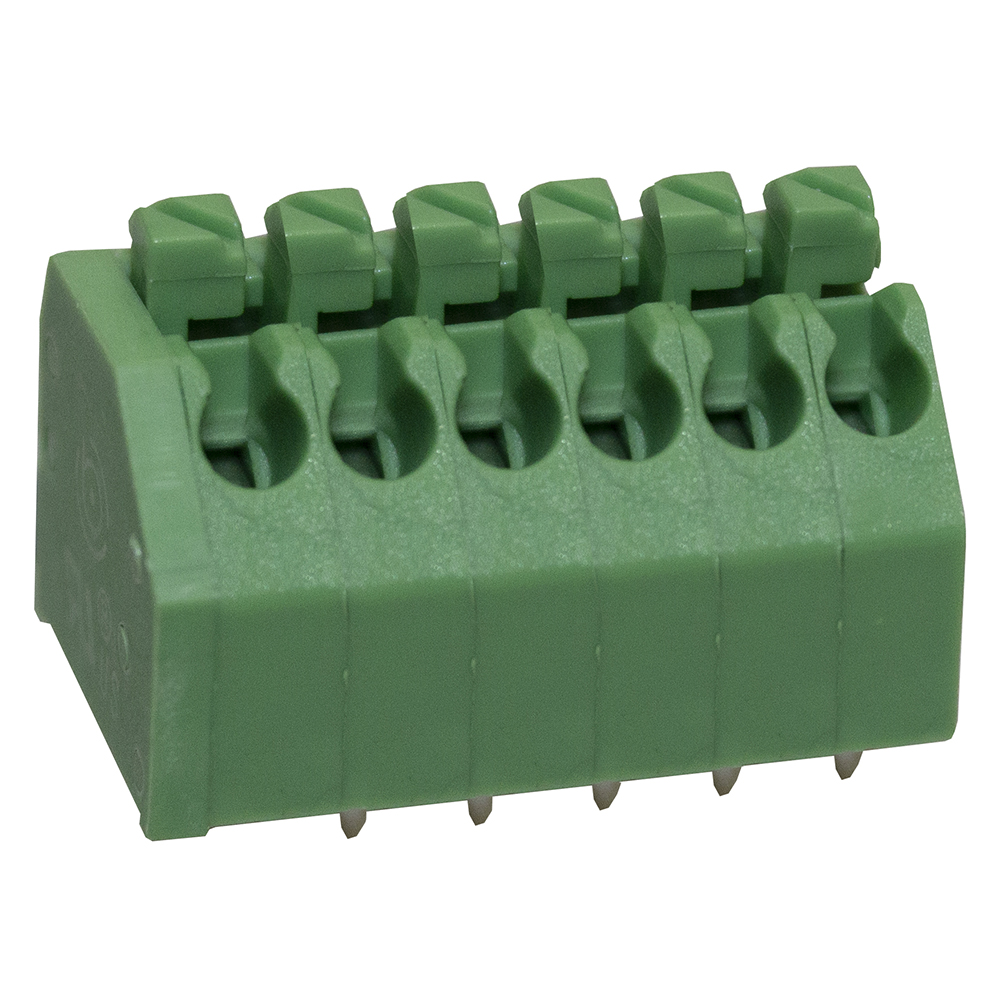

CSTBP45VDA/6 |
6 |
10 A |
22,6 mm |
12 mm |
13,1 mm |

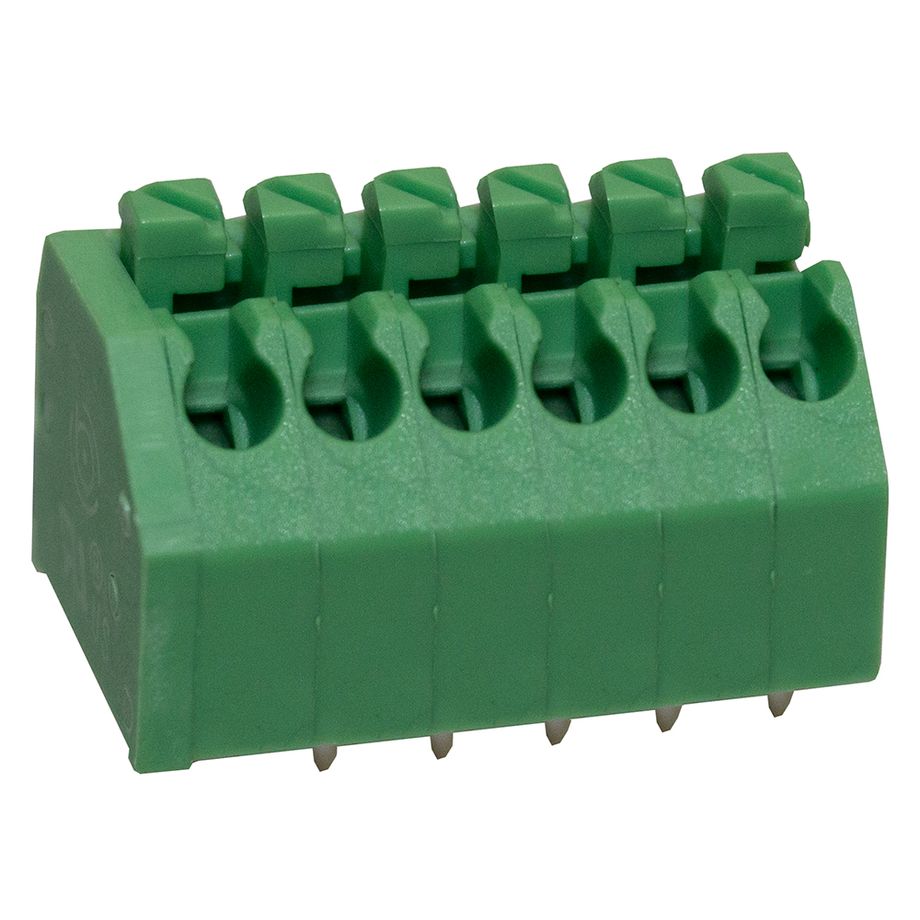

3.5mm Federkraft-Anschlussklemme 45° Pin Belegung A, 6-polig |
|
|
|

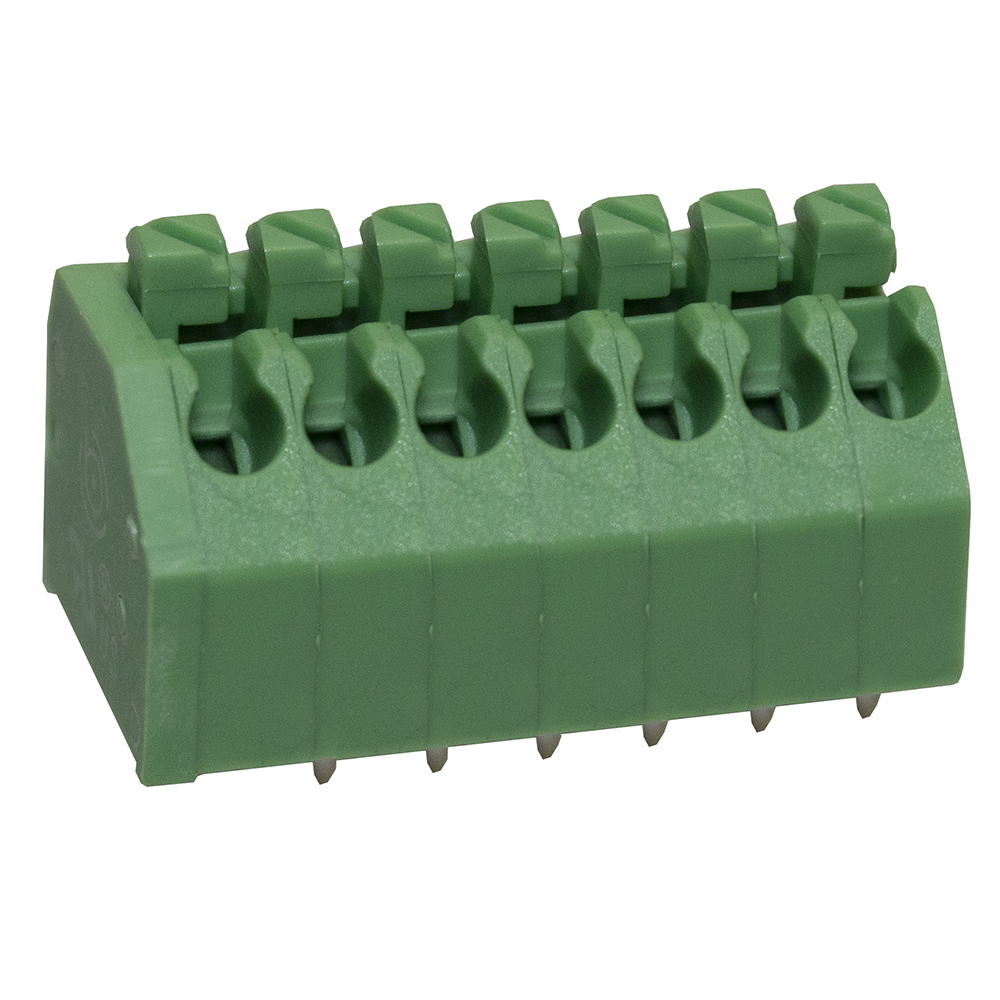

CSTBP45VDA/7 |
7 |
10 A |
26,1 mm |
12 mm |
13,1 mm |

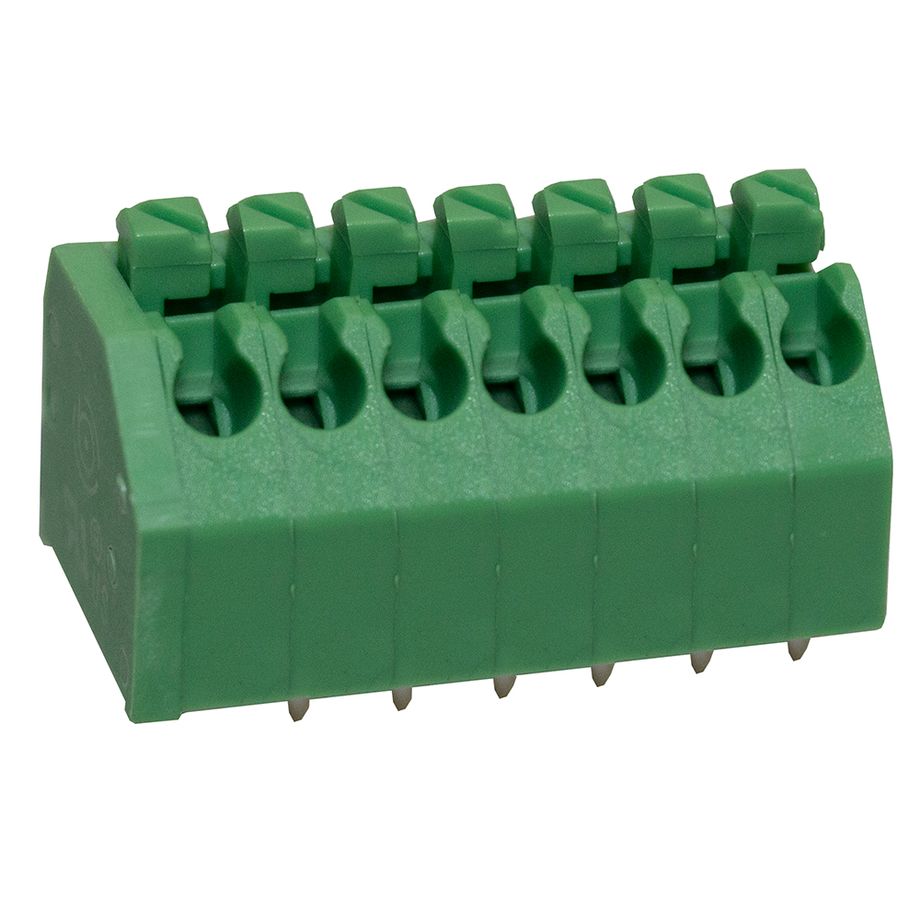

3.5mm Federkraft-Anschlussklemme 45° Pin Belegung A, 7-polig |
|
|
|

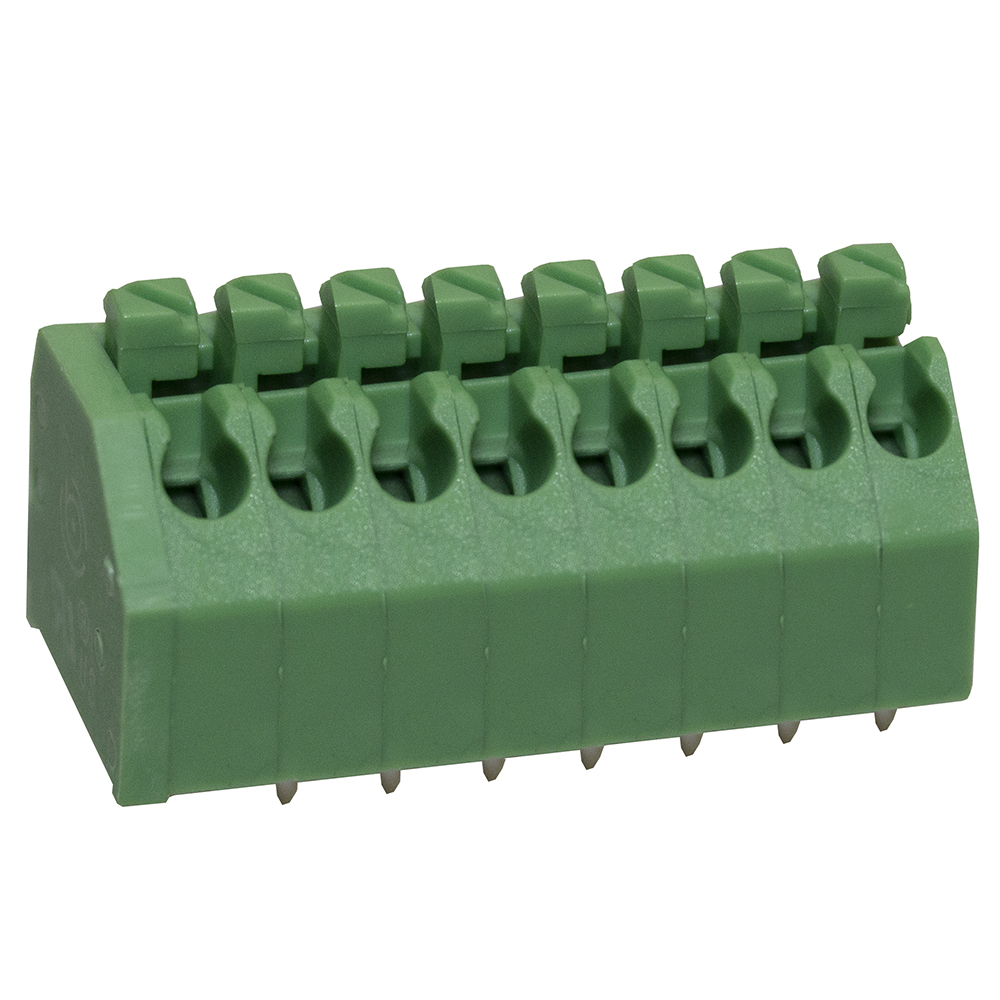

CSTBP45VDA/8 |
8 |
10 A |
29,6 mm |
12 mm |
13,1 mm |
3.5mm Federkraft-Anschlussklemme 45° Pin Belegung A, 8-polig |
|
|
|
CSTBP45VDA/9 |
9 |
10 A |
33,1 mm |
12 mm |
13,1 mm |

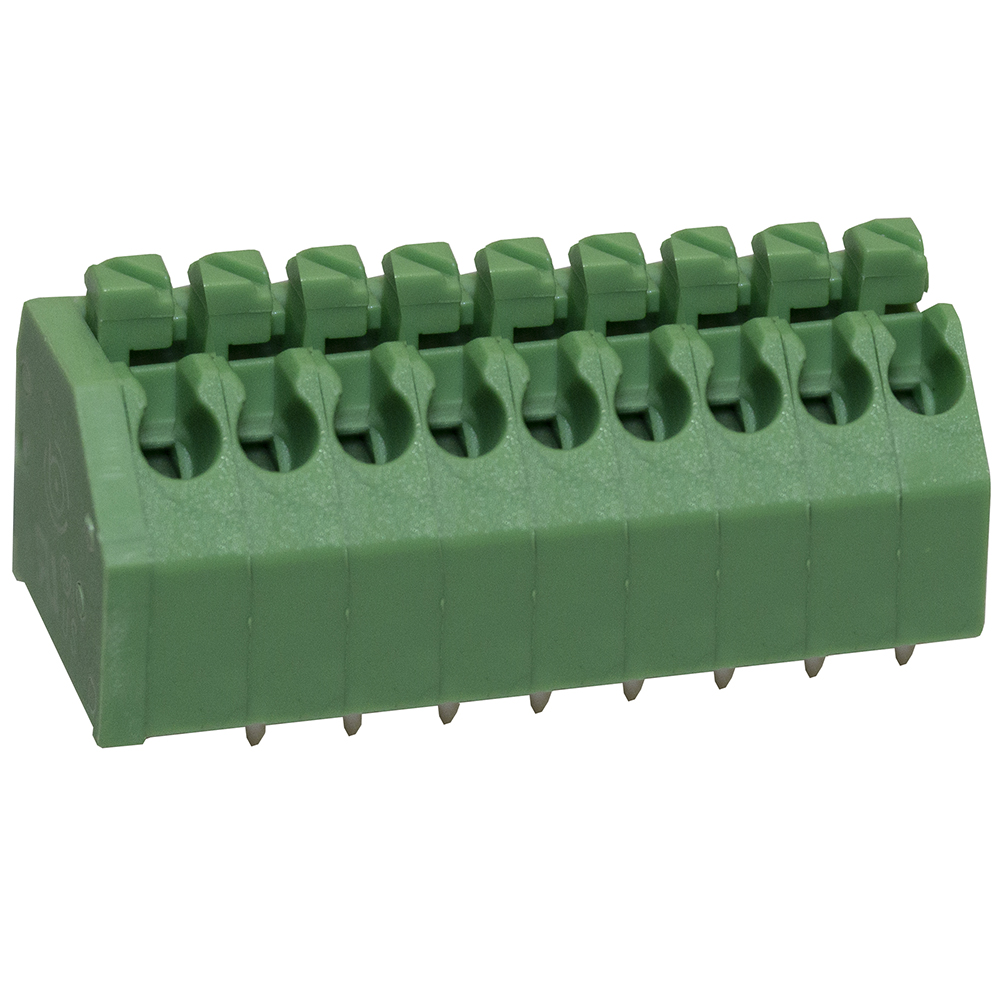

3.5mm Federkraft-Anschlussklemme 45° Pin Belegung A, 9-polig |
|
|
|
CSTBP45VDA/10 |
10 |
10 A |
36,6 mm |
12 mm |
13,1 mm |

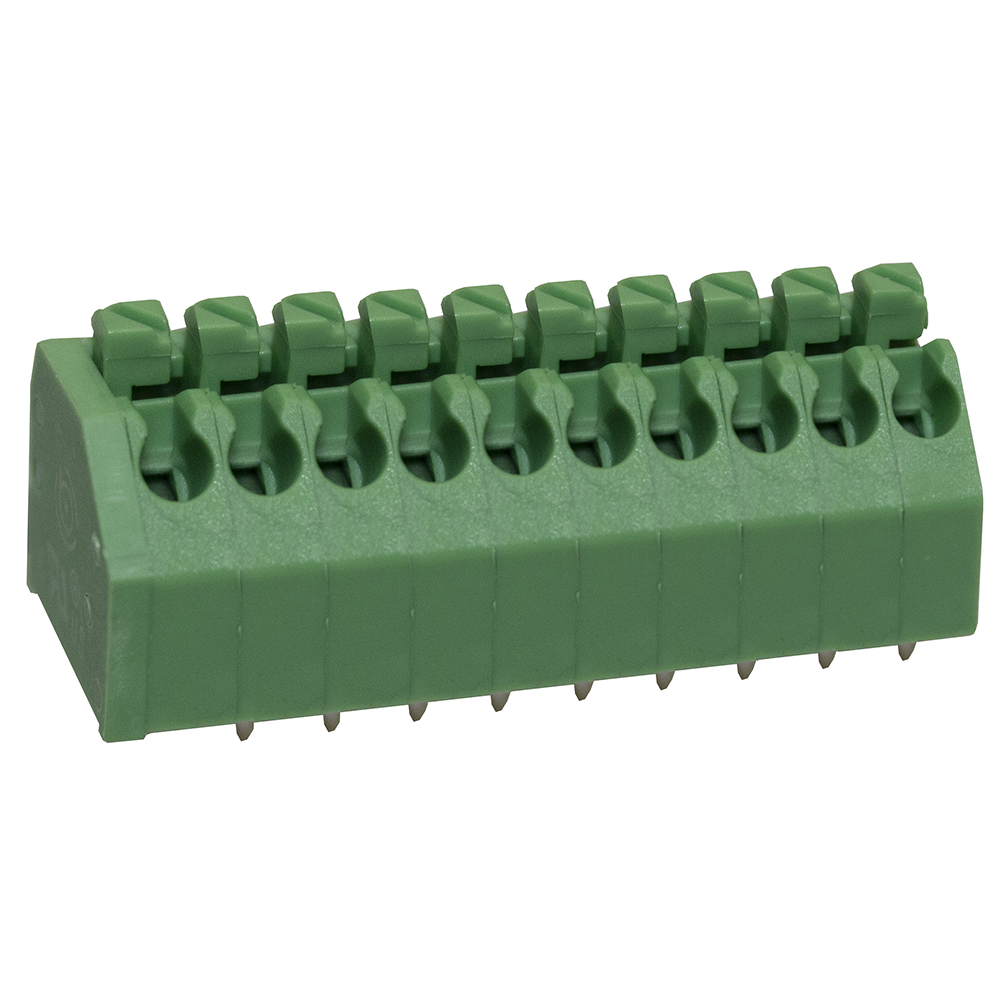

3.5mm Federkraft-Anschlussklemme 45° Pin Belegung A, 10-polig |
|
|
|
CSTBP45VDA/11 |
11 |
10 A |
40,1 mm |
12 mm |
13,1 mm |

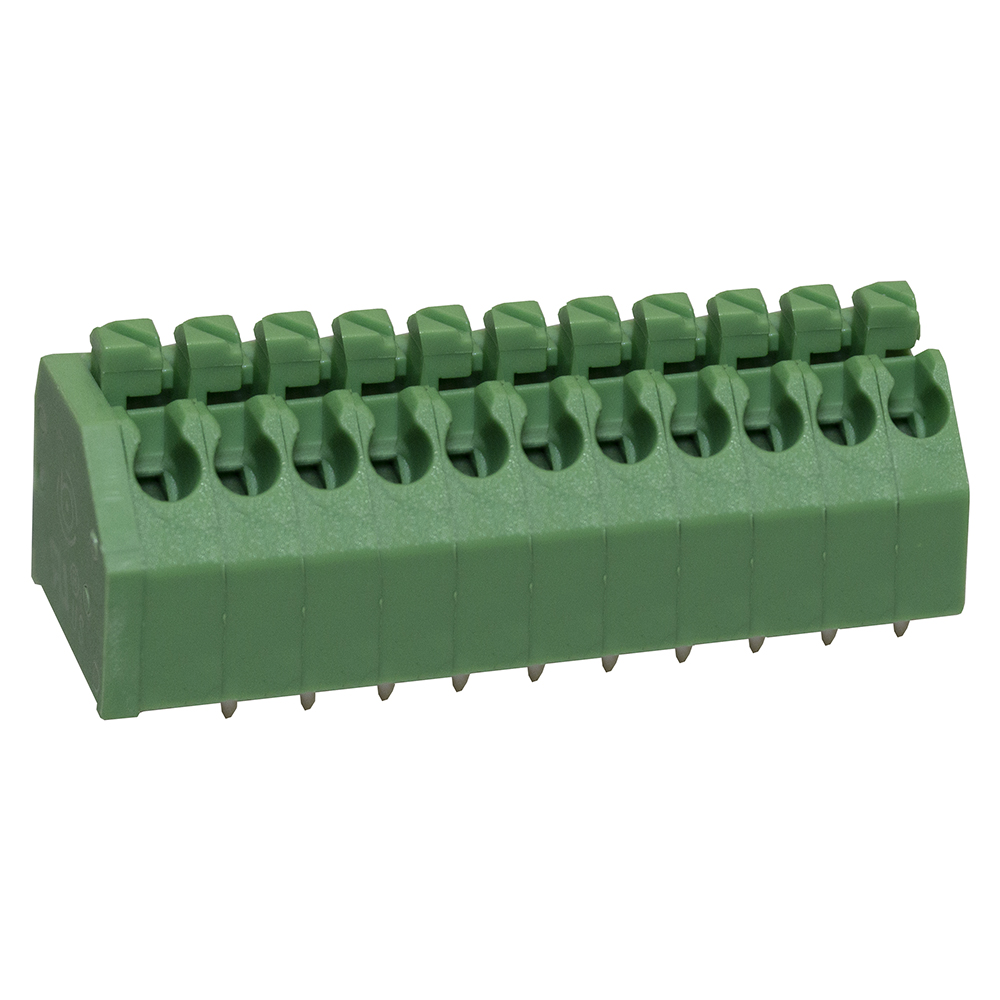

3.5mm Federkraft-Anschlussklemme 45° Pin Belegung A, 11-polig |
|
|
|

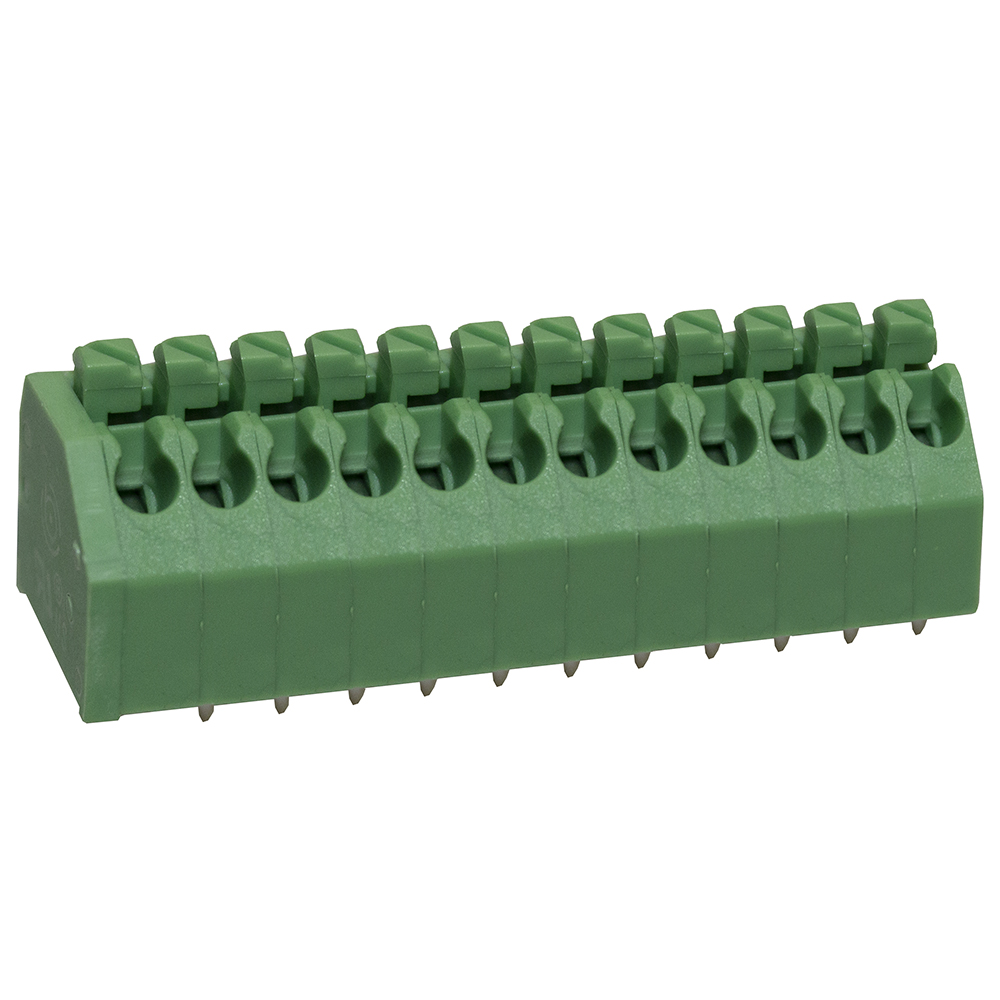

CSTBP45VDA/12 |
12 |
10 A |
43,6 mm |
12 mm |
13,1 mm |

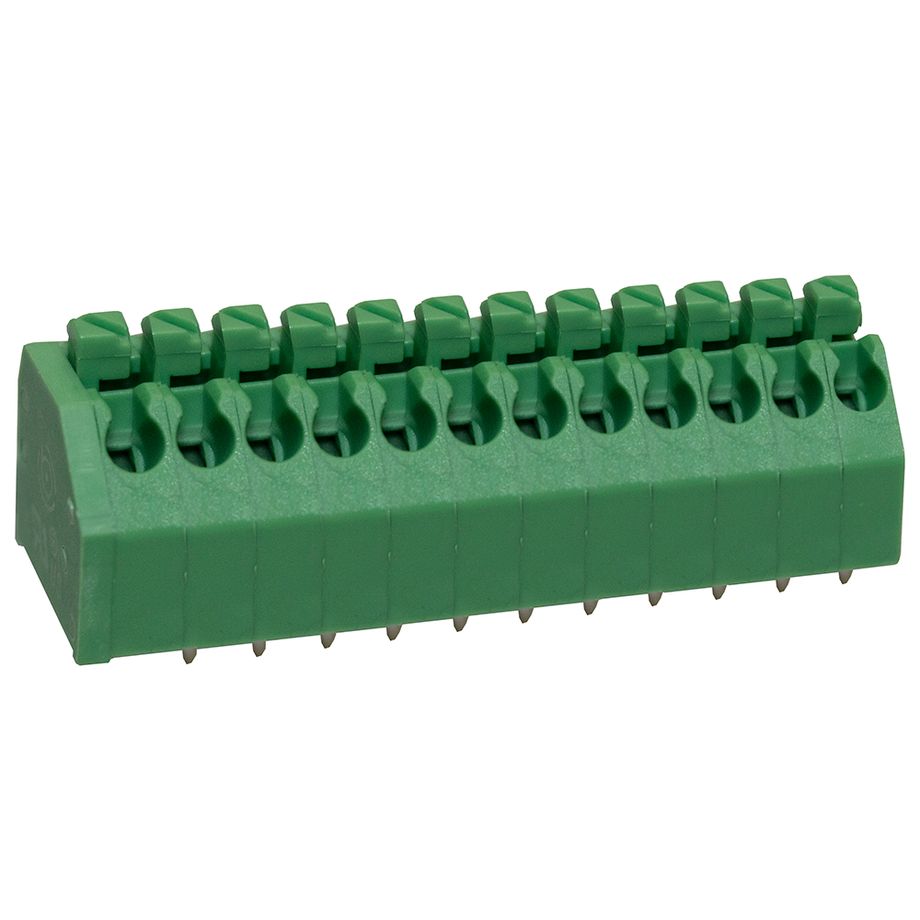

3.5mm Federkraft-Anschlussklemme 45° Pin Belegung A, 12-polig |
|
|
