Technische Daten & Eigenschaften
| Anschlussquerschnitt, eindrähtig (mm²) | 0,08-1,3 mm² |
|---|---|
| Anschlussquerschnitt, mehrdrähtig (mm²) | 0,08-1,3 mm² |
| Bemessungsspannung (UL) | 300 V |
| Bemessungsstrom (allgemein) | 10 A |
| Bemessungsstrom (UL) | 300 A |
| Kabeleingang (max.) | 1,3mm |
| Leiterquerschnitt (AWG) | 28-16 |
| Basismaterial | Kunststoff |
| Material, Werkstoff | Polyamid 66 |
| Rastermaß | 2,54 mm |
| Farbe | Grau |
| Anschlussart | Schraublos |
| Ausrichtung | Horizontal |
| Betriebstemperatur | -40 °C bis +105 °C |
| Bauhöhe / Profil | Standard |
| Steckbar / Verrastbar | — |
| Zuschneidbar | — |
| Brennbarkeitsklasse | UL94-V0 |
| UL-zertifiziert | |
| Kategorie | Federkraft-Platinensteckverbinder (schraublos) |
Beschreibung
Die horizontale Federkraft-Anschlussklemme ist besonders bei Anwendungen geeignet, die einen hoch-frequentierten Wechsel der Anschlusskabel erfordern.
Produktvarianten
Bestell-Nr. | Polzahl | Bemessungsstrom (allgemein) | Länge | Breite | Höhe | Kurzbeschreibung | Details | Angefragte Menge, mehrere mit '/' trennen | |
|---|---|---|---|---|---|---|---|---|---|
|

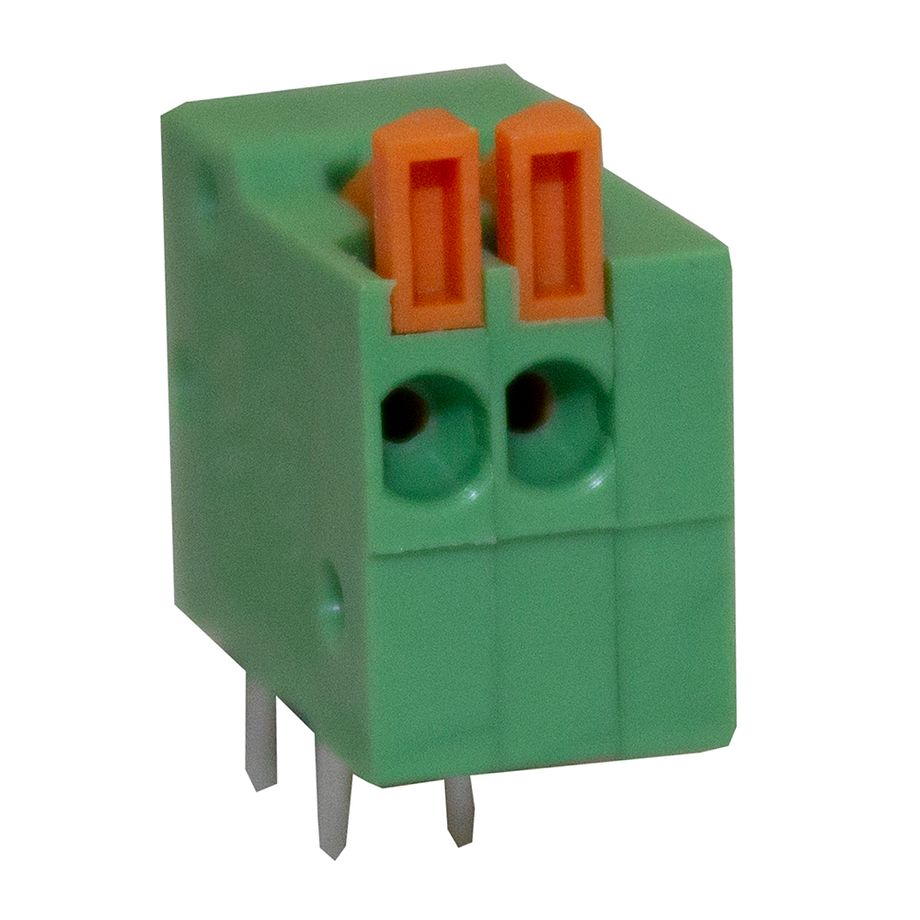

CSTBP254H/2 |
2 |
10 A |
7,62 mm |
13,6 mm |
12,6 mm |

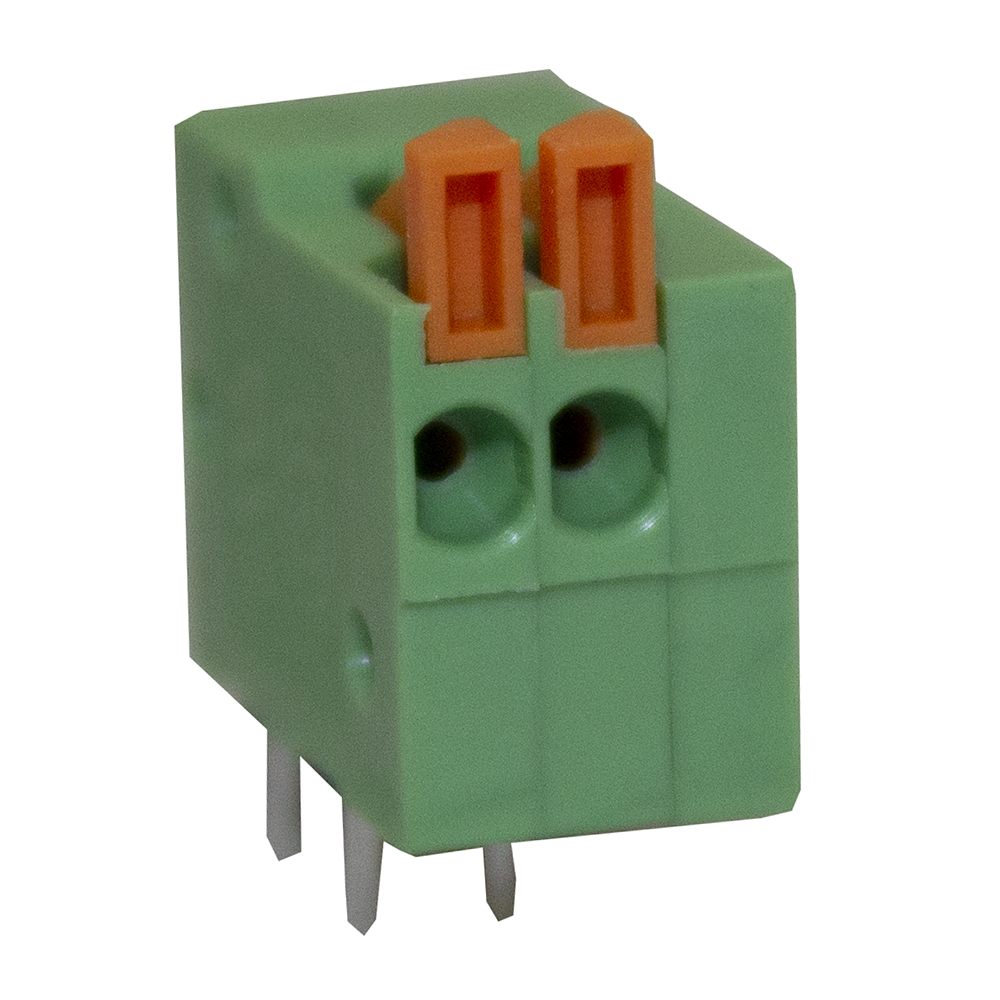

2.54mm Federkraft-Anschlussklemme horizontal, 2-polig |
|
|
|
CSTBP254H/3 |
3 |
10 A |
10,16 mm |
13,6 mm |
12,6 mm |

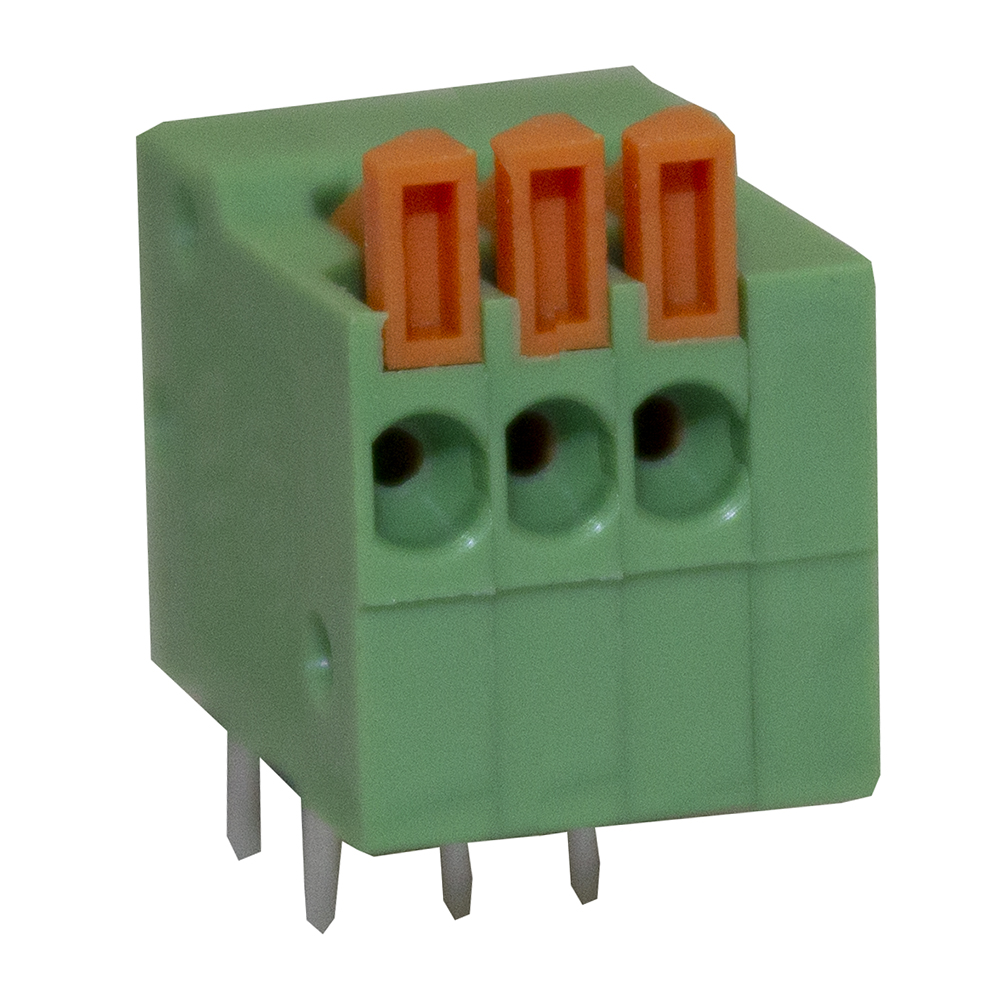

2.54mm Federkraft-Anschlussklemme horizontal, 3-polig |
|
|
|

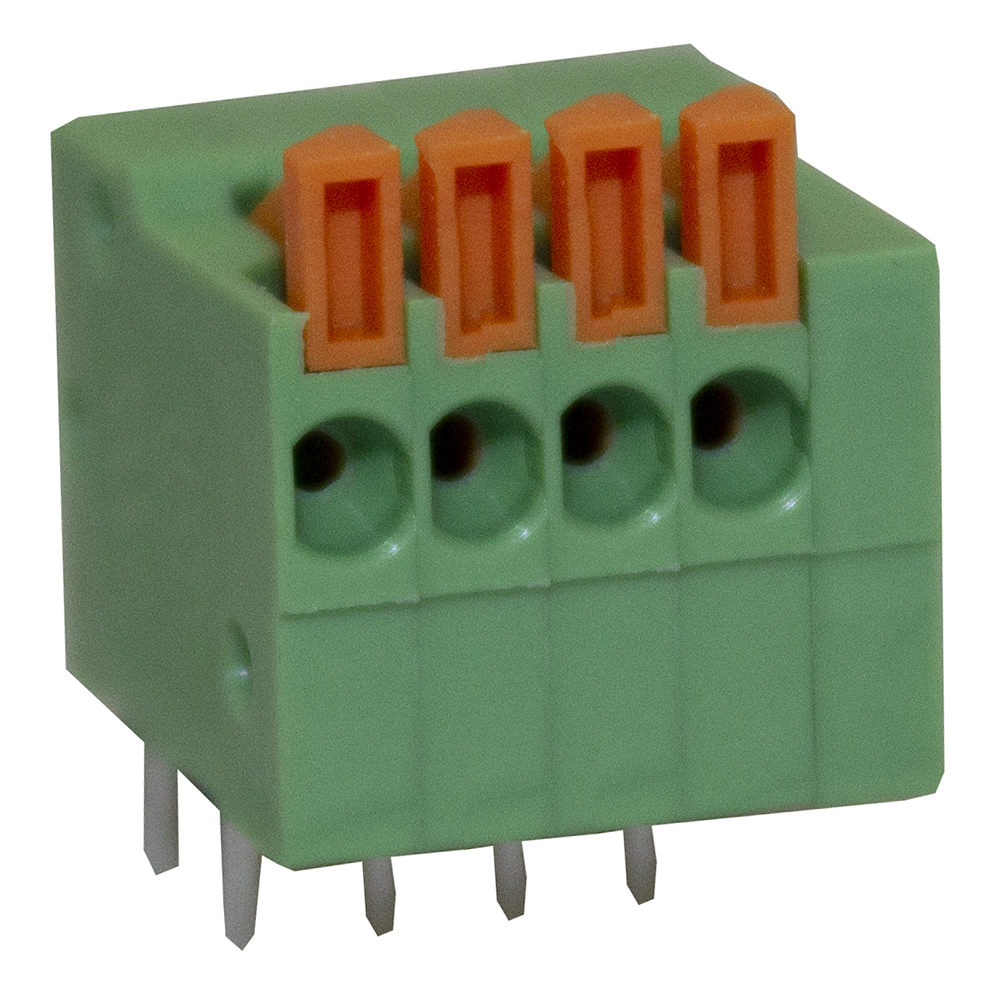

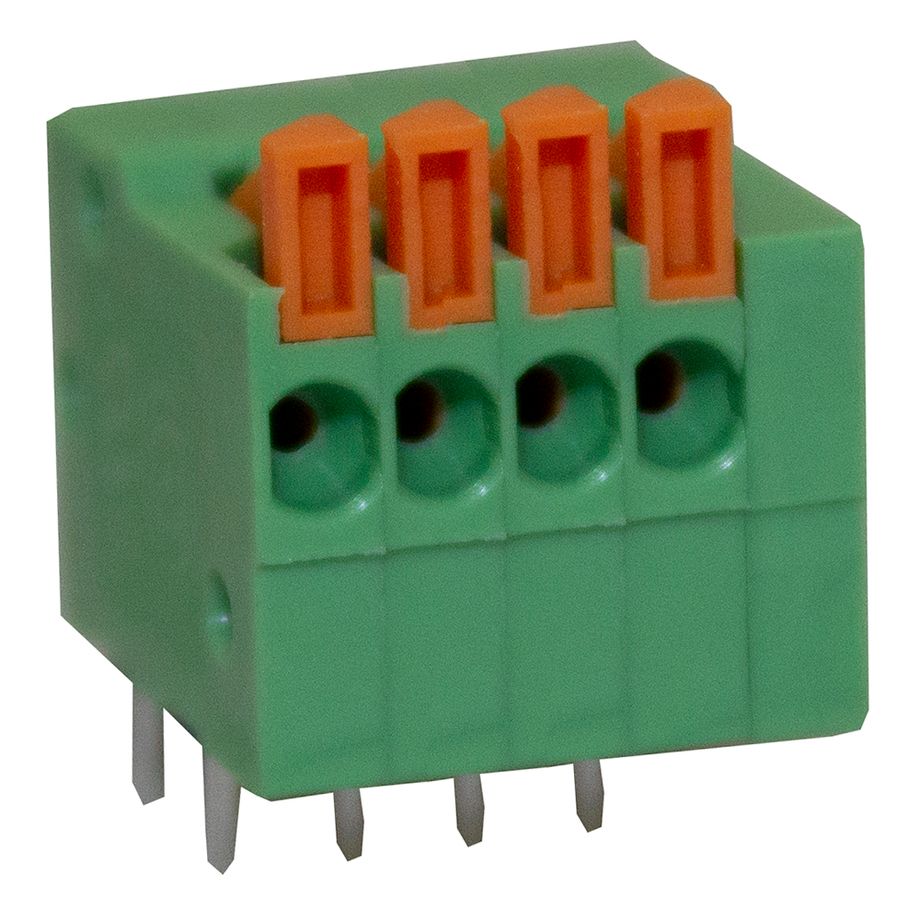

CSTBP254H/4 |
4 |
10 A |
12,7 mm |
13,6 mm |
12,6 mm |
2.54mm Federkraft-Anschlussklemme horizontal, 4-polig |
|
|
|
CSTBP254H/5 |
5 |
10 A |
15,24 mm |
13,6 mm |
12,6 mm |

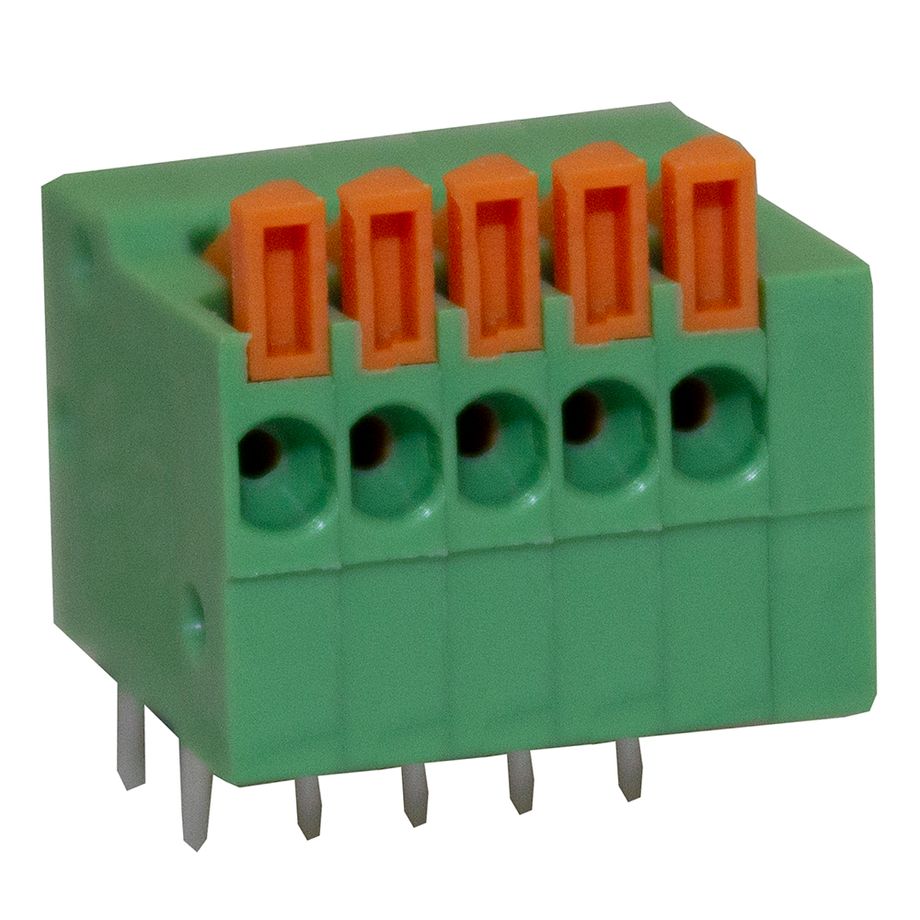

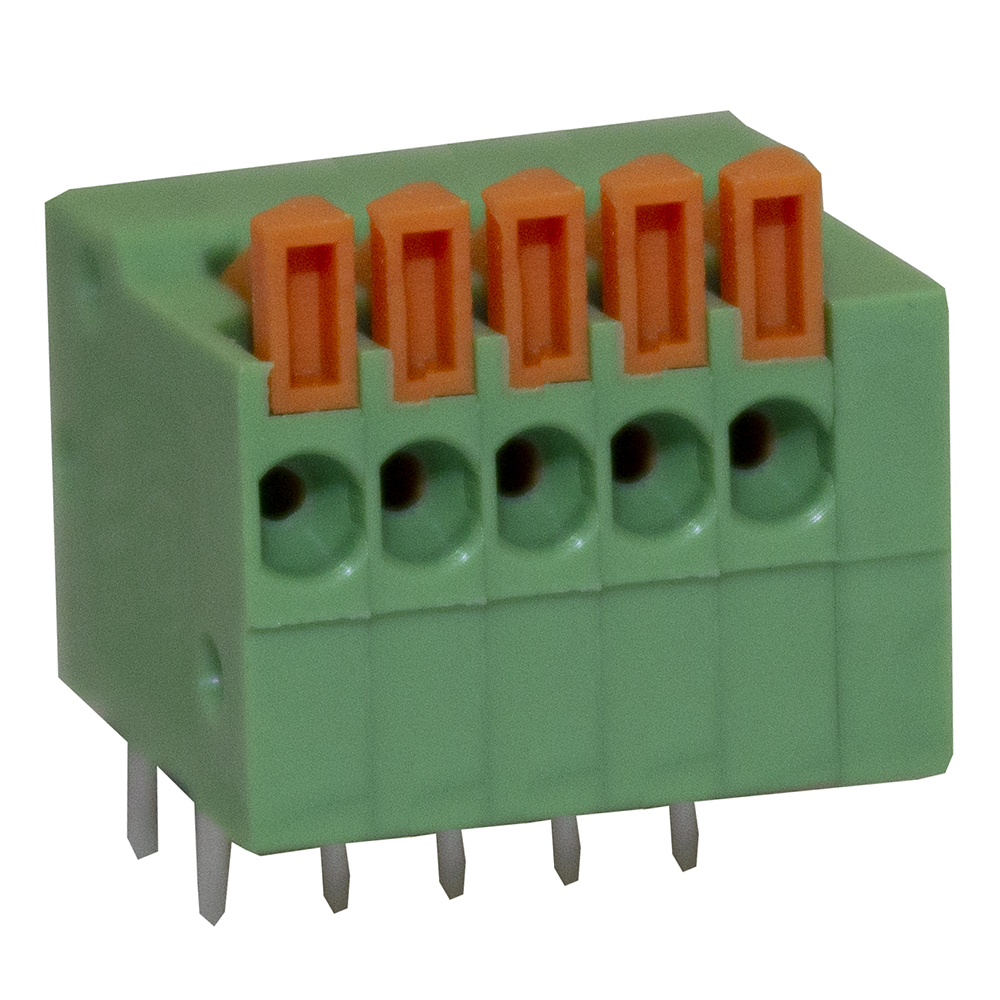

2.54mm Federkraft-Anschlussklemme horizontal, 5-polig |
|
|
|

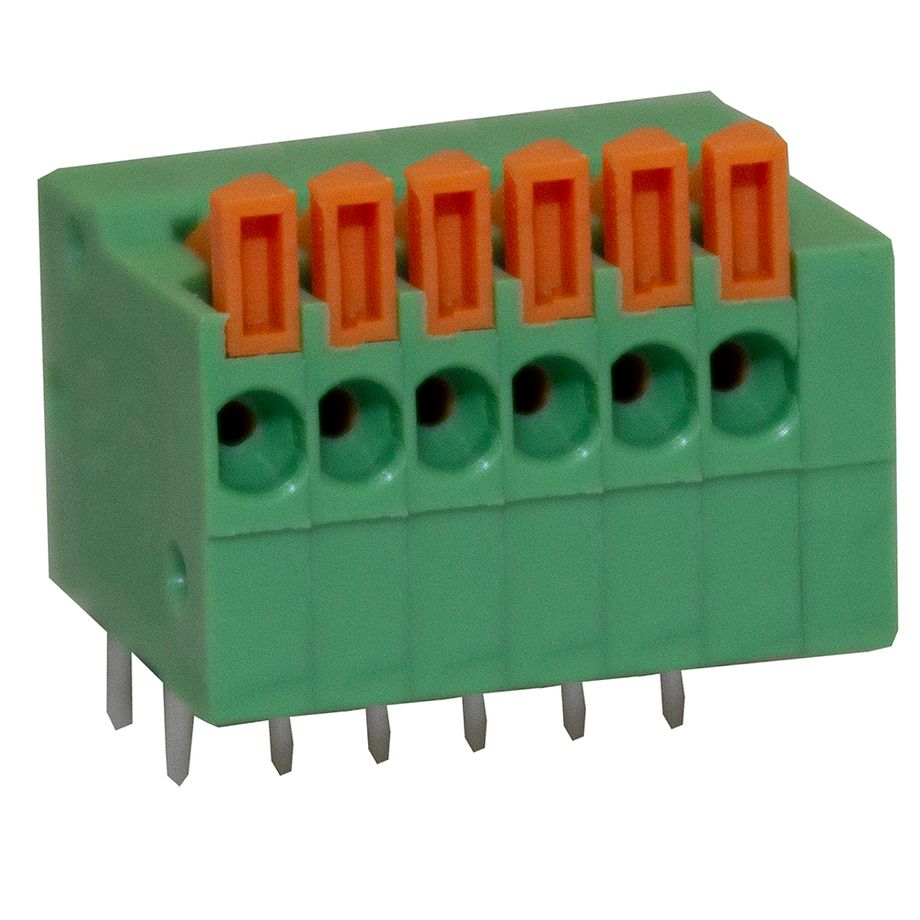

CSTBP254H/6 |
6 |
10 A |
17,78 mm |
13,6 mm |
12,6 mm |

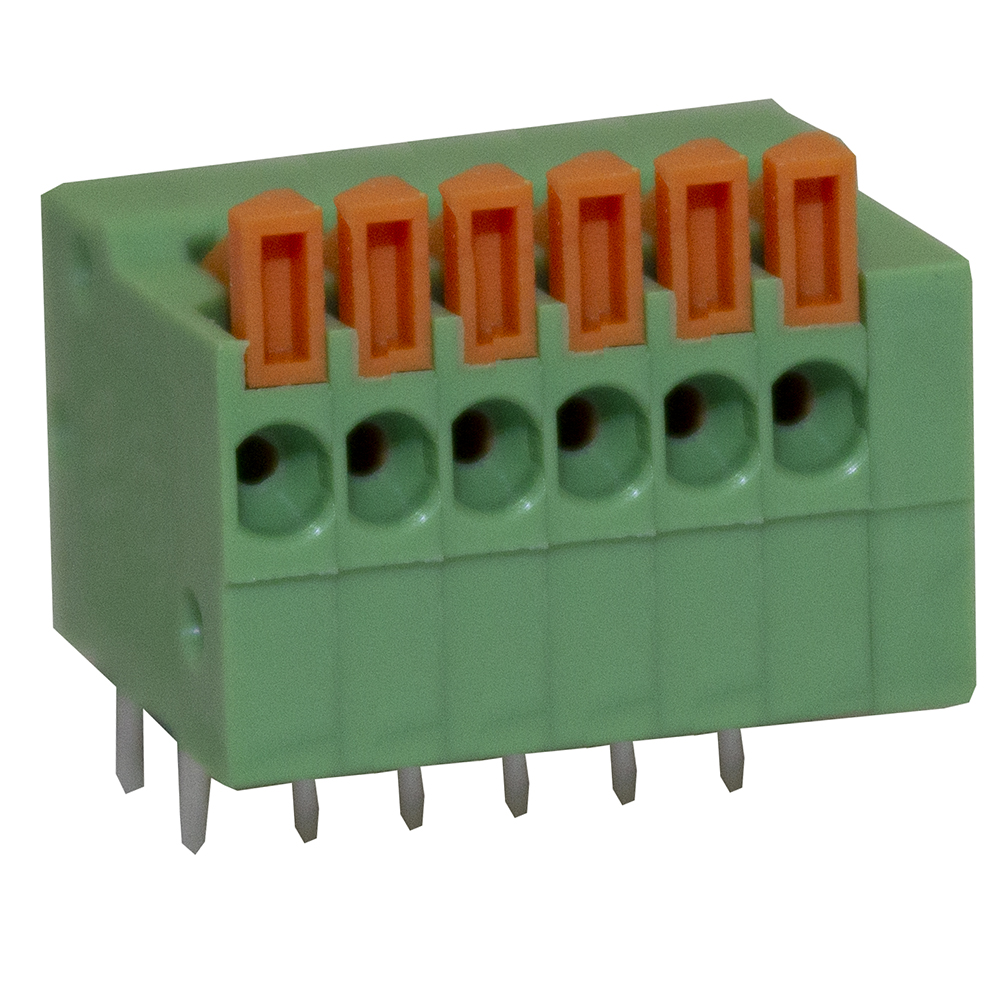

2.54mm Federkraft-Anschlussklemme horizontal, 6-polig |
|
|
|

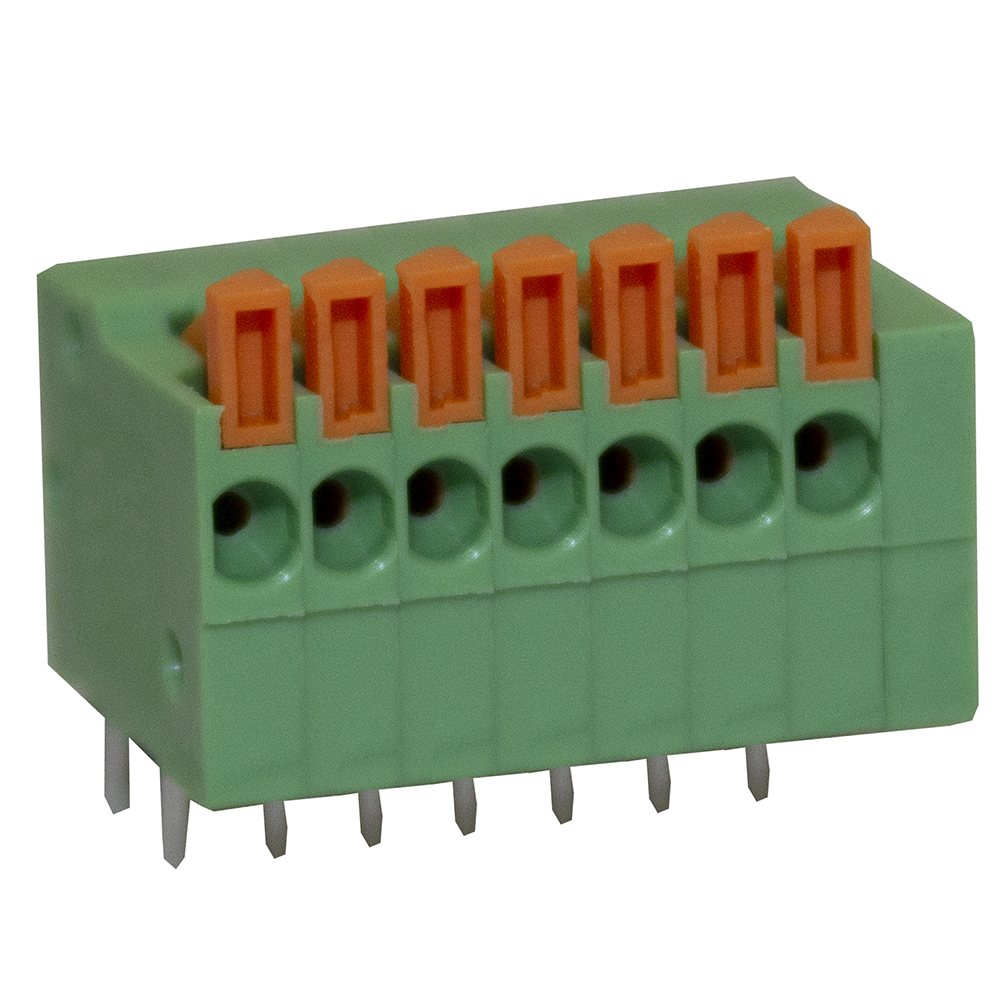

CSTBP254H/7 |
7 |
10 A |
20,32 mm |
13,6 mm |
12,6 mm |

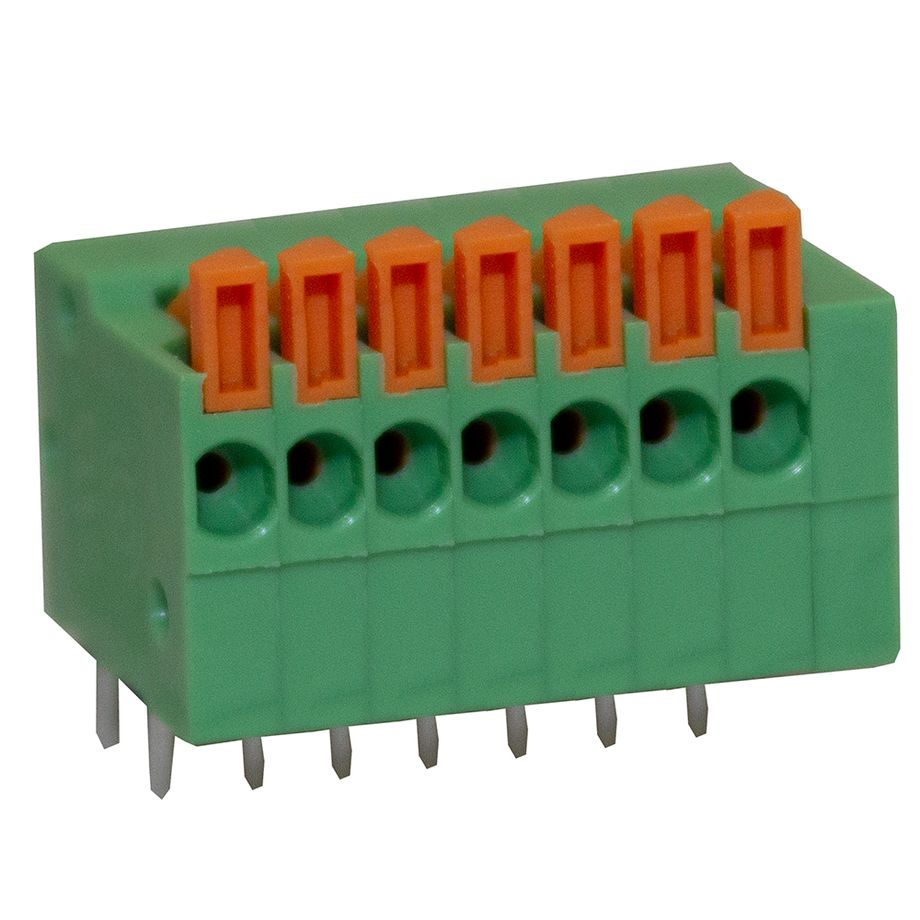

2.54mm Federkraft-Anschlussklemme horizontal, 7-polig |
|
|
|

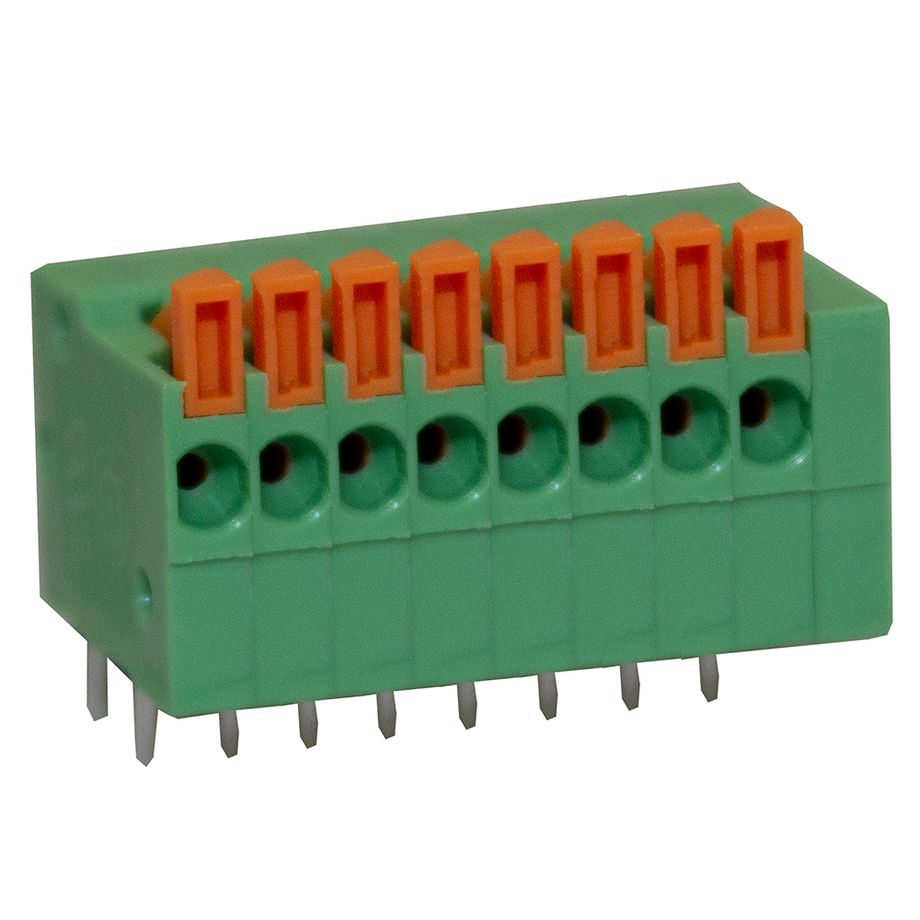

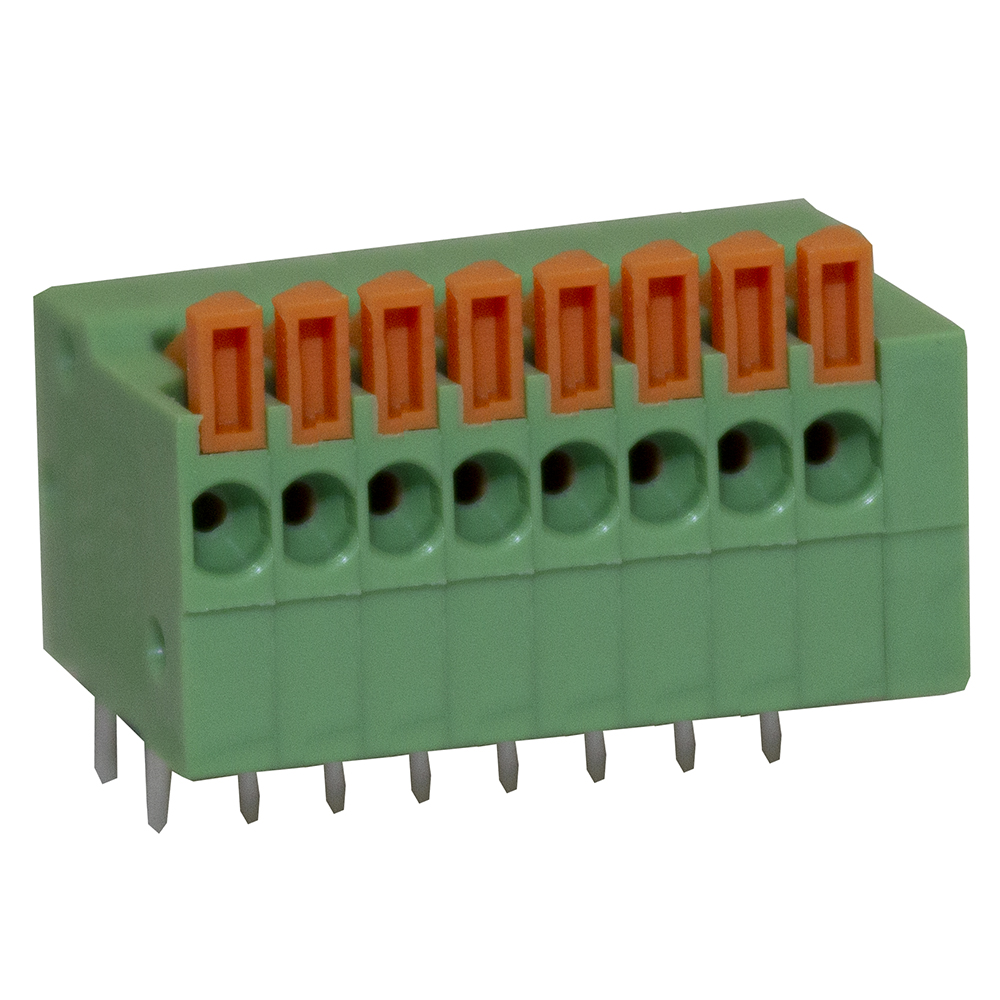

CSTBP254H/8 |
8 |
10 A |
22,86 mm |
13,6 mm |
12,6 mm |
2.54mm Federkraft-Anschlussklemme horizontal, 8-polig |
|
|
|

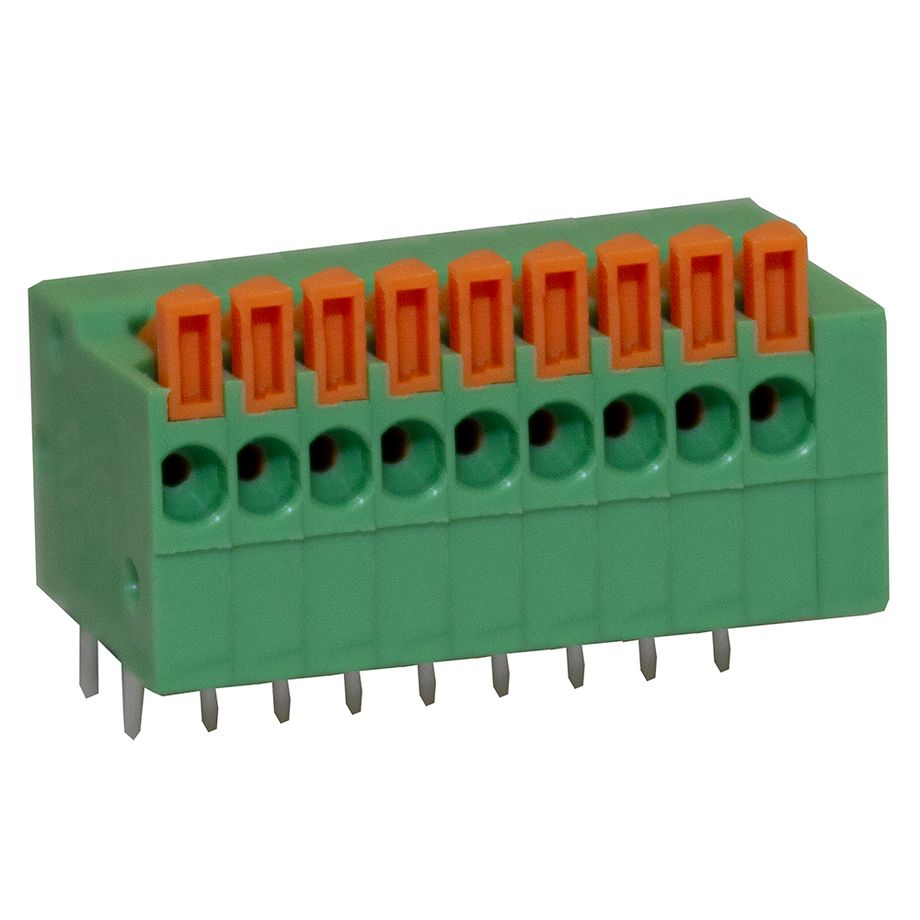

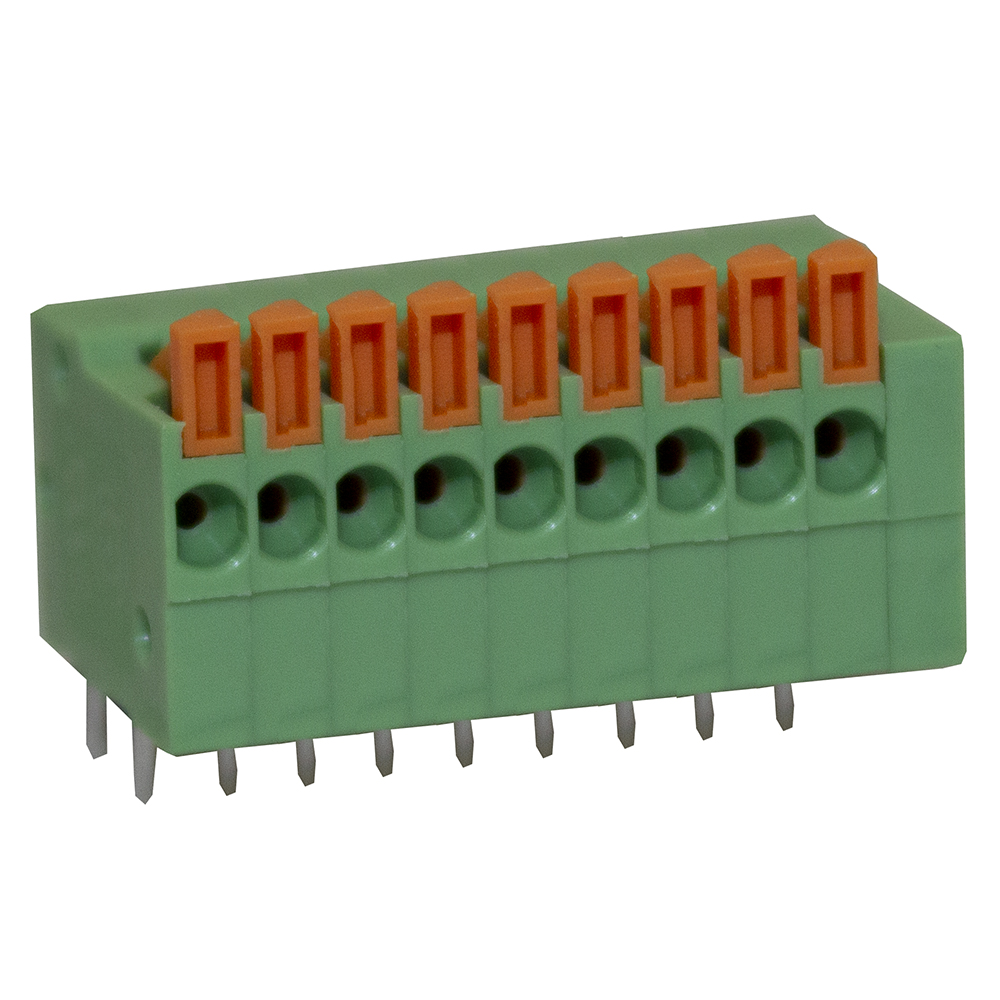

CSTBP254H/9 |
9 |
10 A |
25,4 mm |
13,6 mm |
12,6 mm |
2.54mm Federkraft-Anschlussklemme horizontal, 9-polig |
|
|
|

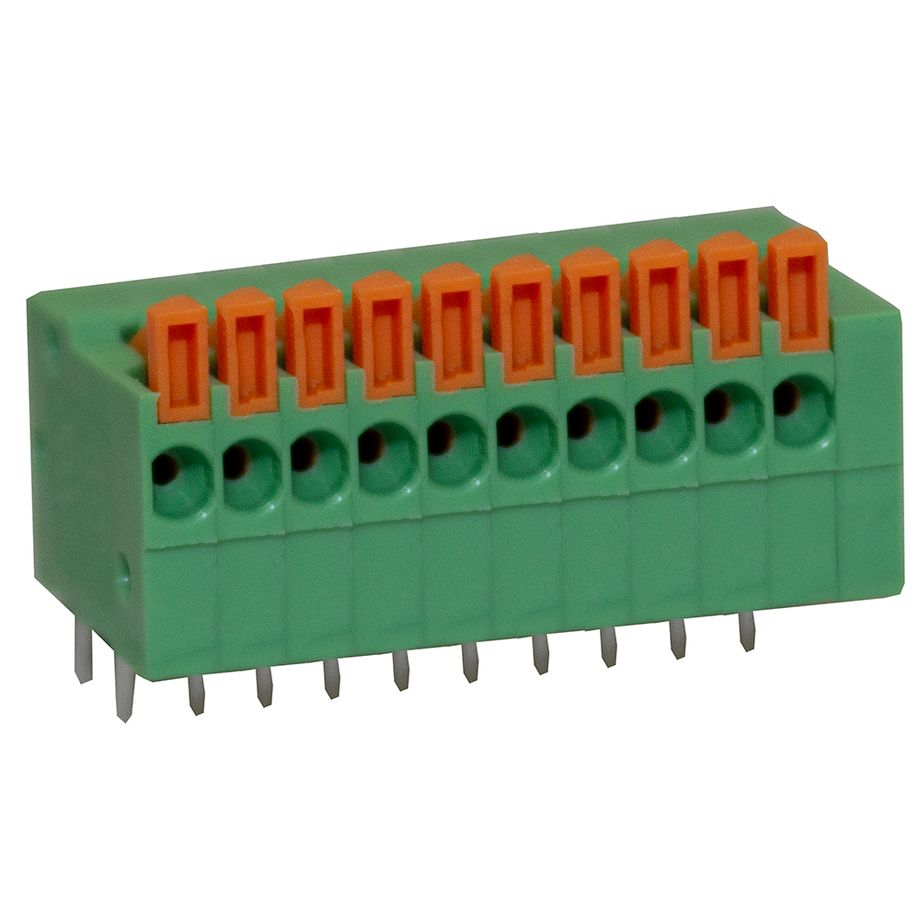

CSTBP254H/10 |
10 |
10 A |
27,94 mm |
13,6 mm |
12,6 mm |

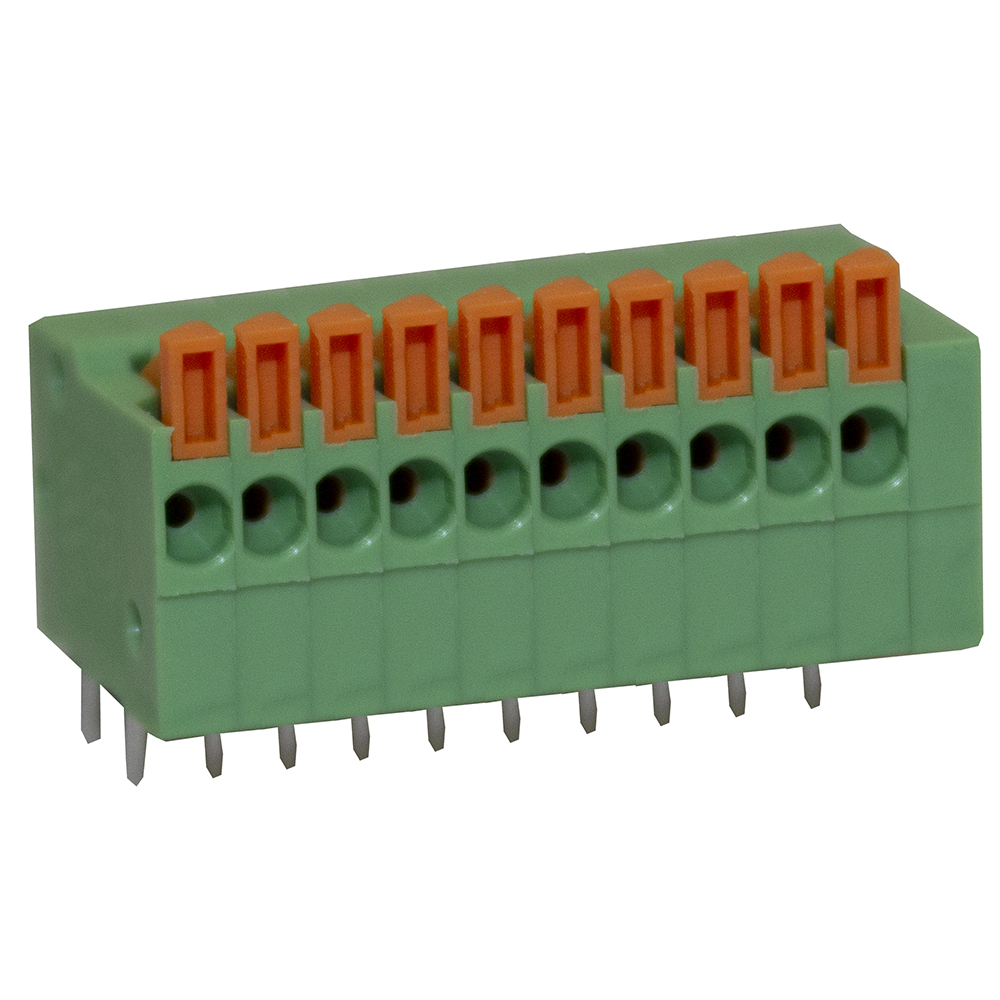

2.54mm Federkraft-Anschlussklemme horizontal, 10-polig |
|
|
|

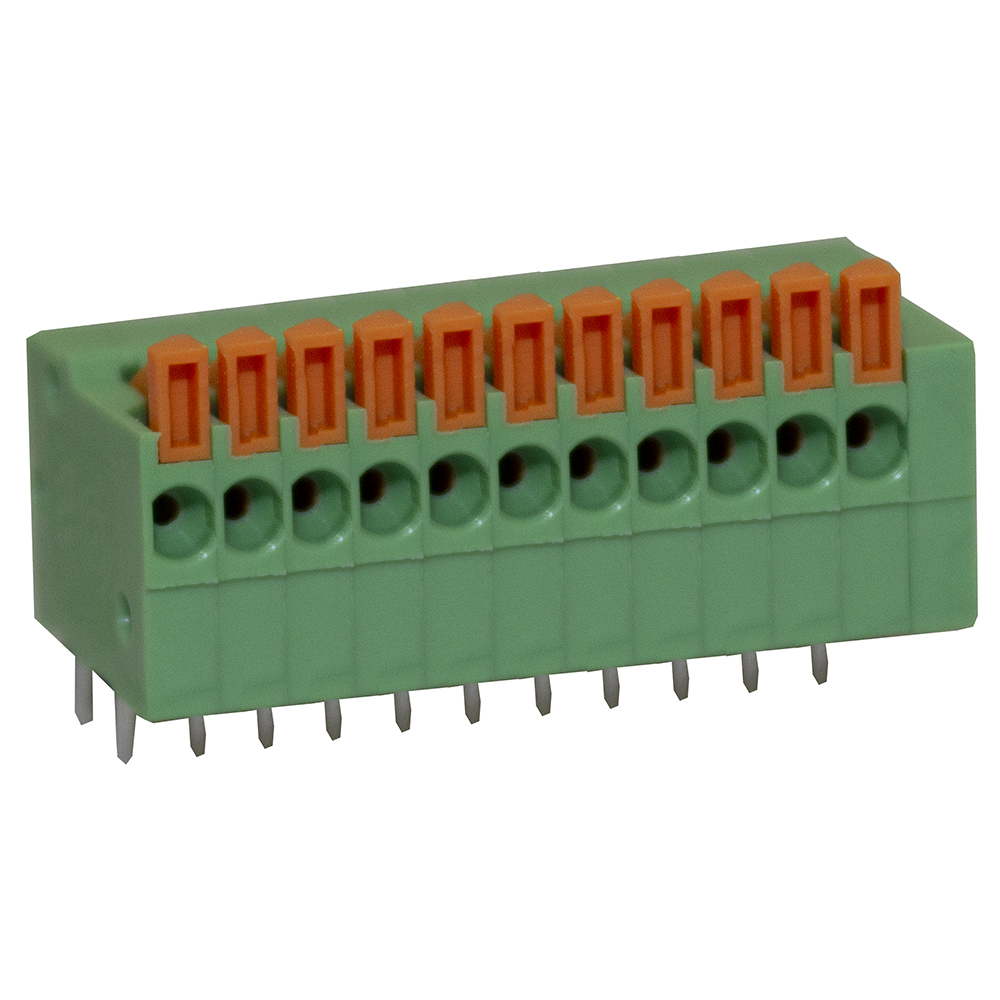

CSTBP254H/11 |
11 |
10 A |
30,48 mm |
13,6 mm |
12,6 mm |

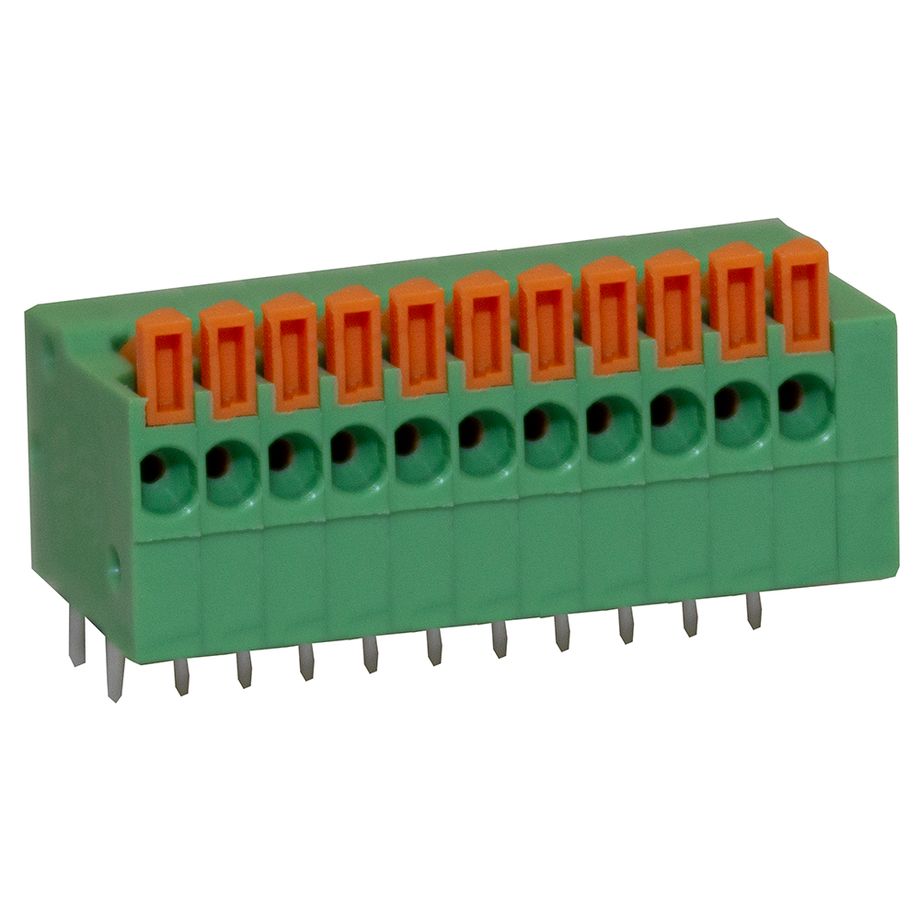

2.54mm Federkraft-Anschlussklemme horizontal, 11-polig |
|
|
|

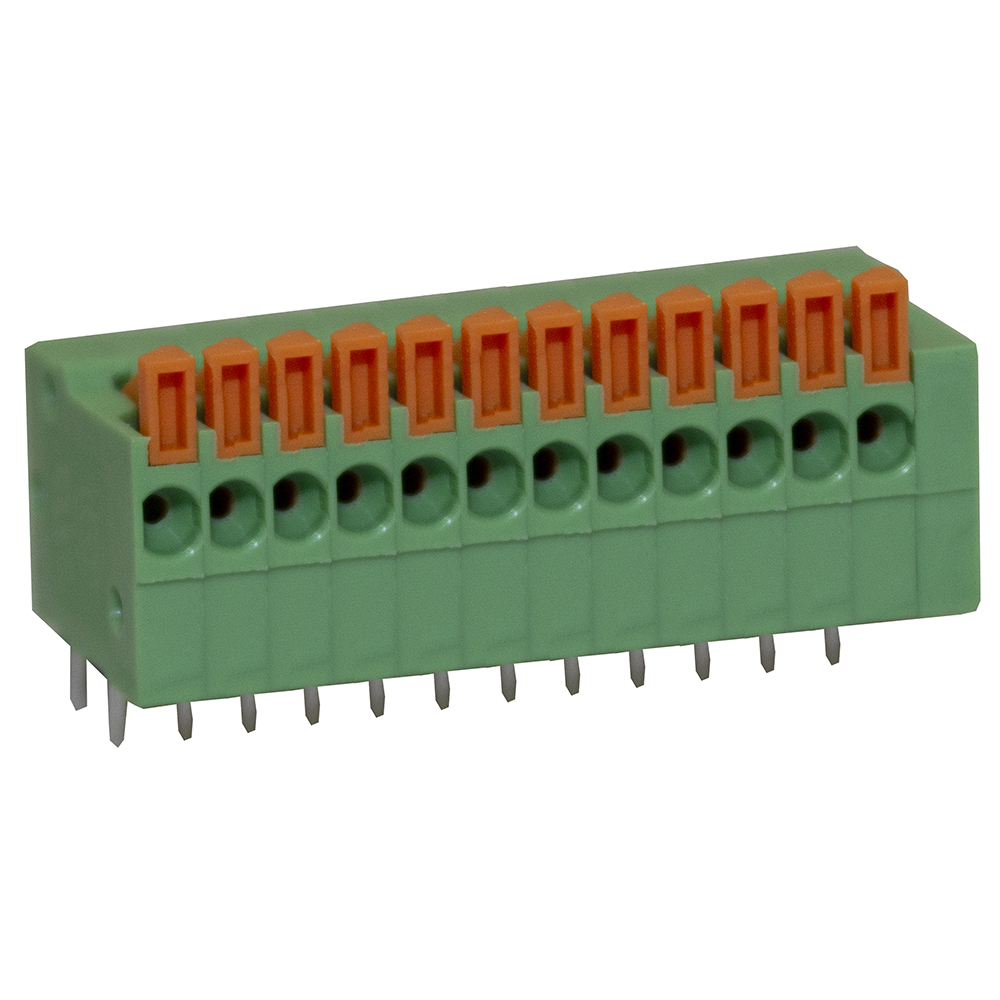

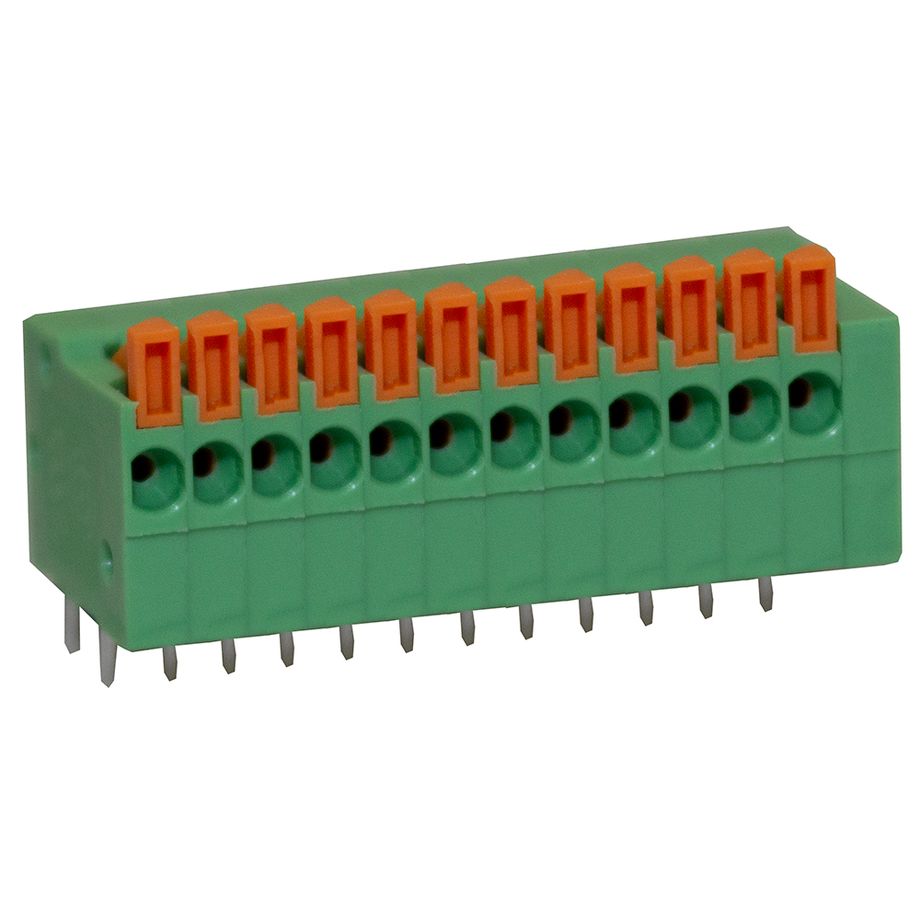

CSTBP254H/12 |
12 |
10 A |
33,02 mm |
13,6 mm |
12,6 mm |
2.54mm Federkraft-Anschlussklemme horizontal, 12-polig |
|
|
