Technische Daten & Eigenschaften
| Anschlussquerschnitt, eindrähtig (mm²) | 1 mm² |
|---|---|
| Anschlussquerschnitt, mehrdrähtig (mm²) | 1 mm² |
| Bemessungsspannung (UL) | 300 V |
| Bemessungsspannung (VDE) | 250 V |
| Bemessungsstrom (allgemein) | 8 A |
| Bemessungsstrom (UL) | 8 A |
| Bemessungsstrom (VDE) | 15 A |
| Leiterquerschnitt (AWG) | 22-16 |
| Basismaterial | Kunststoff |
| Material, Werkstoff | Polyamid |
| Rastermaß | 5 mm |
| Farbe | Grün |
| Anschlussart | Liftsystem (Rising Clamp) |
| Ausrichtung | Vertikal |
| Betriebstemperatur | -40 °C bis +105 °C |
| Bauhöhe / Profil | niedrig |
| Steckbar / Verrastbar | |
| Zuschneidbar | — |
| Brennbarkeitsklasse | UL94-V0 |
| CE-konform | |
| UL-zertifiziert | |
| VDE-zertifiziert | |
| Kategorie | Standard-Platinensteckverbinder |
Beschreibung
Die platzsparende Anschlussklemme mit niedrigem Profil hat ein Raster von 5,00mm. Durch den hochwertigen Rising Clamp Anschluss hält der Platinen-Steckverbinder auch bei Umgebungen mit Erschütterungen stand.
Produktvarianten
Bestell-Nr. | Polzahl | Bemessungsstrom (allgemein) | Länge | Breite | Höhe | Kurzbeschreibung | Details | Angefragte Menge, mehrere mit '/' trennen | |
|---|---|---|---|---|---|---|---|---|---|
|

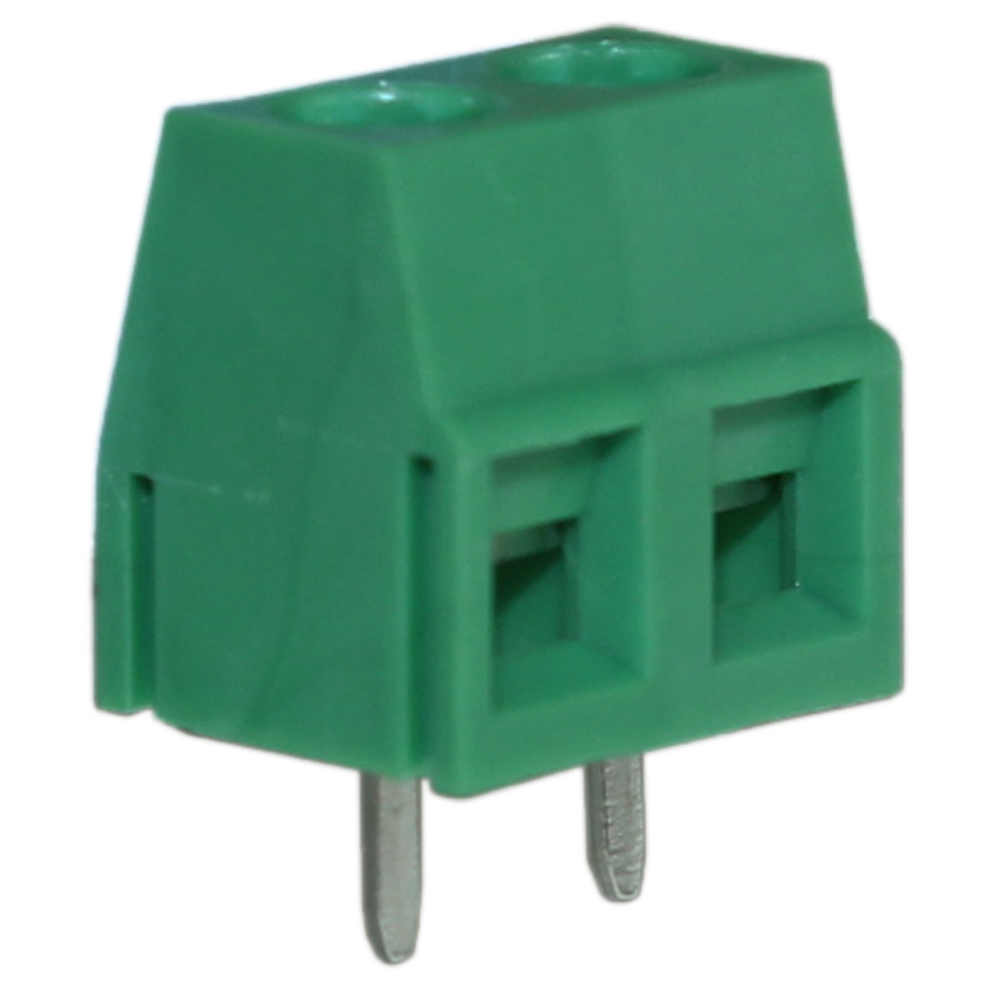

CTBP0500/2 |
2 |
8 A |
10 mm |
10,2 mm |
8,5 mm |
5mm Rising Clamp Anschlussklemme mit niedrigem Profil 2-polig |
|
|
|

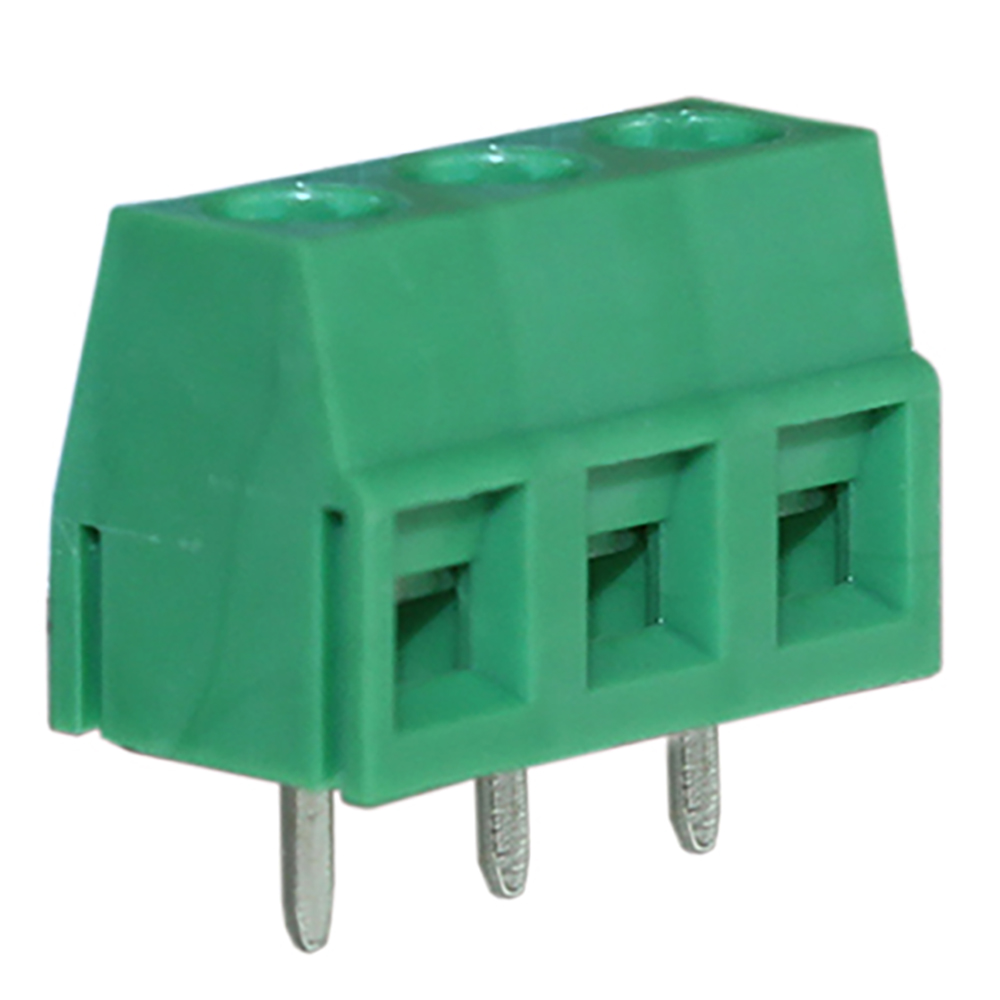

CTBP0500/3 |
3 |
8 A |
15 mm |
10,2 mm |
8,5 mm |
5mm Rising Clamp Anschlussklemme mit niedrigem Profil 3-polig |
|
|
|

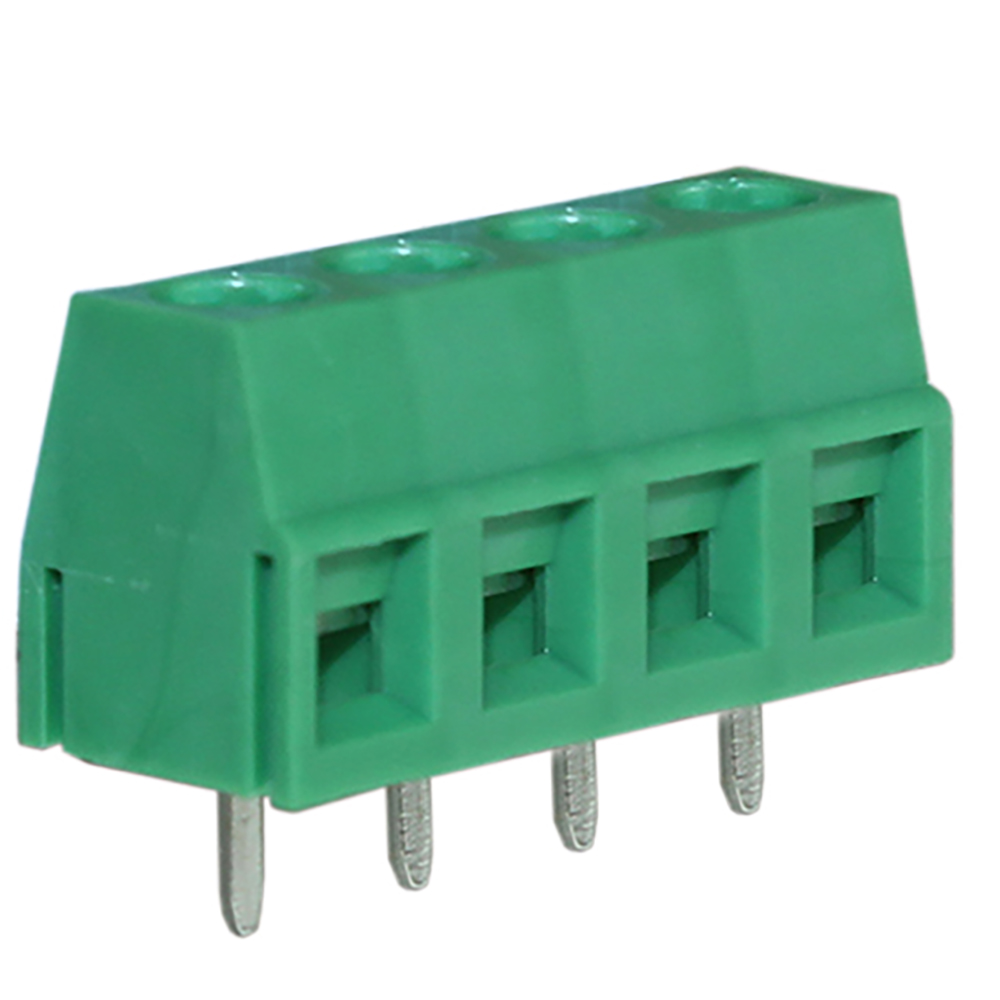

CTBP0500/4 |
4 |
8 A |
20 mm |
10,2 mm |
8,5 mm |
5mm Rising Clamp Anschlussklemme mit niedrigem Profil 4-polig |
|
|
|

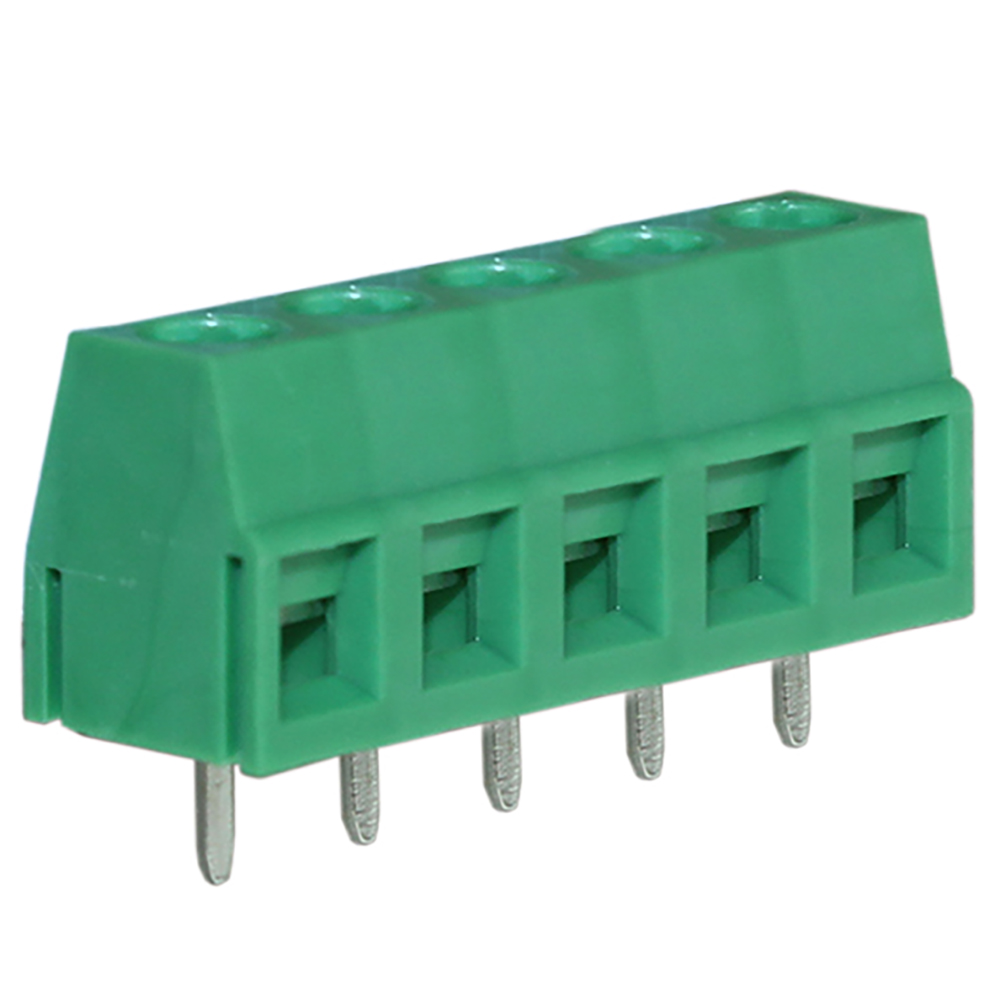

CTBP0500/5 |
5 |
8 A |
25 mm |
10,2 mm |
8,5 mm |
5mm Rising Clamp Anschlussklemme mit niedrigem Profil 5-polig |
|
|
|

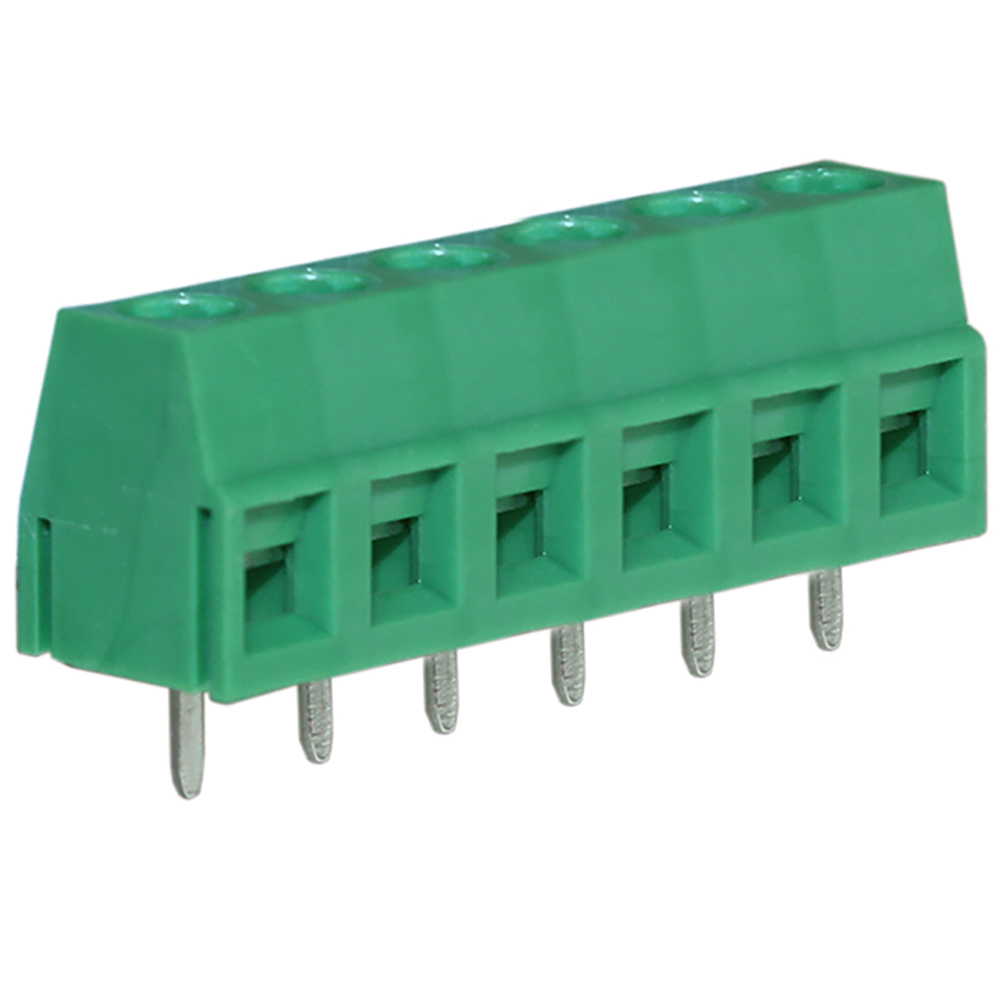

CTBP0500/6 |
6 |
8 A |
30 mm |
10,2 mm |
8,5 mm |
5mm Rising Clamp Anschlussklemme mit niedrigem Profil 6-polig |
|
|
|

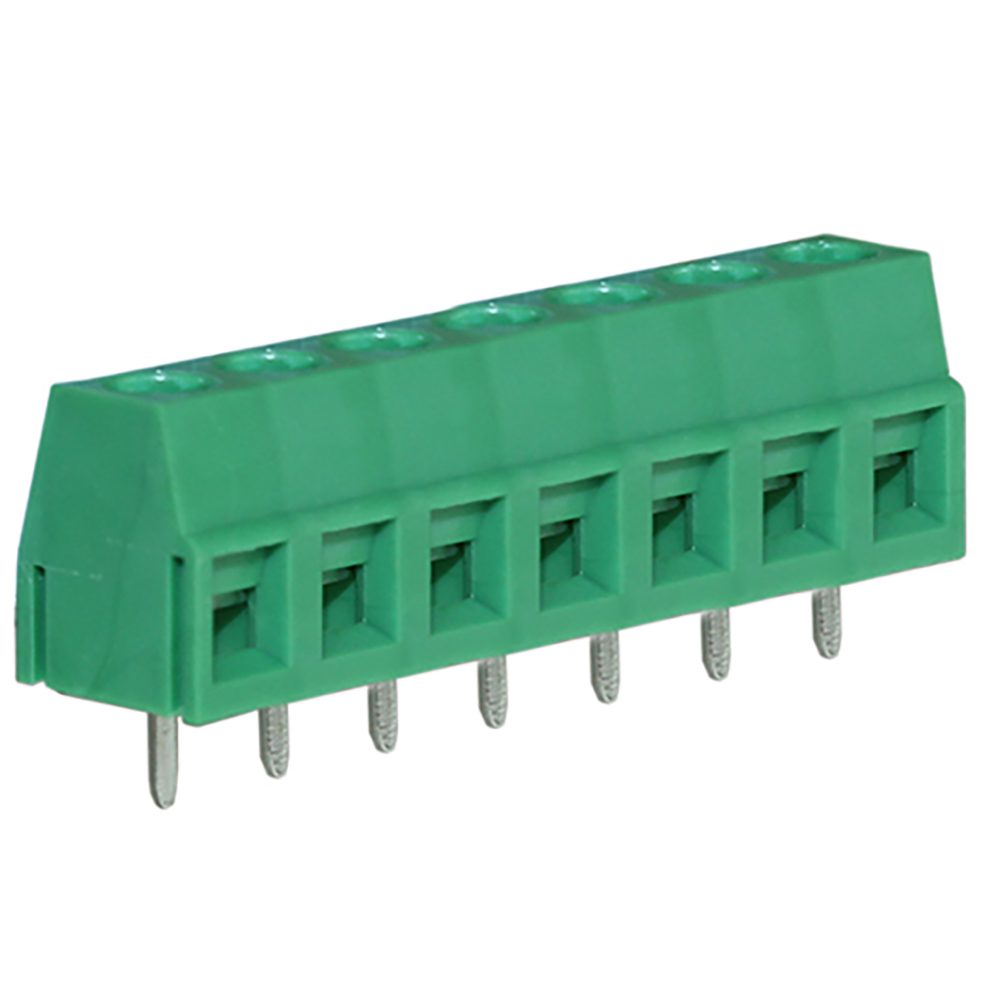

CTBP0500/7 |
7 |
8 A |
35 mm |
10,2 mm |
8,5 mm |
5mm Rising Clamp Anschlussklemme mit niedrigem Profil 7-polig |
|
|
|

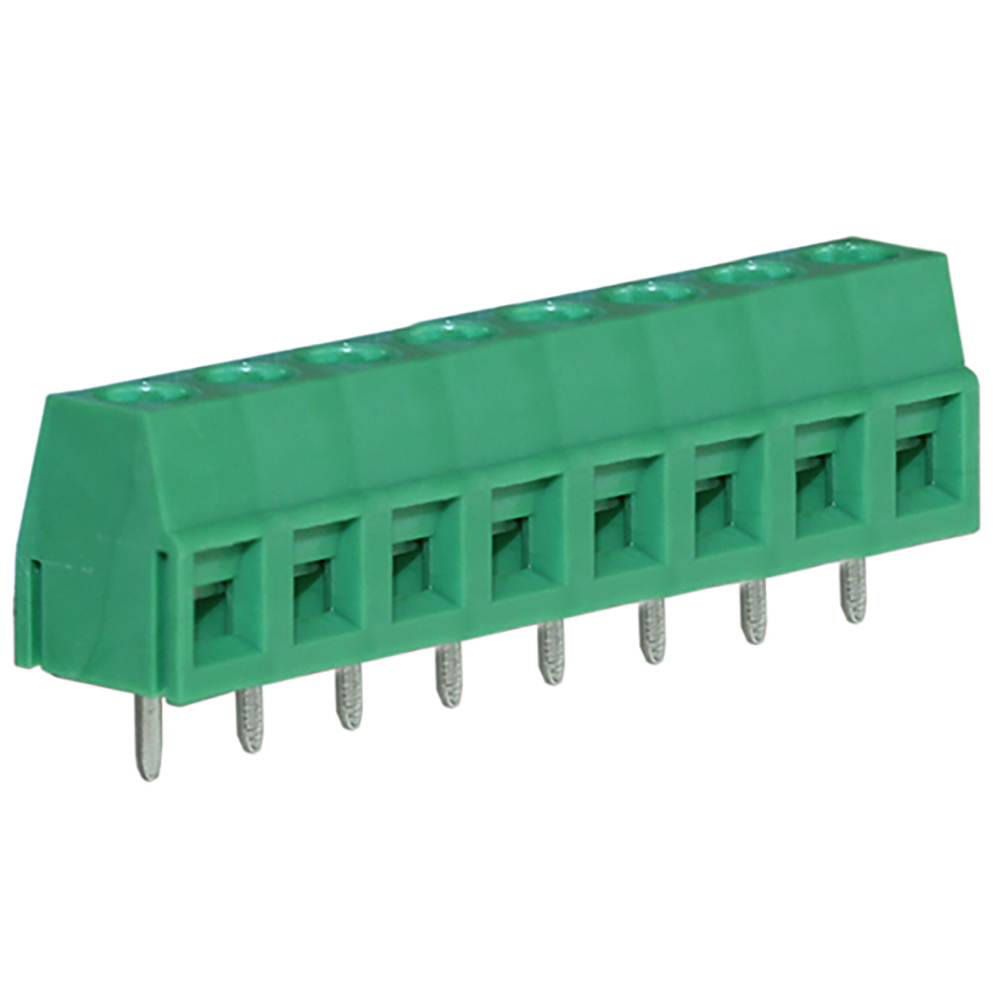

CTBP0500/8 |
8 |
8 A |
40 mm |
10,2 mm |
8,5 mm |
5mm Rising Clamp Anschlussklemme mit niedrigem Profil 8-polig |
|
|
|

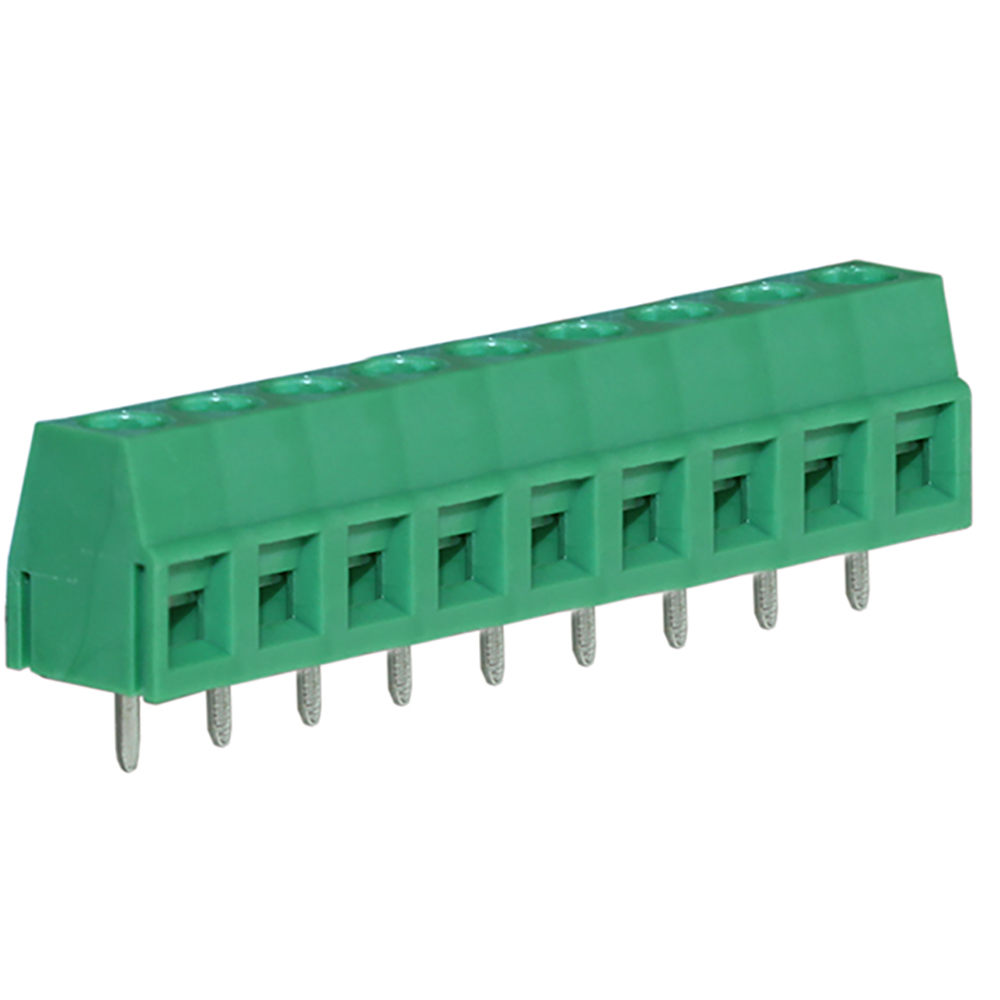

CTBP0500/9 |
9 |
8 A |
45 mm |
10,2 mm |
8,5 mm |
5mm Rising Clamp Anschlussklemme mit niedrigem Profil 9-polig |
|
|
|

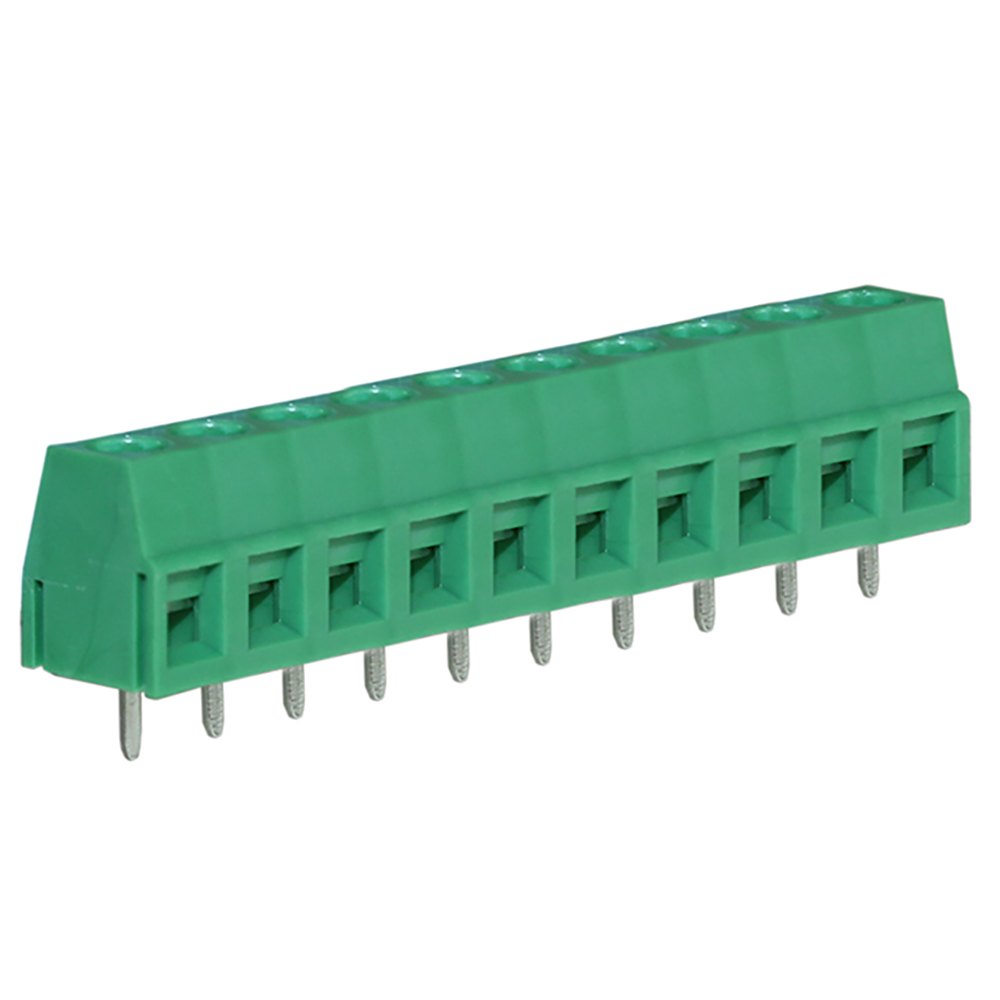

CTBP0500/10 |
10 |
8 A |
50 mm |
10,2 mm |
8,5 mm |
5mm Rising Clamp Anschlussklemme mit niedrigem Profil 10-polig |
|
|
|

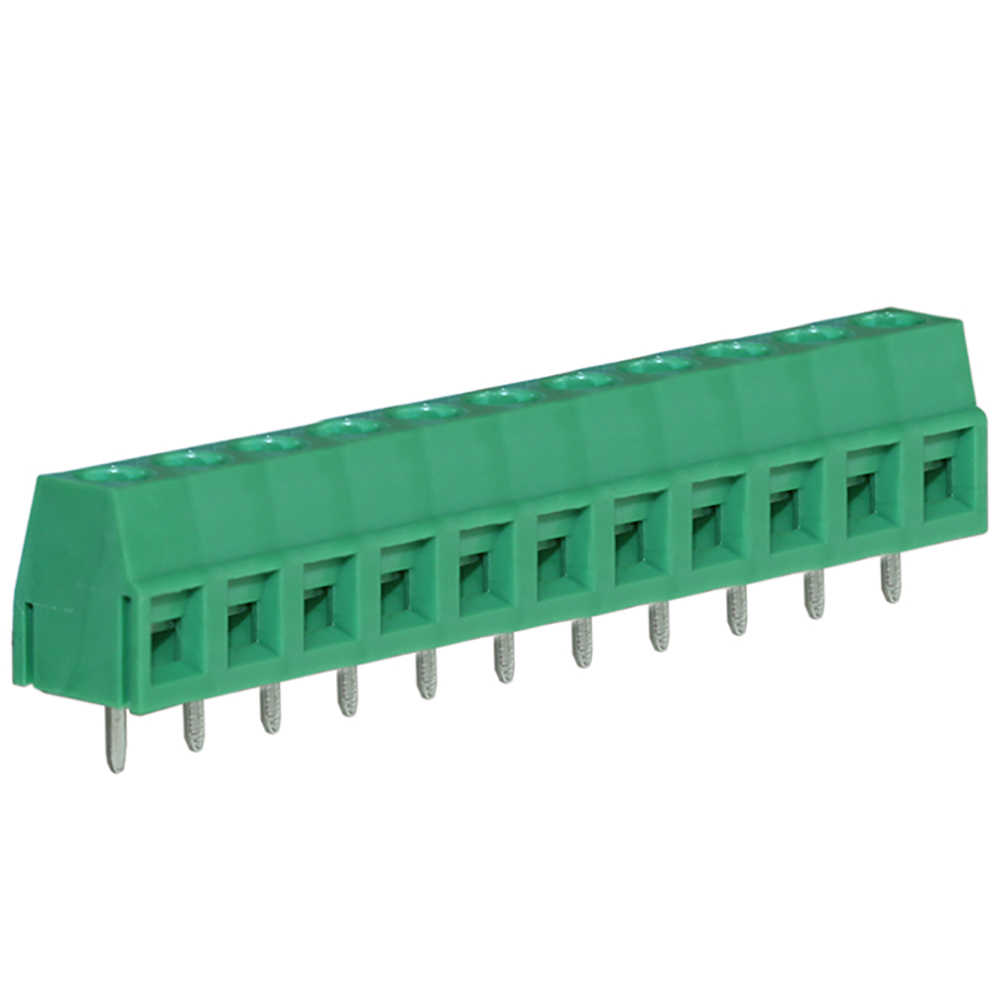

CTBP0500/11 |
11 |
8 A |
55 mm |
10,2 mm |
8,5 mm |
5mm Rising Clamp Anschlussklemme mit niedrigem Profil 11-polig |
|
|
|

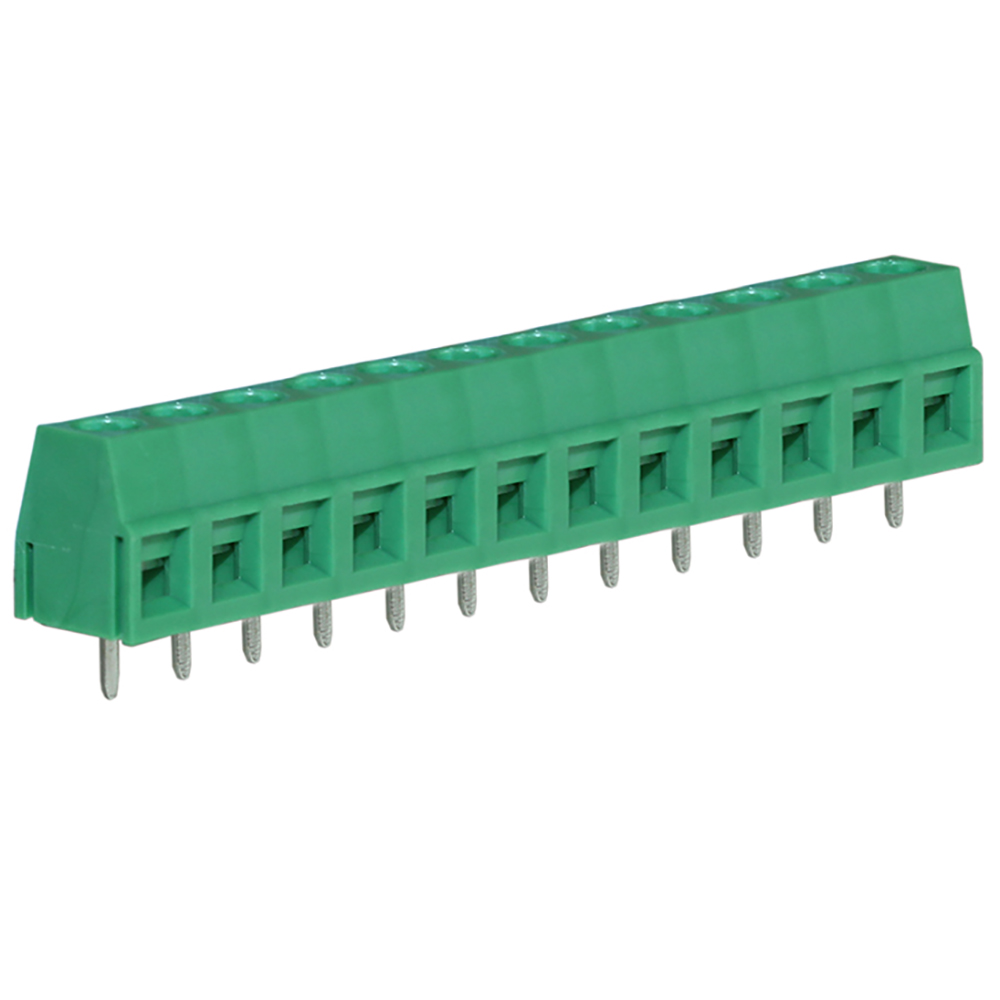

CTBP0500/12 |
12 |
8 A |
60 mm |
10,2 mm |
8,5 mm |
5mm Rising Clamp Anschlussklemme mit niedrigem Profil 12-polig |
|
|
