Technische Daten & Eigenschaften
| Anschlussquerschnitt, eindrähtig (mm²) | 0,13-1,31 mm² |
|---|---|
| Anschlussquerschnitt, mehrdrähtig (mm²) | 0,13-1,31 mm² |
| Bemessungsspannung (UL) | 300 V |
| Bemessungsstrom (allgemein) | 10 A |
| Bemessungsstrom (UL) | 10 A |
| Kabeleingang (max.) | 1,31mm |
| Leiterquerschnitt (AWG) | 26-16 |
| Basismaterial | Kunststoff |
| Material, Werkstoff | Polyamid |
| Rastermaß | 10,16 mm |
| Farbe | Grün |
| Anschlussart | Liftsystem (Rising Clamp) |
| Ausrichtung | Vertikal |
| Betriebstemperatur | -33 °C bis +120 °C |
| Bauhöhe / Profil | niedrig |
| Steckbar / Verrastbar | |
| Zuschneidbar | — |
| Brennbarkeitsklasse | UL94-V0 |
| CE-konform | |
| Kategorie | Standard-Platinensteckverbinder |
Beschreibung

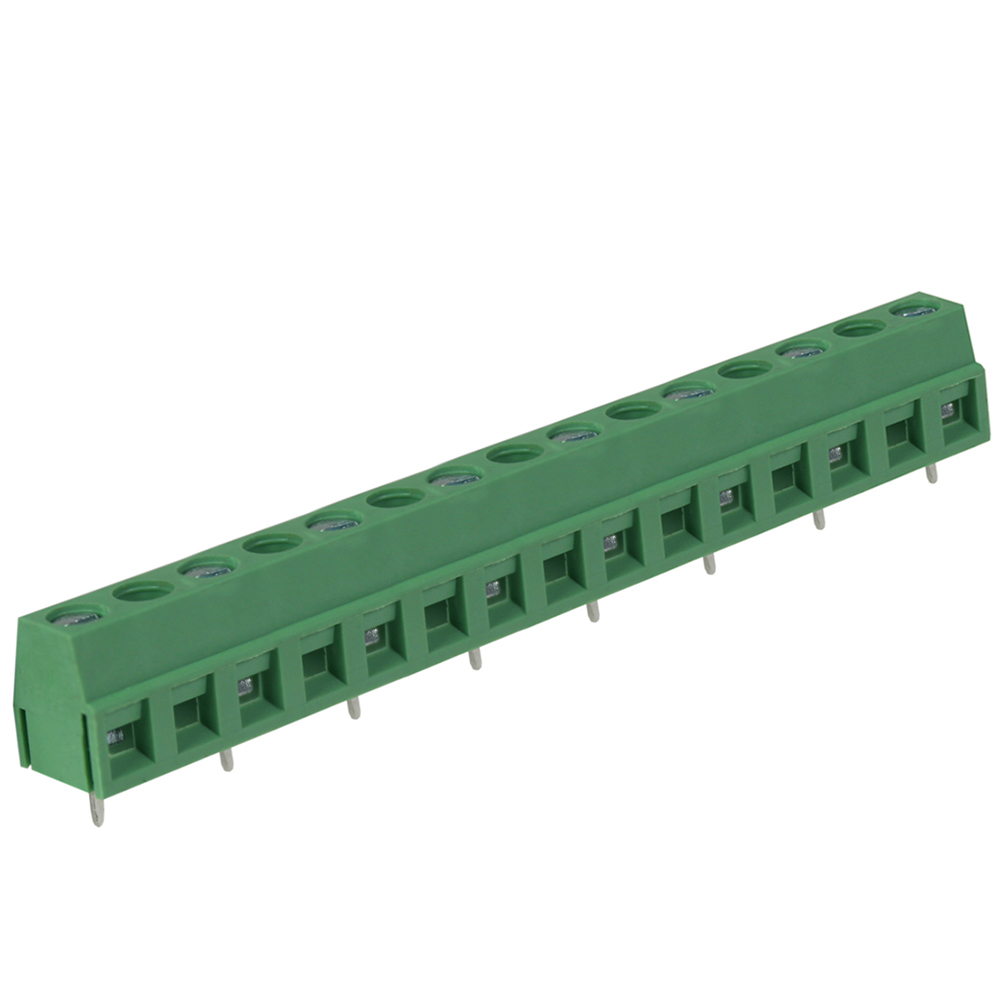

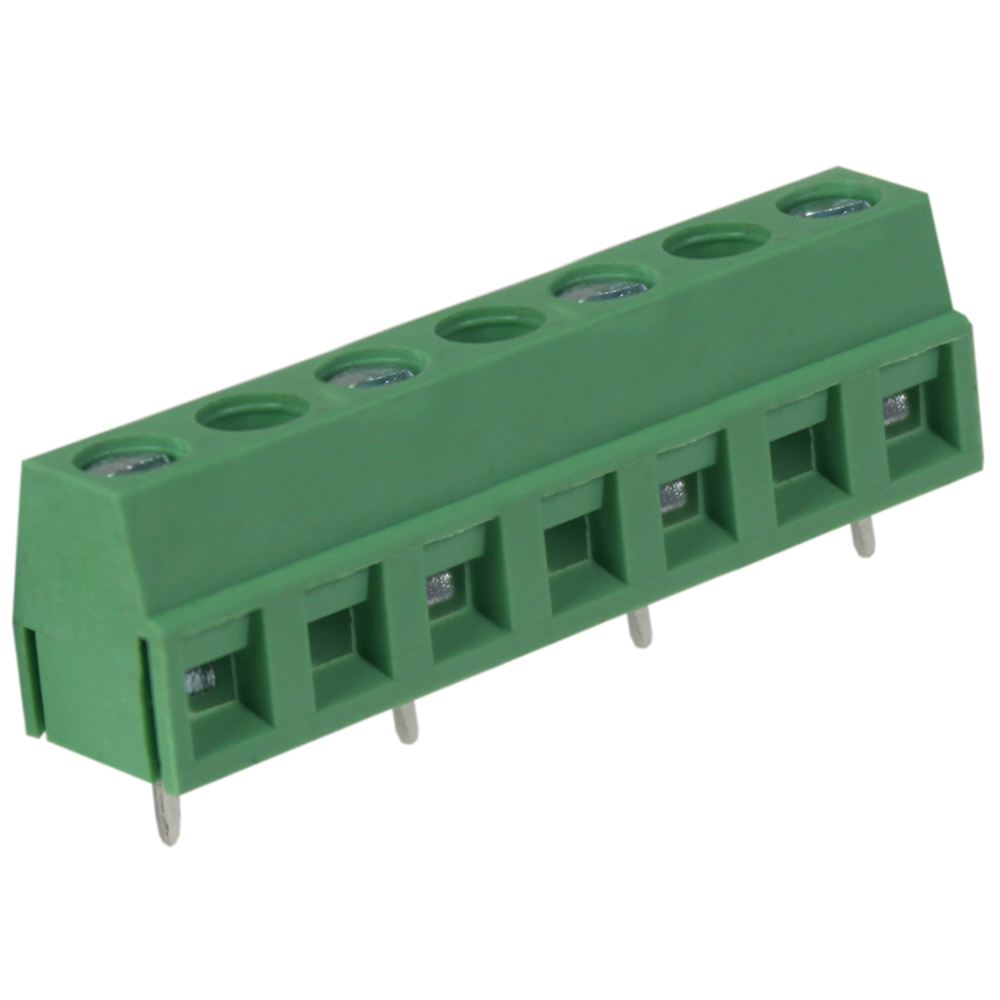

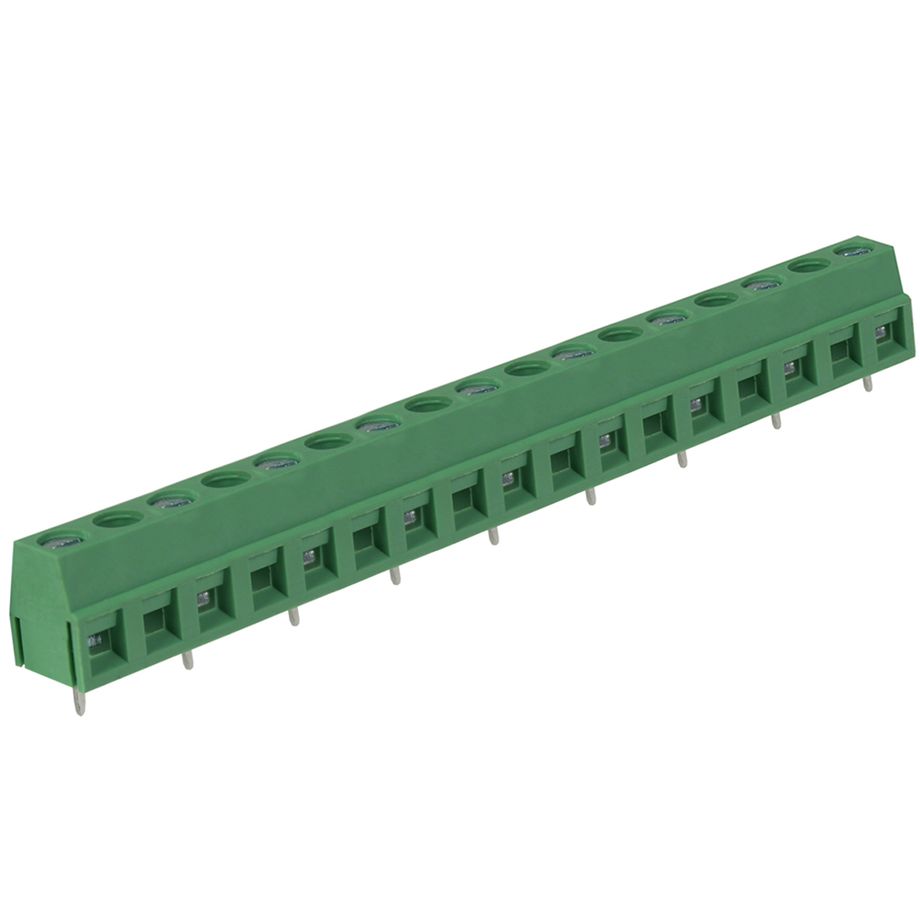

Die im Raster 10.16mm Anschlussklemme ist durch ein sehr niedriges Profil äußerst platzsparend. Durch die Rising Clamp Technologie können Kabel und Drähte zuverlässig und sicher angeschlossen werden. Der Platinen-Steckverbinder hat einen 45°-Anschluss.
Produktvarianten
Bestell-Nr. | Polzahl | Bemessungsstrom (allgemein) | Länge | Breite | Höhe | Kurzbeschreibung | Details | Angefragte Menge, mehrere mit '/' trennen | |
|---|---|---|---|---|---|---|---|---|---|
|
CTB0609/2 |
2 |
10 A |
15,2 mm |
8,45 mm |
10 mm |
10.16mm Rising Clamp Anschlussklemme mit niedrigem Profil und 45° Anschluss, 2-polig |
|
|
|
CTB0609/3 |
3 |
10 A |
24,6 mm |
8,45 mm |
10 mm |
10.16mm Rising Clamp Anschlussklemme mit niedrigem Profil und 45° Anschluss, 3-polig |
|
|
|
CTB0609/4 |
4 |
10 A |
34,76 mm |
8,45 mm |
10 mm |
10.16mm Rising Clamp Anschlussklemme mit niedrigem Profil und 45° Anschluss, 4-polig |
|
|
|
CTB0609/5 |
5 |
10 A |
44,92 mm |
8,45 mm |
10 mm |
10.16mm Rising Clamp Anschlussklemme mit niedrigem Profil und 45° Anschluss, 5-polig |
|
|
|
CTB0609/6 |
6 |
10 A |
55,08 mm |
8,45 mm |
10 mm |
10.16mm Rising Clamp Anschlussklemme mit niedrigem Profil und 45° Anschluss, 6-polig |
|
|
|
CTB0609/7 |
7 |
10 A |
65,24 mm |
8,45 mm |
10 mm |
10.16mm Rising Clamp Anschlussklemme mit niedrigem Profil und 45° Anschluss, 7-polig |
|
|
|
CTB0609/8 |
8 |
10 A |
75,4 mm |
8,45 mm |
10 mm |
10.16mm Rising Clamp Anschlussklemme mit niedrigem Profil und 45° Anschluss, 8-polig |
|
|
|
CTB0609/9 |
9 |
10 A |
85,56 mm |
8,45 mm |
10 mm |
10.16mm Rising Clamp Anschlussklemme mit niedrigem Profil und 45° Anschluss, 9-polig |
|
|
|
CTB0609/10 |
10 |
10 A |
95,72 mm |
8,45 mm |
10 mm |
10.16mm Rising Clamp Anschlussklemme mit niedrigem Profil und 45° Anschluss, 10-polig |
|
|
|
CTB0609/11 |
11 |
10 A |
105,88 mm |
8,45 mm |
10 mm |
10.16mm Rising Clamp Anschlussklemme mit niedrigem Profil und 45° Anschluss, 11-polig |
|
|
|
CTB0609/12 |
12 |
10 A |
116,04 mm |
8,45 mm |
10 mm |
10.16mm Rising Clamp Anschlussklemme mit niedrigem Profil und 45° Anschluss, 12-polig |
|
|
