Technische Daten & Eigenschaften
| Anschlussquerschnitt, eindrähtig (mm²) | 0,13-2,3 mm² |
|---|---|
| Anschlussquerschnitt, mehrdrähtig (mm²) | 0,13-2,3 mm² |
| Bemessungsspannung (UL) | 300 V |
| Bemessungsspannung (VDE) | 450 V |
| Bemessungsstrom (allgemein) | 20 A |
| Bemessungsstrom (UL) | 20 A |
| Bemessungsstrom (VDE) | 24 A |
| Leiterquerschnitt (AWG) | 26-12 |
| Basismaterial | Kunststoff |
| Material, Werkstoff | Polyamid |
| Rastermaß | 7,62 mm |
| Farbe | Grün |
| Anschlussart | Liftsystem (Rising Clamp) |
| Ausrichtung | Horizontal |
| Betriebstemperatur | -40 °C bis +105 °C |
| Bauhöhe / Profil | Standard |
| Steckbar / Verrastbar | |
| Zuschneidbar | — |
| Brennbarkeitsklasse | UL94-V0 |
| UL-zertifiziert | |
| VDE-zertifiziert | |
| Kategorie | Standard-Platinensteckverbinder |
Beschreibung
Die Anschlussklemme mit 90° geneigtem Kabeleingang hat ein Raster von 7,62mm. Die Rising Clamp Technologie sorgt für einen besonders sicheren Kabelanschluss.
Produktvarianten
Bestell-Nr. | Polzahl | Bemessungsstrom (allgemein) | Länge | Breite | Höhe | Kurzbeschreibung | Details | Angefragte Menge, mehrere mit '/' trennen | |
|---|---|---|---|---|---|---|---|---|---|
|

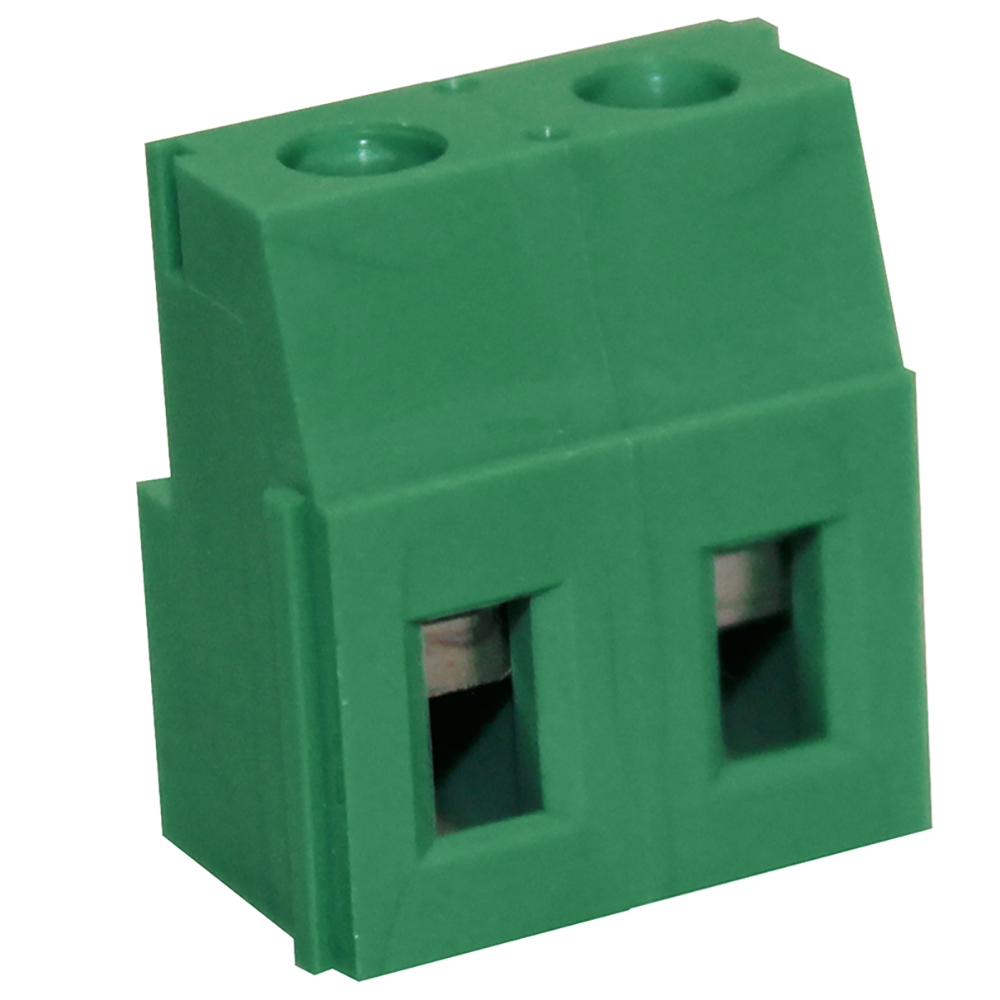

CTBP01HL/2 |
2 |
20 A |
15,24 mm |
18 mm |
10,5 mm |
7.62mm Rising Clamp Anschlussklemme 90°, 2-polig |
|
|
|

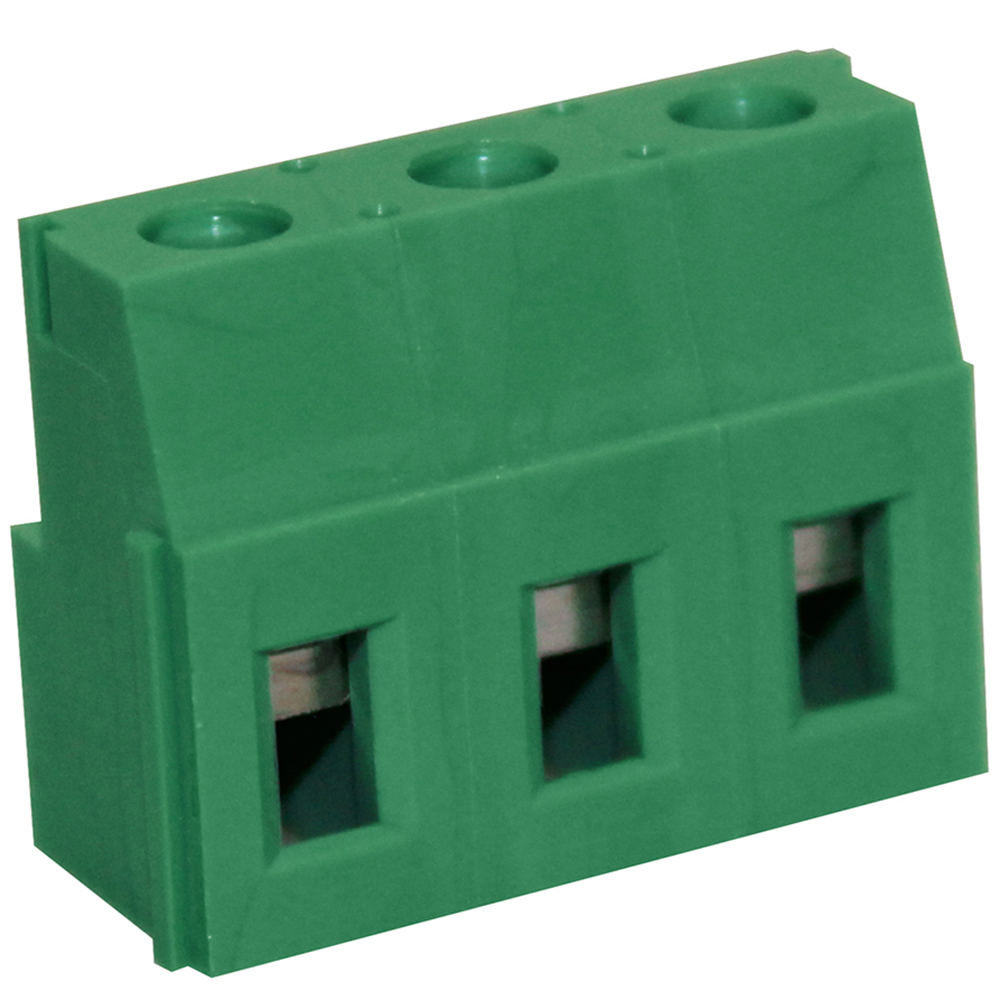

CTBP01HL/3 |
3 |
20 A |
22,86 mm |
18 mm |
10,5 mm |
7.62mm Rising Clamp Anschlussklemme 90°, 3-polig |
|
|
|

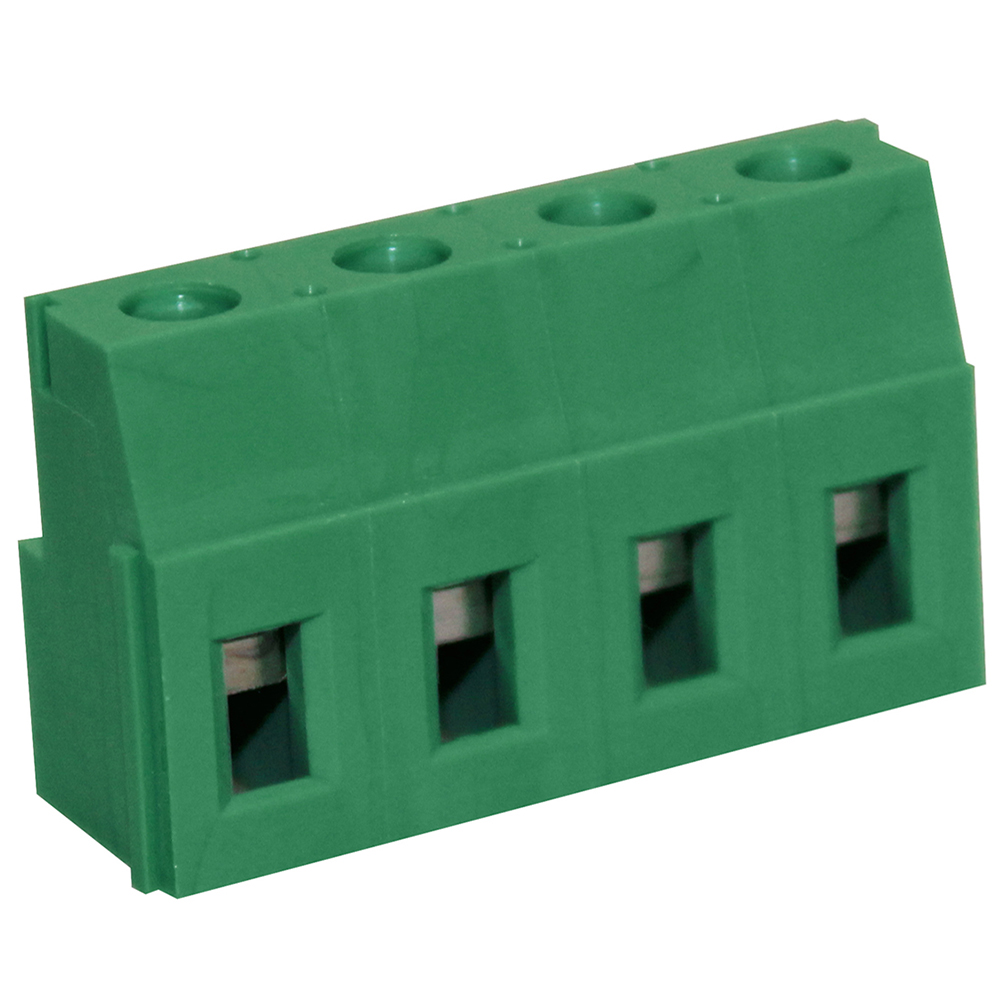

CTBP01HL/4 |
4 |
20 A |
30,48 mm |
18 mm |
10,5 mm |
7.62mm Rising Clamp Anschlussklemme 90°, 4-polig |
|
|
|

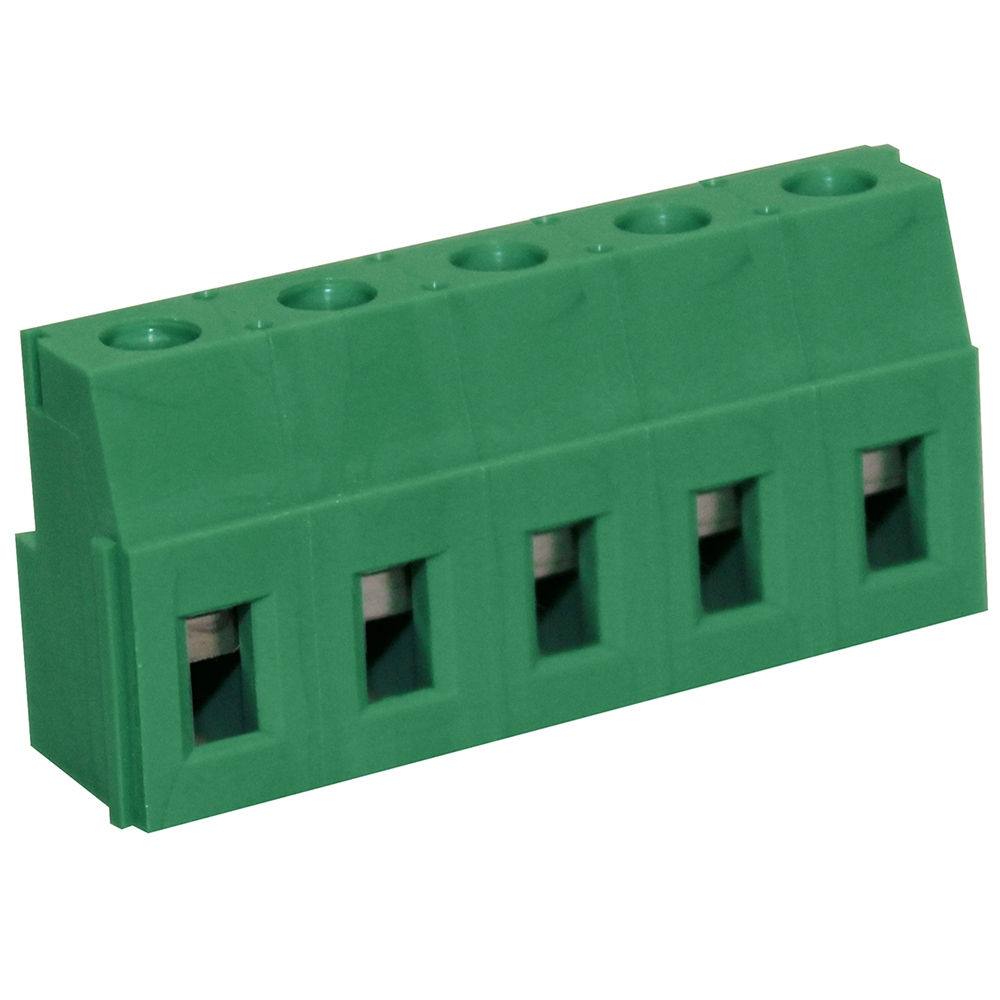

CTBP01HL/5 |
5 |
20 A |
38,1 mm |
18 mm |
10,5 mm |
7.62mm Rising Clamp Anschlussklemme 90°, 5-polig |
|
|
|

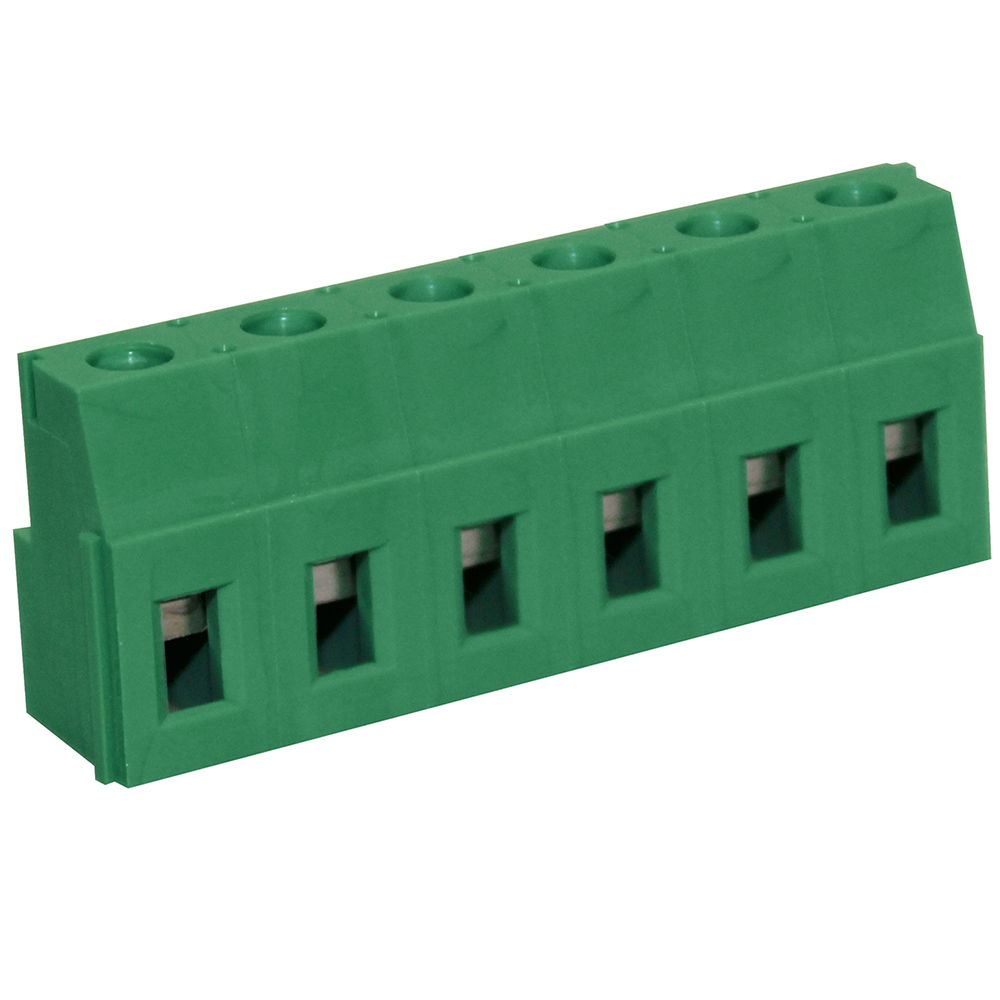

CTBP01HL/6 |
6 |
20 A |
45,72 mm |
18 mm |
10,5 mm |
7.62mm Rising Clamp Anschlussklemme 90°, 6-polig |
|
|
|

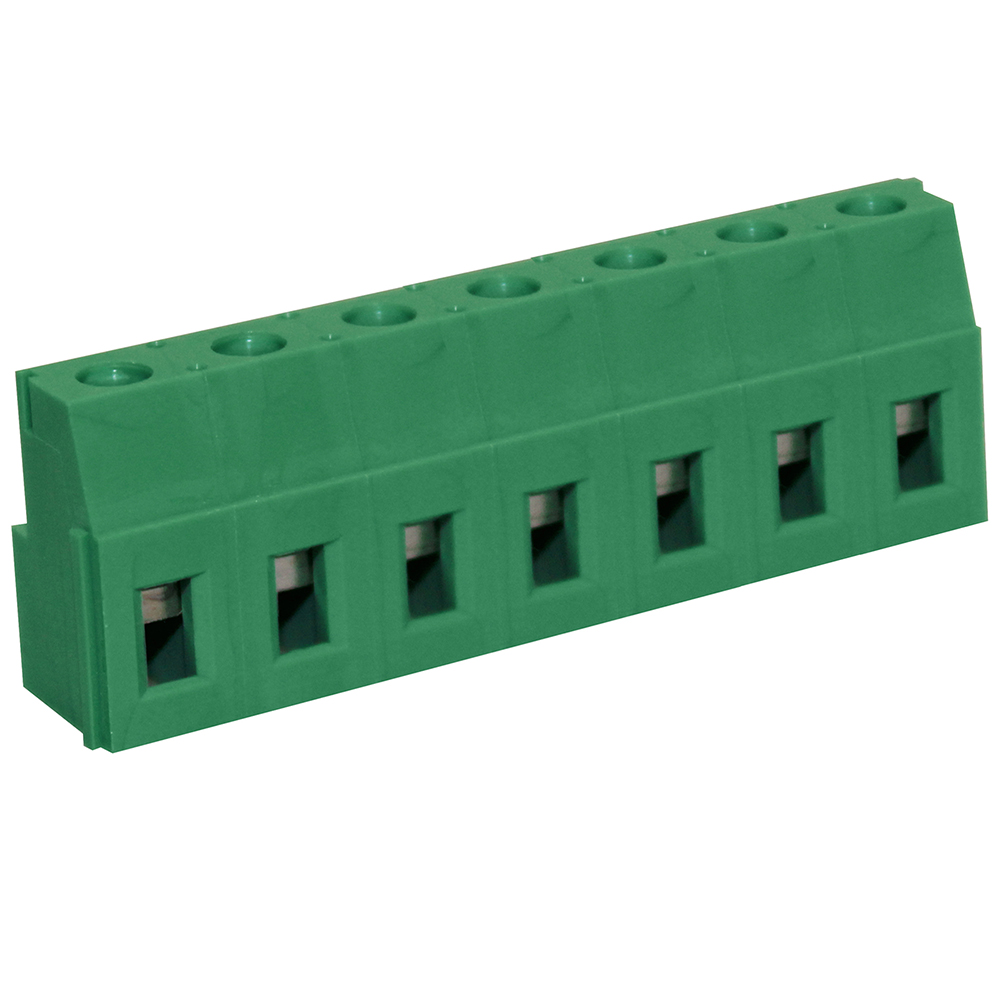

CTBP01HL/7 |
7 |
20 A |
53,34 mm |
18 mm |
10,5 mm |
7.62mm Rising Clamp Anschlussklemme 90°, 7-polig |
|
|
|

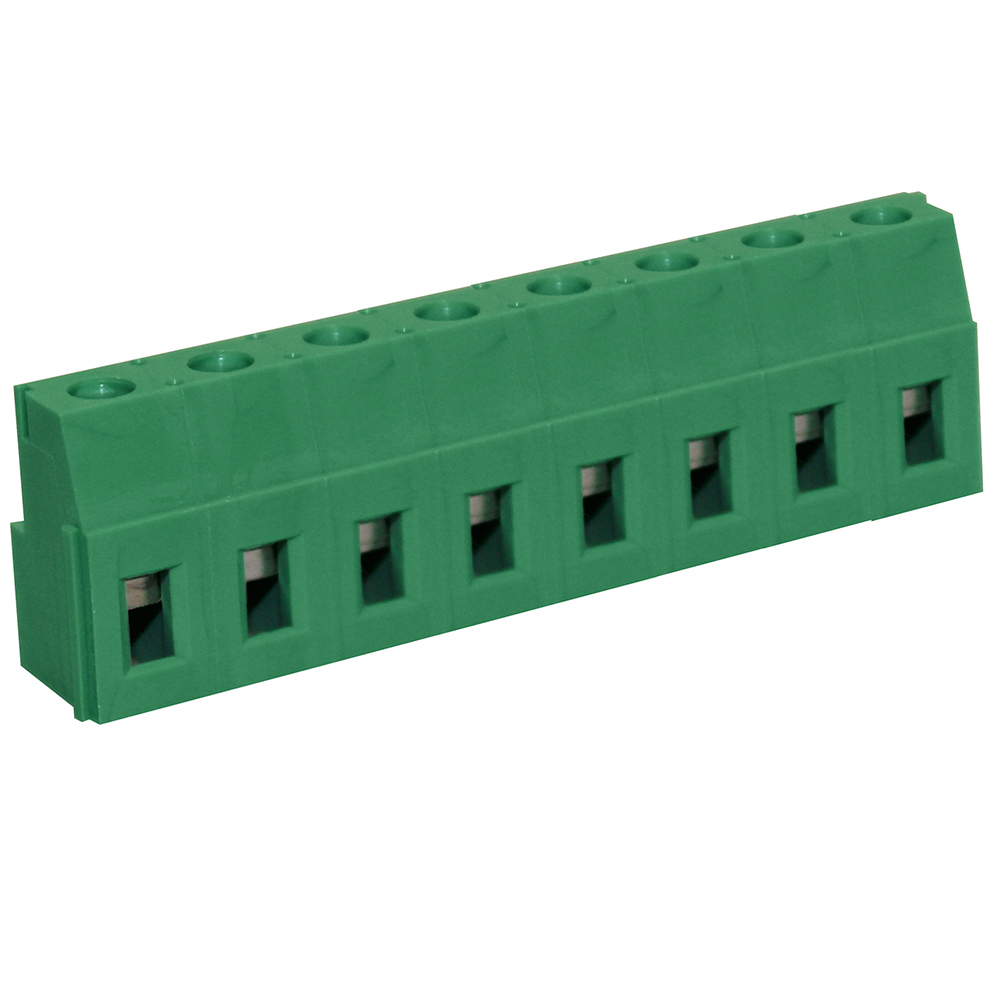

CTBP01HL/8 |
8 |
20 A |
60,96 mm |
18 mm |
10,5 mm |
7.62mm Rising Clamp Anschlussklemme 90°, 8-polig |
|
|
|

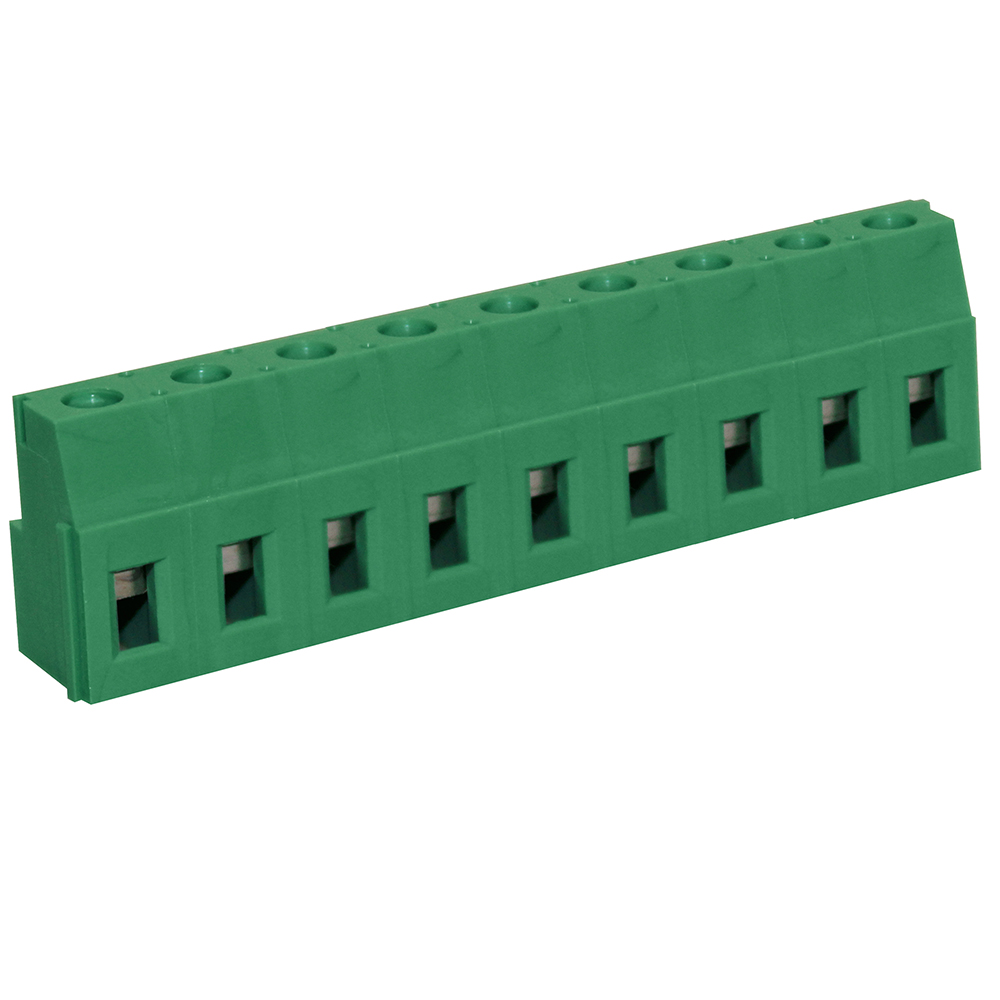

CTBP01HL/9 |
9 |
20 A |
68,58 mm |
18 mm |
10,5 mm |
7.62mm Rising Clamp Anschlussklemme 90°, 9-polig |
|
|
|

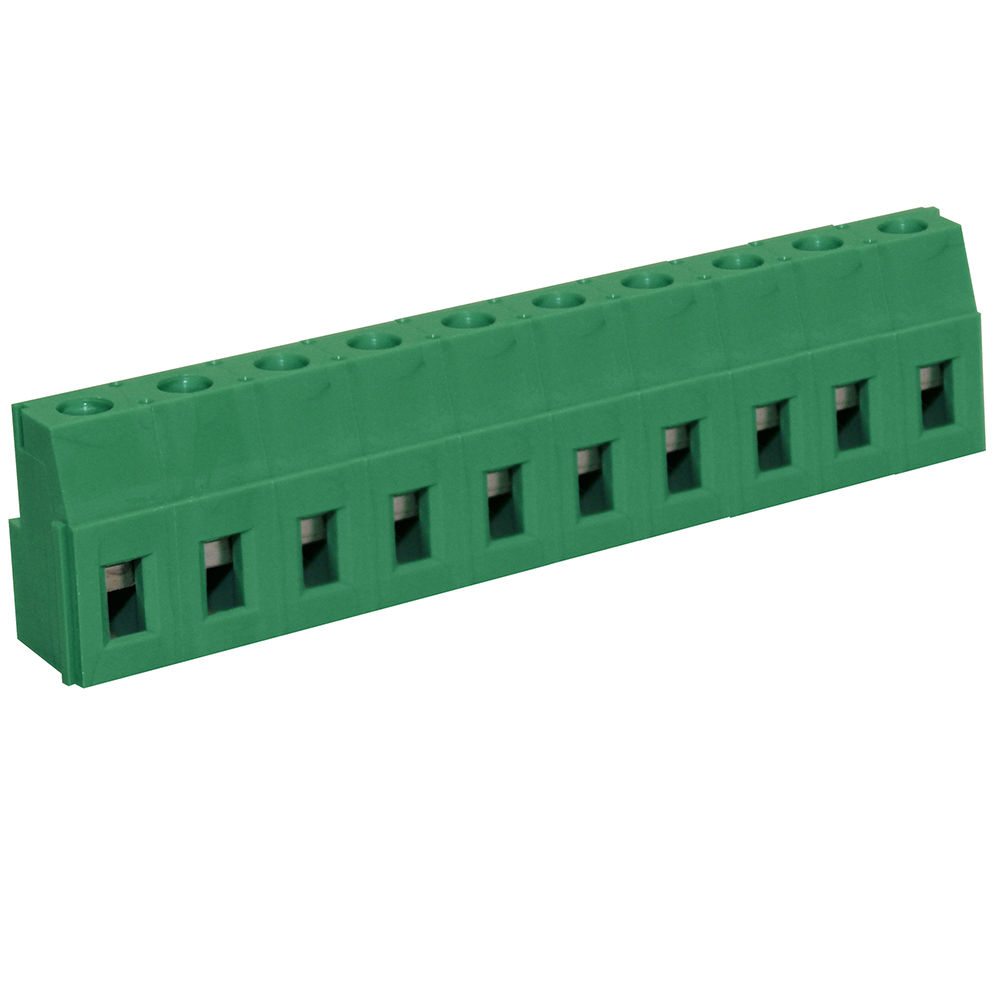

CTBP01HL/10 |
10 |
20 A |
76,2 mm |
18 mm |
10,5 mm |
7.62mm Rising Clamp Anschlussklemme 90°, 10-polig |
|
|
|
CTBP01HL/11 |
11 |
20 A |
83,82 mm |
18 mm |
10,5 mm |
7.62mm Rising Clamp Anschlussklemme 90°, 11-polig |
|
|
|

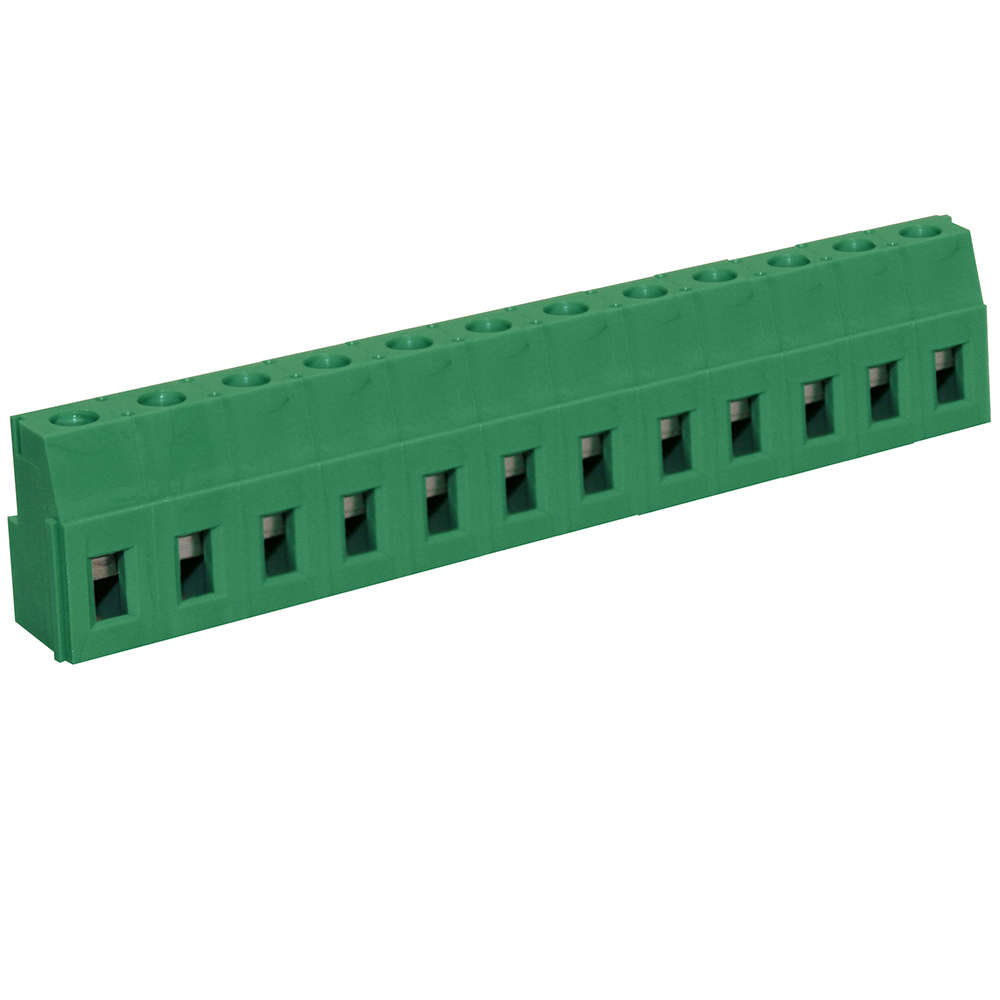

CTBP01HL/12 |
12 |
20 A |
91,44 mm |
18 mm |
10,5 mm |
7.62mm Rising Clamp Anschlussklemme 90°, 12-polig |
|
|
