Technische Daten & Eigenschaften
| Anschlussquerschnitt, eindrähtig (mm²) | 0,32-1,3 mm² |
|---|---|
| Anschlussquerschnitt, mehrdrähtig (mm²) | 0,32-1,3 mm² |
| Bemessungsspannung (UL) | 300 V |
| Bemessungsspannung (VDE) | 250 V |
| Bemessungsstrom (allgemein) | 15 A |
| Bemessungsstrom (UL) | 15 A |
| Bemessungsstrom (VDE) | 15 A |
| Leiterquerschnitt (AWG) | 28-18 |
| Basismaterial | Kunststoff |
| Material, Werkstoff | Polyamid |
| Rastermaß | 3,5 mm |
| Farbe | Grün |
| Anschlussart | Drahtschutzbügel |
| Ausrichtung | Horizontal |
| Betriebstemperatur | -40 °C bis +105 °C |
| Bauhöhe / Profil | niedrig |
| Steckbar / Verrastbar | |
| Zuschneidbar | — |
| Kabelschutz | |
| Brennbarkeitsklasse | UL94-V0 |
| UL-zertifiziert | |
| VDE-zertifiziert | |
| Kategorie | Standard-Platinensteckverbinder |
Beschreibung

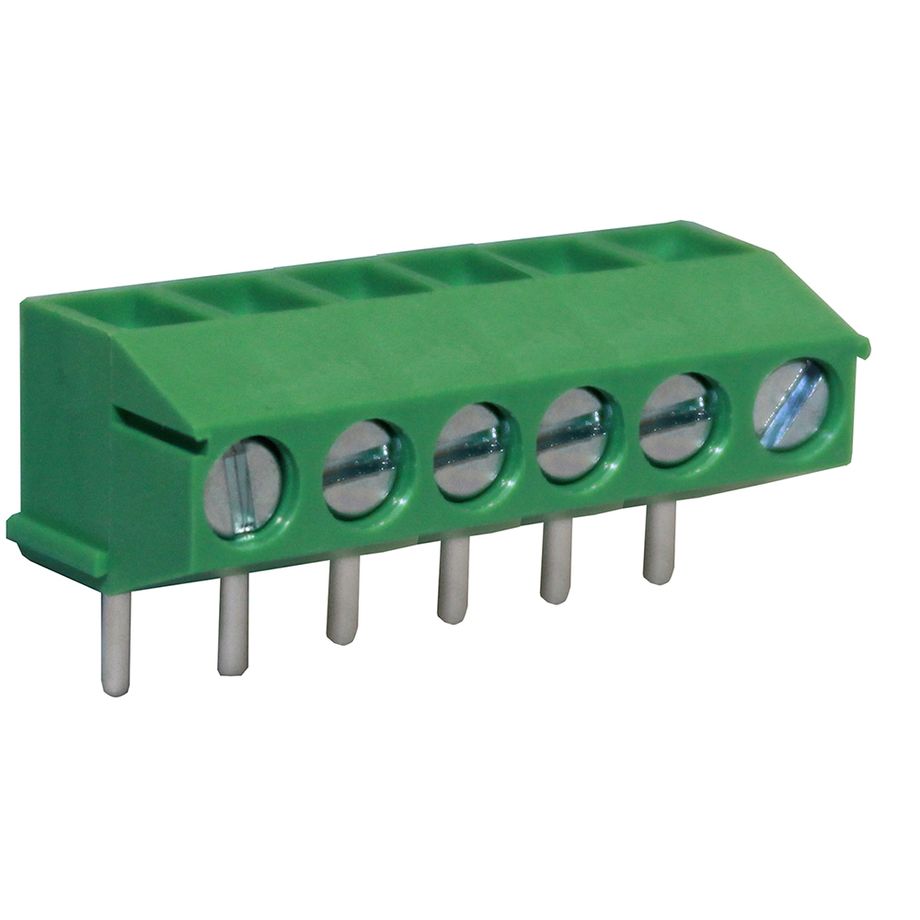

Platzsparende Klemme mit niedrigem Profil und 3.5mm Raster. Der Kabeleingang ist um 90° abgewinkelt. Die Drähte sind durch einen zusätzlichen Kabelschutz geschützt.
Produktvarianten
Bestell-Nr. | Polzahl | Bemessungsstrom (allgemein) | Länge | Breite | Höhe | Kurzbeschreibung | Details | Angefragte Menge, mehrere mit '/' trennen | |
|---|---|---|---|---|---|---|---|---|---|
|

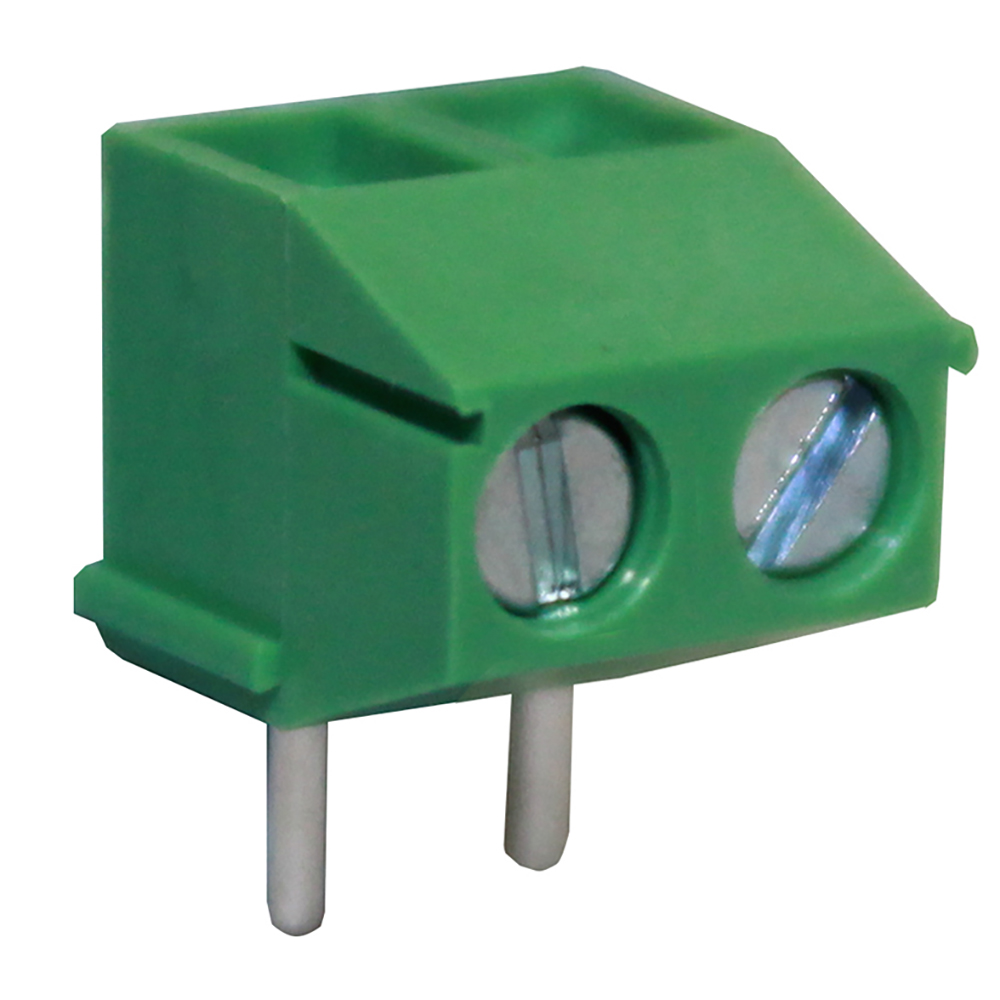

CTBP0355/2 |
2 |
15 A |
7 mm |
8,5 mm |
5,8 mm |
3.5mm Anschlussklemme 90° mit Kabelschutz und niedrigem Profil, 2-polig |
|
|
|

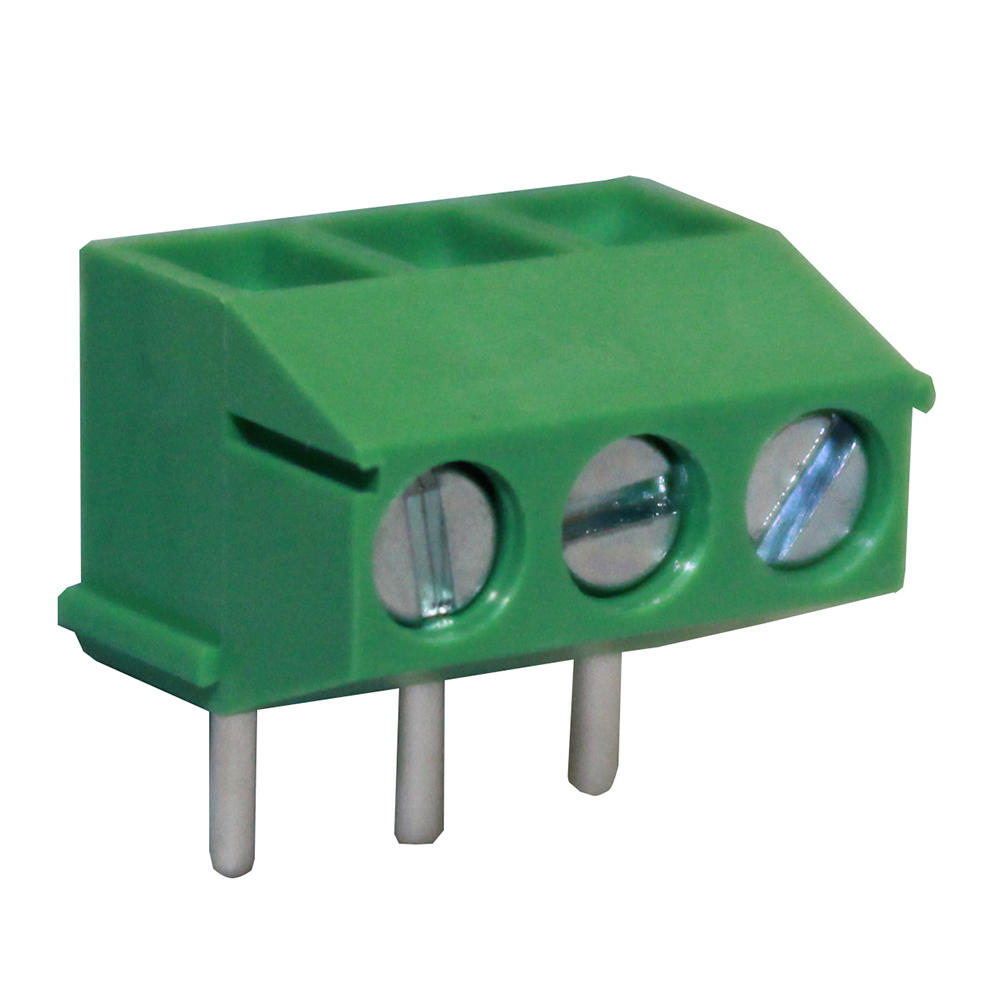

CTBP0355/3 |
3 |
15 A |
10,5 mm |
8,5 mm |
5,8 mm |
3.5mm Anschlussklemme 90° mit Kabelschutz und niedrigem Profil, 3-polig |
|
|
|

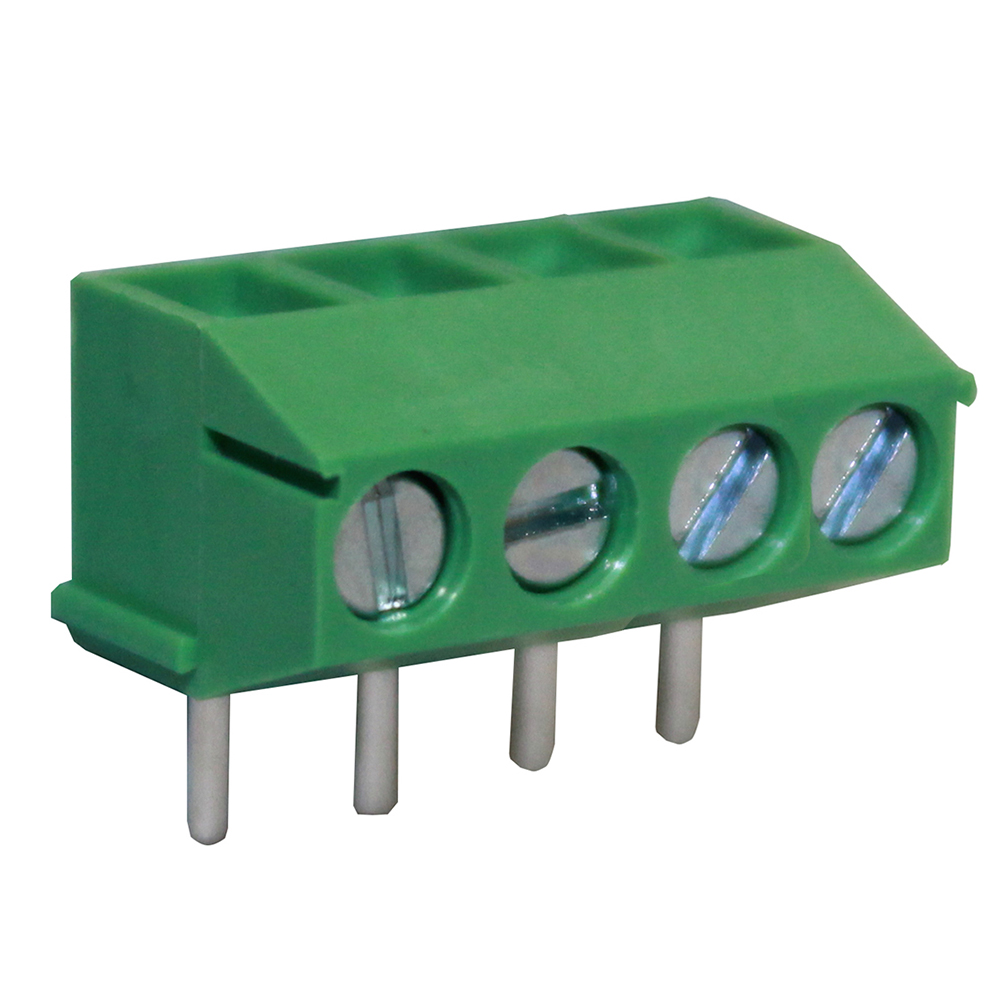

CTBP0355/4 |
4 |
15 A |
14 mm |
8,5 mm |
5,8 mm |
3.5mm Anschlussklemme 90° mit Kabelschutz und niedrigem Profil, 4-polig |
|
|
|

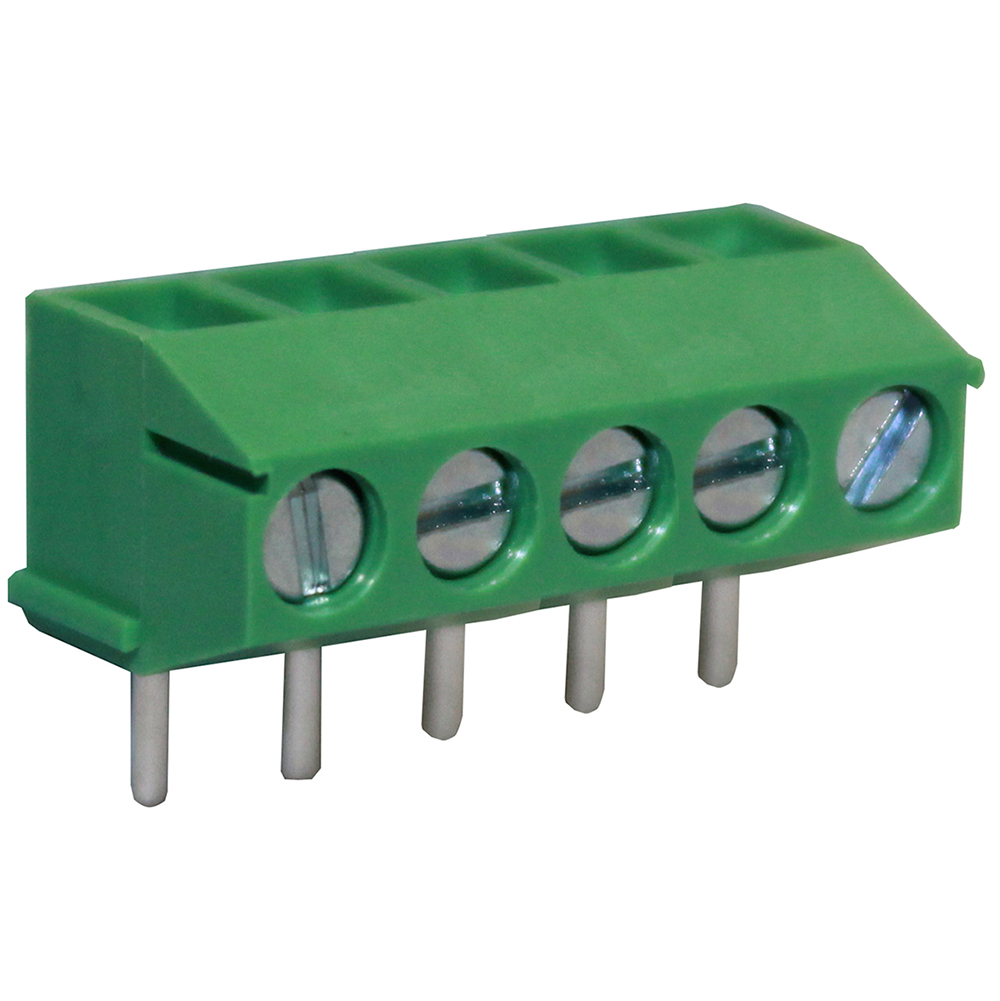

CTBP0355/5 |
5 |
15 A |
17,5 mm |
8,5 mm |
5,8 mm |
3.5mm Anschlussklemme 90° mit Kabelschutz und niedrigem Profil, 5-polig |
|
|
|

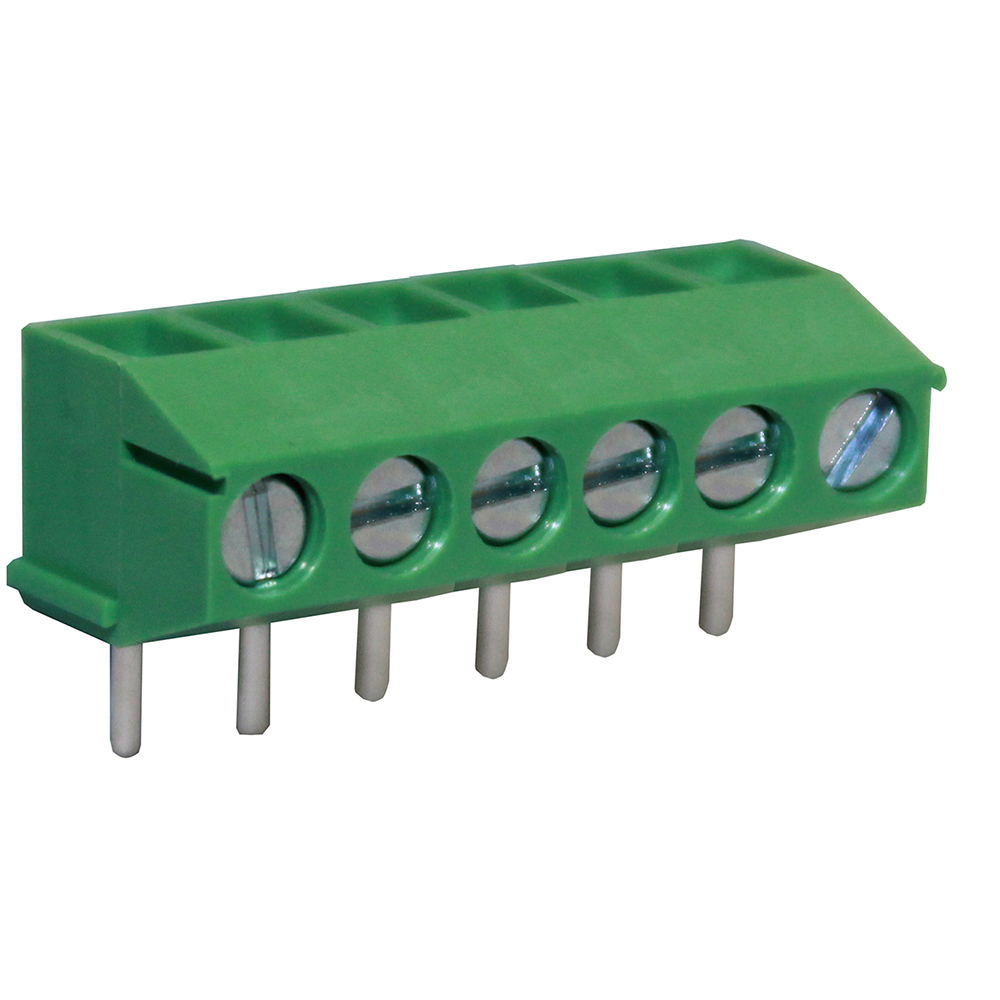

CTBP0355/6 |
6 |
15 A |
21 mm |
8,5 mm |
5,8 mm |
3.5mm Anschlussklemme 90° mit Kabelschutz und niedrigem Profil, 6-polig |
|
|
|

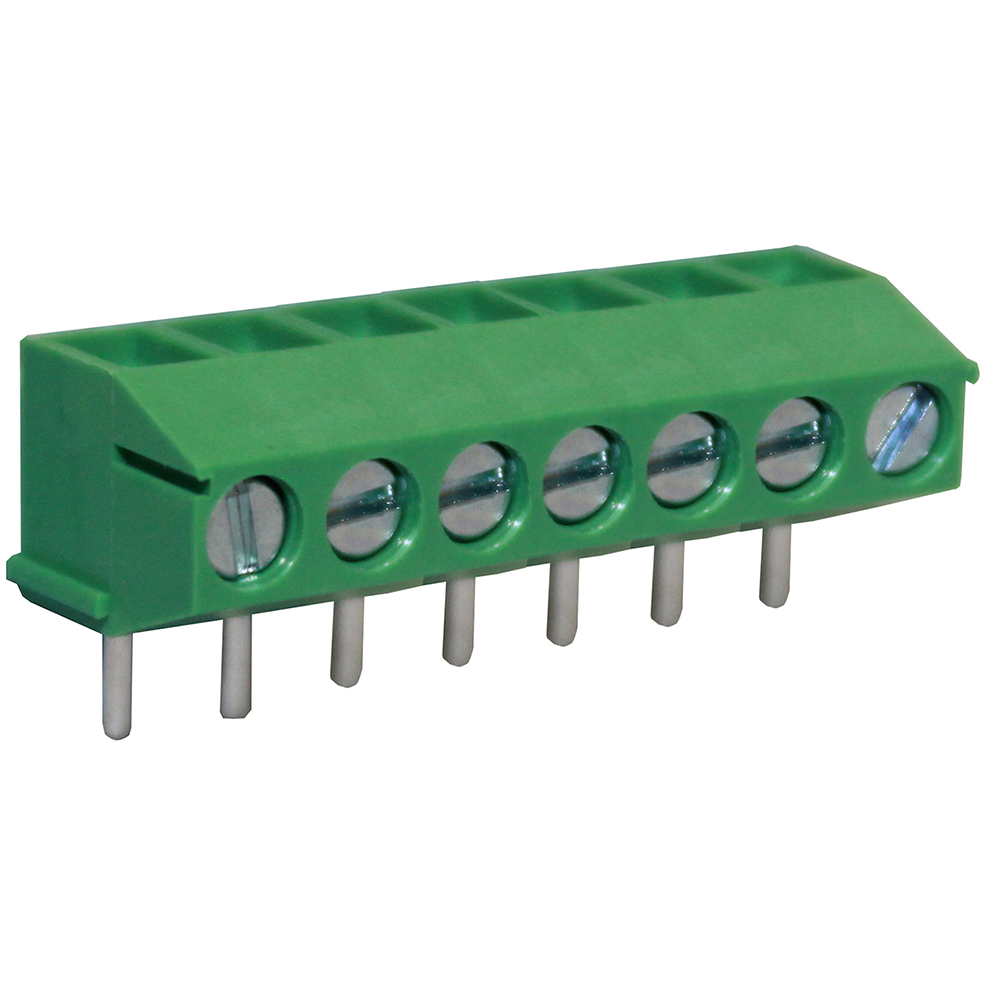

CTBP0355/7 |
7 |
15 A |
24,5 mm |
8,5 mm |
5,8 mm |
3.5mm Anschlussklemme 90° mit Kabelschutz und niedrigem Profil, 7-polig |
|
|
|

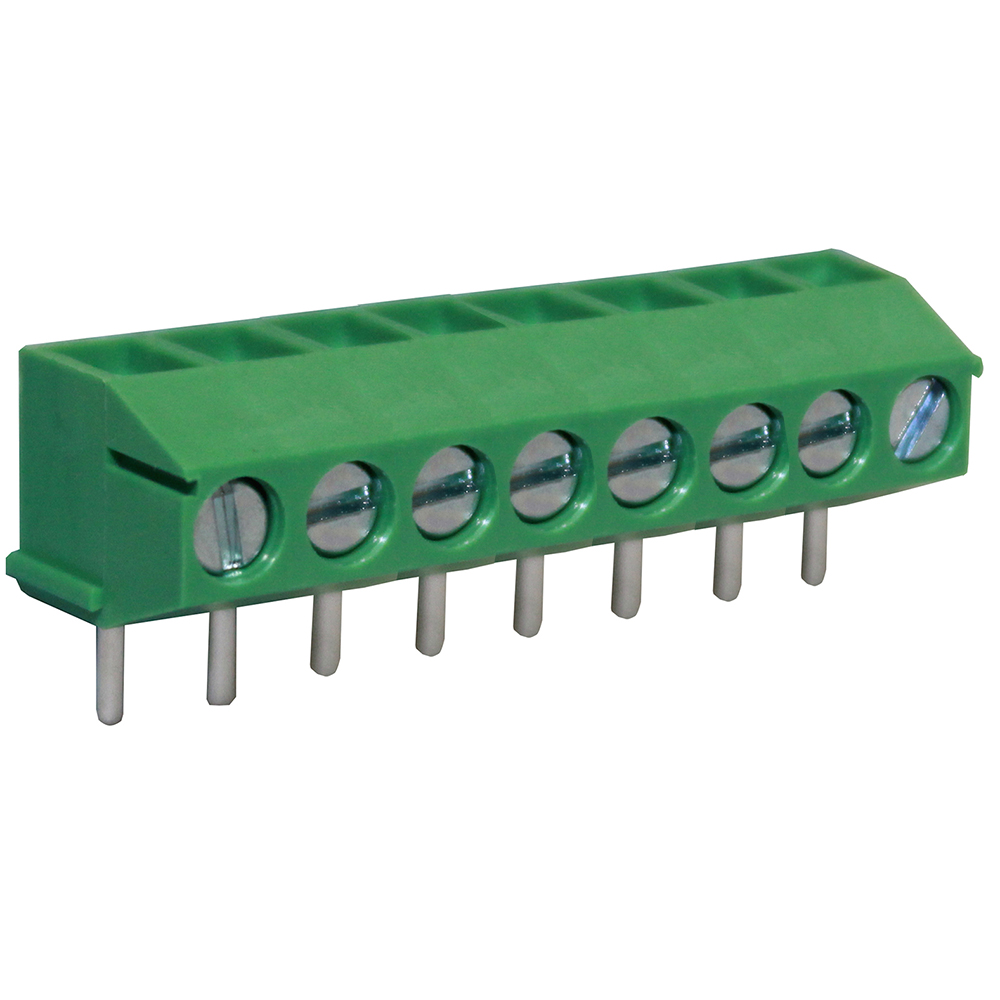

CTBP0355/8 |
8 |
15 A |
28 mm |
8,5 mm |
5,8 mm |
3.5mm Anschlussklemme 90° mit Kabelschutz und niedrigem Profil, 8-polig |
|
|
|

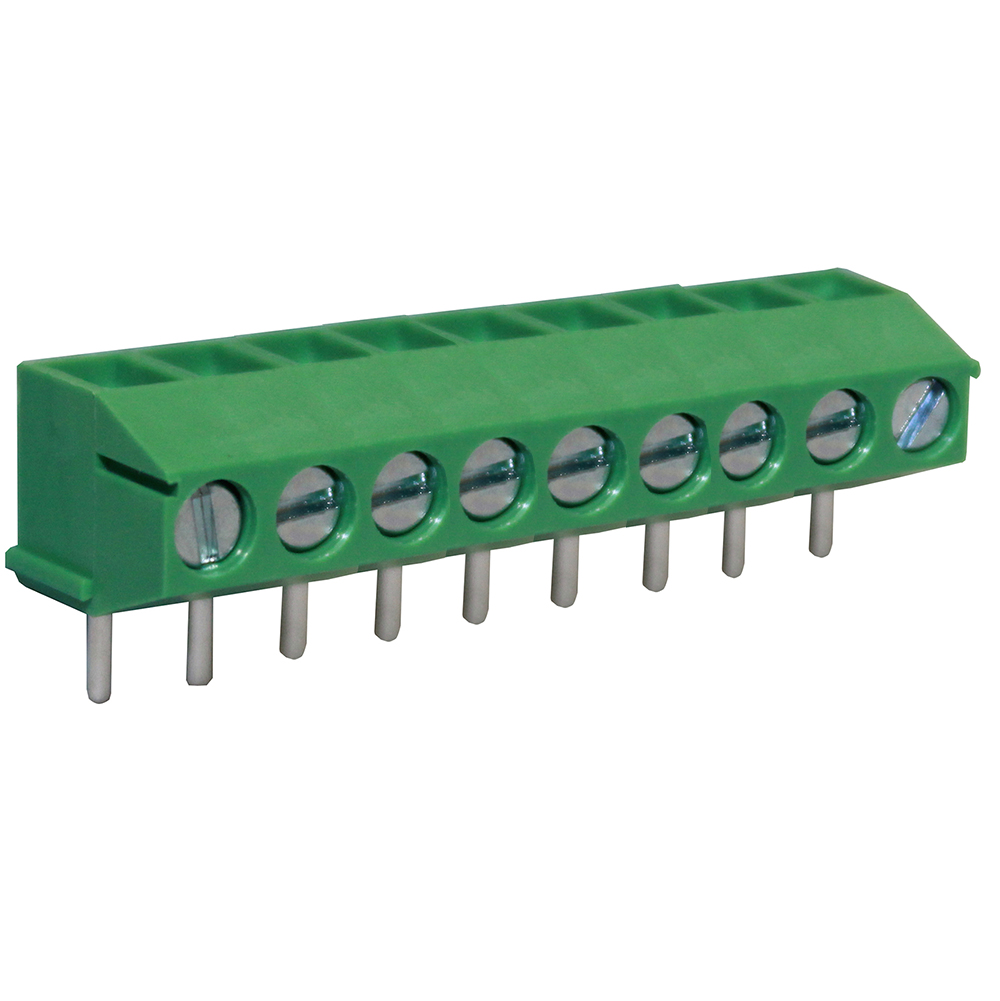

CTBP0355/9 |
9 |
15 A |
31,5 mm |
8,5 mm |
5,8 mm |
3.5mm Anschlussklemme 90° mit Kabelschutz und niedrigem Profil, 9-polig |
|
|
|

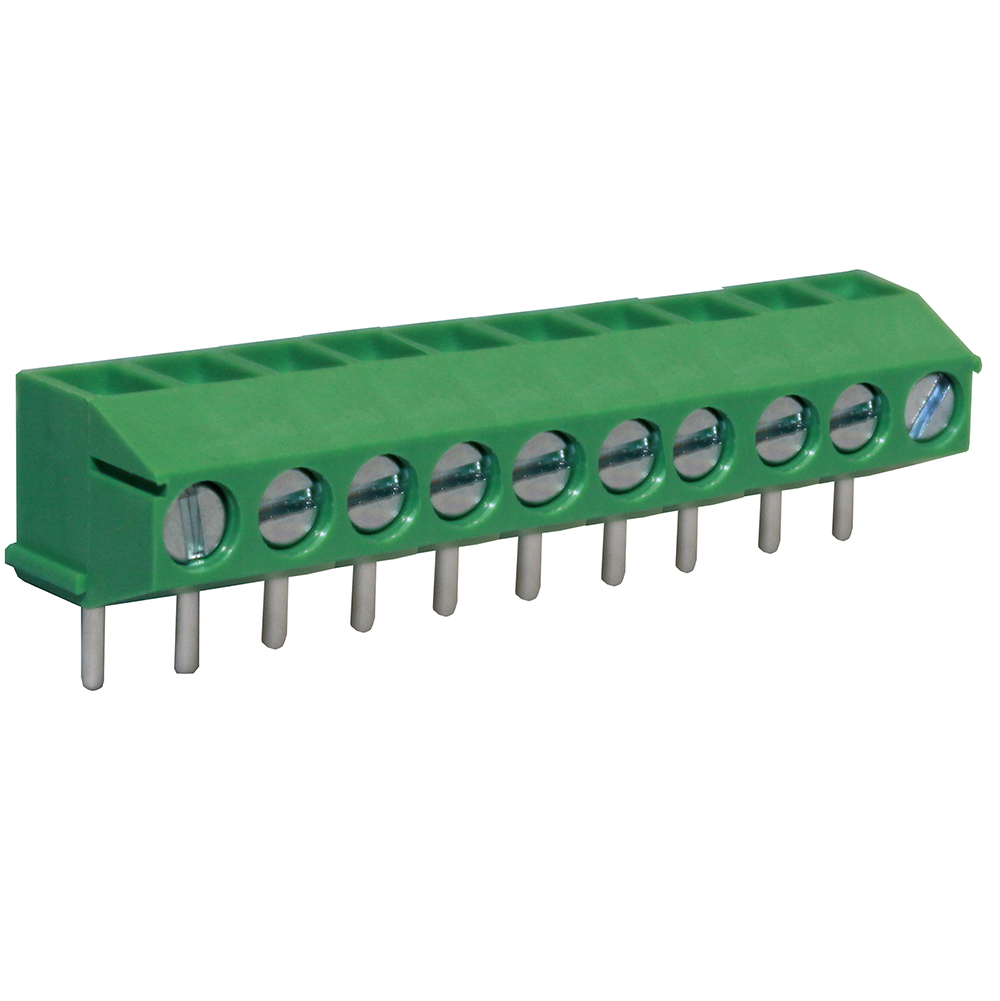

CTBP0355/10 |
10 |
15 A |
35 mm |
8,5 mm |
5,8 mm |
3.5mm Anschlussklemme 90° mit Kabelschutz und niedrigem Profil, 10-polig |
|
|
|

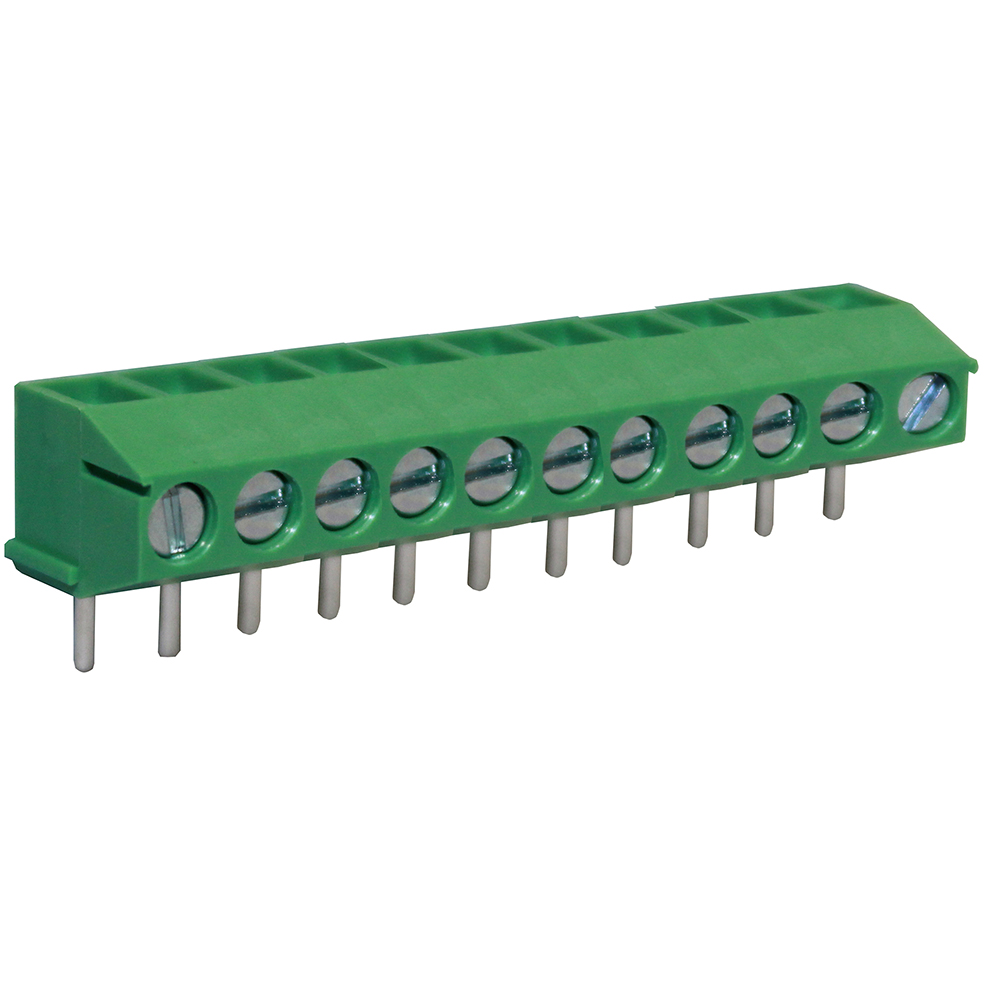

CTBP0355/11 |
11 |
15 A |
38,5 mm |
8,5 mm |
5,8 mm |
3.5mm Anschlussklemme 90° mit Kabelschutz und niedrigem Profil, 11-polig |
|
|
|

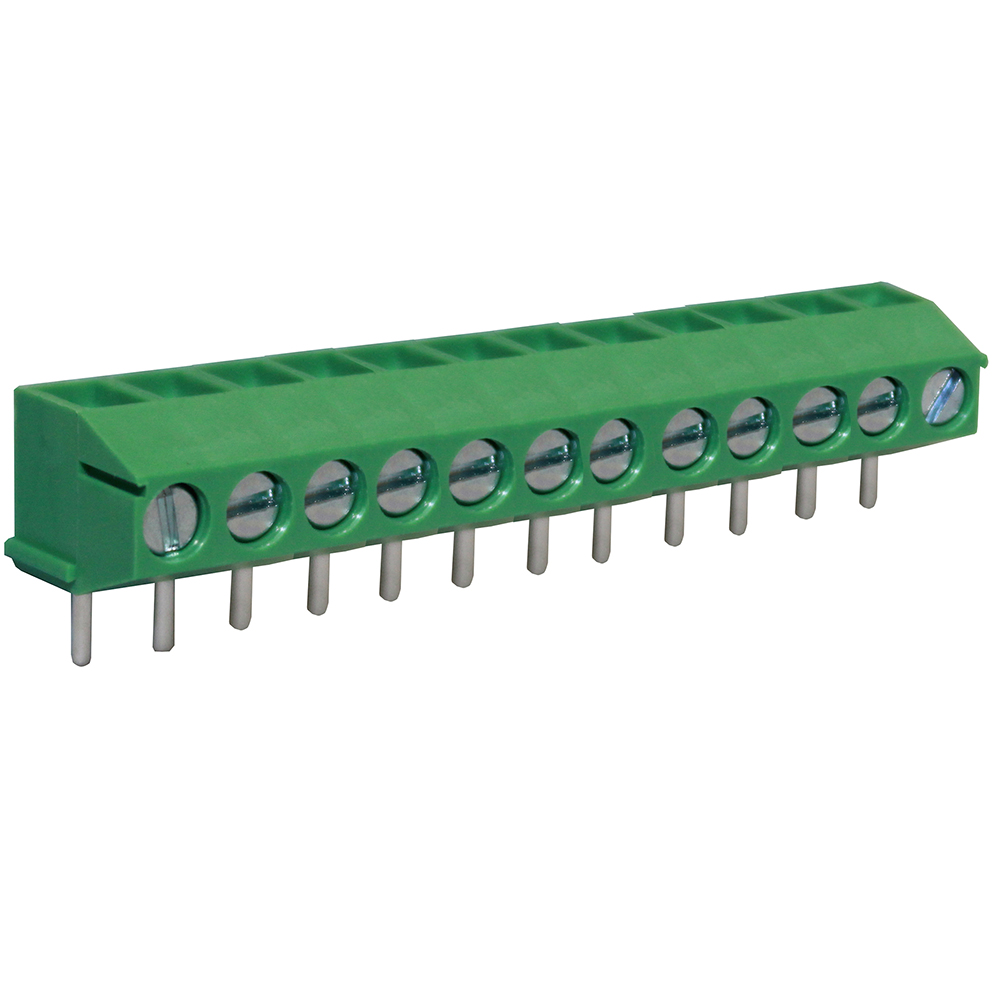

CTBP0355/12 |
12 |
15 A |
42 mm |
8,5 mm |
5,8 mm |
3.5mm Anschlussklemme 90° mit Kabelschutz und niedrigem Profil, 12-polig |
|
|
