Technische Daten & Eigenschaften
| Anschluss (Stecker/Buchse) | Buchse |
|---|---|
| Bemessungsspannung (UL) | 300 V |
| Bemessungsspannung (VDE) | 450 V |
| Bemessungsstrom (allgemein) | 15 A |
| Bemessungsstrom (UL) | 15 A |
| Bemessungsstrom (VDE) | 20 A |
| Basismaterial | Kunststoff |
| Material, Werkstoff | Polyamid |
| Rastermaß | 7,5 mm |
| Farbe | Grün |
| Ausrichtung | Horizontal |
| Betriebstemperatur | -40 °C bis +105 °C |
| Bauhöhe / Profil | Standard |
| Steckbar / Verrastbar | — |
| Zuschneidbar | — |
| Brennbarkeitsklasse | UL94-V0 |
| CE-konform | |
| UL-zertifiziert | |
| VDE-zertifiziert | |
| Kategorie | Steckbare Platinensteckverbinder (Male-Female) |
Beschreibung
Der horizontale Stecker im Raster 7.50mm hat einen um 90° geneigten Kabeleingang.
Produktvarianten
Bestell-Nr. | Polzahl | Bemessungsstrom (allgemein) | Länge | Breite | Höhe | Kurzbeschreibung | Details | Angefragte Menge, mehrere mit '/' trennen | |
|---|---|---|---|---|---|---|---|---|---|
|

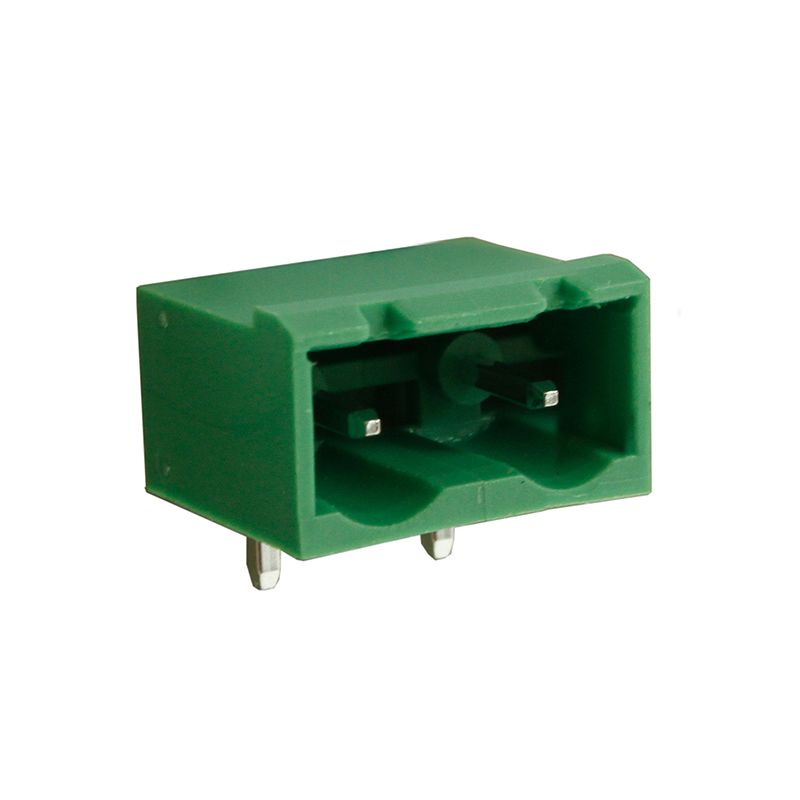

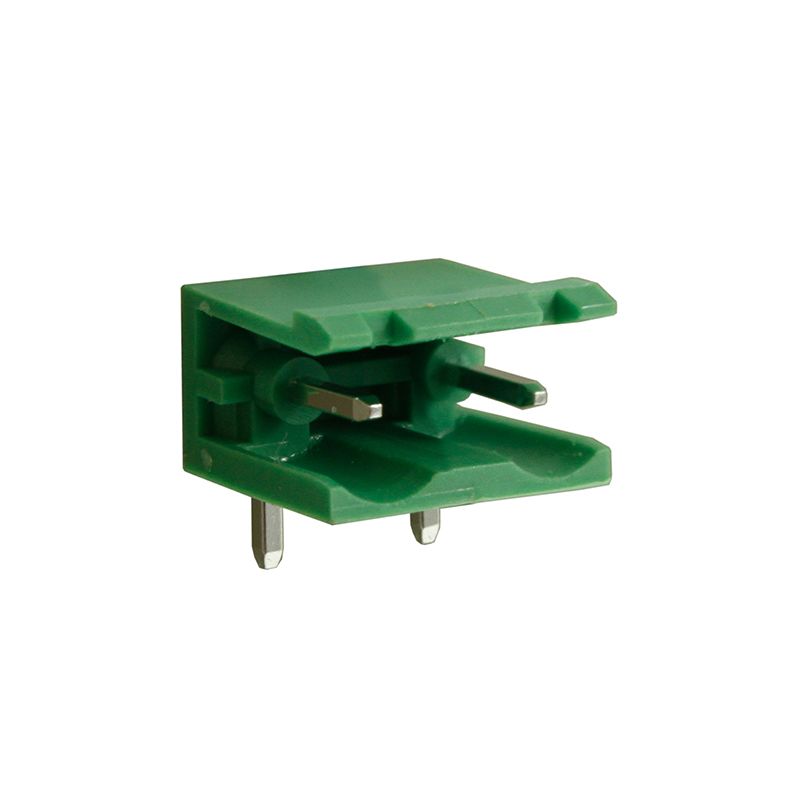

CTBP9550/2 |
2 |
15 A |
15 mm |
12 mm |
8,5 mm |
7.5mm steckbare Anschlussklemme (Stecker) horizontal, 2-polig, 90° |
|
|
|

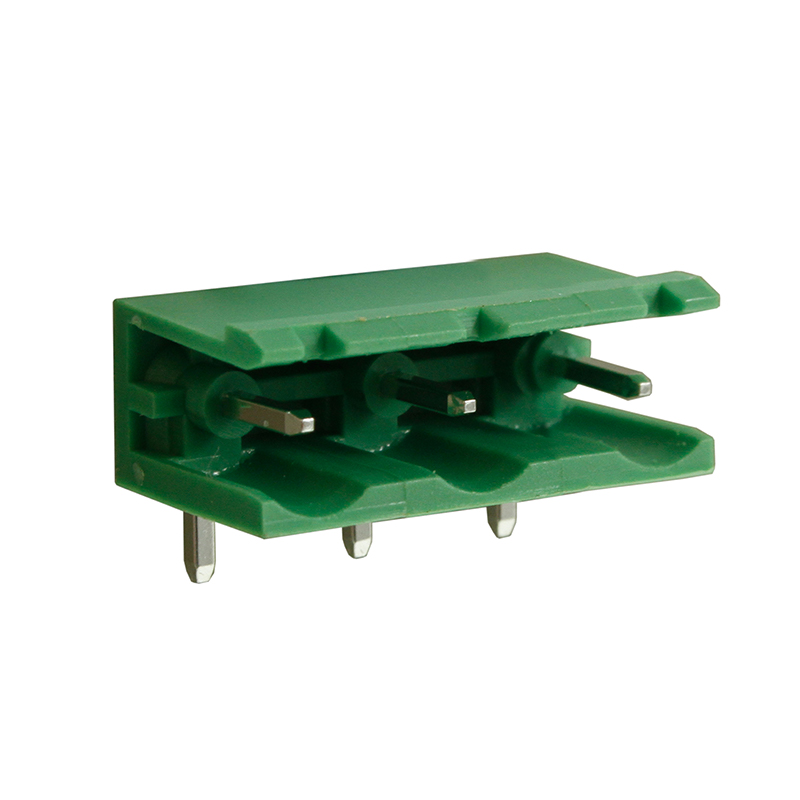

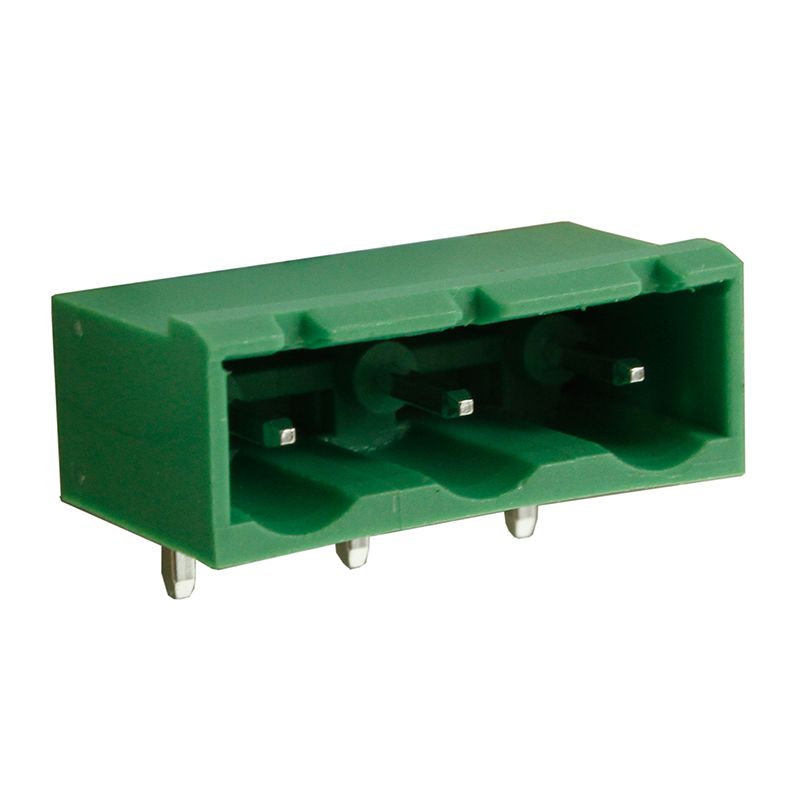

CTBP9550/3 |
3 |
15 A |
22,5 mm |
12 mm |
8,5 mm |
7.5mm steckbare Anschlussklemme (Stecker) horizontal, 3-polig, 90° |
|
|
|

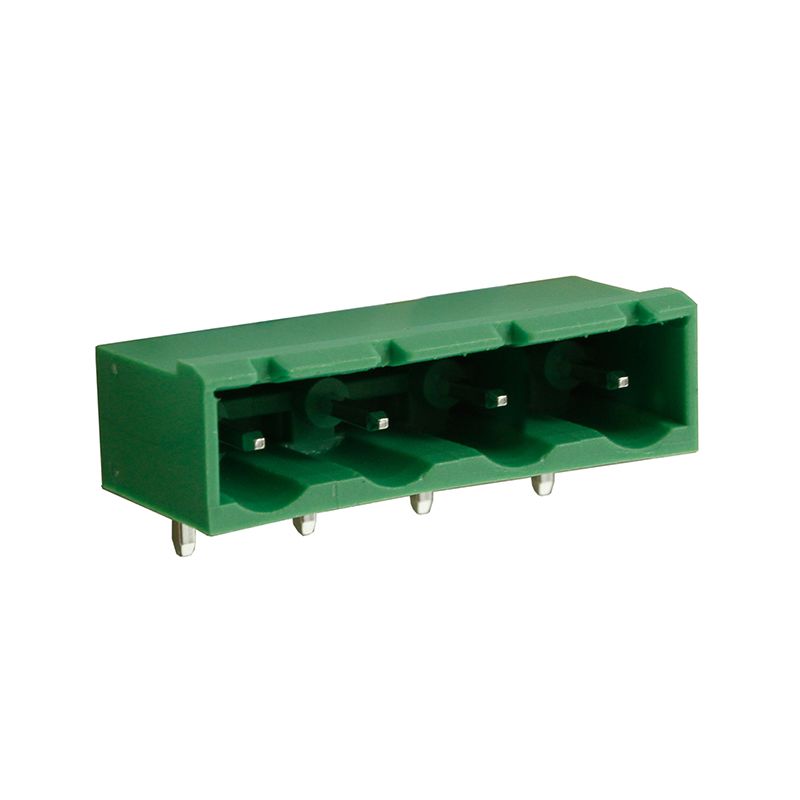

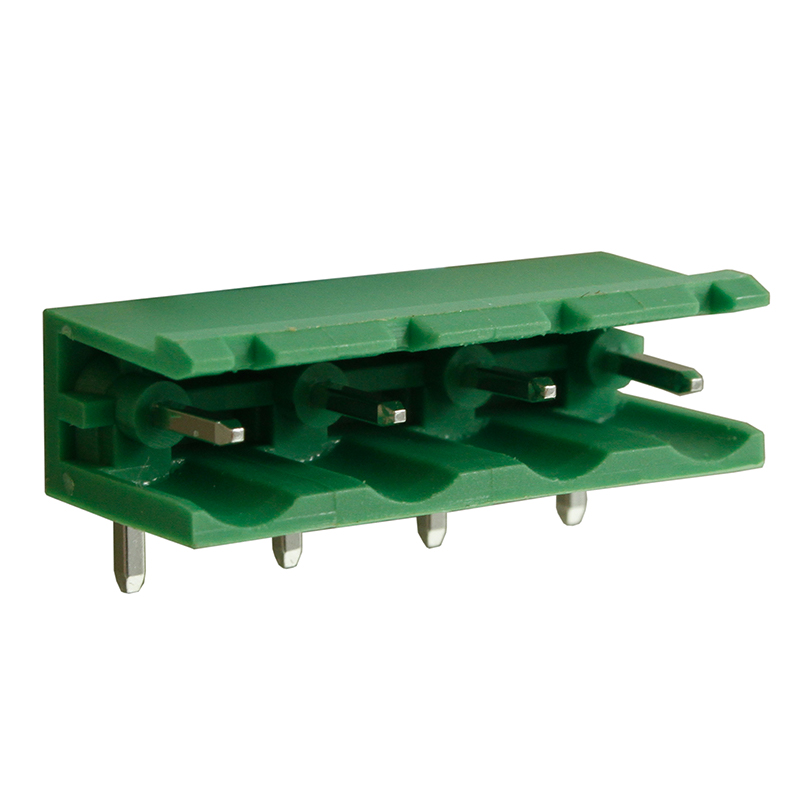

CTBP9550/4 |
4 |
15 A |
30 mm |
12 mm |
8,5 mm |
7.5mm steckbare Anschlussklemme (Stecker) horizontal, 4-polig, 90° |
|
|
|

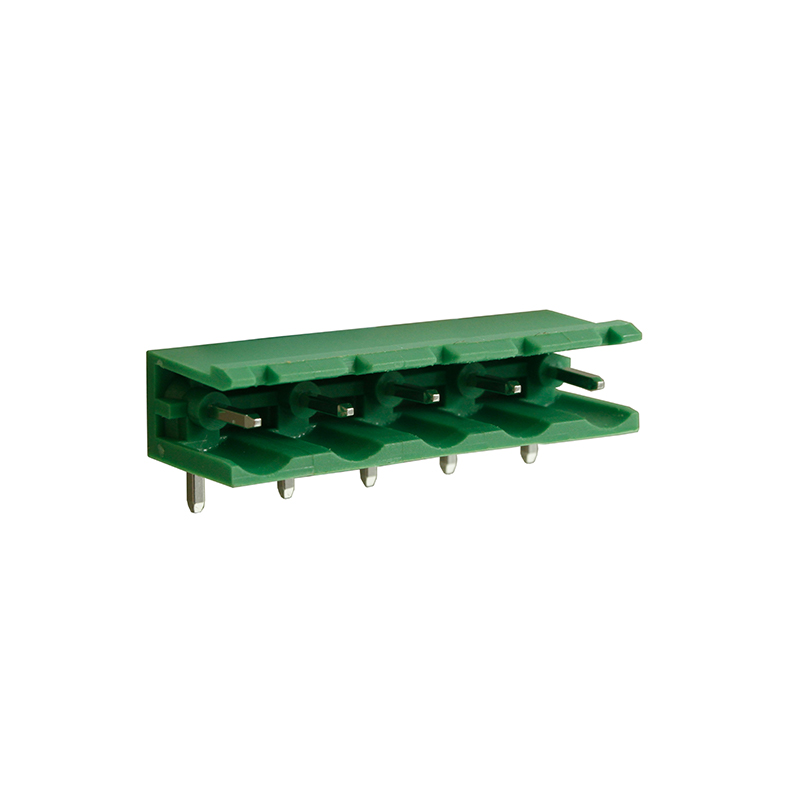

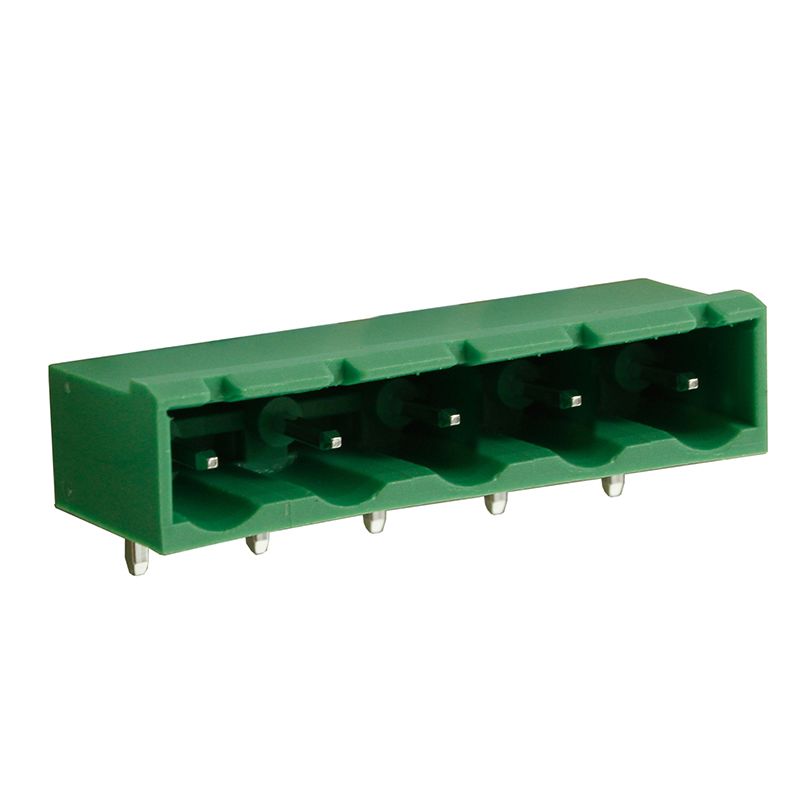

CTBP9550/5 |
5 |
15 A |
37,5 mm |
12 mm |
8,5 mm |
7.5mm steckbare Anschlussklemme (Stecker) horizontal, 5-polig, 90° |
|
|
|

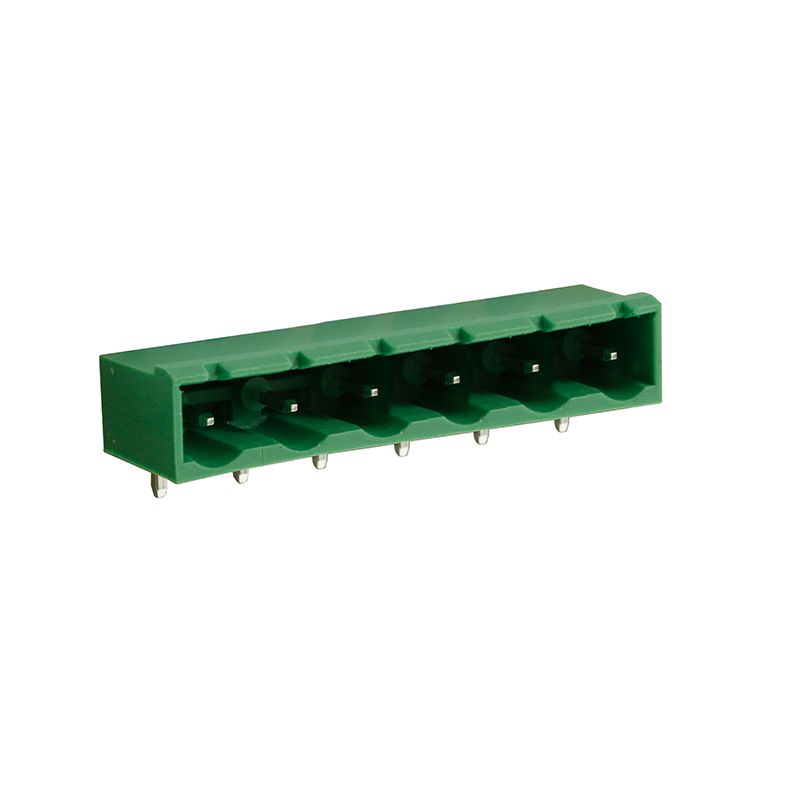

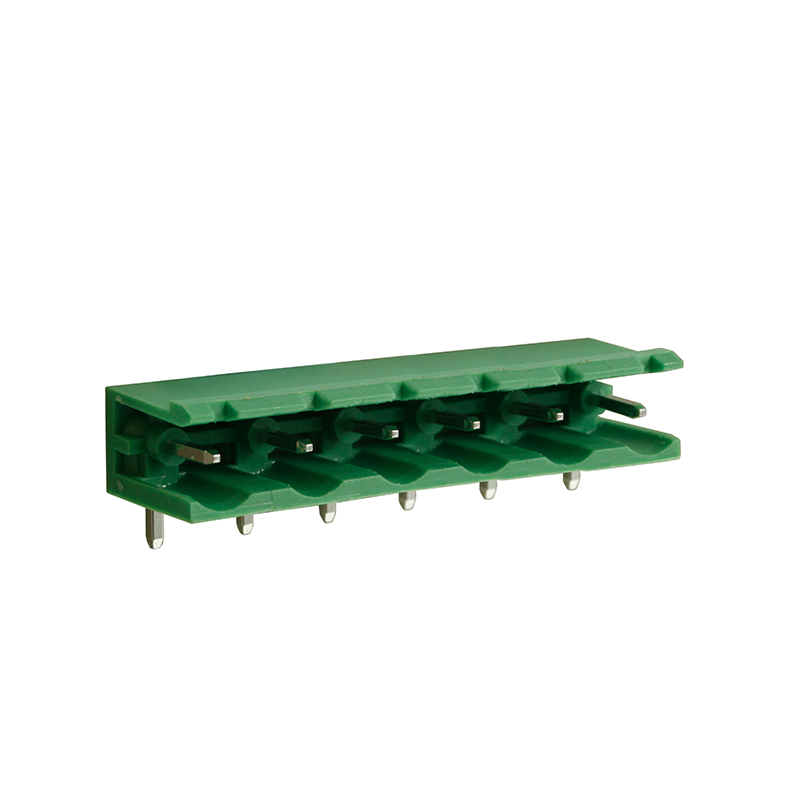

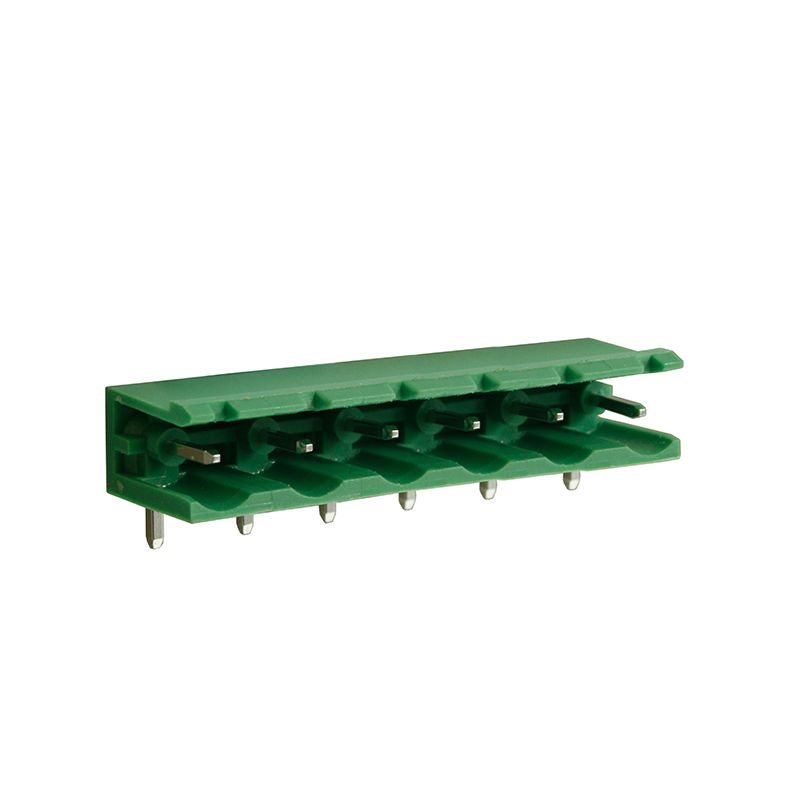

CTBP9550/6 |
6 |
15 A |
45 mm |
12 mm |
8,5 mm |
7.5mm steckbare Anschlussklemme (Stecker) horizontal, 6-polig, 90° |
|
|
|

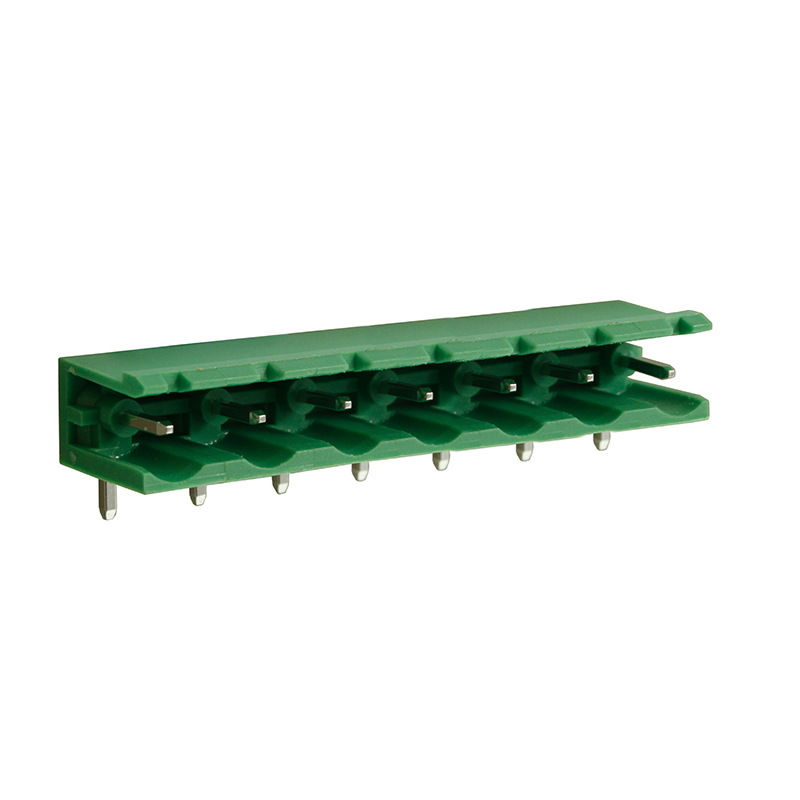

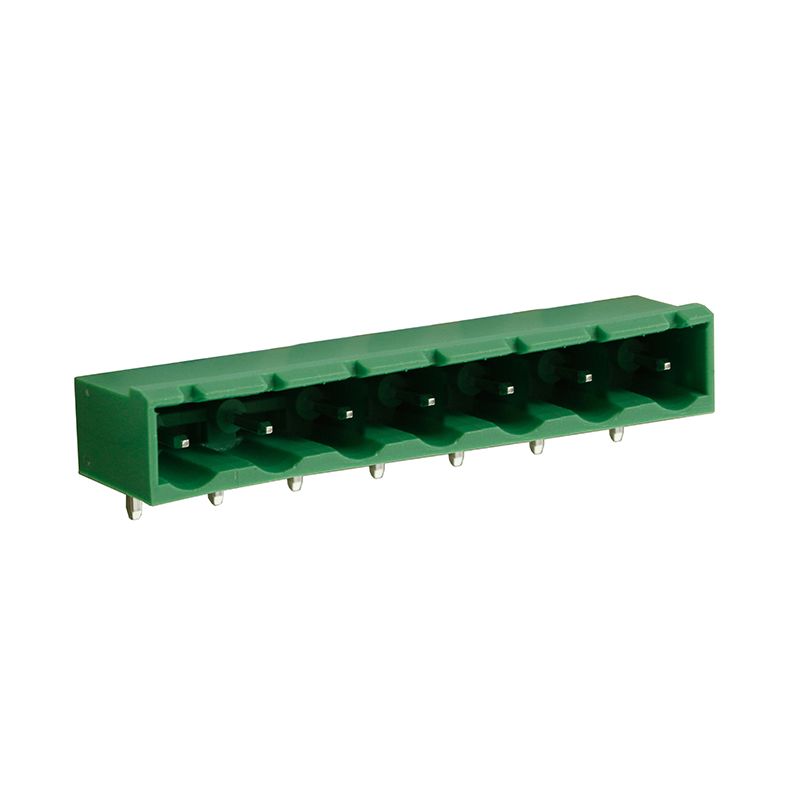

CTBP9550/7 |
7 |
15 A |
52,5 mm |
12 mm |
8,5 mm |
7.5mm steckbare Anschlussklemme (Stecker) horizontal, 7-polig, 90° |
|
|
|

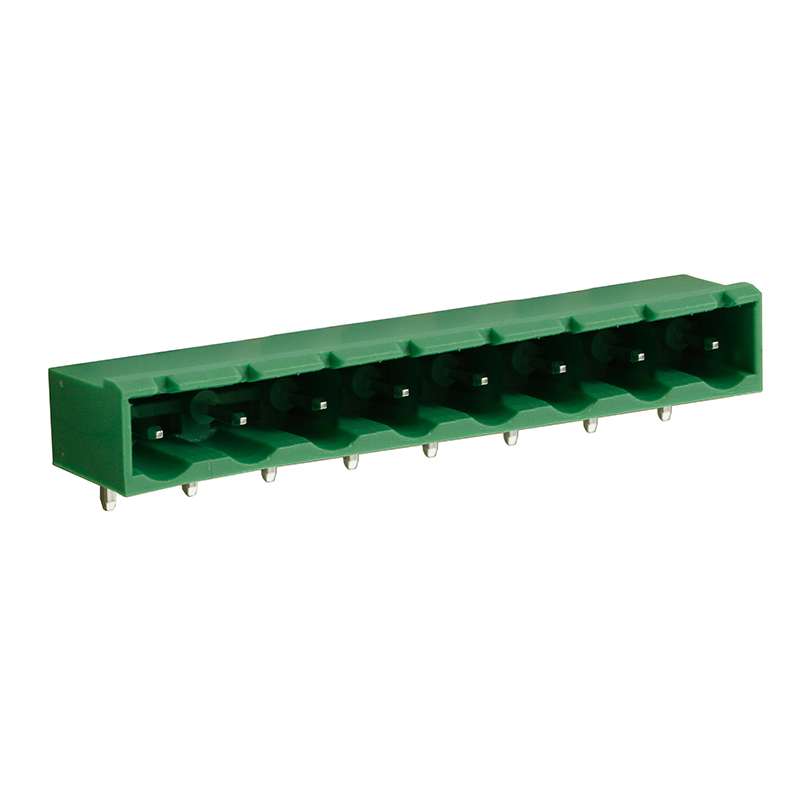

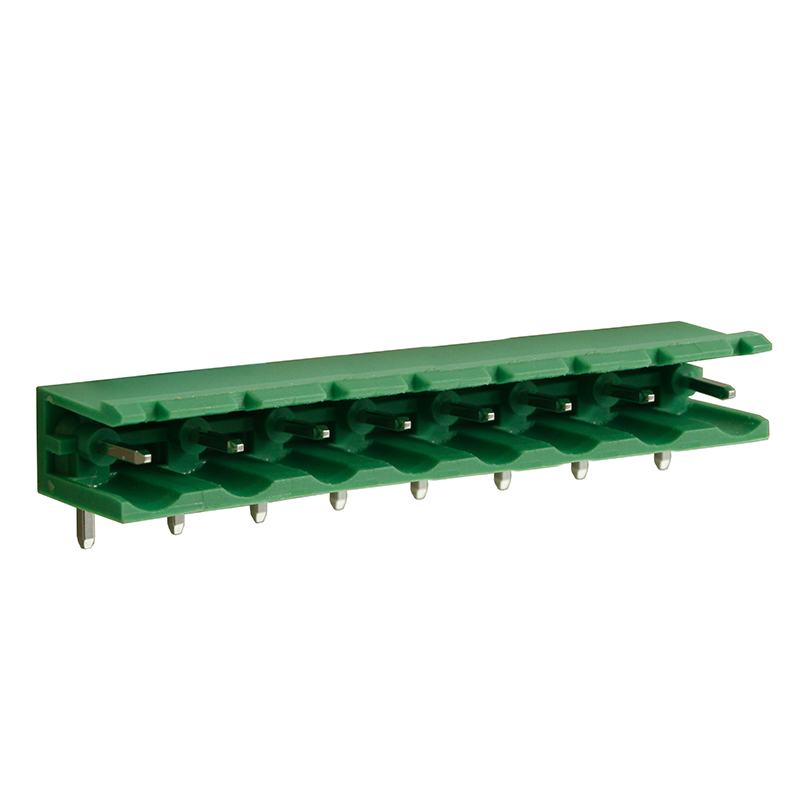

CTBP9550/8 |
8 |
15 A |
60 mm |
12 mm |
8,5 mm |
7.5mm steckbare Anschlussklemme (Stecker) horizontal, 8-polig, 90° |
|
|
|

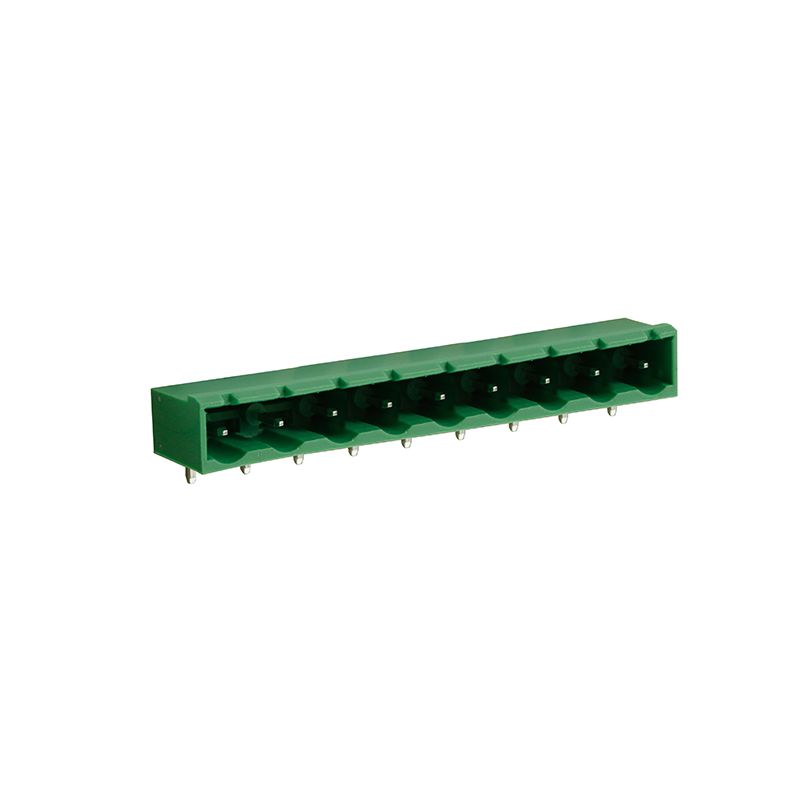

CTBP9550/9 |
9 |
15 A |
67,5 mm |
12 mm |
8,5 mm |
7.5mm steckbare Anschlussklemme (Stecker) horizontal, 9-polig, 90° |
|
|
|

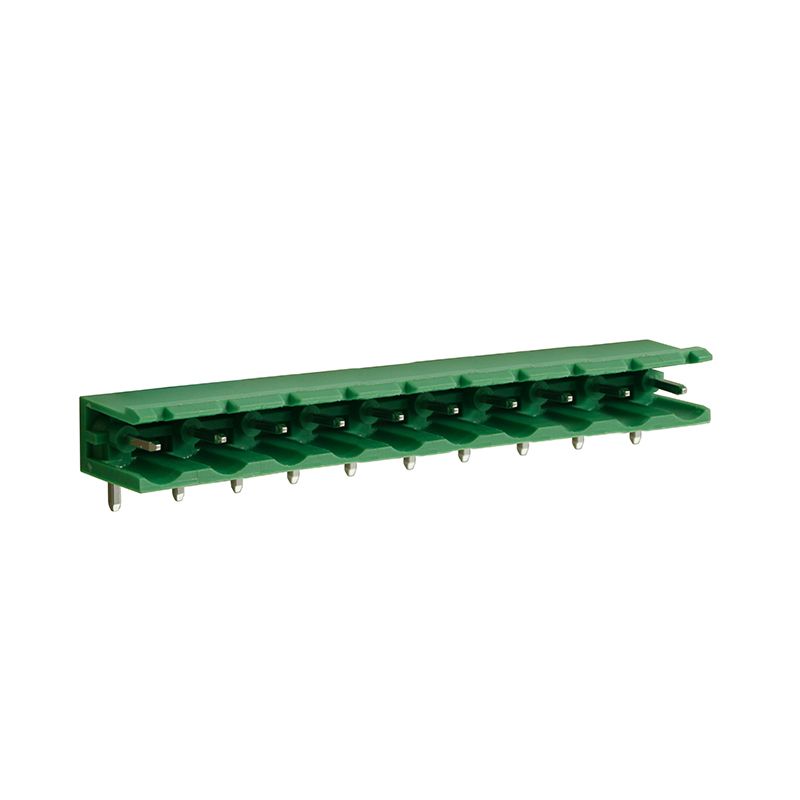

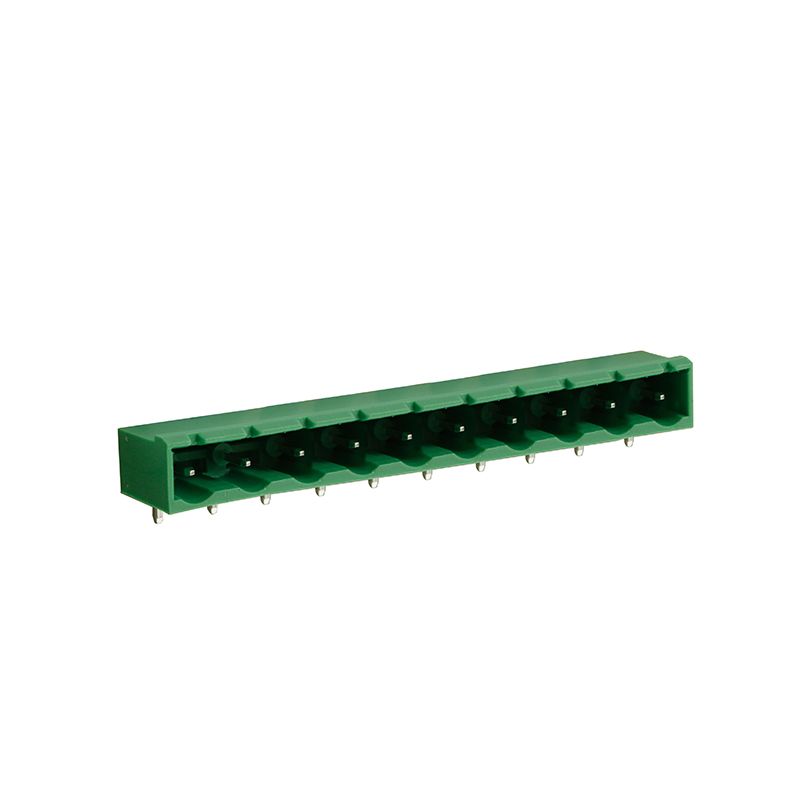

CTBP9550/10 |
10 |
15 A |
75 mm |
12 mm |
8,5 mm |
7.5mm steckbare Anschlussklemme (Stecker) horizontal, 10-polig, 90° |
|
|
|

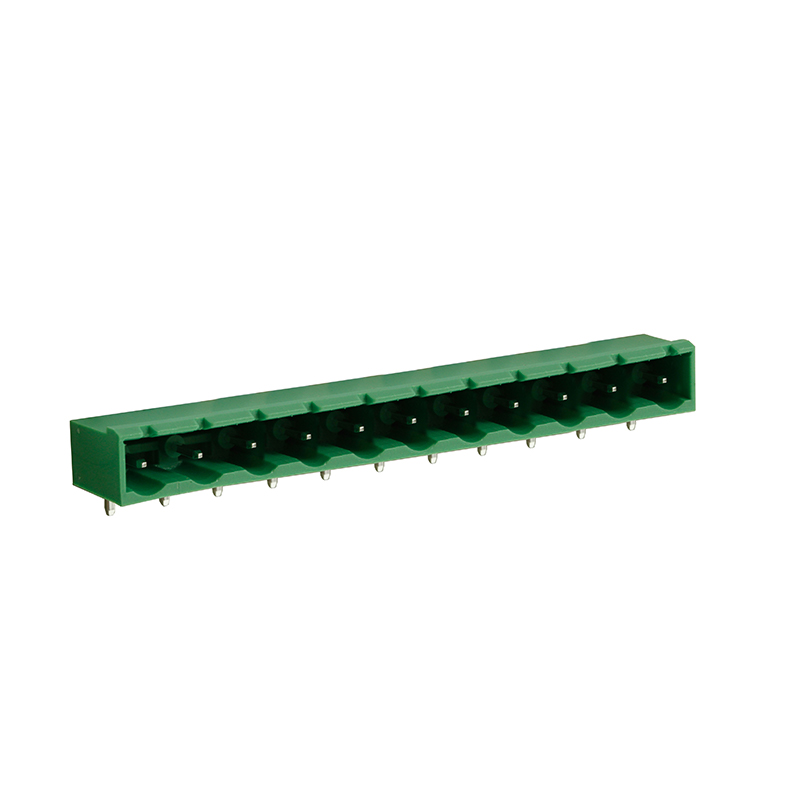

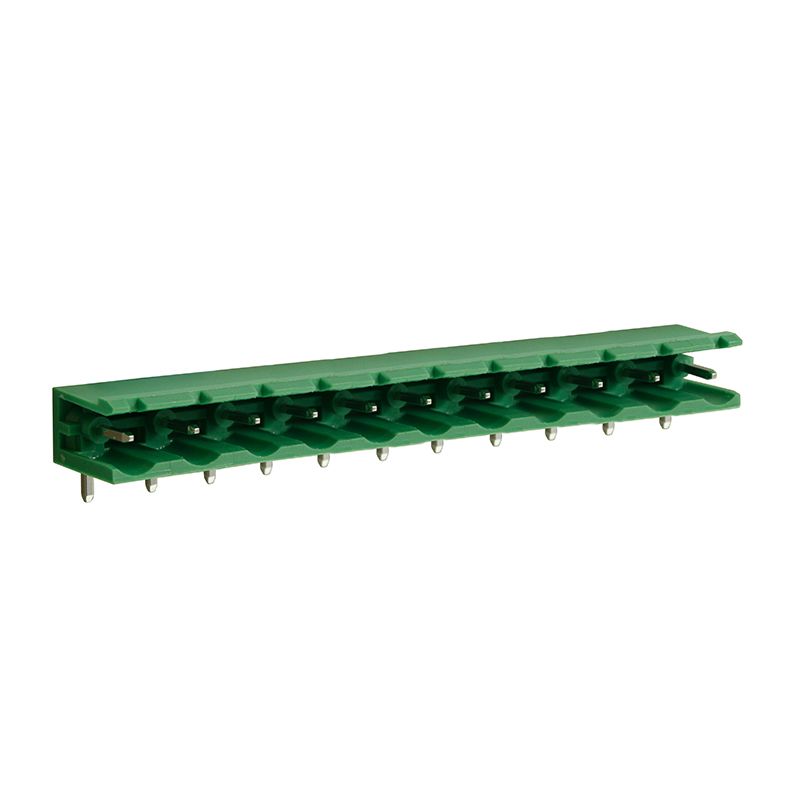

CTBP9550/11 |
11 |
15 A |
82,5 mm |
12 mm |
8,5 mm |
7.5mm steckbare Anschlussklemme (Stecker) horizontal, 11-polig, 90° |
|
|
|

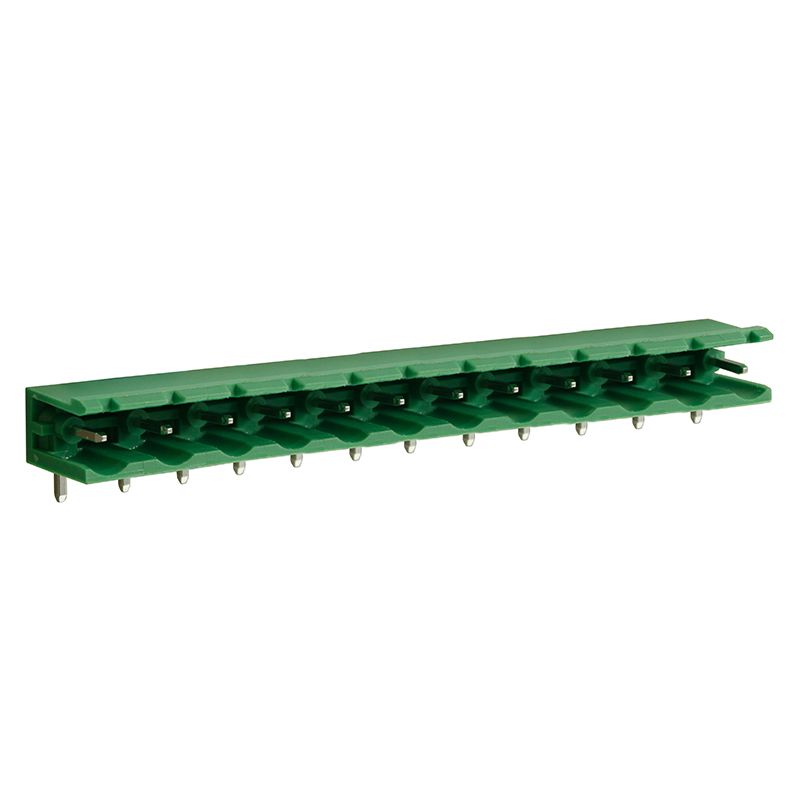

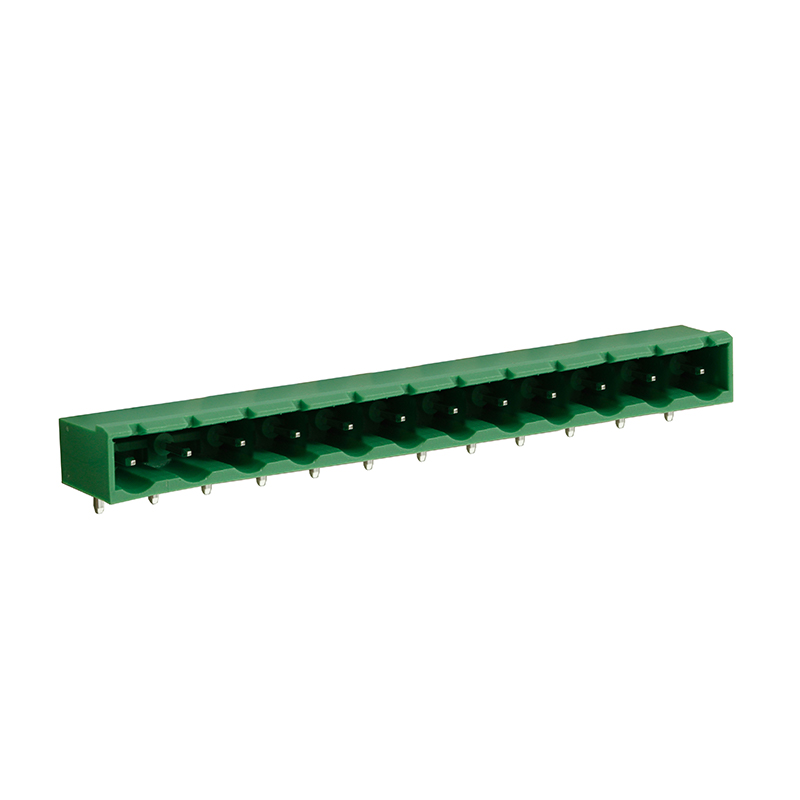

CTBP9550/12 |
12 |
15 A |
90 mm |
12 mm |
8,5 mm |
7.5mm steckbare Anschlussklemme (Stecker) horizontal, 12-polig, 90° |
|
|
