Technische Daten & Eigenschaften
| Anschluss (Stecker/Buchse) | Stecker |
|---|---|
| Anschlussquerschnitt, eindrähtig (mm²) | 1,5 mm² |
| Anschlussquerschnitt, mehrdrähtig (mm²) | 1,5 mm² |
| Bemessungsspannung (UL) | 300 V |
| Bemessungsspannung (VDE) | 450 V |
| Bemessungsstrom (allgemein) | 15 A |
| Bemessungsstrom (UL) | 15 A |
| Bemessungsstrom (VDE) | 20 A |
| Kabeleingang (max.) | 1,5mm |
| Leiterquerschnitt (AWG) | 28-14 |
| Basismaterial | Kunststoff |
| Material, Werkstoff | Polyamid |
| Rastermaß | 5 mm |
| Farbe | Grün |
| Anschlussart | Liftsystem (Rising Clamp) |
| Ausrichtung | Horizontal |
| Flansch / Ösen | |
| Betriebstemperatur | -40 °C bis +105 °C |
| Bauhöhe / Profil | Standard |
| Steckbar / Verrastbar | — |
| Zuschneidbar | — |
| Brennbarkeitsklasse | UL94-V0 |
| CE-konform | |
| UL-zertifiziert | |
| VDE-zertifiziert | |
| Kategorie | Steckbare Platinensteckverbinder (Male-Female) |
Beschreibung
Die horizontale steckbare Buchse hat ein Raster von 5.00mm. Mit Hilfe des Flansches kann man den Steckverbinder zusätzlich auf einer Obefläche befestigen.
Produktvarianten
Bestell-Nr. | Polzahl | Bemessungsstrom (allgemein) | Länge | Breite | Höhe | Kurzbeschreibung | Details | Angefragte Menge, mehrere mit '/' trennen | |
|---|---|---|---|---|---|---|---|---|---|
|

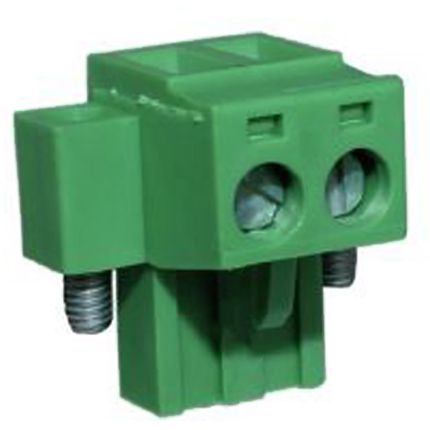

CTBP9200/2FL |
2 |
15 A |
20 mm |
18 mm |
15 mm |
5mm steckbare Anschlussklemme (Buchse) horizontal mit Flansch 2-polig |
|
|
|

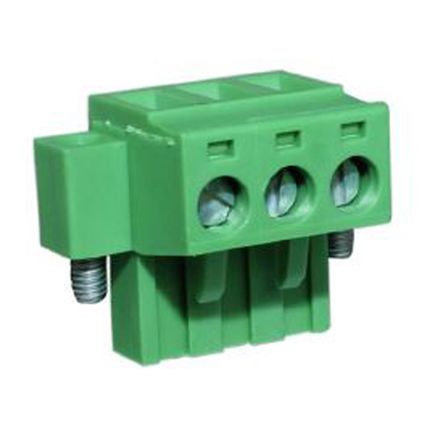

CTBP9200/3FL |
3 |
15 A |
25 mm |
18 mm |
15 mm |
5mm steckbare Anschlussklemme (Buchse) horizontal mit Flansch 3-polig |
|
|
|

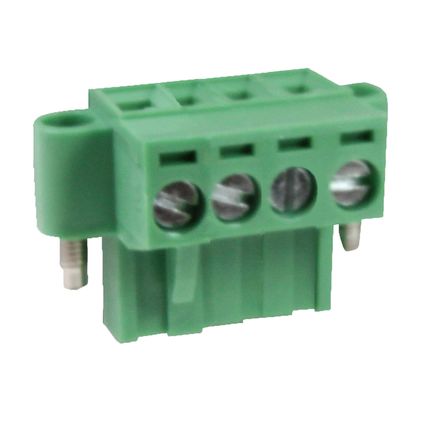

CTBP9200/4FL |
4 |
15 A |
30 mm |
18 mm |
15 mm |
5mm steckbare Anschlussklemme (Buchse) horizontal mit Flansch 4-polig |
|
|
|
CTBP9200/5FL |
5 |
15 A |
35 mm |
18 mm |
15 mm |
5mm steckbare Anschlussklemme (Buchse) horizontal mit Flansch 5-polig |
|
|
|

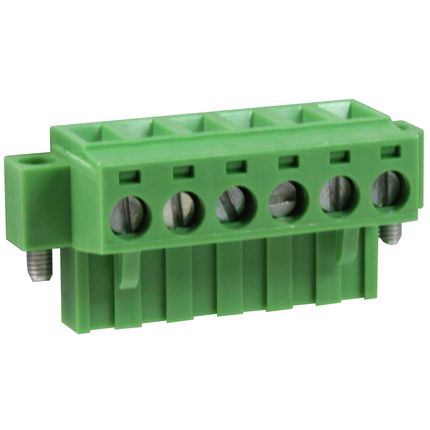

CTBP9200/6FL |
6 |
15 A |
40 mm |
18 mm |
15 mm |
5mm steckbare Anschlussklemme (Buchse) horizontal mit Flansch 6-polig |
|
|
|

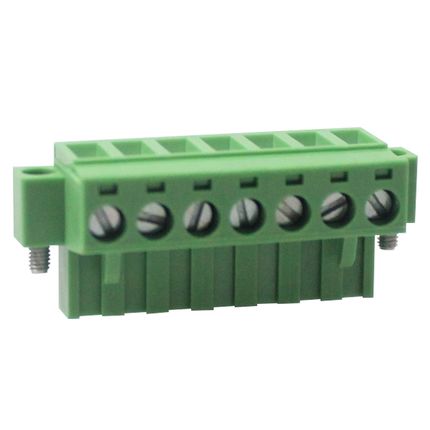

CTBP9200/7FL |
7 |
15 A |
45 mm |
18 mm |
15 mm |
5mm steckbare Anschlussklemme (Buchse) horizontal mit Flansch 7-polig |
|
|
|
CTBP9200/8FL |
8 |
15 A |
50 mm |
18 mm |
15 mm |
5mm steckbare Anschlussklemme (Buchse) horizontal mit Flansch 8-polig |
|
|
|
CTBP9200/9FL |
9 |
15 A |
55 mm |
18 mm |
15 mm |
5mm steckbare Anschlussklemme (Buchse) horizontal mit Flansch 9-polig |
|
|
|
CTBP9200/10FL |
10 |
15 A |
60 mm |
18 mm |
15 mm |
5mm steckbare Anschlussklemme (Buchse) horizontal mit Flansch 10-polig |
|
|
|
CTBP9200/11FL |
11 |
15 A |
65 mm |
18 mm |
15 mm |
5mm steckbare Anschlussklemme (Buchse) horizontal mit Flansch 11-polig |
|
|
|
CTBP9200/12FL |
12 |
15 A |
70 mm |
18 mm |
15 mm |
5mm steckbare Anschlussklemme (Buchse) horizontal mit Flansch 12-polig |
|
|
