Technische Daten & Eigenschaften
| Anschlussquerschnitt, eindrähtig (mm²) | 0,08-1,3 mm² |
|---|---|
| Anschlussquerschnitt, mehrdrähtig (mm²) | 0,08-1,3 mm² |
| Bemessungsspannung (UL) | 300 V |
| Bemessungsstrom (allgemein) | 10 A |
| Bemessungsstrom (UL) | 300 A |
| Kabeleingang (max.) | 1,3mm |
| Leiterquerschnitt (AWG) | 28-16 |
| Basismaterial | Kunststoff |
| Material, Werkstoff | Polyamid 66 |
| Rastermaß | 5 mm |
| Farbe | Grau |
| Anschlussart | Schraublos |
| Betriebstemperatur | -40 °C bis +115 °C |
| Bauhöhe / Profil | Standard |
| Steckbar / Verrastbar | — |
| Zuschneidbar | — |
| Brennbarkeitsklasse | UL94-V0 |
| UL-zertifiziert | |
| Kategorie | Federkraft-Platinensteckverbinder (schraublos) |
Beschreibung
Die Federkraft-Anschlussklemme ist besonders bei Anwendungen geeignet, die einen hoch-frequentierten Wechsel der Anschlusskabel erfordern. Der Platinen-Steckverninder hat ein Raster von 5,00mm.
Produktvarianten
Bestell-Nr. | Polzahl | Bemessungsstrom (allgemein) | Länge | Breite | Höhe | Kurzbeschreibung | Details | Angefragte Menge, mehrere mit '/' trennen | |
|---|---|---|---|---|---|---|---|---|---|
|

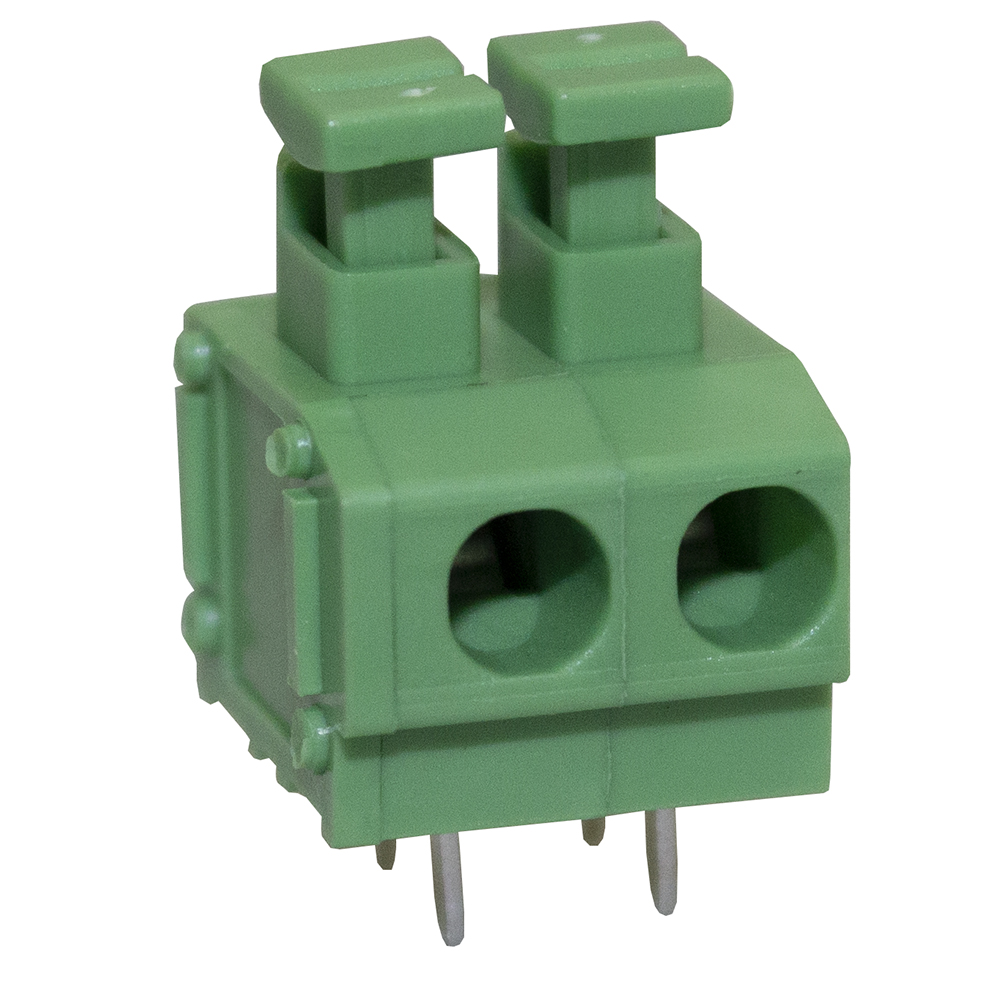

CSTBP500/2 |
2 |
10 A |
11,6 mm |
12,6 mm |
9,1 mm |
5mm Federkraft-Anschlussklemme, 2-polig |
|
|
|

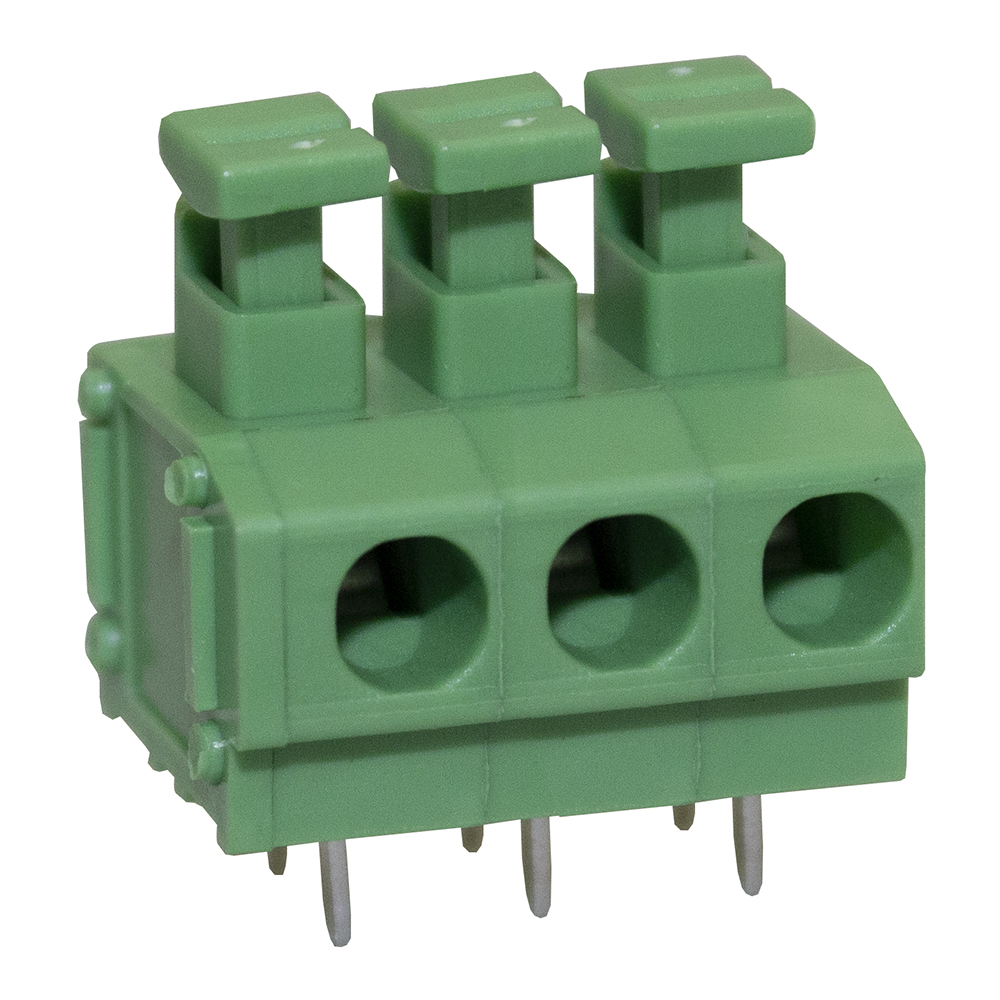

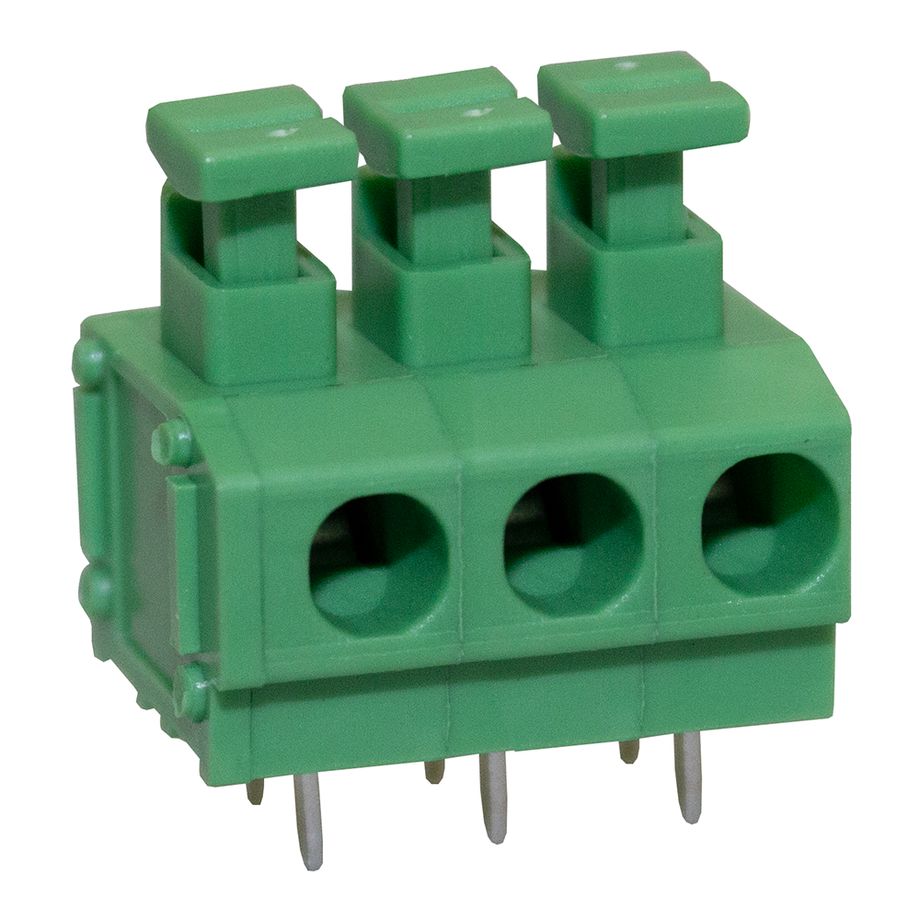

CSTBP500/3 |
3 |
10 A |
16,6 mm |
12,6 mm |
9,1 mm |
5mm Federkraft-Anschlussklemme, 3-polig |
|
|
|

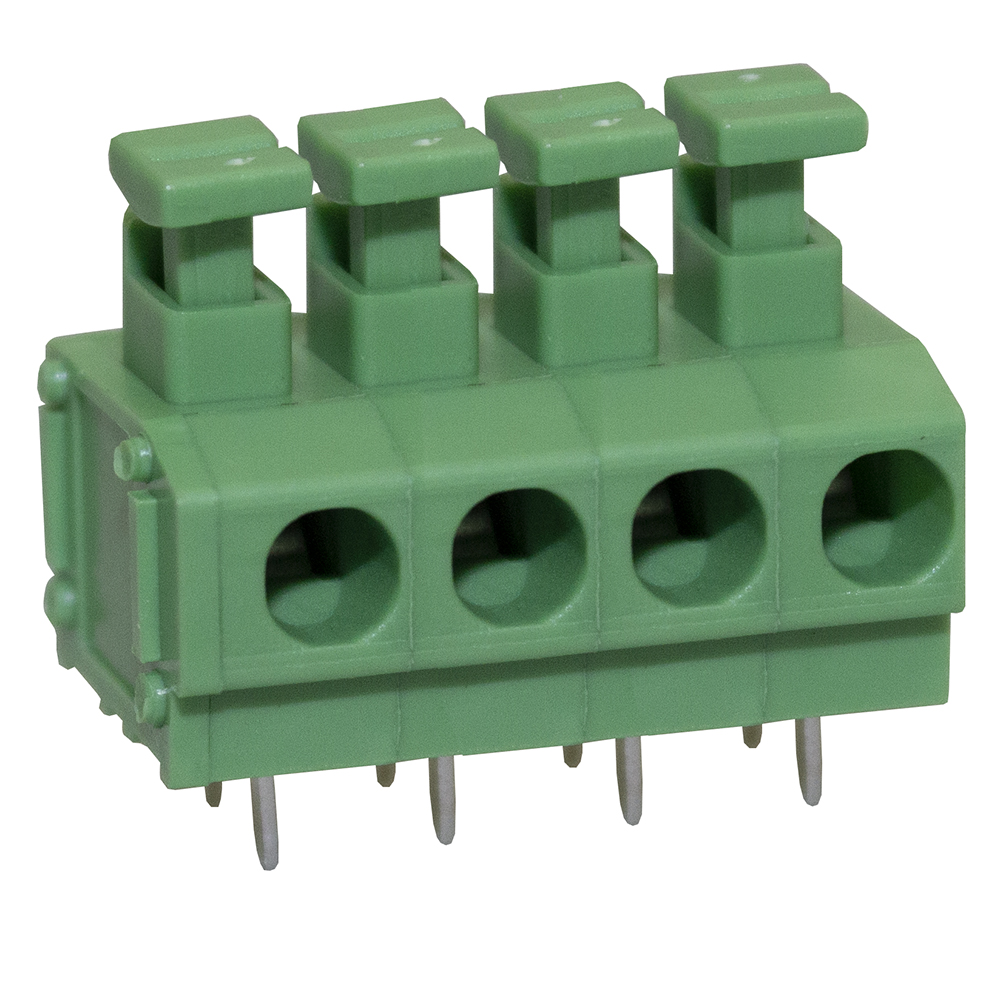

CSTBP500/4 |
4 |
10 A |
21,6 mm |
12,6 mm |
9,1 mm |
5mm Federkraft-Anschlussklemme, 4-polig |
|
|
|

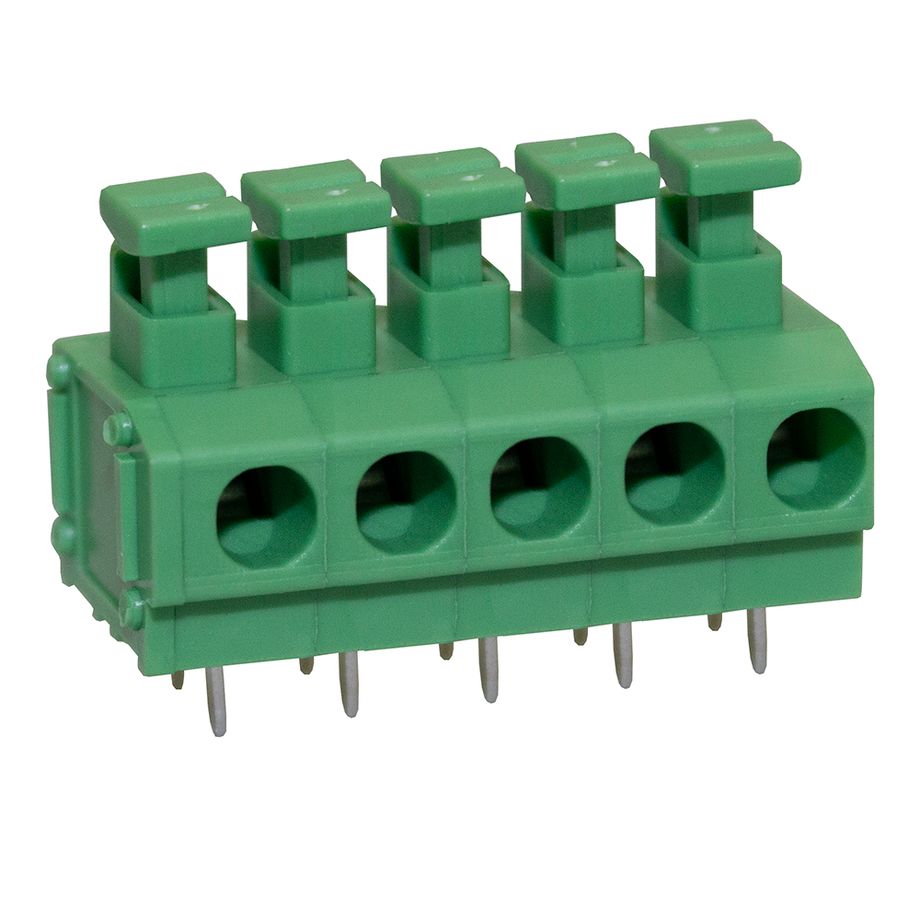

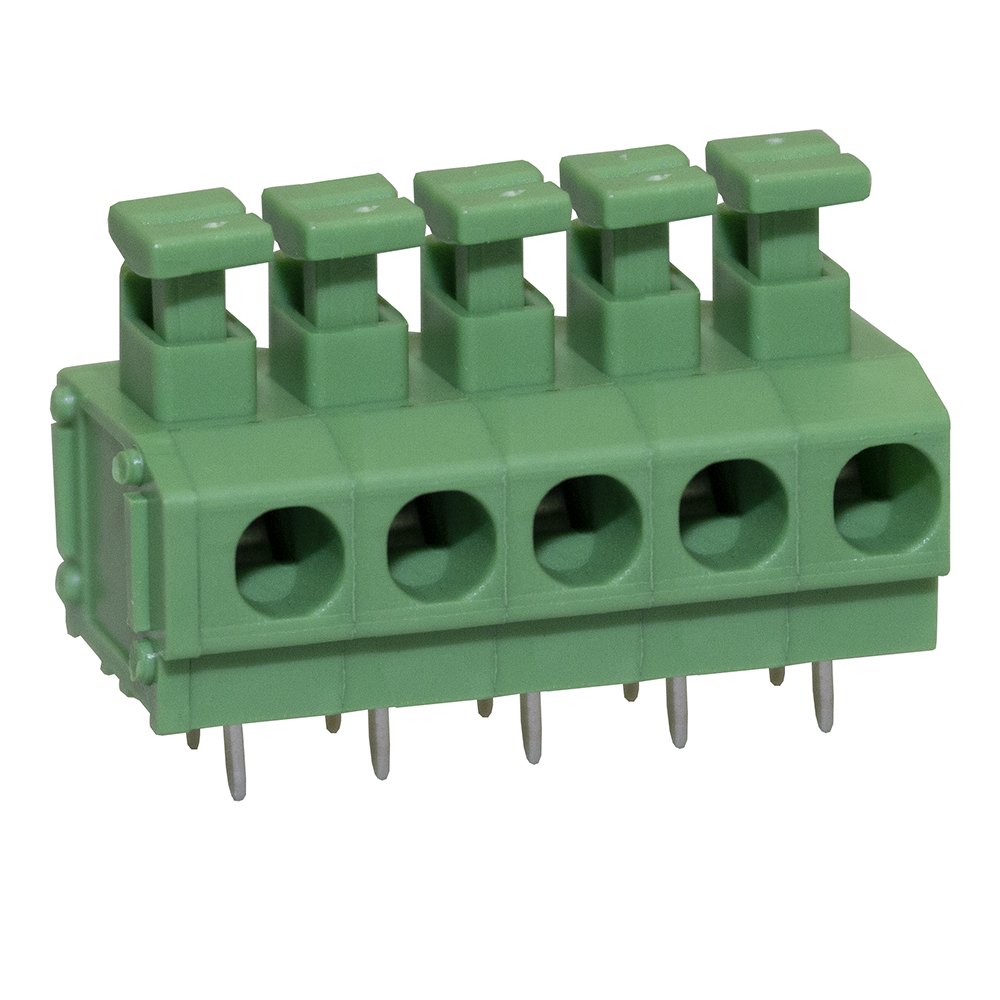

CSTBP500/5 |
5 |
10 A |
26,6 mm |
12,6 mm |
9,1 mm |
5mm Federkraft-Anschlussklemme, 5-polig |
|
|
|

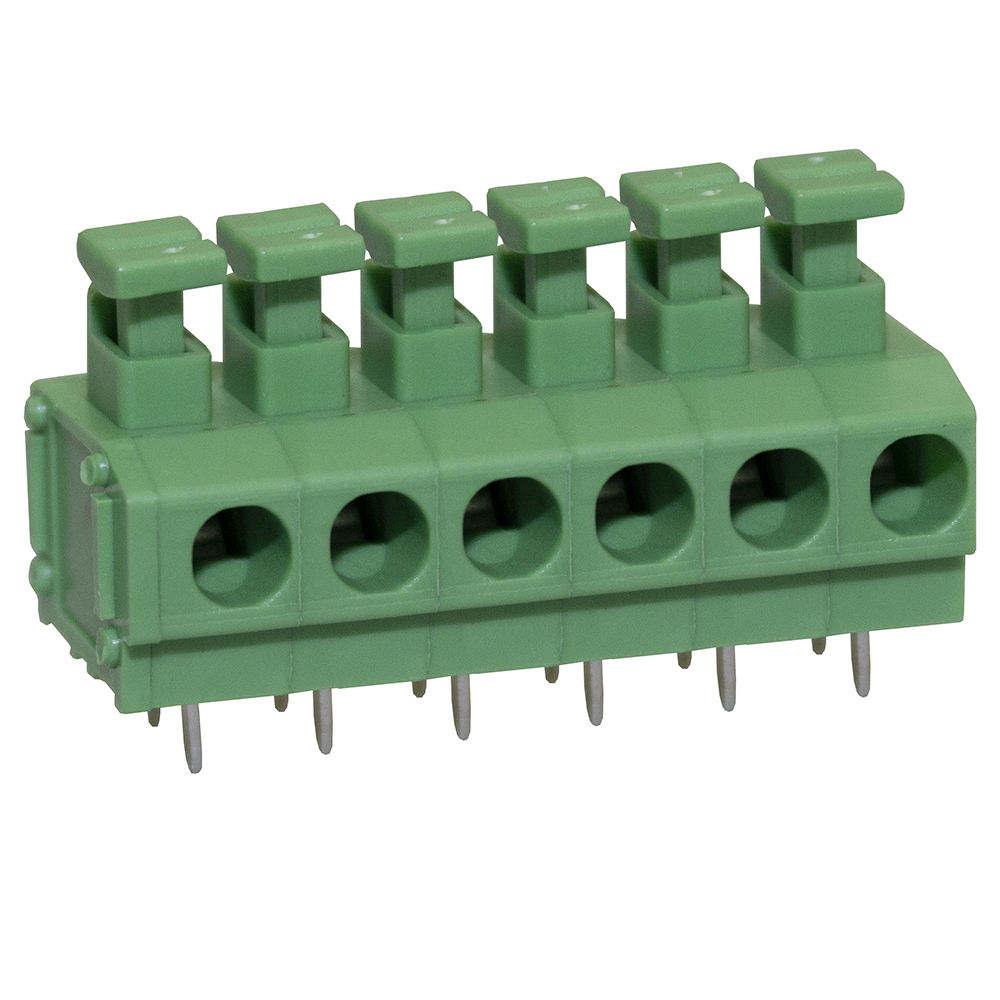

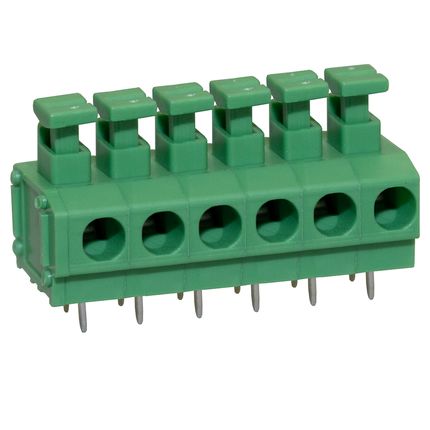

CSTBP500/6 |
6 |
10 A |
31,6 mm |
12,6 mm |
9,1 mm |
5mm Federkraft-Anschlussklemme, 6-polig |
|
|
|

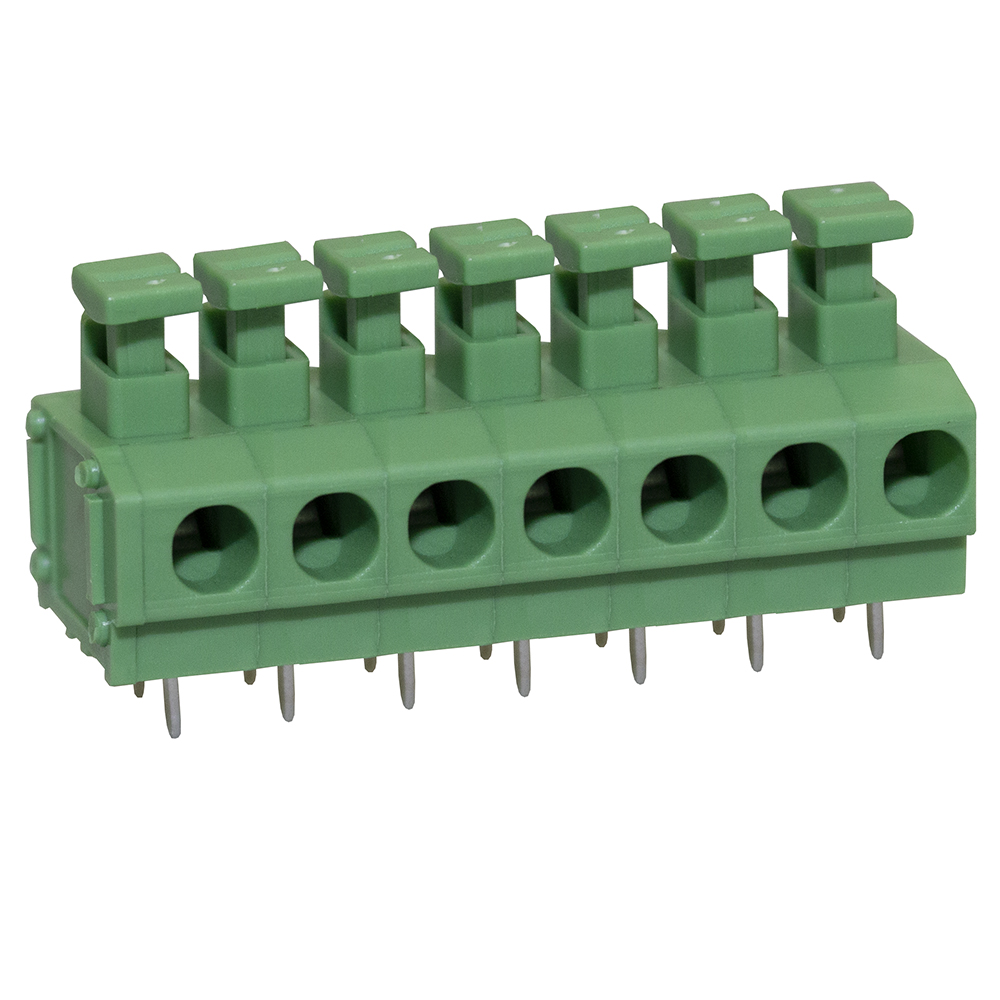

CSTBP500/7 |
7 |
10 A |
36,6 mm |
12,6 mm |
9,1 mm |
5mm Federkraft-Anschlussklemme, 7-polig |
|
|
|

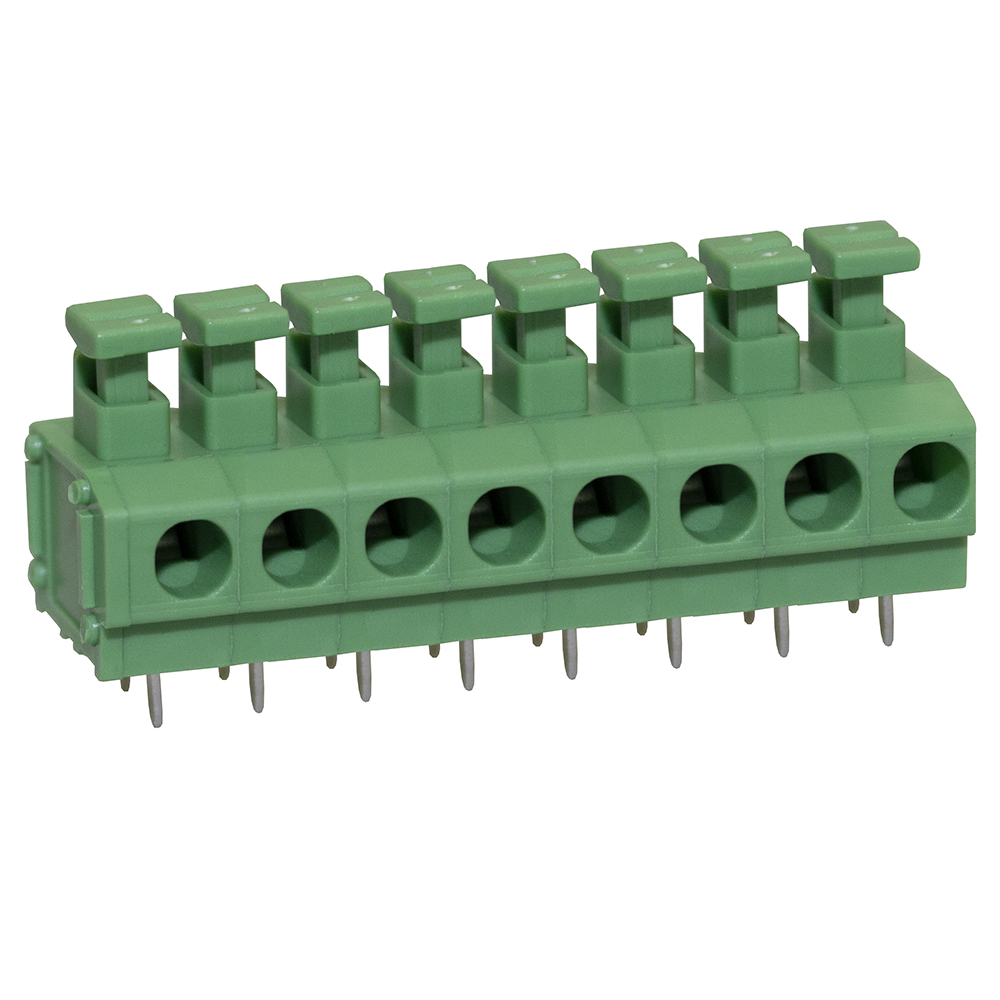

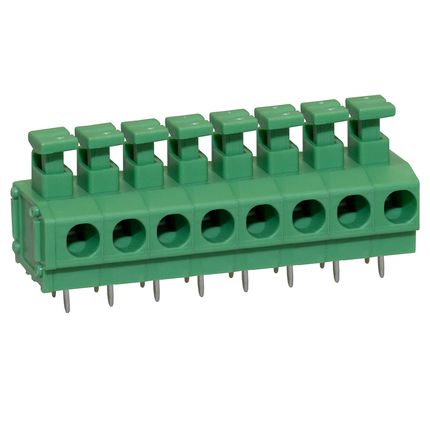

CSTBP500/8 |
8 |
10 A |
41,6 mm |
12,6 mm |
9,1 mm |
5mm Federkraft-Anschlussklemme, 8-polig |
|
|
|

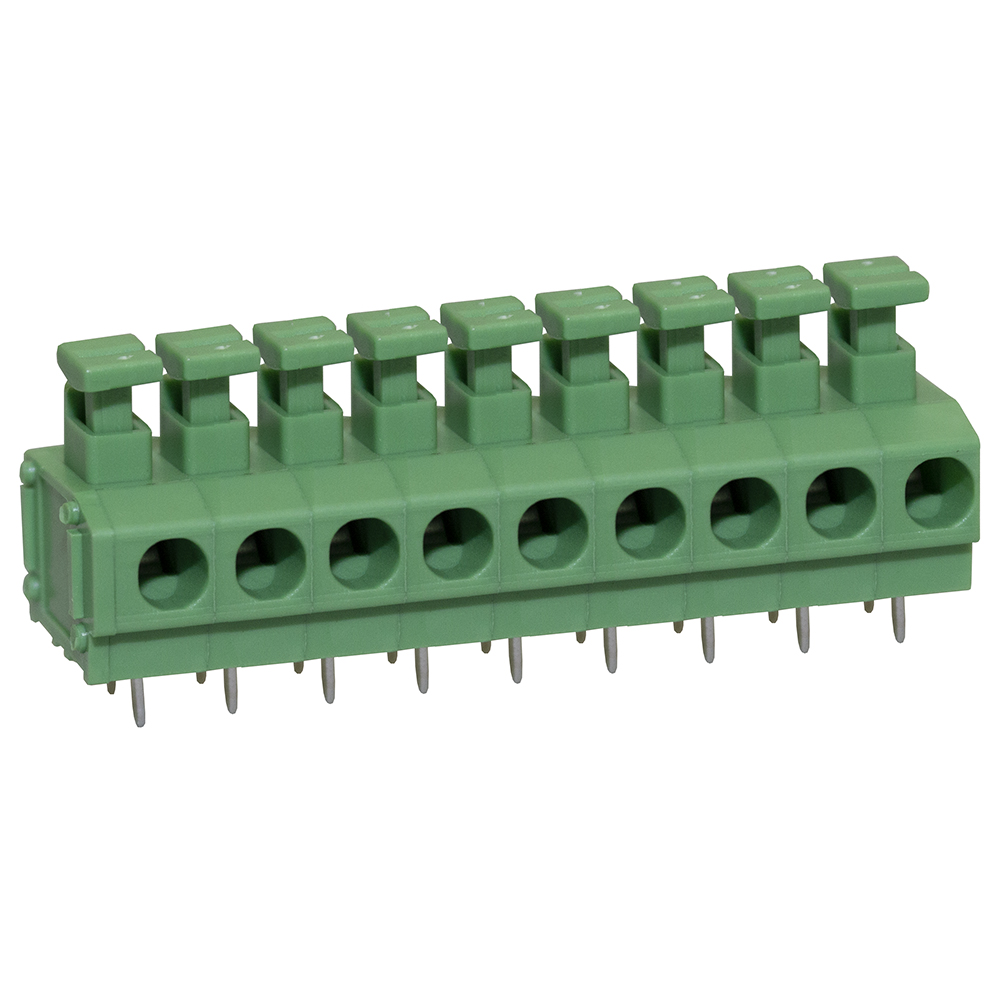

CSTBP500/9 |
9 |
10 A |
46,6 mm |
12,6 mm |
9,1 mm |
5mm Federkraft-Anschlussklemme, 9-polig |
|
|
|

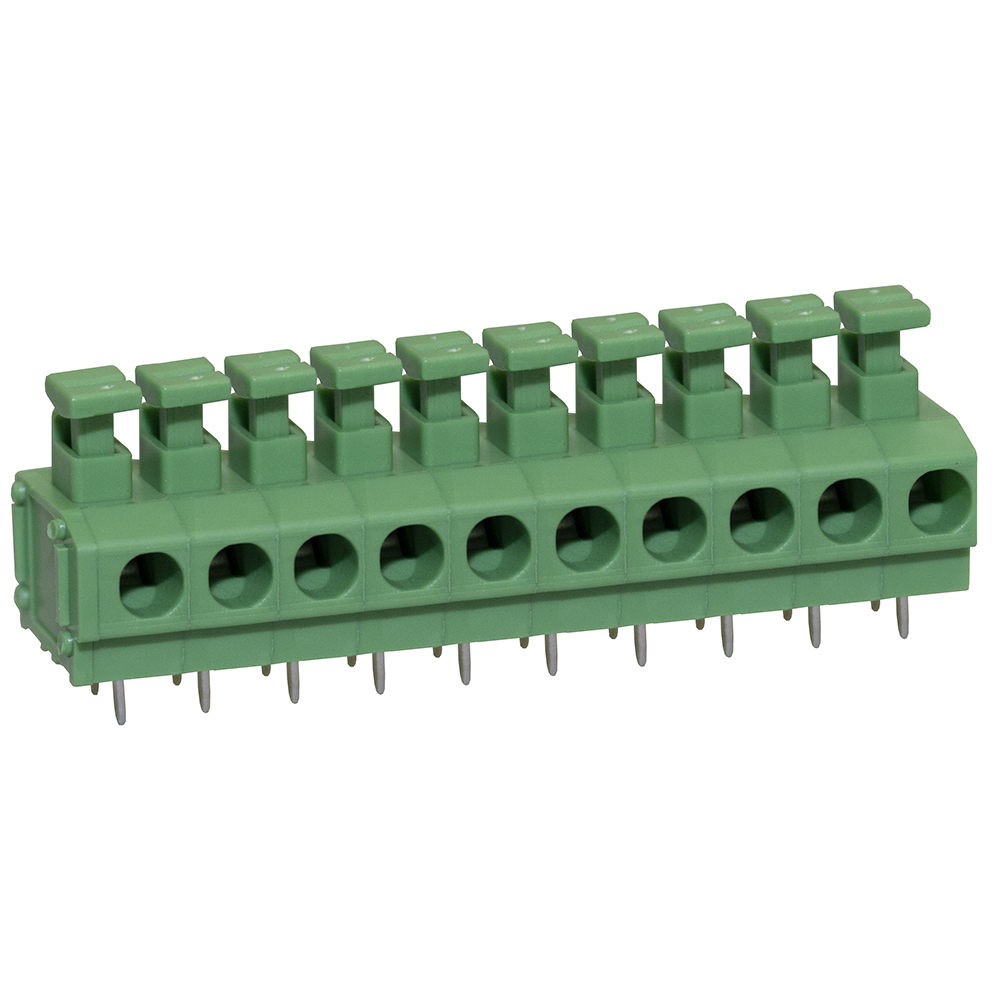

CSTBP500/10 |
10 |
10 A |
51,6 mm |
12,6 mm |
9,1 mm |
5mm Federkraft-Anschlussklemme, 10-polig |
|
|
|

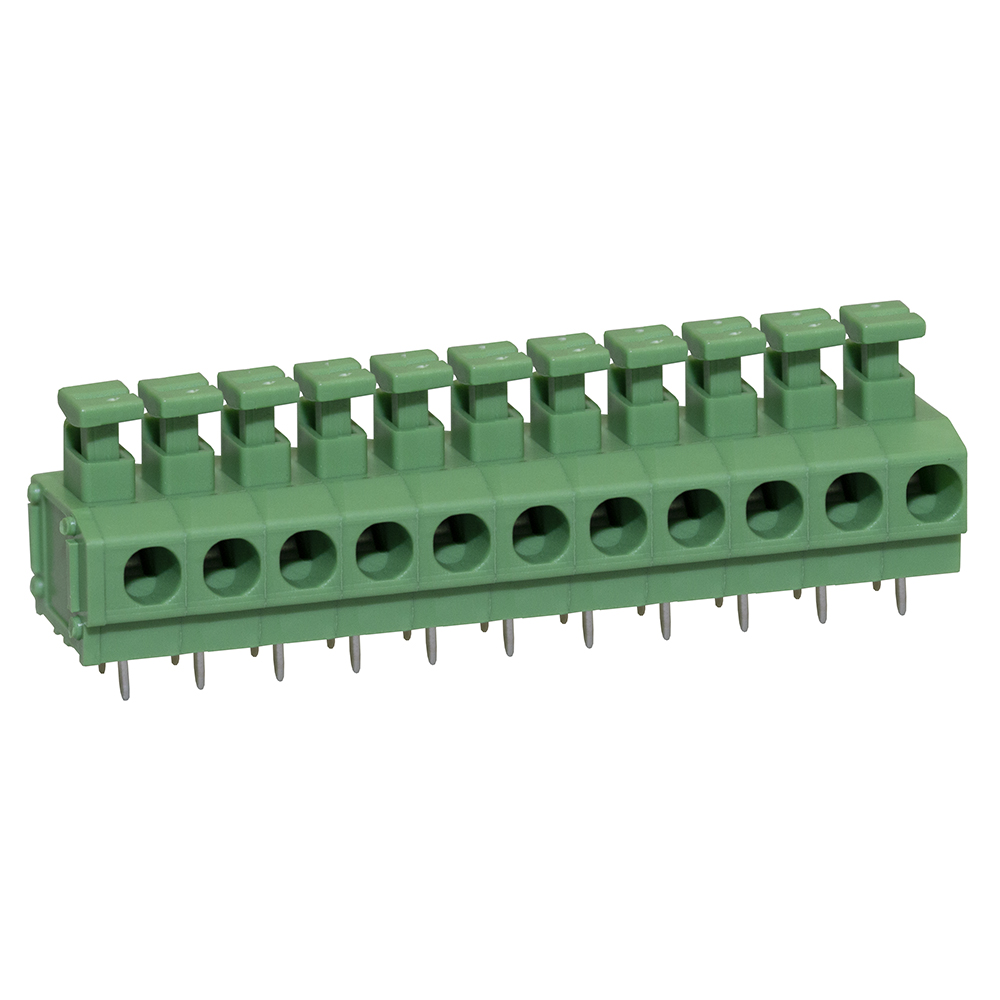

CSTBP500/11 |
11 |
10 A |
56,6 mm |
12,6 mm |
9,1 mm |
5mm Federkraft-Anschlussklemme, 11-polig |
|
|
|

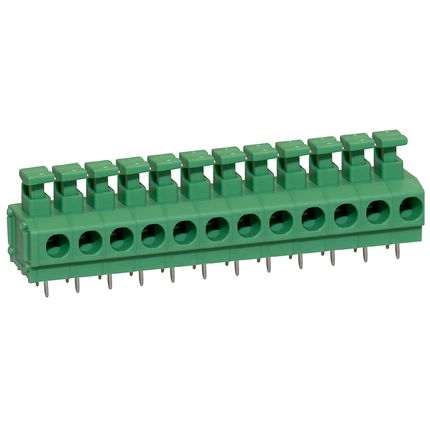

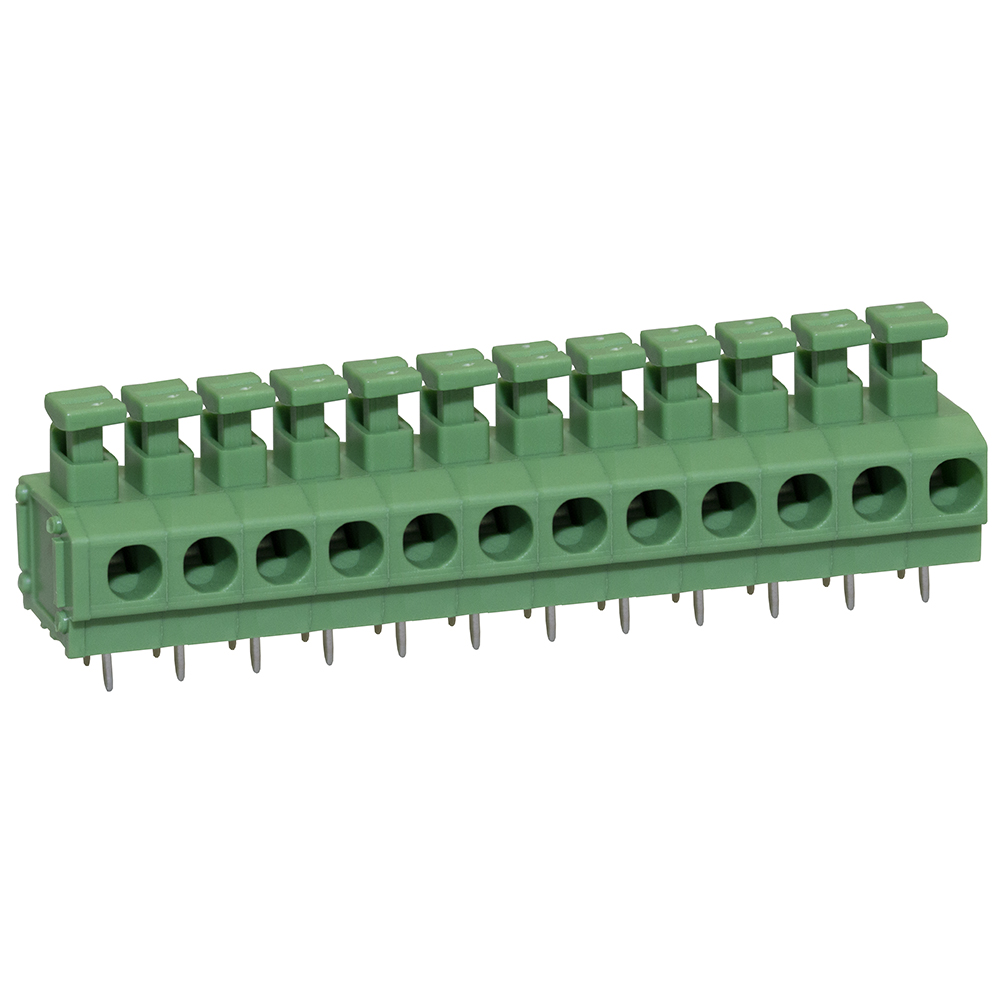

CSTBP500/12 |
12 |
10 A |
61,6 mm |
12,6 mm |
9,1 mm |
5mm Federkraft-Anschlussklemme, 12-polig |
|
|
