Technische Daten & Eigenschaften
| Anschluss (Stecker/Buchse) | Stecker |
|---|---|
| Anschlussquerschnitt, eindrähtig (mm²) | 1,5 mm² |
| Anschlussquerschnitt, mehrdrähtig (mm²) | 1,5 mm² |
| Bemessungsspannung (UL) | 300 V |
| Bemessungsstrom (allgemein) | 15 A |
| Bemessungsstrom (UL) | 15 A |
| Kabeleingang (max.) | 1,5mm |
| Leiterquerschnitt (AWG) | 28-14 |
| Basismaterial | Kunststoff |
| Material, Werkstoff | Polyamid 66 |
| Rastermaß | 5,08 mm |
| Farbe | Grün |
| Ausrichtung | Vertikal |
| Betriebstemperatur | -40 °C bis +105 °C |
| Bauhöhe / Profil | Standard |
| Steckbar / Verrastbar | — |
| Zuschneidbar | — |
| Brennbarkeitsklasse | UL94-V0 |
| CE-konform | |
| UL-zertifiziert | |
| Kategorie | Steckbare Platinensteckverbinder (Male-Female) |
Beschreibung

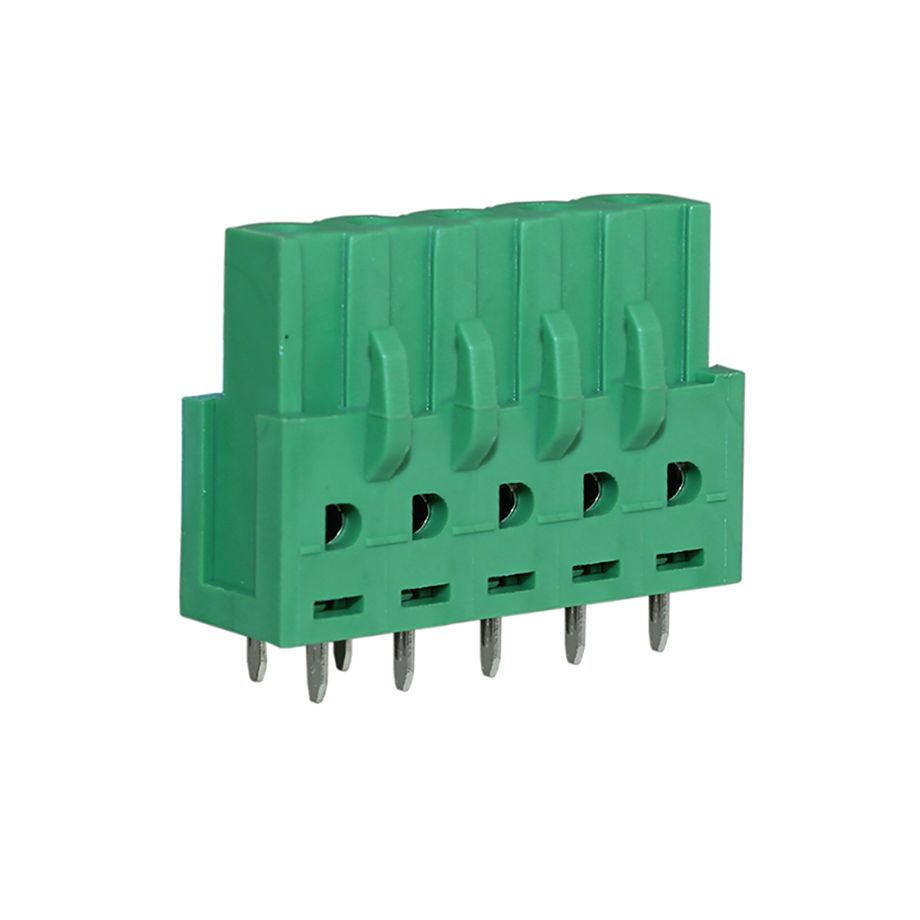

Invertierter Steckverbinder im 5.08mm Raster. Vertikale Buchse mit zusätzlichen Pins für die Befestigung auf einer Leiterplatte.
Produktvarianten
Bestell-Nr. | Polzahl | Bemessungsstrom (allgemein) | Länge | Breite | Höhe | Kurzbeschreibung | Details | Angefragte Menge, mehrere mit '/' trennen | |
|---|---|---|---|---|---|---|---|---|---|
|

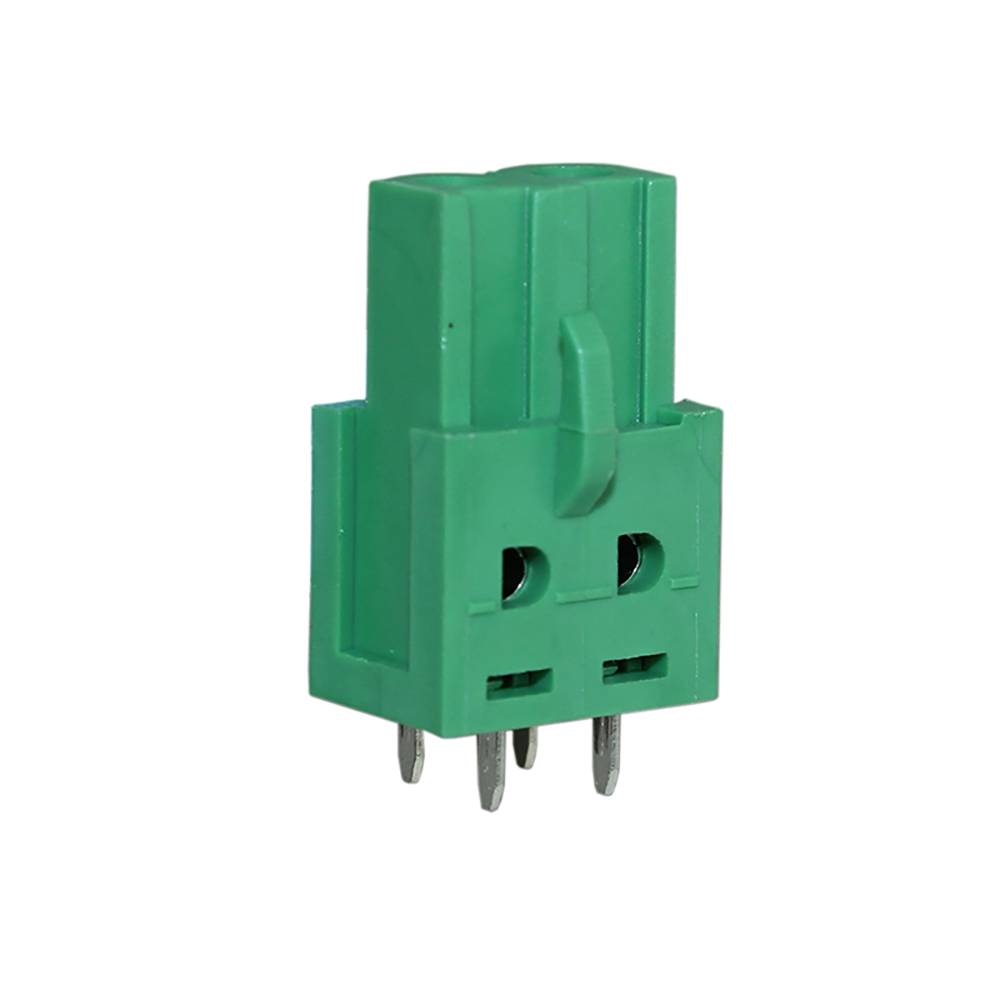

CTBP97VJ/2 |
2 |
15 A |
12,16 mm |
8,5 mm |
19 mm |

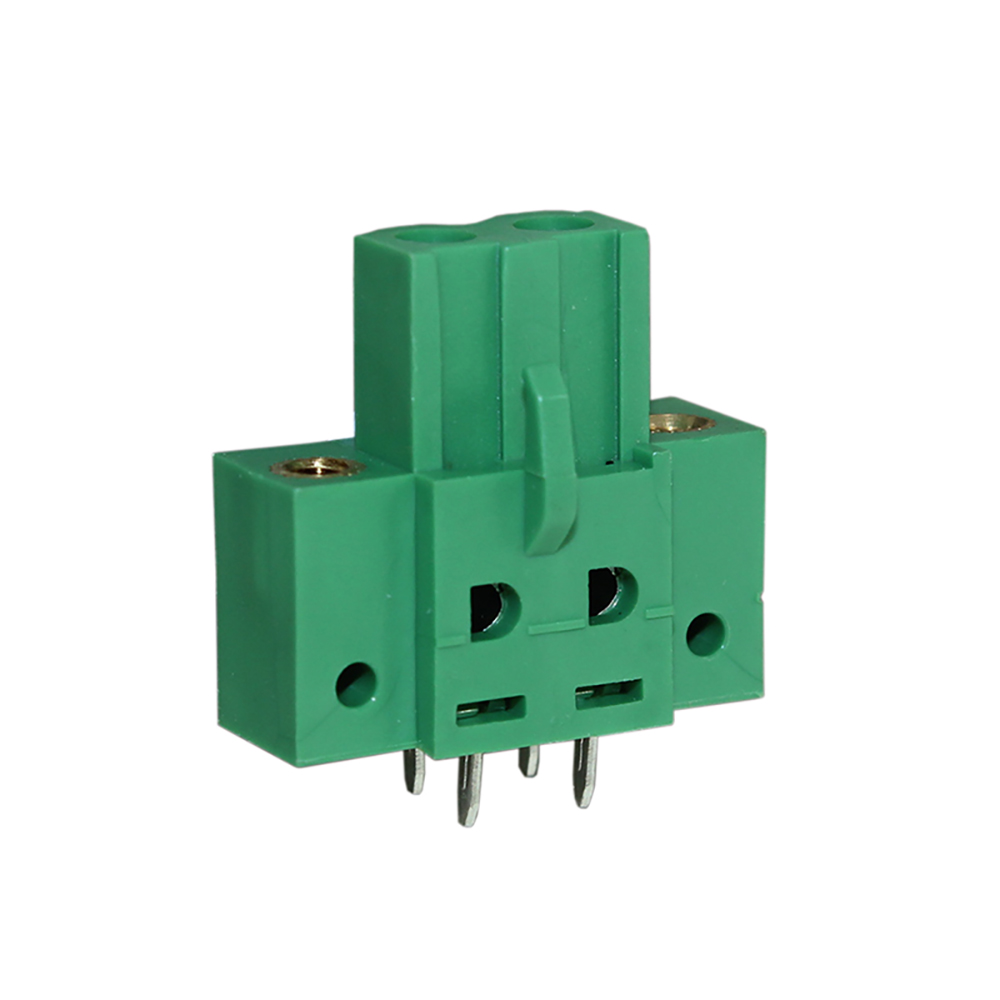

5.08mm steckbare Anschlussklemme (Buchse) vertikal mit PCB-Pins, 2-polig |
|
|
|

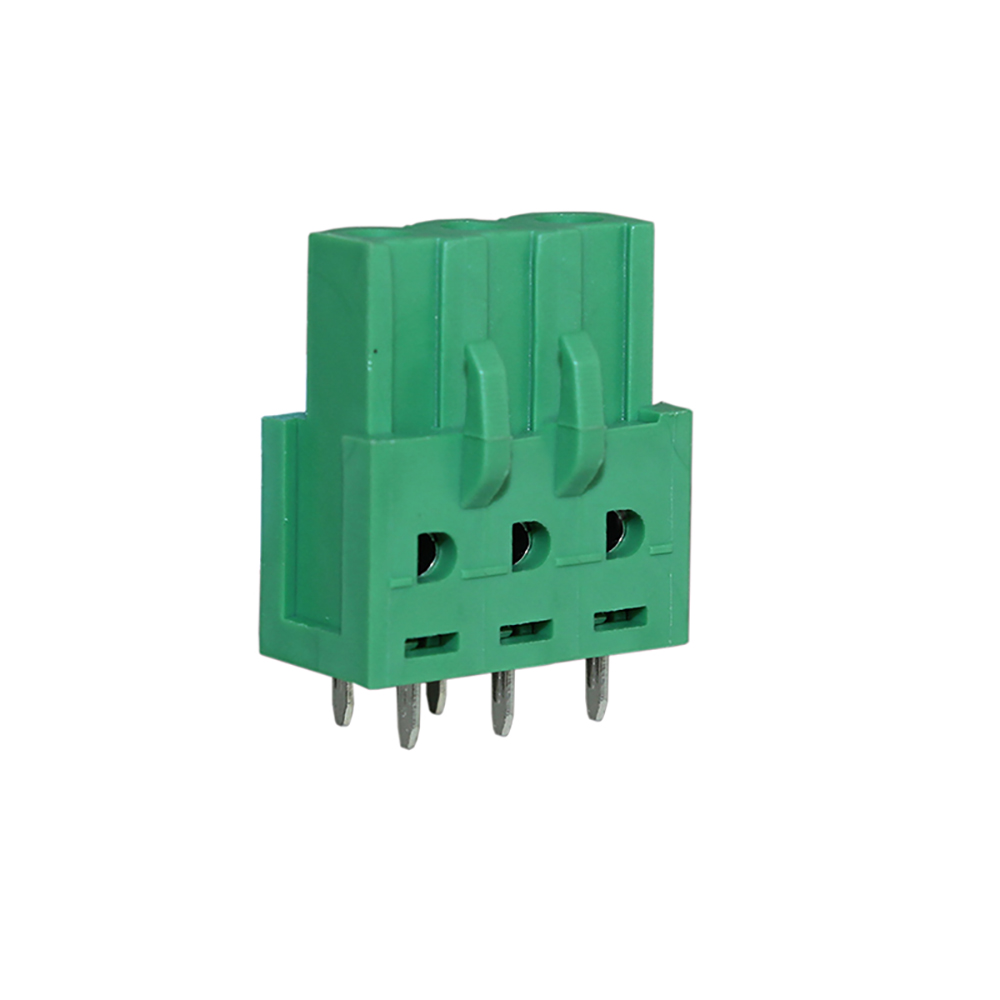

CTBP97VJ/3 |
3 |
15 A |
17,24 mm |
8,5 mm |
19 mm |

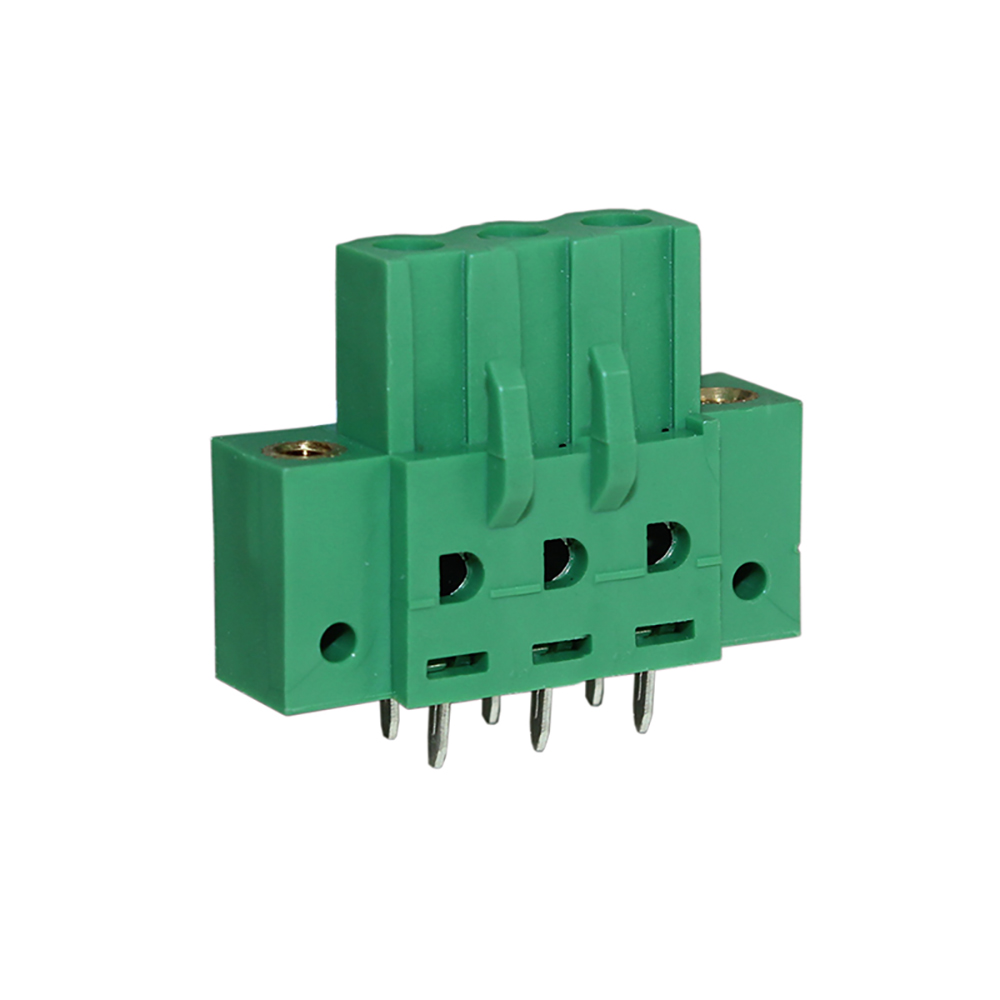

5.08mm steckbare Anschlussklemme (Buchse) vertikal mit PCB-Pins, 3-polig |
|
|
|
CTBP97VJ/4 |
4 |
15 A |
22,32 mm |
8,5 mm |
19 mm |

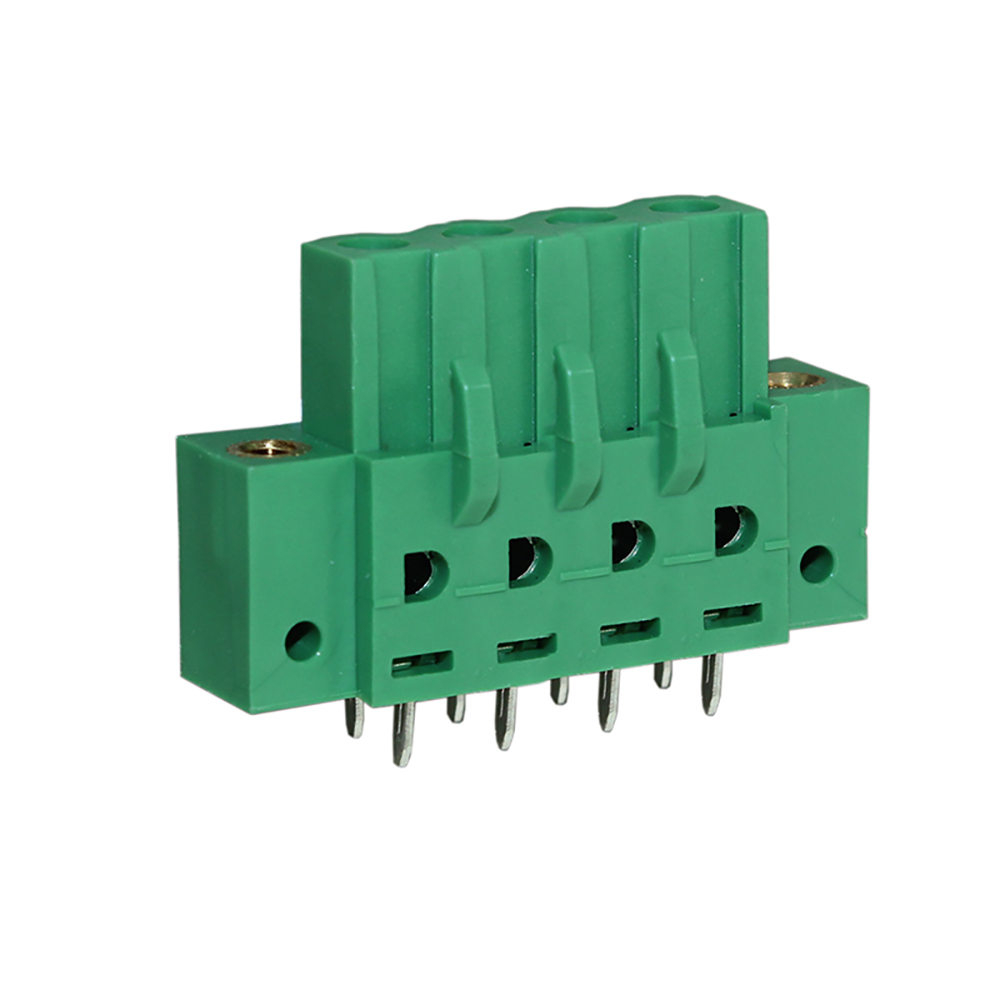

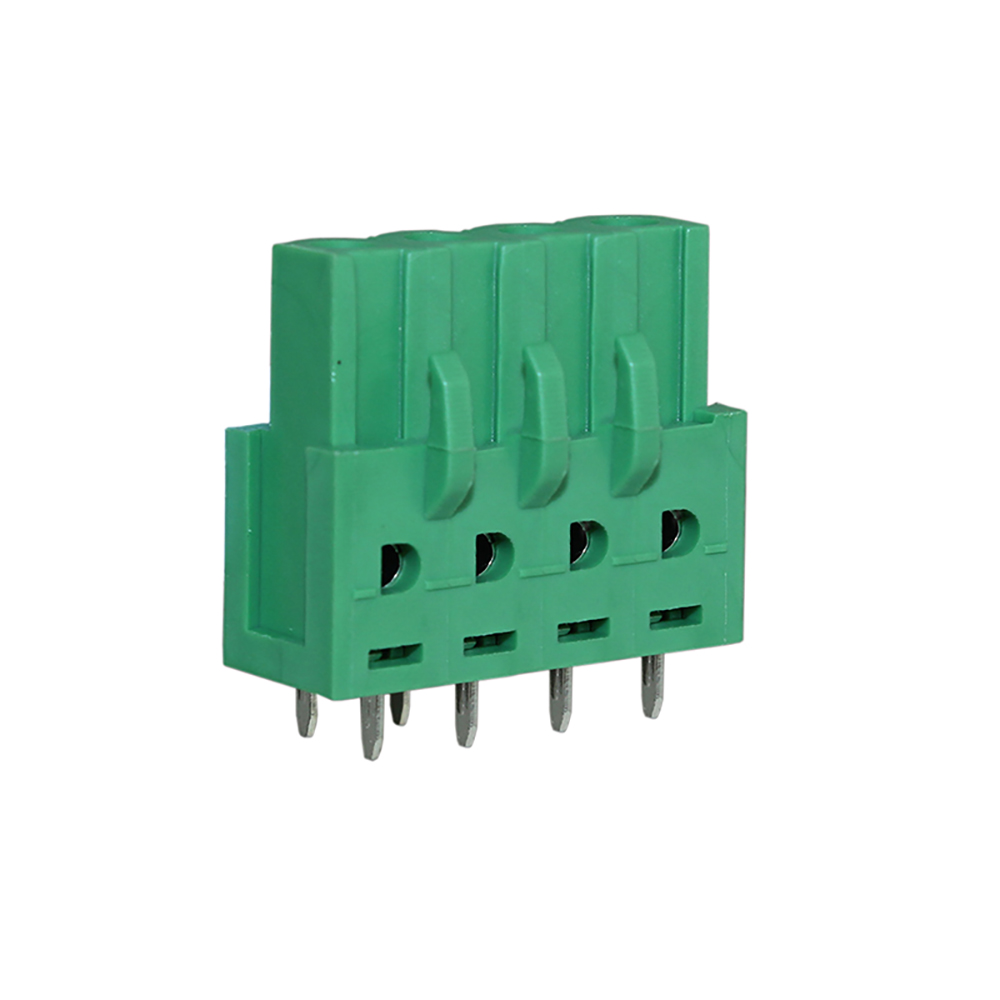

5.08mm steckbare Anschlussklemme (Buchse) vertikal mit PCB-Pins, 4-polig |
|
|
|

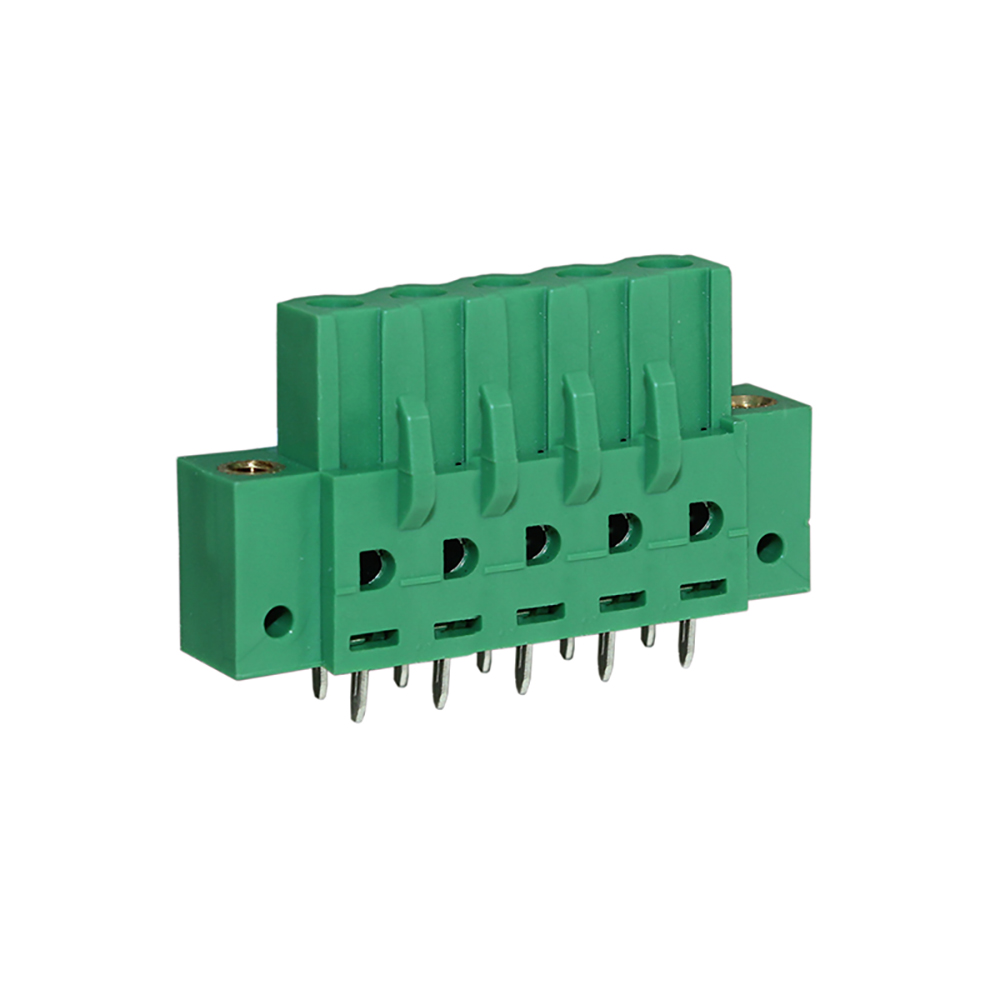

CTBP97VJ/5 |
5 |
15 A |
27,4 mm |
8,5 mm |
19 mm |

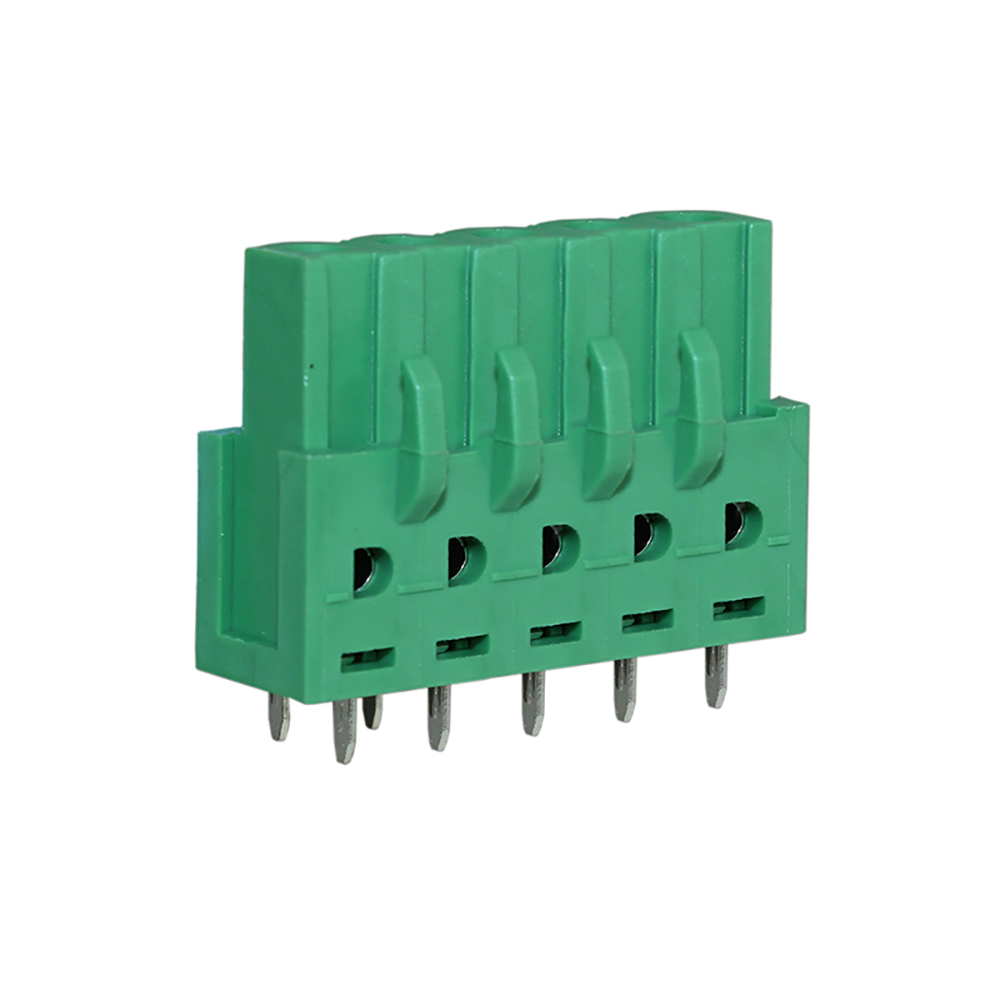

5.08mm steckbare Anschlussklemme (Buchse) vertikal mit PCB-Pins, 5-polig |
|
|
|

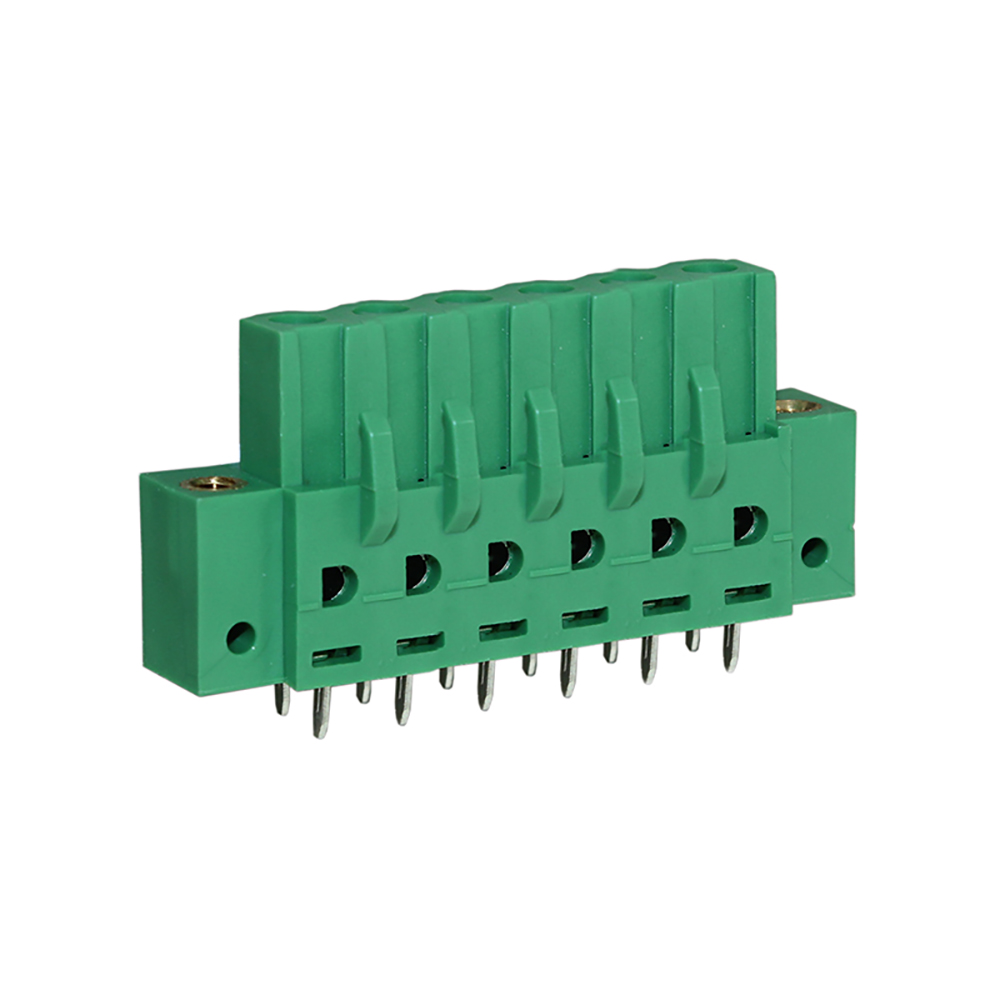

CTBP97VJ/6 |
6 |
15 A |
32,48 mm |
8,5 mm |
19 mm |

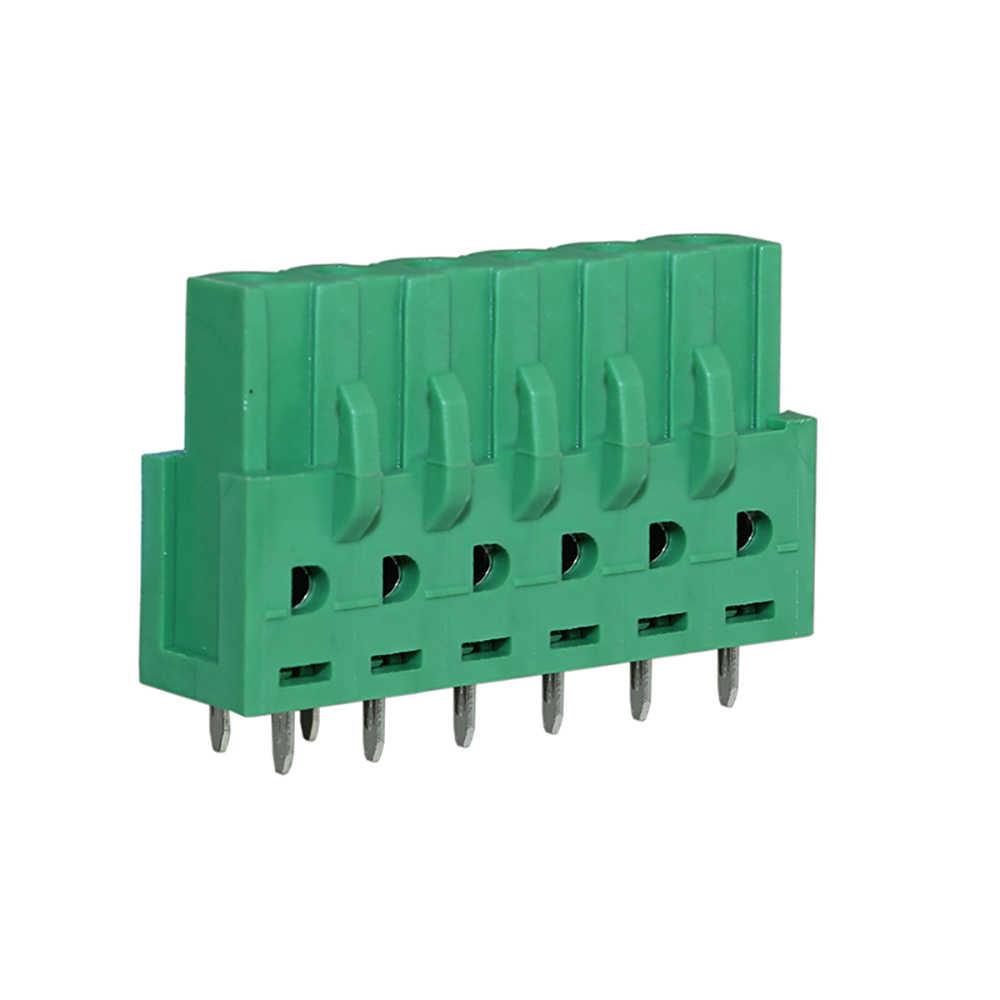

5.08mm steckbare Anschlussklemme (Buchse) vertikal mit PCB-Pins, 6-polig |
|
|
|
CTBP97VJ/7 |
7 |
15 A |
37,56 mm |
8,5 mm |
19 mm |

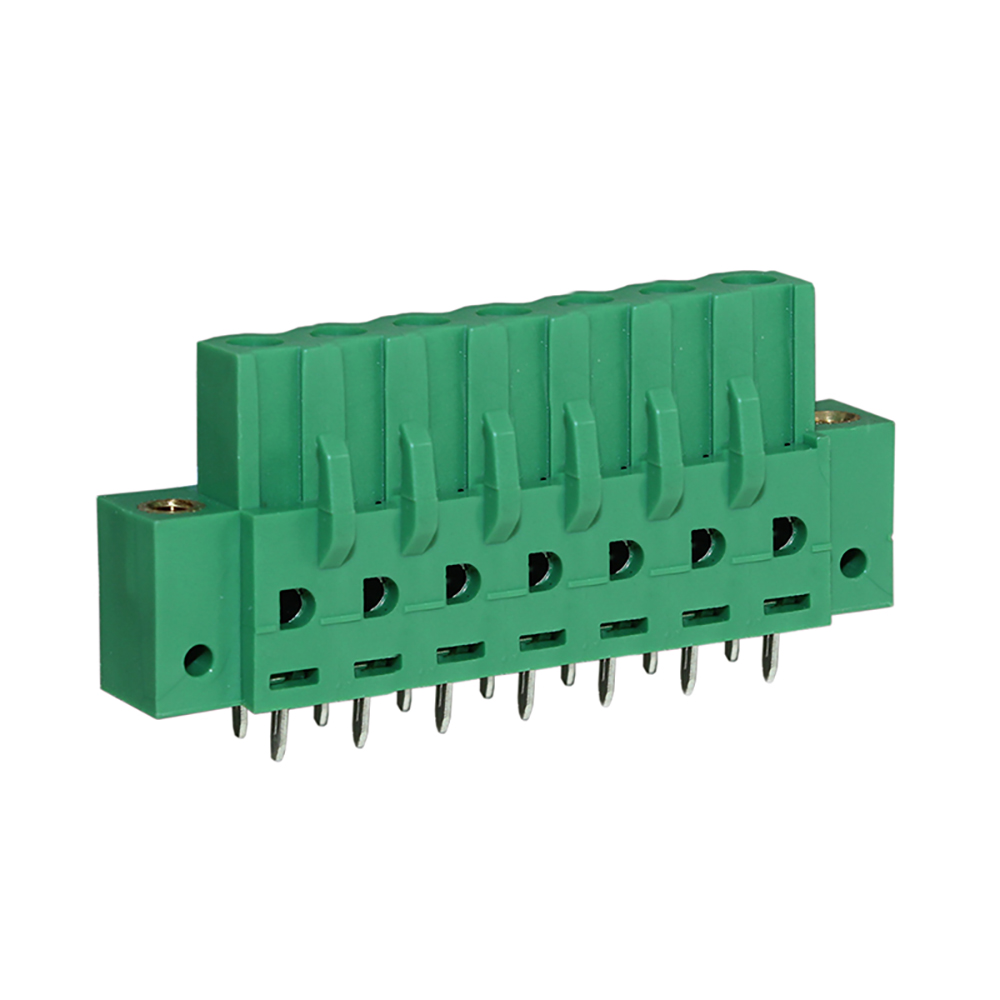

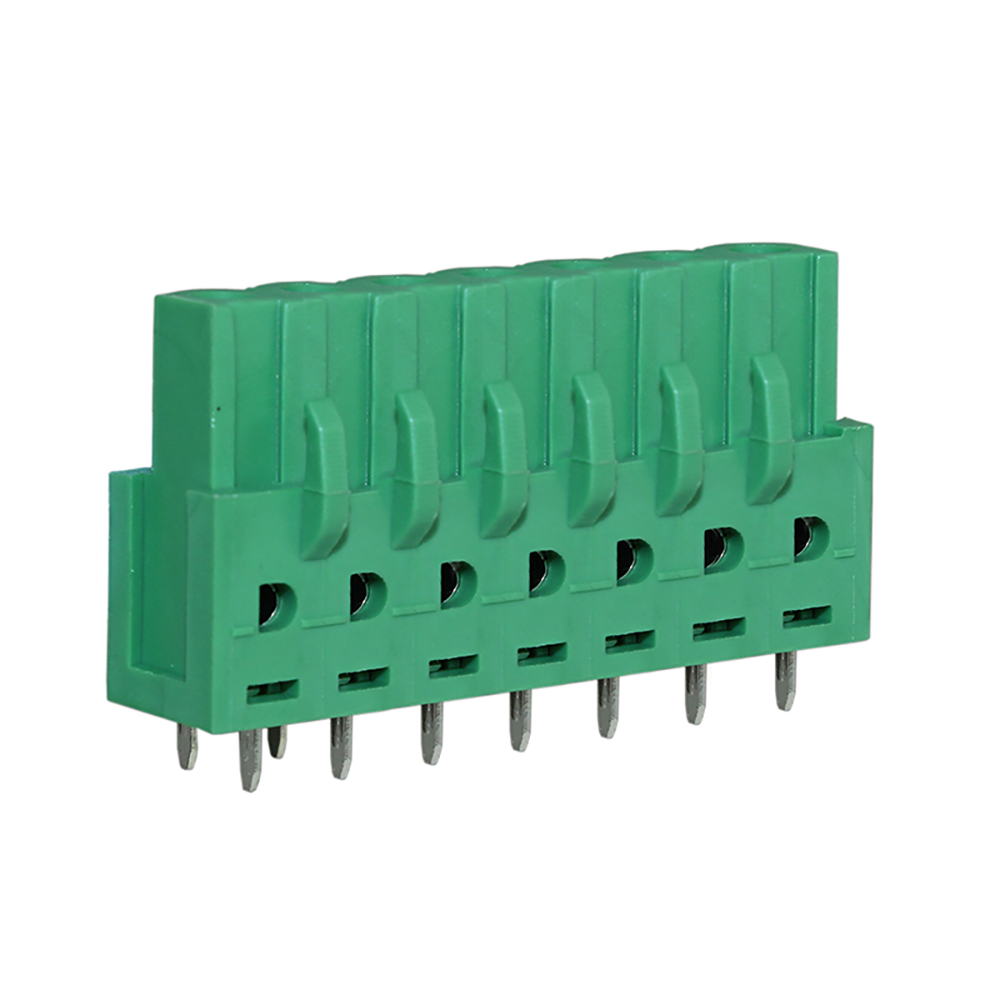

5.08mm steckbare Anschlussklemme (Buchse) vertikal mit PCB-Pins, 7-polig |
|
|
|
CTBP97VJ/8 |
8 |
15 A |
42,64 mm |
8,5 mm |
19 mm |

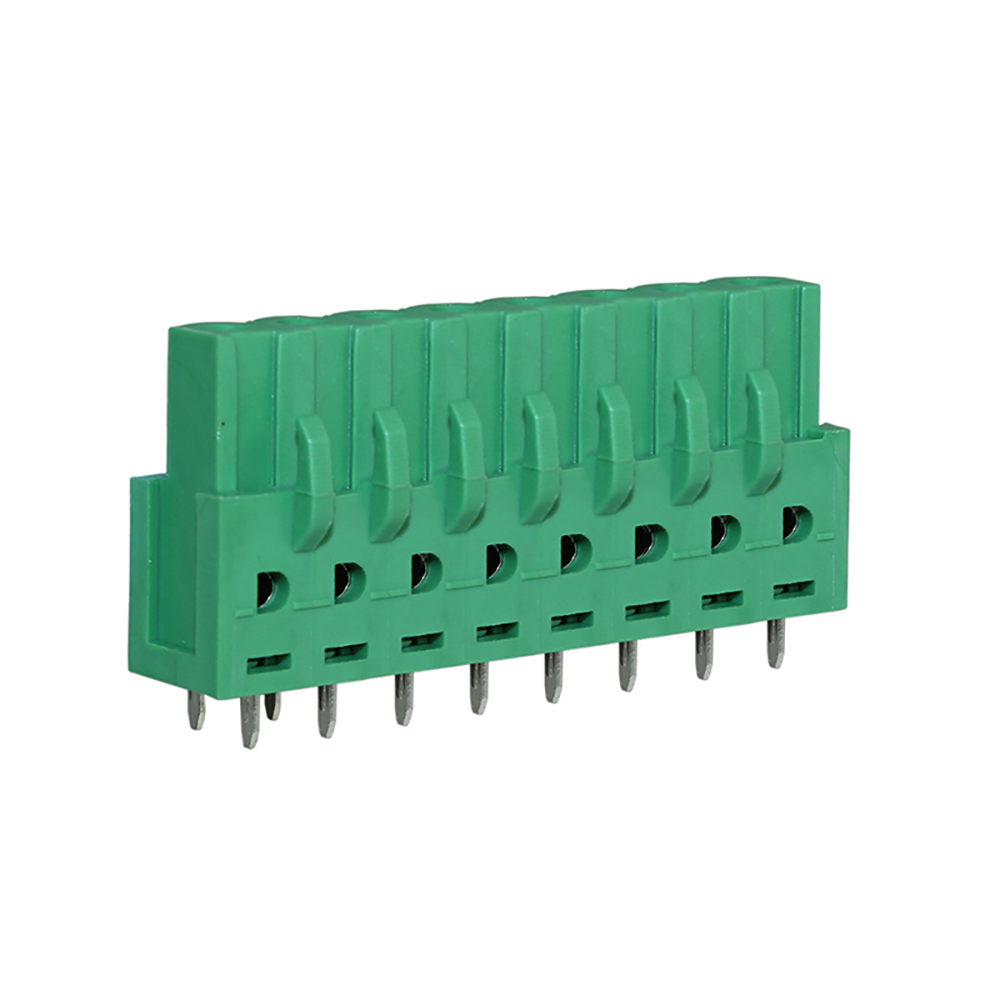

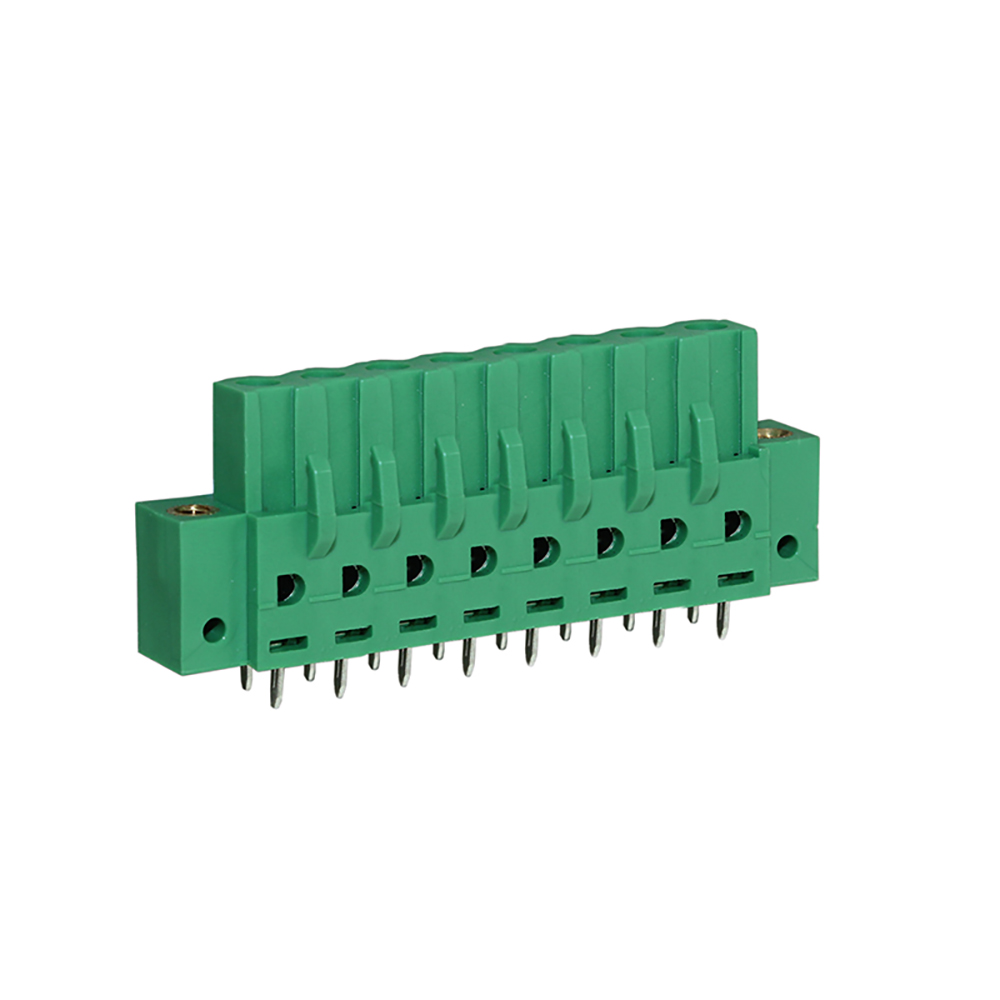

5.08mm steckbare Anschlussklemme (Buchse) vertikal mit PCB-Pins, 8-polig |
|
|
|
CTBP97VJ/9 |
9 |
15 A |
47,72 mm |
8,5 mm |
19 mm |

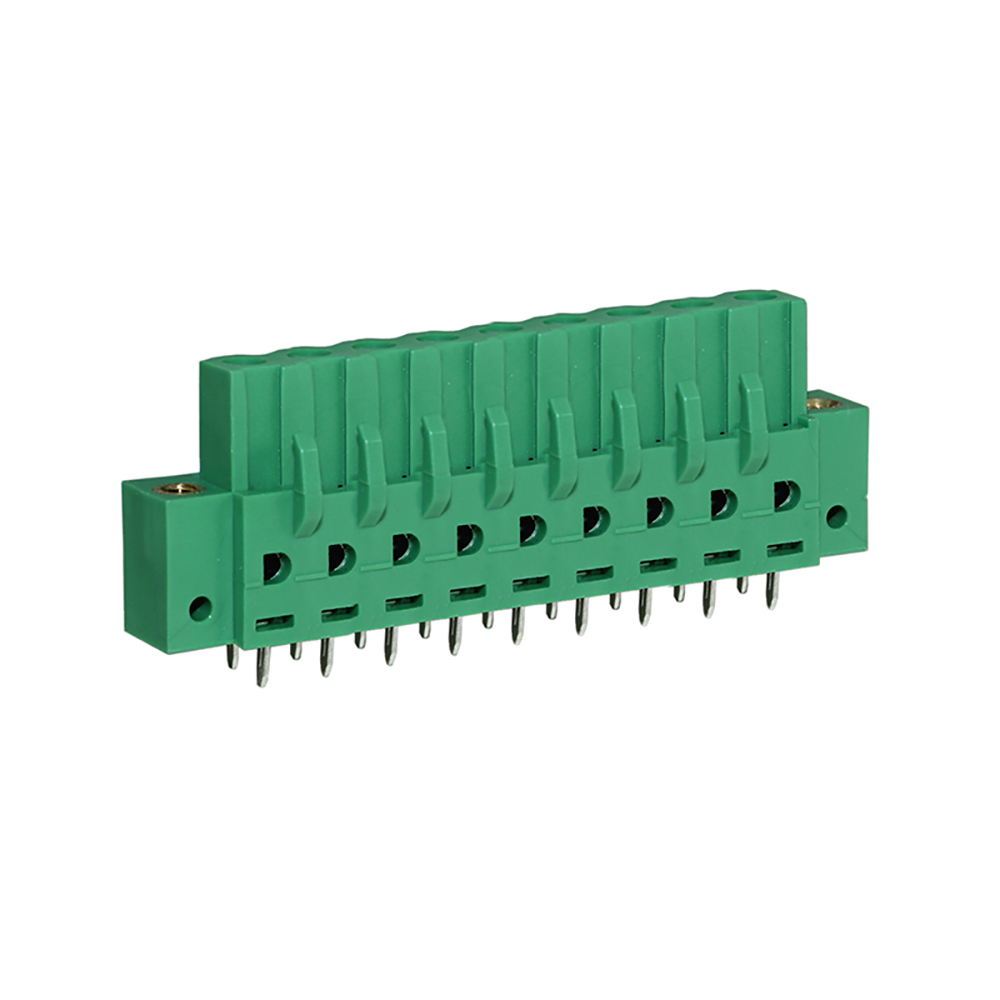

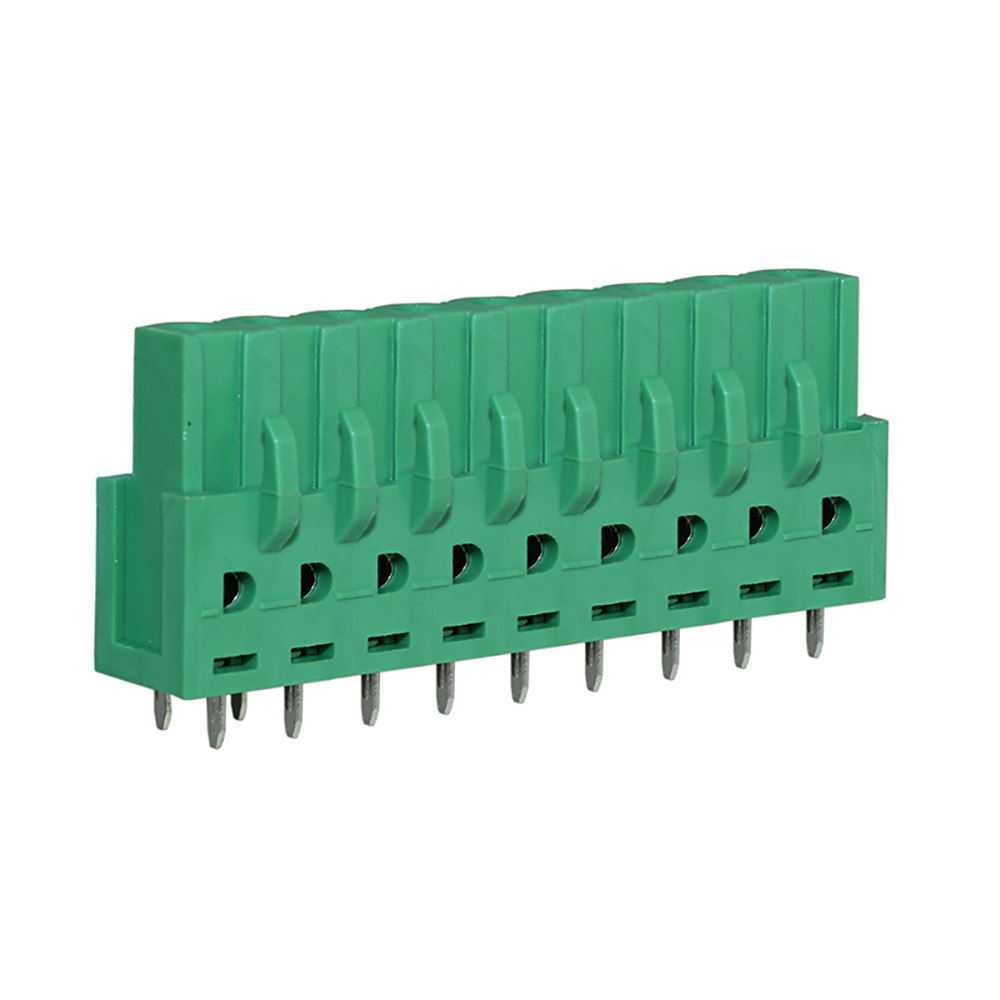

5.08mm steckbare Anschlussklemme (Buchse) vertikal mit PCB-Pins, 9-polig |
|
|
|

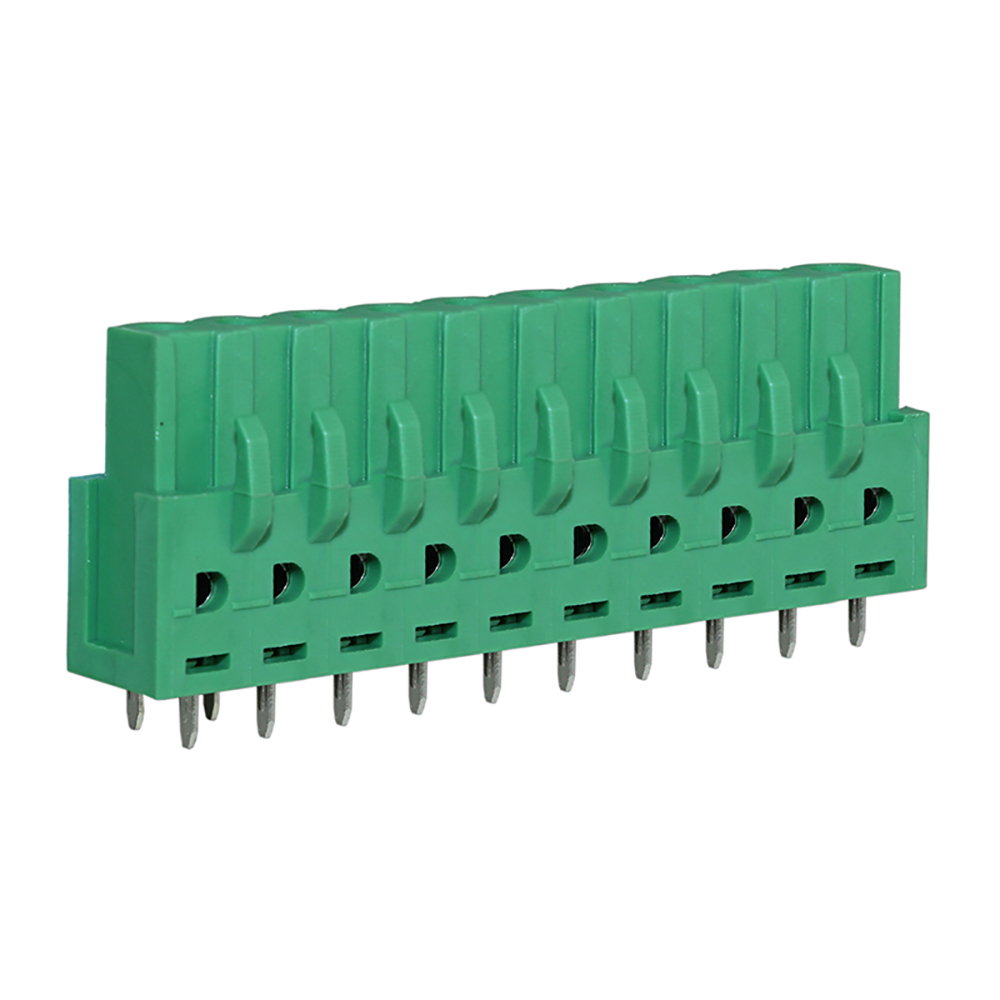

CTBP97VJ/10 |
10 |
15 A |
52,8 mm |
8,5 mm |
19 mm |
5.08mm steckbare Anschlussklemme (Buchse) vertikal mit PCB-Pins, 10-polig |
|
|
|
CTBP97VJ/11 |
11 |
15 A |
57,88 mm |
8,5 mm |
19 mm |

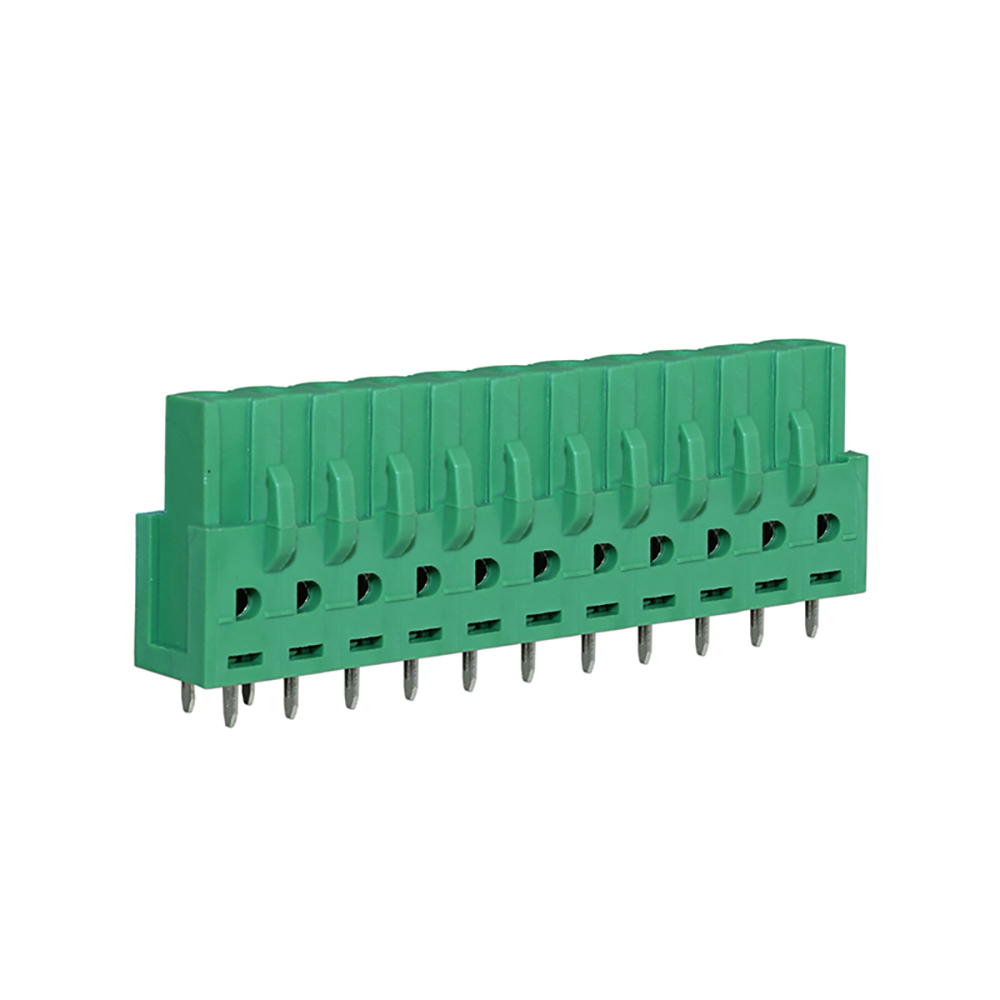

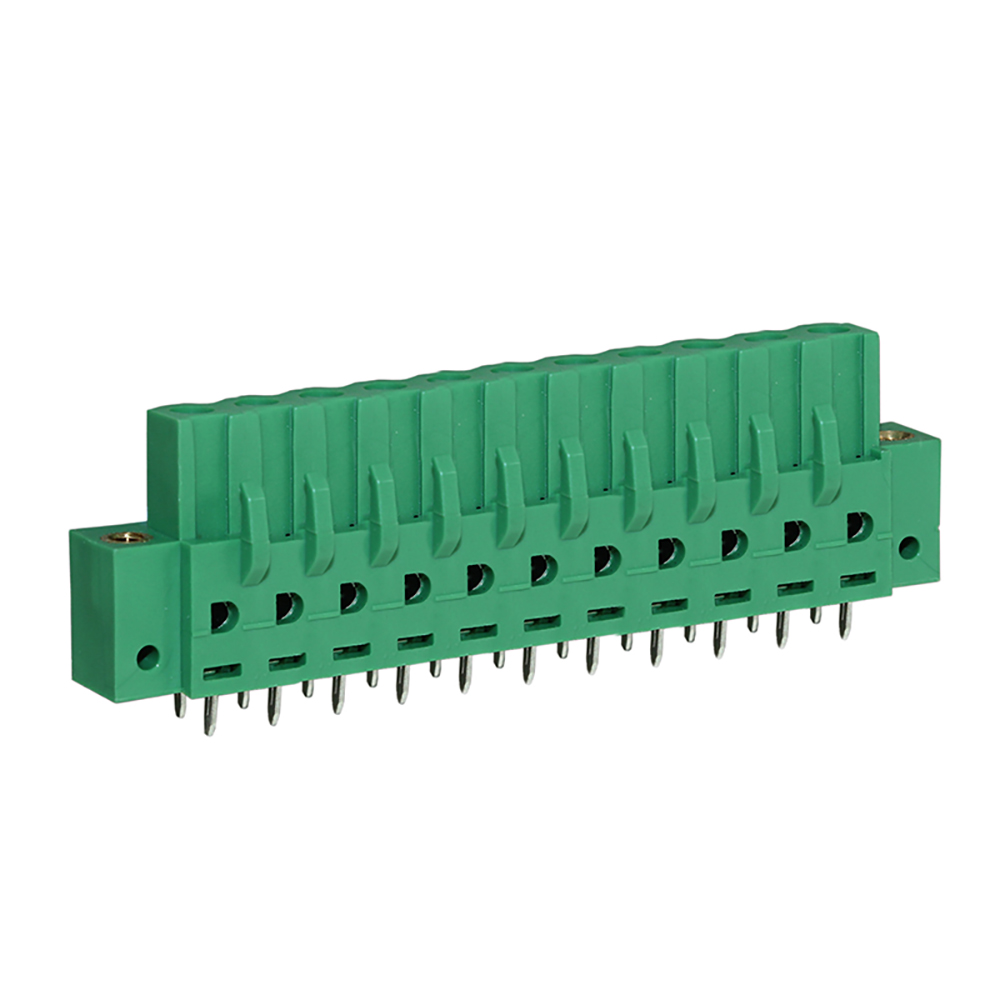

5.08mm steckbare Anschlussklemme (Buchse) vertikal mit PCB-Pins, 11-polig |
|
|
|

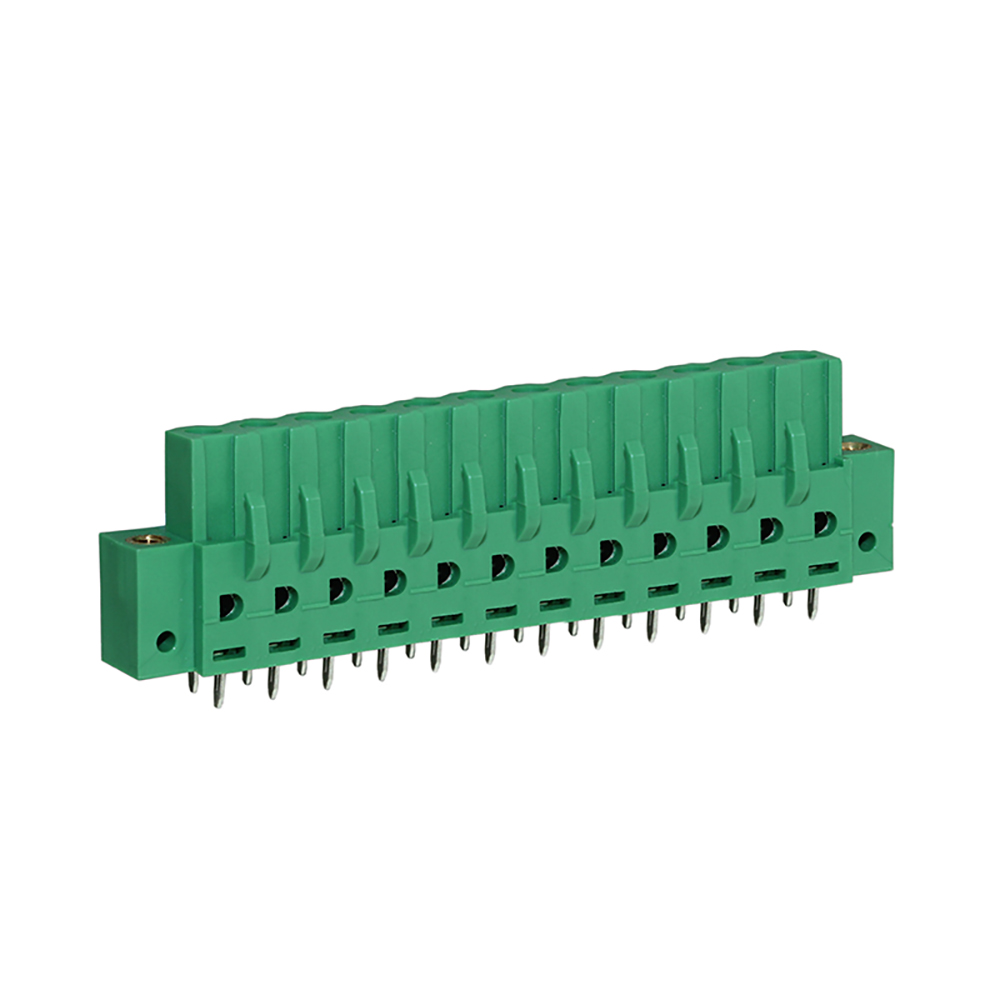

CTBP97VJ/12 |
12 |
15 A |
62,96 mm |
8,5 mm |
19 mm |

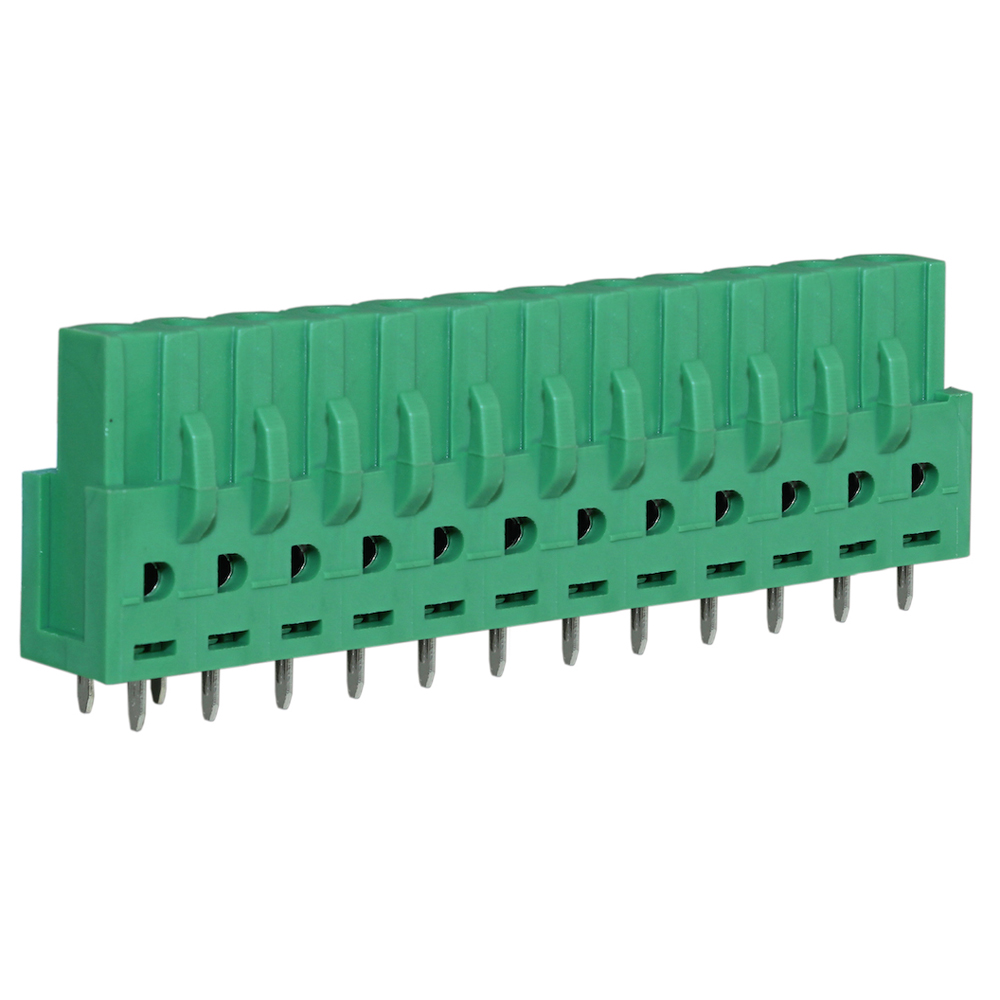

5.08mm steckbare Anschlussklemme (Buchse) vertikal mit PCB-Pins, 12-polig |
|
|
