Technische Daten & Eigenschaften
| Anschluss (Stecker/Buchse) | Stecker |
|---|---|
| Anschlussquerschnitt, eindrähtig (mm²) | 1,5 mm² |
| Anschlussquerschnitt, mehrdrähtig (mm²) | 1,5 mm² |
| Bemessungsspannung (UL) | 300 V |
| Bemessungsstrom (allgemein) | 15 A |
| Bemessungsstrom (UL) | 15 A |
| Kabeleingang (max.) | 1,5mm |
| Leiterquerschnitt (AWG) | 28-14 |
| Basismaterial | Kunststoff |
| Material, Werkstoff | Polyamid 66 |
| Rastermaß | 5,08 mm |
| Farbe | Grün |
| Ausrichtung | Vertikal |
| Flansch / Ösen | |
| Betriebstemperatur | -40 °C bis +105 °C |
| Bauhöhe / Profil | Standard |
| Steckbar / Verrastbar | — |
| Zuschneidbar | — |
| Brennbarkeitsklasse | UL94-V0 |
| CE-konform | |
| UL-zertifiziert | |
| Kategorie | Steckbare Platinensteckverbinder (Male-Female) |
Beschreibung
Invertierter Steckverbinder im 5.08mm Raster mit Flansch. Vertikale Buchse mit zusätzlichen Pins für die Befestigung auf einer Leiterplatte.
Produktvarianten
Bestell-Nr. | Polzahl | Bemessungsstrom (allgemein) | Länge | Breite | Höhe | Kurzbeschreibung | Details | Angefragte Menge, mehrere mit '/' trennen | |
|---|---|---|---|---|---|---|---|---|---|
|
CTBP97VJ/2FL |
2 |
15 A |
20,32 mm |
10,2 mm |
19 mm |
5.08mm steckbare Anschlussklemme (Buchse) vertikal mit PCB-Pins und Flansch, 2-polig |
|
|
|
CTBP97VJ/3FL |
3 |
15 A |
25,4 mm |
10,2 mm |
19 mm |
5.08mm steckbare Anschlussklemme (Buchse) vertikal mit PCB-Pins und Flansch, 3-polig |
|
|
|
CTBP97VJ/4FL |
4 |
15 A |
30,48 mm |
10,2 mm |
19 mm |
5.08mm steckbare Anschlussklemme (Buchse) vertikal mit PCB-Pins und Flansch, 4-polig |
|
|
|
CTBP97VJ/5FL |
5 |
15 A |
35,56 mm |
10,2 mm |
19 mm |
5.08mm steckbare Anschlussklemme (Buchse) vertikal mit PCB-Pins und Flansch, 5-polig |
|
|
|
CTBP97VJ/6FL |
6 |
15 A |
40,64 mm |
10,2 mm |
19 mm |
5.08mm steckbare Anschlussklemme (Buchse) vertikal mit PCB-Pins und Flansch, 6-polig |
|
|
|

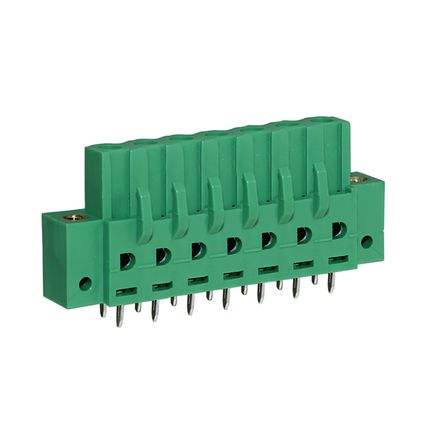

CTBP97VJ/7FL |
7 |
15 A |
45,72 mm |
10,2 mm |
19 mm |
5.08mm steckbare Anschlussklemme (Buchse) vertikal mit PCB-Pins und Flansch, 7-polig |
|
|
|
CTBP97VJ/8FL |
8 |
15 A |
50,8 mm |
10,2 mm |
19 mm |
5.08mm steckbare Anschlussklemme (Buchse) vertikal mit PCB-Pins und Flansch, 8-polig |
|
|
|
CTBP97VJ/9FL |
9 |
15 A |
55,88 mm |
10,2 mm |
19 mm |
5.08mm steckbare Anschlussklemme (Buchse) vertikal mit PCB-Pins und Flansch, 9-polig |
|
|
|

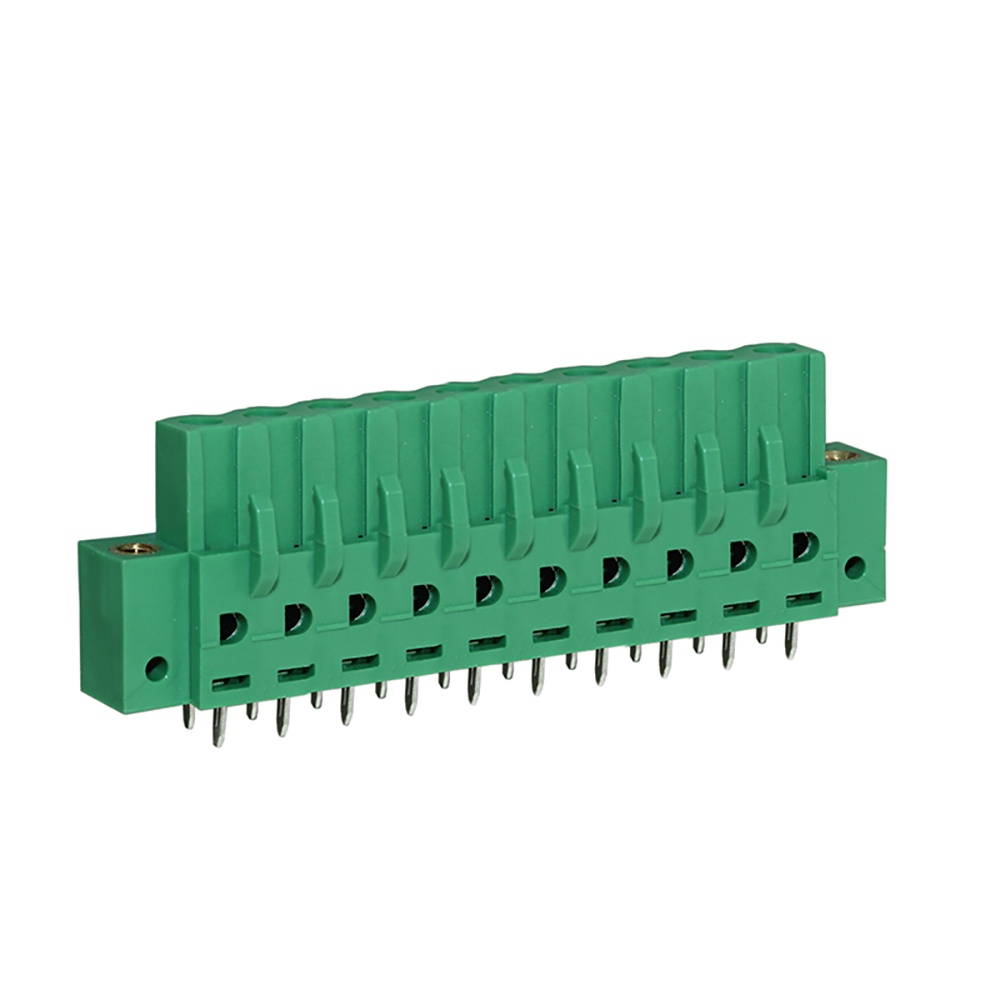

CTBP97VJ/10FL |
10 |
15 A |
60,96 mm |
10,2 mm |
19 mm |
5.08mm steckbare Anschlussklemme (Buchse) vertikal mit PCB-Pins und Flansch, 10-polig |
|
|
|

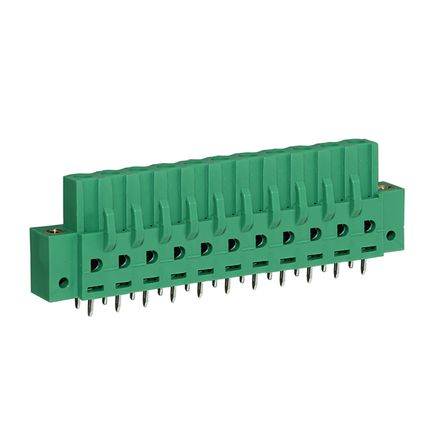

CTBP97VJ/11FL |
11 |
15 A |
66,04 mm |
10,2 mm |
19 mm |
5.08mm steckbare Anschlussklemme (Buchse) vertikal mit PCB-Pins und Flansch, 11-polig |
|
|
|
CTBP97VJ/12FL |
12 |
15 A |
71,12 mm |
10,2 mm |
19 mm |
5.08mm steckbare Anschlussklemme (Buchse) vertikal mit PCB-Pins und Flansch, 12-polig |
|
|
