CTBP0700 - High Power Platinen-Steckverbinder

Die vertikale High Power Anschlussklemme im 5,00mm Raster überzeugt durch besonders hohe Leistung. Durch die Rising Clamp Technologie ist die Anschlussklemme äußerst robust.

  • 2- & 3-polige Anschlussklemmen aneinaderreihbar mit doppeltem Verzahnungsmechanismus
  • 3 bis 12-poliger Klemmblock (solid)
  • Flammfest: Aus grünem PA66 UL94-V0 gefertigt
  • Hochwertiger Rising Clamp Anschluss
  • Kabeleingang: 0,13 bis 3,31mm2 (26-12 AWG)
  • Geführte Pin-Ausrichtung
  • Unverlierbare Schrauben
  • UL und VDE geprüft
Verkaufseinheit (VKE): auf Anfrage
Mindestbestellmenge: auf Anfrage

Zur Übernahme auf die Merkliste oder eine Anfrage wählen Sie bitte zunächst die gewünschte Variante.

CTBP0700/4 - High Power Platinen-Steckverbinder

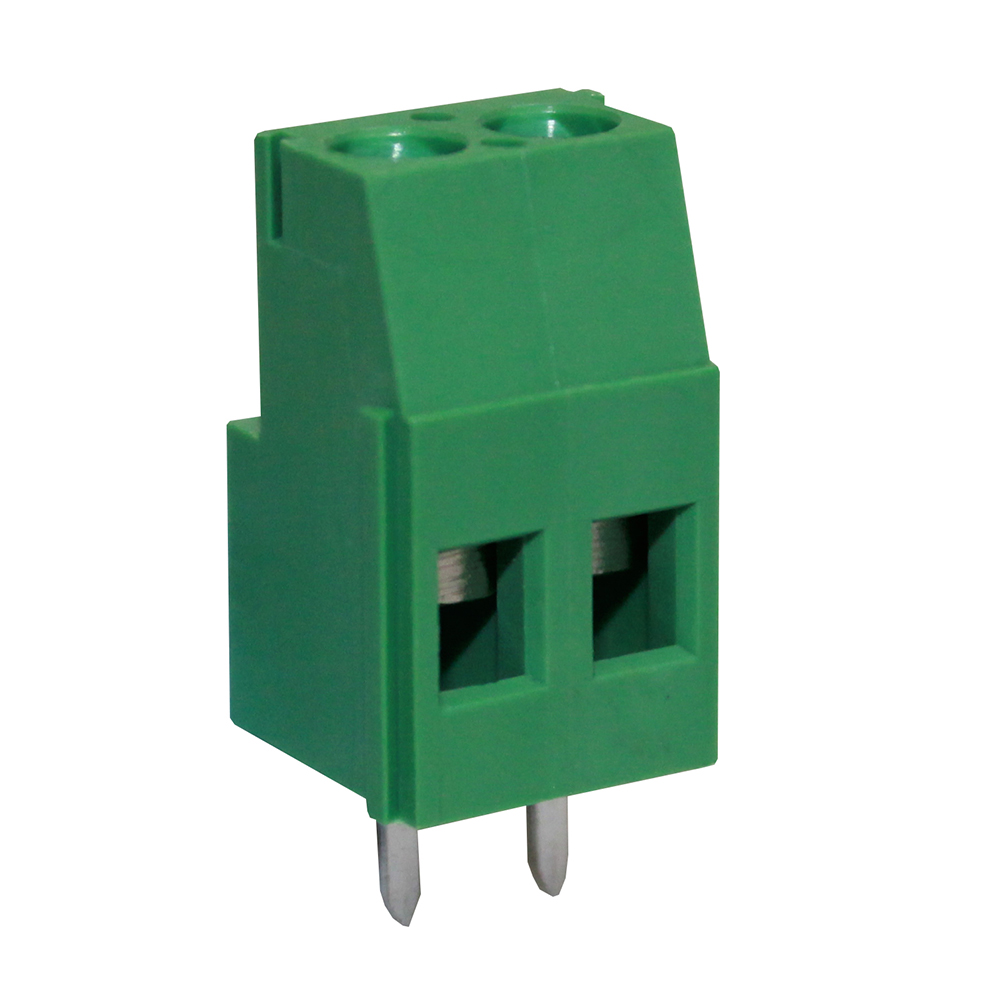

  • CTBP0700/2 - High Power Platinen-Steckverbinder

    CTBP0700/25mm Rising Clamp Anschlussklemme High Power 2-polig

    Anzahl Pole:2 Rastermaß:5 mm Länge:10 mm Breite:10.5 mm Höhe:18 mm

  • CTBP0700/3 - High Power Platinen-Steckverbinder

    CTBP0700/35mm Rising Clamp Anschlussklemme High Power 3-polig

    Anzahl Pole:3 Rastermaß:5 mm Länge:15 mm Breite:10.5 mm Höhe:18 mm

  • CTBP0700/4 - High Power Platinen-Steckverbinder

    CTBP0700/45mm Rising Clamp Anschlussklemme High Power 4-polig

    Anzahl Pole:4 Rastermaß:5 mm Länge:20 mm Breite:10.5 mm Höhe:18 mm

  • CTBP0700/5 - High Power Platinen-Steckverbinder

    CTBP0700/55mm Rising Clamp Anschlussklemme High Power 5-polig

    Anzahl Pole:5 Rastermaß:5 mm Länge:25 mm Breite:10.5 mm Höhe:18 mm

  • CTBP0700/6 - High Power Platinen-Steckverbinder

    CTBP0700/65mm Rising Clamp Anschlussklemme High Power 6-polig

    Anzahl Pole:6 Rastermaß:5 mm Länge:30 mm Breite:10.5 mm Höhe:18 mm

  • CTBP0700/7 - High Power Platinen-Steckverbinder

    CTBP0700/75mm Rising Clamp Anschlussklemme High Power 7-polig

    Anzahl Pole:7 Rastermaß:5 mm Länge:35 mm Breite:10.5 mm Höhe:18 mm

  • CTBP0700/8 - High Power Platinen-Steckverbinder

    CTBP0700/85mm Rising Clamp Anschlussklemme High Power 8-polig

    Anzahl Pole:8 Rastermaß:5 mm Länge:40 mm Breite:10.5 mm Höhe:18 mm

  • CTBP0700/9 - High Power Platinen-Steckverbinder

    CTBP0700/95mm Rising Clamp Anschlussklemme High Power 9-polig

    Anzahl Pole:9 Rastermaß:5 mm Länge:45 mm Breite:10.5 mm Höhe:18 mm

  • CTBP0700/10 - High Power Platinen-Steckverbinder

    CTBP0700/105mm Rising Clamp Anschlussklemme High Power 10-polig

    Anzahl Pole:10 Rastermaß:5 mm Länge:50 mm Breite:10.5 mm Höhe:18 mm

  • CTBP0700/11 - High Power Platinen-Steckverbinder

    CTBP0700/115mm Rising Clamp Anschlussklemme High Power 11-polig

    Anzahl Pole:11 Rastermaß:5 mm Länge:55 mm Breite:10.5 mm Höhe:18 mm

  • CTBP0700/12 - High Power Platinen-Steckverbinder

    CTBP0700/125mm Rising Clamp Anschlussklemme High Power 12-polig

    Anzahl Pole:12 Rastermaß:5 mm Länge:60 mm Breite:10.5 mm Höhe:18 mm

Anschlussverfahren:Rising Clamp (Zugfederanschluss)
Ausrichtung (Stecker/Buchse):Vertikal
Rastermaß:5 mm
Anreihbar (Ja/Nein):ja
Zuschneidbar:nein
CE geprüft (Produkt):nein
UL geprüft (Produkt):ja
CSA geprüft (Produkt):nein
VDE geprüft (Produkt):ja
IMQ geprüft (Produkt):nein
CCC geprüft (Produkt):nein
Allgemeine Stromstärke (A):20 A
UL Stromstärke (A):20 A
UL Stromspannung (V):300 V
VDE Stromstärke (A):24 A
VDE Stromspannung (V):250 V
Betriebstemperatur:-40 bis 104 °C
Kabelquerschnitt (AWG) Volldraht:25 bis 12 awg
Kabelquerschnitt (mm²) für Litzenkabel:0,13 bis 3,3
Kabelquerschnitt (mm²) Volldraht:0,13 bis 3,3
Material Gehäuse Basis:Kunststoff
Material Gehäuse:Polyamid (PA)
Brandschutzklasse (UL) des Materials:UL94 V-1
Farbe Gehäuse:Grün

Zu diesem Produkt ist kein Zubehör verfügbar.

  • Bedruckung und Gravur Symbol

    BEAR-PRINTDigitaldruck für Gehäuse, Anschlussklemmen und weiteren Komponenten
