CTBP0355 - Platinen-Steckverbinder niedriges Profil, 90°

Platzsparende 2-polige Klemme mit niedrigem Profil und 3.5mm Raster. Der Kabeleingang ist um 90° abgewinkelt. Die Drähte sind durch einen zusätzlichen Kabelschutz geschützt.

  • 1 bis 12-polige Anschlussklemmen aneinaderreihbar
  • 3 bis 12-polige Anschlussklemmen vorgesteckt
  • Platzsparend: Sehr niedriges Profil
  • Gefertigt aus grünem UL94-V0 PA (flammhemmend)
  • Anschluss mit Kabelschutz
  • Kabeleingang: 0,5 bis 1,0mm2 (24-18 AWG)
  • Unverlierbare Schrauben
  • Geführte Pin-Ausrichtung
  • Anreihbar mit doppelter Verzahnung für erhöhte Festigkeit
  • UL und VDE geprüft
Verkaufseinheit (VKE): auf Anfrage
Mindestbestellmenge: auf Anfrage

Zur Übernahme auf die Merkliste oder eine Anfrage wählen Sie bitte zunächst die gewünschte Variante.

CTBP0355/4 - Platinen-Steckverbinder niedriges Profil, 90°
  • CTBP0355/2 - Platinen-Steckverbinder niedriges Profil, 90°

    CTBP0355/23.5mm Anschlussklemme 90° mit Kabelschutz und niedrigem Profil 2-polig

    Anzahl Pole:2 Rastermaß:3.5 mm Länge:7 mm Breite:8.5 mm Höhe:5.8 mm

  • CTBP0355/3 - Platinen-Steckverbinder niedriges Profil, 90°

    CTBP0355/33.5mm Anschlussklemme 90° mit Kabelschutz und niedrigem Profil 3-polig

    Anzahl Pole:3 Rastermaß:3.5 mm Länge:10.5 mm Breite:8.5 mm Höhe:5.8 mm

  • CTBP0355/4 - Platinen-Steckverbinder niedriges Profil, 90°

    CTBP0355/43.5mm Anschlussklemme 90° mit Kabelschutz und niedrigem Profil 4-polig

    Anzahl Pole:4 Rastermaß:3.5 mm Länge:14 mm Breite:8.5 mm Höhe:5.8 mm

  • CTBP0355/5 - Platinen-Steckverbinder niedriges Profil, 90°

    CTBP0355/53.5mm Anschlussklemme 90° mit Kabelschutz und niedrigem Profil 5-polig

    Anzahl Pole:5 Rastermaß:3.5 mm Länge:17.5 mm Breite:8.5 mm Höhe:5.8 mm

  • CTBP0355/6 - Platinen-Steckverbinder niedriges Profil, 90°

    CTBP0355/63.5mm Anschlussklemme 90° mit Kabelschutz und niedrigem Profil 6-polig

    Anzahl Pole:6 Rastermaß:3.5 mm Länge:21 mm Breite:8.5 mm Höhe:5.8 mm

  • CTBP0355/7 - Platinen-Steckverbinder niedriges Profil, 90°

    CTBP0355/73.5mm Anschlussklemme 90° mit Kabelschutz und niedrigem Profil 7-polig

    Anzahl Pole:7 Rastermaß:3.5 mm Länge:24.5 mm Breite:8.5 mm Höhe:5.8 mm

  • CTBP0355/8 - Platinen-Steckverbinder niedriges Profil, 90°

    CTBP0355/83.5mm Anschlussklemme 90° mit Kabelschutz und niedrigem Profil 8-polig

    Anzahl Pole:8 Rastermaß:3.5 mm Länge:28 mm Breite:8.5 mm Höhe:5.8 mm

  • CTBP0355/9 - Platinen-Steckverbinder niedriges Profil, 90°

    CTBP0355/93.5mm Anschlussklemme 90° mit Kabelschutz und niedrigem Profil 9-polig

    Anzahl Pole:9 Rastermaß:3.5 mm Länge:31.5 mm Breite:8.5 mm Höhe:5.8 mm

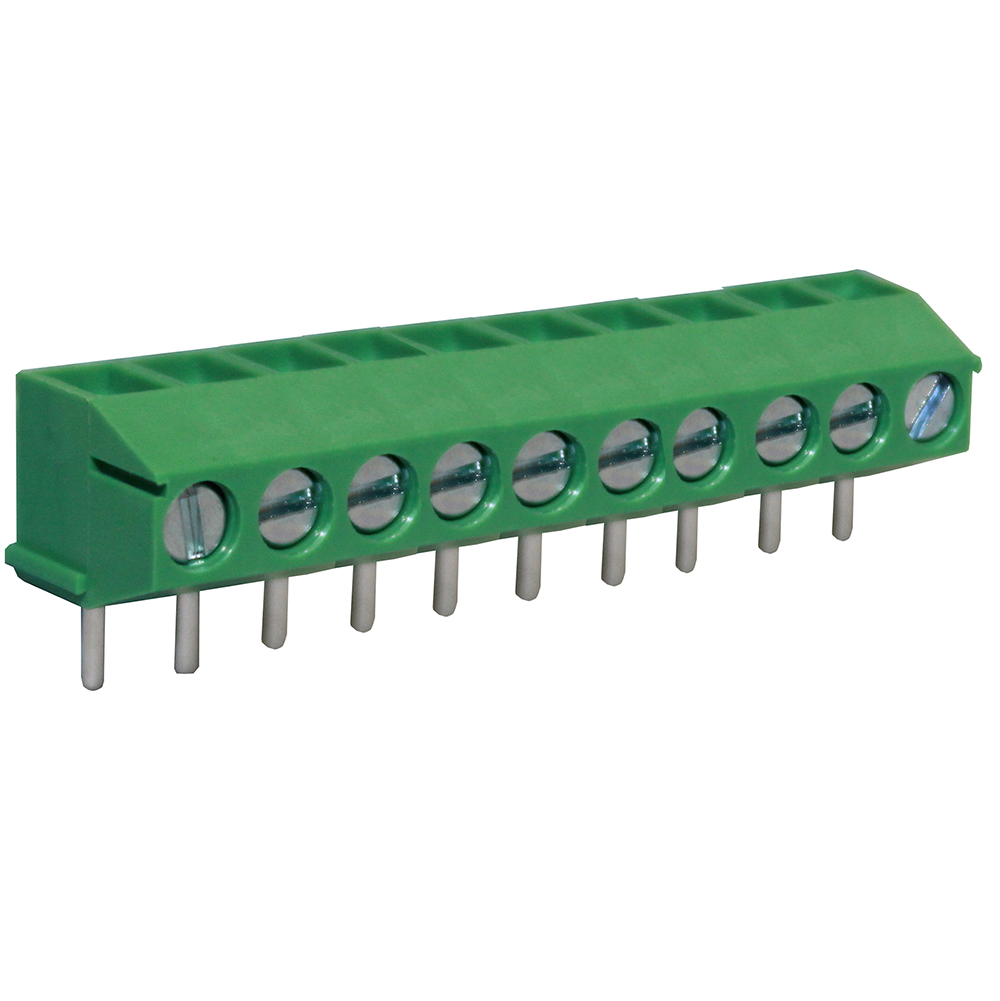

  • CTBP0355/10 - Platinen-Steckverbinder niedriges Profil, 90°

    CTBP0355/103.5mm Anschlussklemme 90° mit Kabelschutz und niedrigem Profil 10-polig

    Anzahl Pole:10 Rastermaß:3.5 mm Länge:35 mm Breite:8.5 mm Höhe:5.8 mm

  • CTBP0355/11 - Platinen-Steckverbinder niedriges Profil, 90°

    CTBP0355/113.5mm Anschlussklemme 90° mit Kabelschutz und niedrigem Profil 11-polig

    Anzahl Pole:11 Rastermaß:3.5 mm Länge:38.5 mm Breite:8.5 mm Höhe:5.8 mm

  • CTBP0355/12 - Platinen-Steckverbinder niedriges Profil, 90°

    CTBP0355/123.5mm Anschlussklemme 90° mit Kabelschutz und niedrigem Profil 12-polig

    Anzahl Pole:12 Rastermaß:3.5 mm Länge:42 mm Breite:8.5 mm Höhe:5.8 mm

Anschlussverfahren:Kabelschutz
Ausrichtung (Stecker/Buchse):Horizontal
Ausrichtung Kabeleingang:90°
Rastermaß:3.5 mm
Anreihbar (Ja/Nein):ja
Zuschneidbar:nein
CE geprüft (Produkt):nein
UL geprüft (Produkt):ja
CSA geprüft (Produkt):nein
VDE geprüft (Produkt):ja
IMQ geprüft (Produkt):nein
CCC geprüft (Produkt):nein
Allgemeine Stromstärke (A):15 A
UL Stromstärke (A):15 A
UL Stromspannung (V):300 V
VDE Stromstärke (A):15 A
VDE Stromspannung (V):250 V
Betriebstemperatur:-40 bis 104 °C
Kabelquerschnitt (AWG) Volldraht:27 bis 18 awg
Kabelquerschnitt (mm²) für Litzenkabel:0,32 bis 1,3
Kabelquerschnitt (mm²) Volldraht:0,32 bis 1,3
Material Gehäuse Basis:Kunststoff
Material Gehäuse:Polyamid (PA)
Brandschutzklasse (UL) des Materials:UL94 V-1
Farbe Gehäuse:Grün
