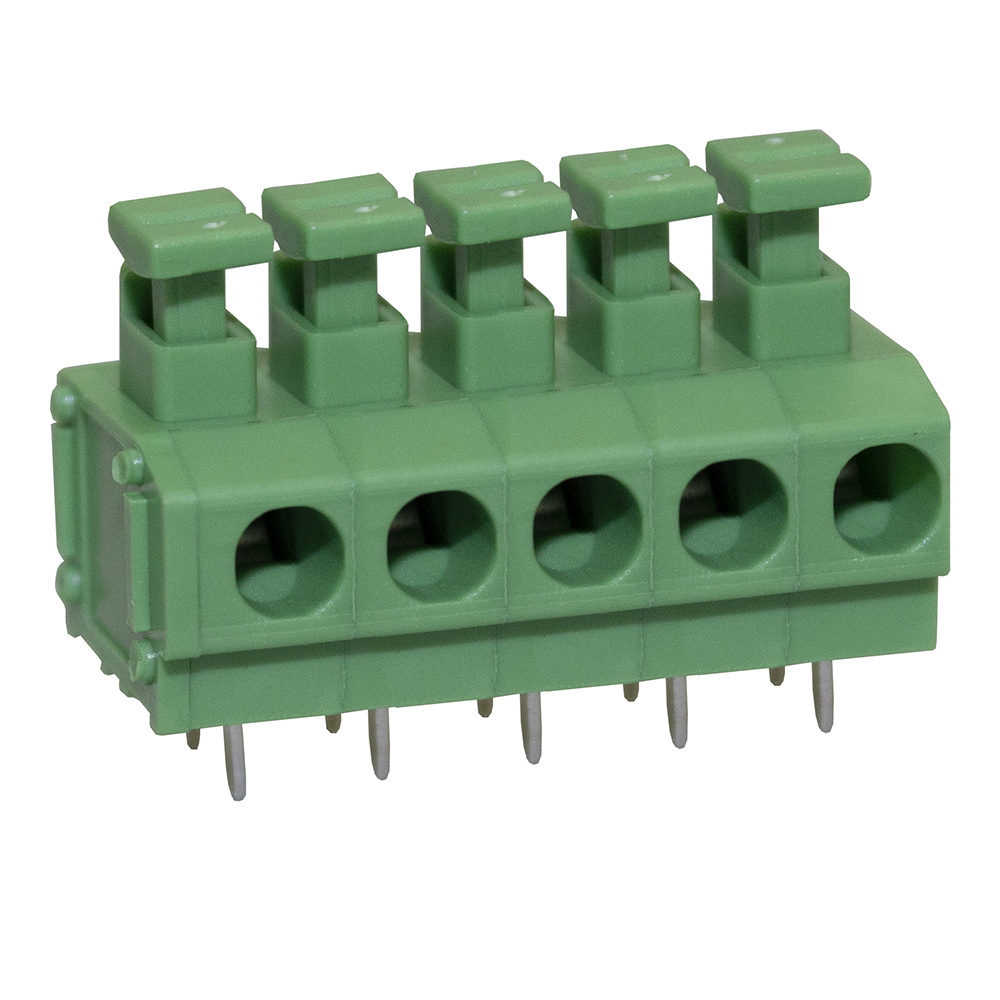

CSTBP500 - Platinen-Steckverbinder, schraublos

Die Federkraft-Anschlussklemme ist besonders bei Anwendungen geeignet, die einen hoch-frequentierten Wechsel der Anschlusskabel erfordern. Der Platinen-Steckverninder hat ein Raster von 5,00mm.

  • Mit Modulen zum Aneinanderreihen erhältlich
  • Leicht trennbar auf gewünschte Polzahl
  • Geführte Pin-Ausrichtung
  • Flammfest: Gefertigt aus grauem UL94-V0 PA65
  • Kabeleingang: 0,08 bis 1,3mm2 cable (28-16 AWG)
  • UL geprüft
Verkaufseinheit (VKE): auf Anfrage
Mindestbestellmenge: auf Anfrage

Zur Übernahme auf die Merkliste oder eine Anfrage wählen Sie bitte zunächst die gewünschte Variante.

CSTBP500/4 - Platinen-Steckverbinder, schraublos
  • CSTBP500/2 - Platinen-Steckverbinder, schraublos

    CSTBP500/25mm Federkraft-Anschlussklemme, 2-polig

    Anzahl Pole:2 Rastermaß:5 mm Länge:11.6 mm Breite:12.6 mm Höhe:9.1 mm

  • CSTBP500/3 - Platinen-Steckverbinder, schraublos

    CSTBP500/35mm Federkraft-Anschlussklemme, 3-polig

    Anzahl Pole:3 Rastermaß:5 mm Länge:16.6 mm Breite:12.6 mm Höhe:9.1 mm

  • CSTBP500/4 - Platinen-Steckverbinder, schraublos

    CSTBP500/45mm Federkraft-Anschlussklemme, 4-polig

    Anzahl Pole:4 Rastermaß:5 mm Länge:21.6 mm Breite:12.6 mm Höhe:9.1 mm

  • CSTBP500/5 - Platinen-Steckverbinder, schraublos

    CSTBP500/55mm Federkraft-Anschlussklemme, 5-polig

    Anzahl Pole:5 Rastermaß:5 mm Länge:26.6 mm Breite:12.6 mm Höhe:9.1 mm

  • CSTBP500/6 - Platinen-Steckverbinder, schraublos

    CSTBP500/65mm Federkraft-Anschlussklemme, 6-polig

    Anzahl Pole:6 Rastermaß:5 mm Länge:31.6 mm Breite:12.6 mm Höhe:9.1 mm

  • CSTBP500/7 - Platinen-Steckverbinder, schraublos

    CSTBP500/75mm Federkraft-Anschlussklemme, 7-polig

    Anzahl Pole:7 Rastermaß:5 mm Länge:36.6 mm Breite:12.6 mm Höhe:9.1 mm

  • CSTBP500/8 - Platinen-Steckverbinder, schraublos

    CSTBP500/85mm Federkraft-Anschlussklemme, 8-polig

    Anzahl Pole:8 Rastermaß:5 mm Länge:41.6 mm Breite:12.6 mm Höhe:9.1 mm

  • CSTBP500/9 - Platinen-Steckverbinder, schraublos

    CSTBP500/95mm Federkraft-Anschlussklemme, 9-polig

    Anzahl Pole:9 Rastermaß:5 mm Länge:46.6 mm Breite:12.6 mm Höhe:9.1 mm

  • CSTBP500/10 - Platinen-Steckverbinder, schraublos

    CSTBP500/105mm Federkraft-Anschlussklemme, 10-polig

    Anzahl Pole:10 Rastermaß:5 mm Länge:51.6 mm Breite:12.6 mm Höhe:9.1 mm

  • CSTBP500/11 - Platinen-Steckverbinder, schraublos

    CSTBP500/115mm Federkraft-Anschlussklemme, 11-polig

    Anzahl Pole:11 Rastermaß:5 mm Länge:56.6 mm Breite:12.6 mm Höhe:9.1 mm

  • CSTBP500/12 - Platinen-Steckverbinder, schraublos

    CSTBP500/125mm Federkraft-Anschlussklemme, 12-polig

    Anzahl Pole:12 Rastermaß:5 mm Länge:61.6 mm Breite:12.6 mm Höhe:9.1 mm

Anschlussverfahren:Federkraft
Rastermaß:5 mm
Anreihbar (Ja/Nein):ja
Zuschneidbar:nein
CE geprüft (Produkt):nein
UL geprüft (Produkt):ja
CSA geprüft (Produkt):nein
VDE geprüft (Produkt):nein
IMQ geprüft (Produkt):nein
CCC geprüft (Produkt):nein
Allgemeine Stromstärke (A):10 A
UL Stromstärke (A):300 A
UL Stromspannung (V):300 V
Betriebstemperatur:-40 bis 114 °C
Kabelquerschnitt (AWG) Volldraht:27 bis 16 awg
Kabelquerschnitt (mm²) für Litzenkabel:0,08 bis 1,3
Kabelquerschnitt (mm²) Volldraht:0,08 bis 1,3
Material Gehäuse Basis:Kunststoff
Material Gehäuse:Polyamid 66 (PA66)
Brandschutzklasse (UL) des Materials:UL94 V-1
Farbe Gehäuse:Grau
