CTBP1301 - Pin Strip: Steckbarer Platinen-Steckverbinder

Die steckbare Anschlussklemme im Raster 5mm ist für eine vertikale oder 90° Montage geeignet.

  • 1 bis 12-polige Anschlussklemmen aneinaderreihbar
  • Steckbar durch Stiftleisten
  • Befestigung horizontal oder vertikal möglich
  • Flammfest: Gefertigt aus schwarzem UL94-V0 PA65
  • Anschluss mit Kabelschutz
  • Kabeleingang: 1,5mm2 (28-16 AWG) Volldraht und Litzenkabel
  • Unverlierbare Schrauben
  • UL und VDE geprüft
Verkaufseinheit (VKE): auf Anfrage
Mindestbestellmenge: auf Anfrage

Zur Übernahme auf die Merkliste oder eine Anfrage wählen Sie bitte zunächst die gewünschte Variante.

CTBP1301/5 - Pin Strip: Steckbarer Platinen-Steckverbinder

  • CTBP1301/25mm Pin-Leiste steckbare Anschlussklemme 2-polig

    Anzahl Pole:2 Rastermaß:5 mm Länge:10 mm Breite:13.4 mm Höhe:11 mm

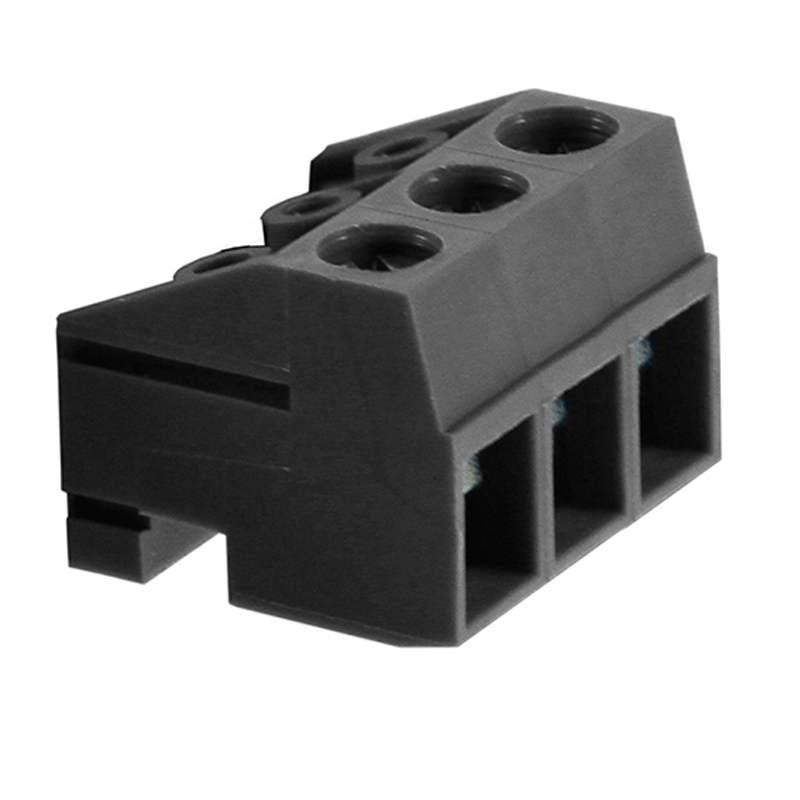

  • CTBP1301/3 - Pin Strip: Steckbarer Platinen-Steckverbinder

    CTBP1301/35mm Pin-Leiste steckbare Anschlussklemme 3-polig

    Anzahl Pole:3 Rastermaß:5 mm Länge:15 mm Breite:13.4 mm Höhe:11 mm

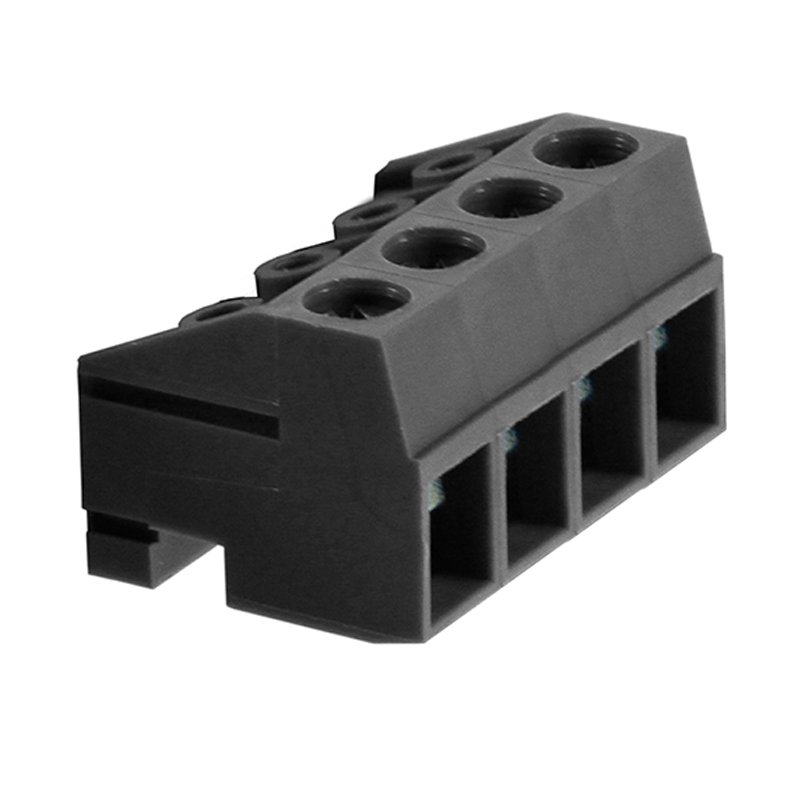

  • CTBP1301/4 - Pin Strip: Steckbarer Platinen-Steckverbinder

    CTBP1301/45mm Pin-Leiste steckbare Anschlussklemme 4-polig

    Anzahl Pole:4 Rastermaß:5 mm Länge:20 mm Breite:13.4 mm Höhe:11 mm

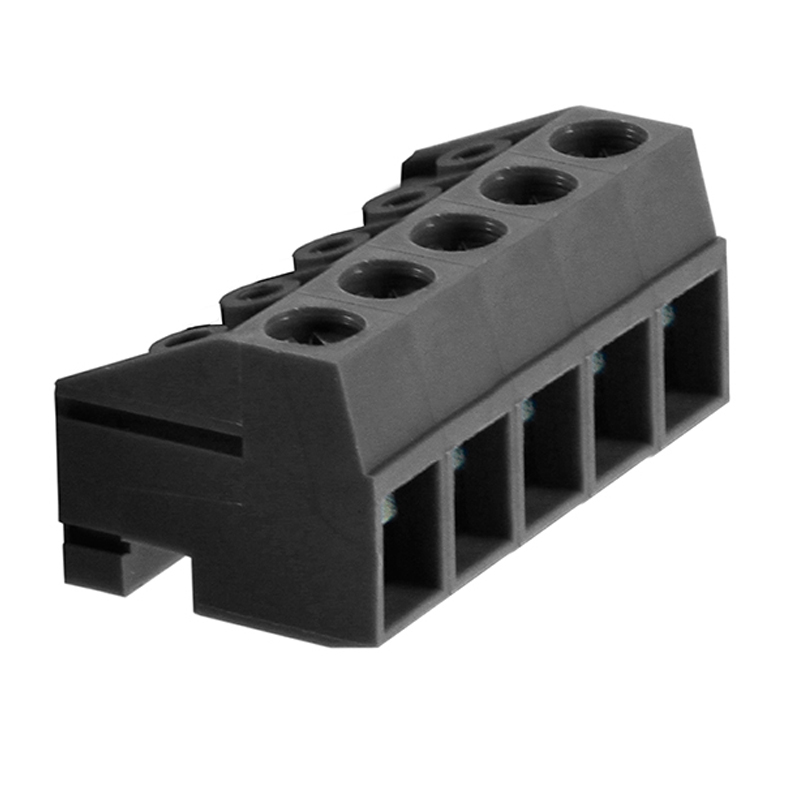

  • CTBP1301/5 - Pin Strip: Steckbarer Platinen-Steckverbinder

    CTBP1301/55mm Pin-Leiste steckbare Anschlussklemme 5-polig

    Anzahl Pole:5 Rastermaß:5 mm Länge:25 mm Breite:13.4 mm Höhe:11 mm

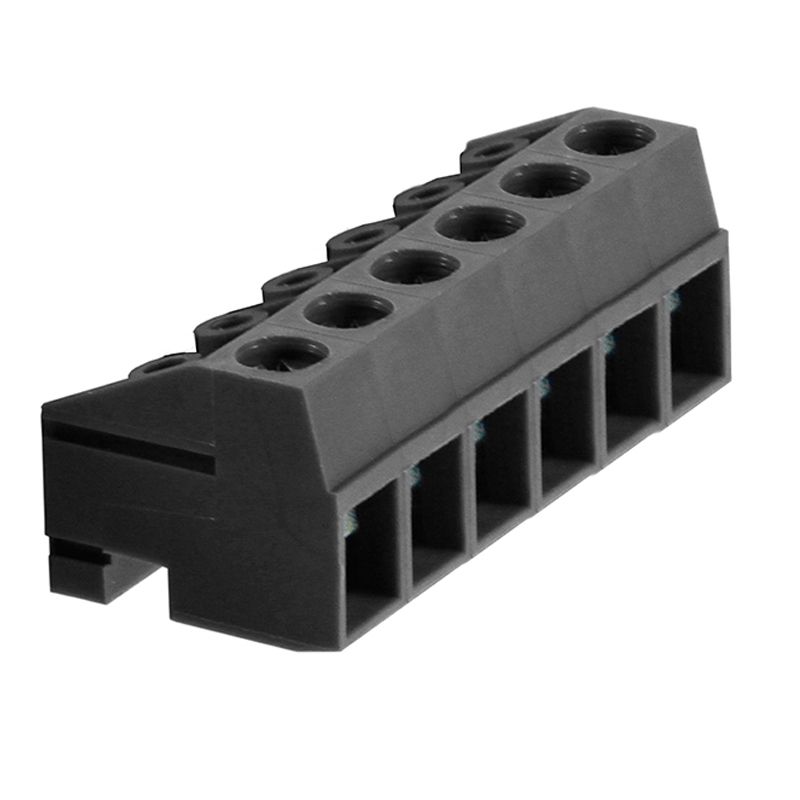

  • CTBP1301/6 - Pin Strip: Steckbarer Platinen-Steckverbinder

    CTBP1301/65mm Pin-Leiste steckbare Anschlussklemme 6-polig

    Anzahl Pole:6 Rastermaß:5 mm Länge:30 mm Breite:13.4 mm Höhe:11 mm

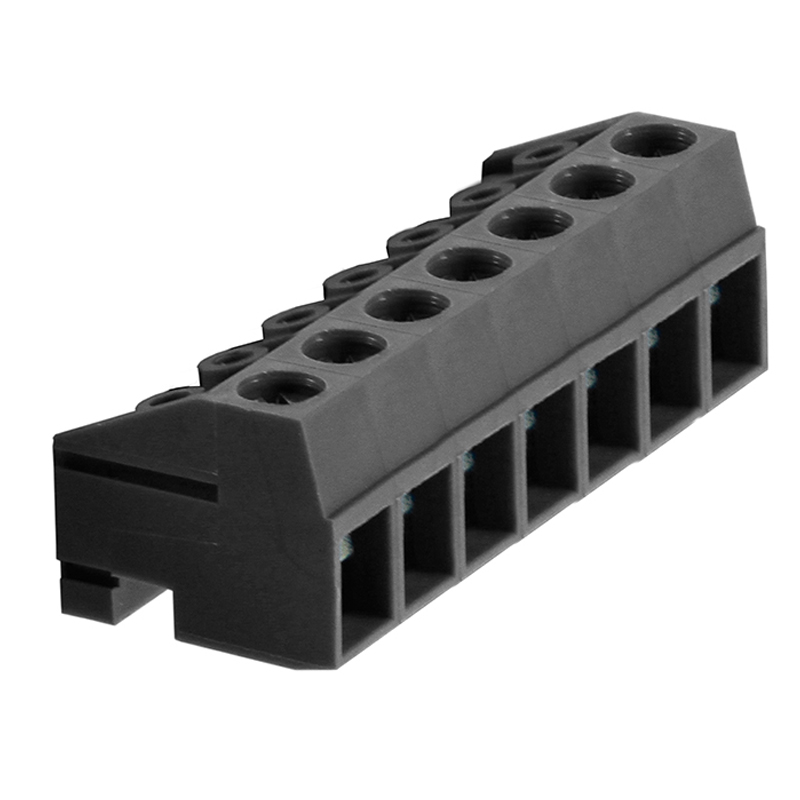

  • CTBP1301/7 - Pin Strip: Steckbarer Platinen-Steckverbinder

    CTBP1301/75mm Pin-Leiste steckbare Anschlussklemme 7-polig

    Anzahl Pole:7 Rastermaß:5 mm Länge:35 mm Breite:13.4 mm Höhe:11 mm

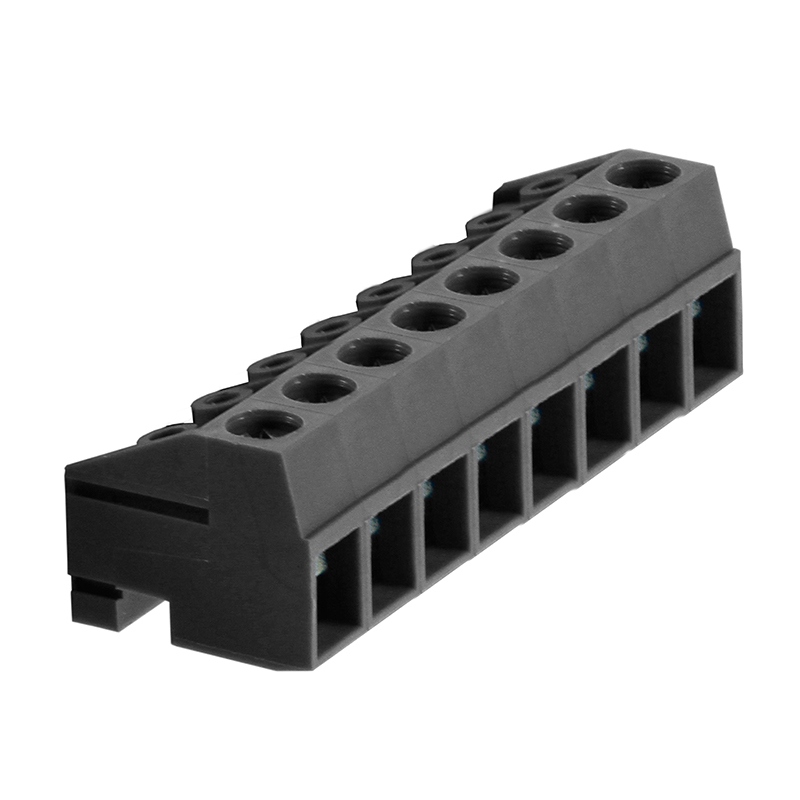

  • CTBP1301/8 - Pin Strip: Steckbarer Platinen-Steckverbinder

    CTBP1301/85mm Pin-Leiste steckbare Anschlussklemme 8-polig

    Anzahl Pole:8 Rastermaß:5 mm Länge:40 mm Breite:13.4 mm Höhe:11 mm

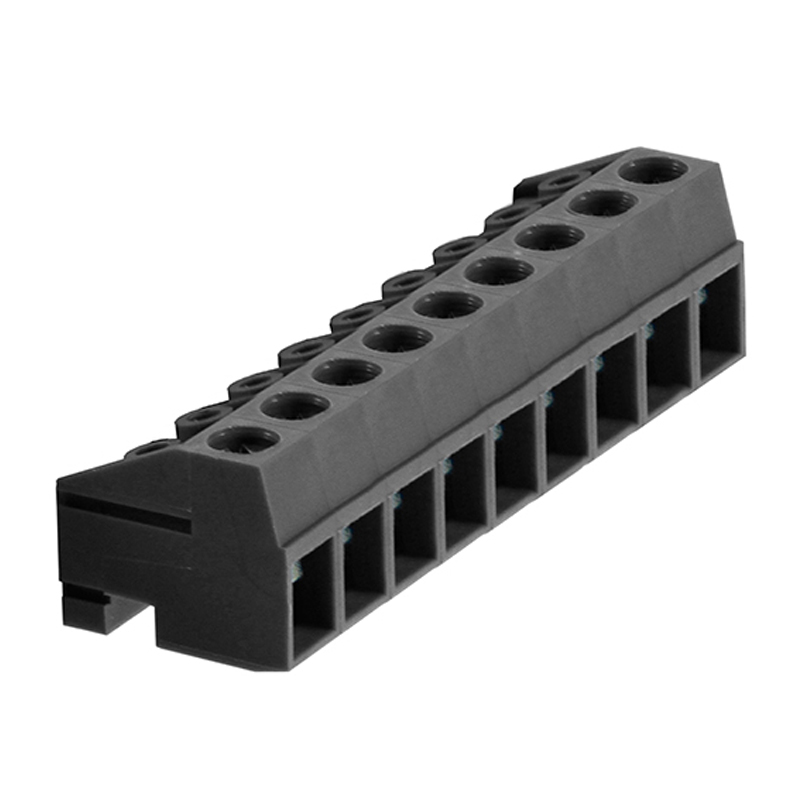

  • CTBP1301/9 - Pin Strip: Steckbarer Platinen-Steckverbinder

    CTBP1301/95mm Pin-Leiste steckbare Anschlussklemme 9-polig

    Anzahl Pole:9 Rastermaß:5 mm Länge:45 mm Breite:13.4 mm Höhe:11 mm

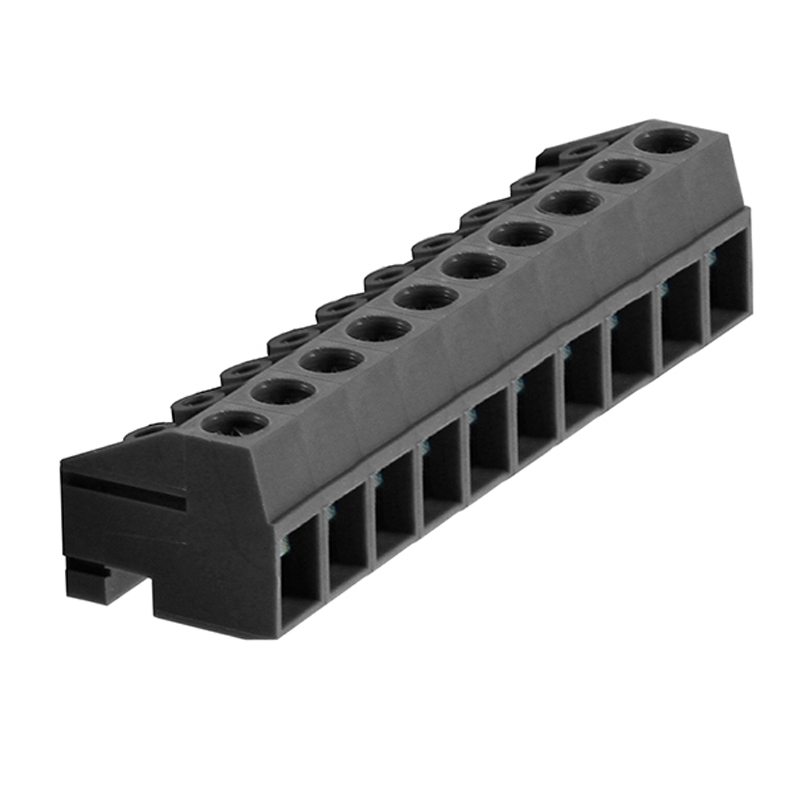

  • CTBP1301/10 - Pin Strip: Steckbarer Platinen-Steckverbinder

    CTBP1301/105mm Pin-Leiste steckbare Anschlussklemme 10-polig

    Anzahl Pole:10 Rastermaß:5 mm Länge:50 mm Breite:13.4 mm Höhe:11 mm

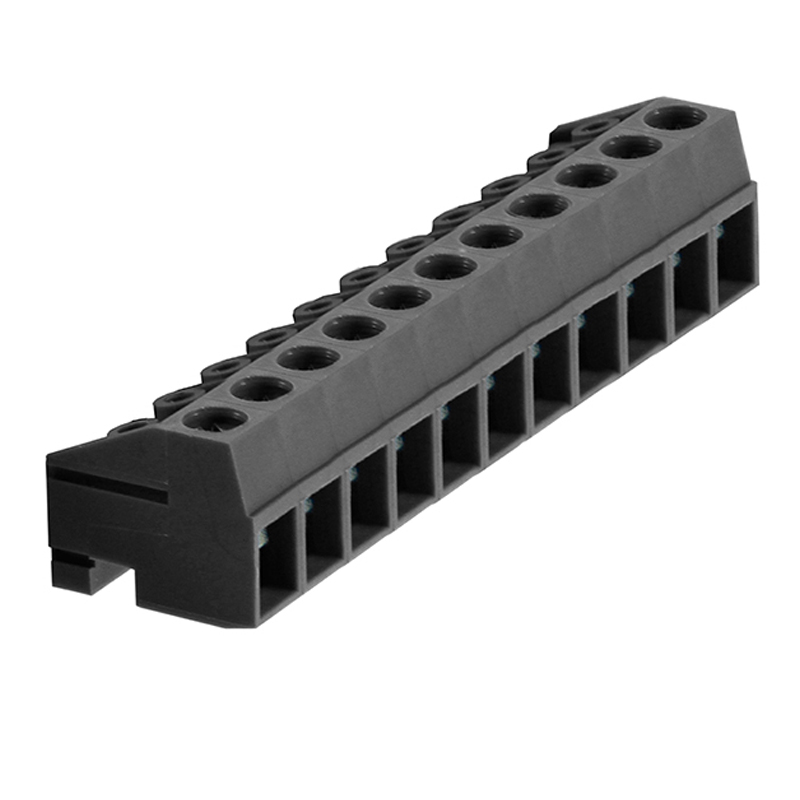

  • CTBP1301/11 - Pin Strip: Steckbarer Platinen-Steckverbinder

    CTBP1301/115mm Pin-Leiste steckbare Anschlussklemme 11-polig

    Anzahl Pole:11 Rastermaß:5 mm Länge:55 mm Breite:13.4 mm Höhe:11 mm

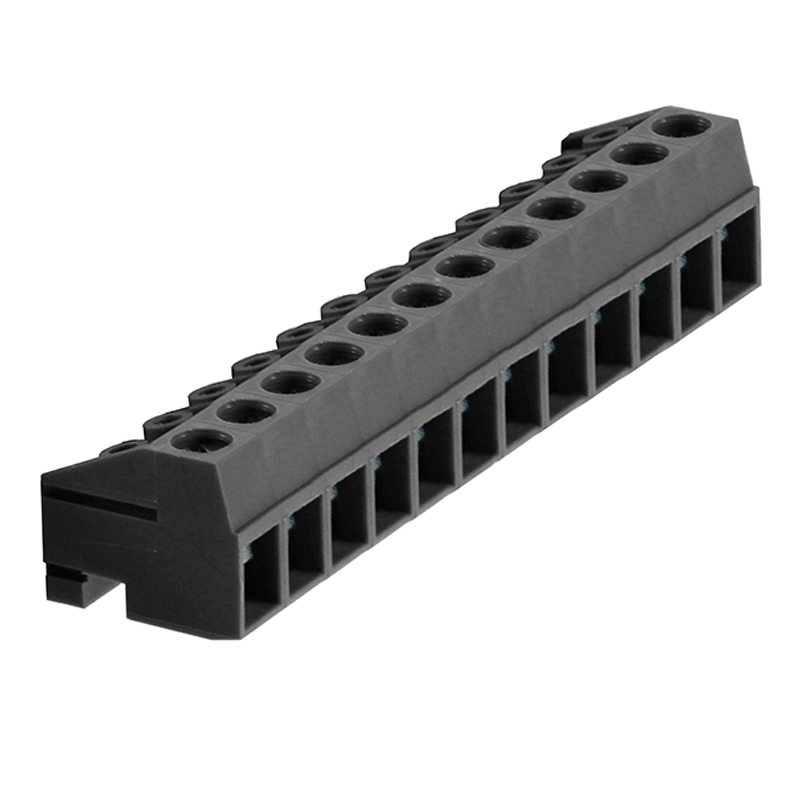

  • CTBP1301/12 - Pin Strip: Steckbarer Platinen-Steckverbinder

    CTBP1301/125mm Pin-Leiste steckbare Anschlussklemme 12-polig

    Anzahl Pole:12 Rastermaß:5 mm Länge:60 mm Breite:13.4 mm Höhe:11 mm

Anschlussverfahren:Kabelschutz
Steckverbinder-Typ:steckbar
Ausrichtung (Stecker/Buchse):Horizontal
Rastermaß:5 mm
Anreihbar (Ja/Nein):ja
Zuschneidbar:nein
CE geprüft (Produkt):ja
UL geprüft (Produkt):ja
CSA geprüft (Produkt):nein
VDE geprüft (Produkt):ja
IMQ geprüft (Produkt):nein
CCC geprüft (Produkt):nein
Allgemeine Stromstärke (A):10 A
UL Stromstärke (A):10 A
UL Stromspannung (V):300 V
VDE Stromstärke (A):18 A
VDE Stromspannung (V):250 V
Betriebstemperatur:-30 bis 119 °C
Kabelquerschnitt (AWG) Volldraht:27 bis 16 awg
Kabelquerschnitt (mm²) für Litzenkabel:1,5
Kabelquerschnitt (mm²) Volldraht:1,5
Material Gehäuse Basis:Kunststoff
Material Gehäuse:Polyamid (PA)
Brandschutzklasse (UL) des Materials:UL94 V-1
Farbe Gehäuse:Schwarz
