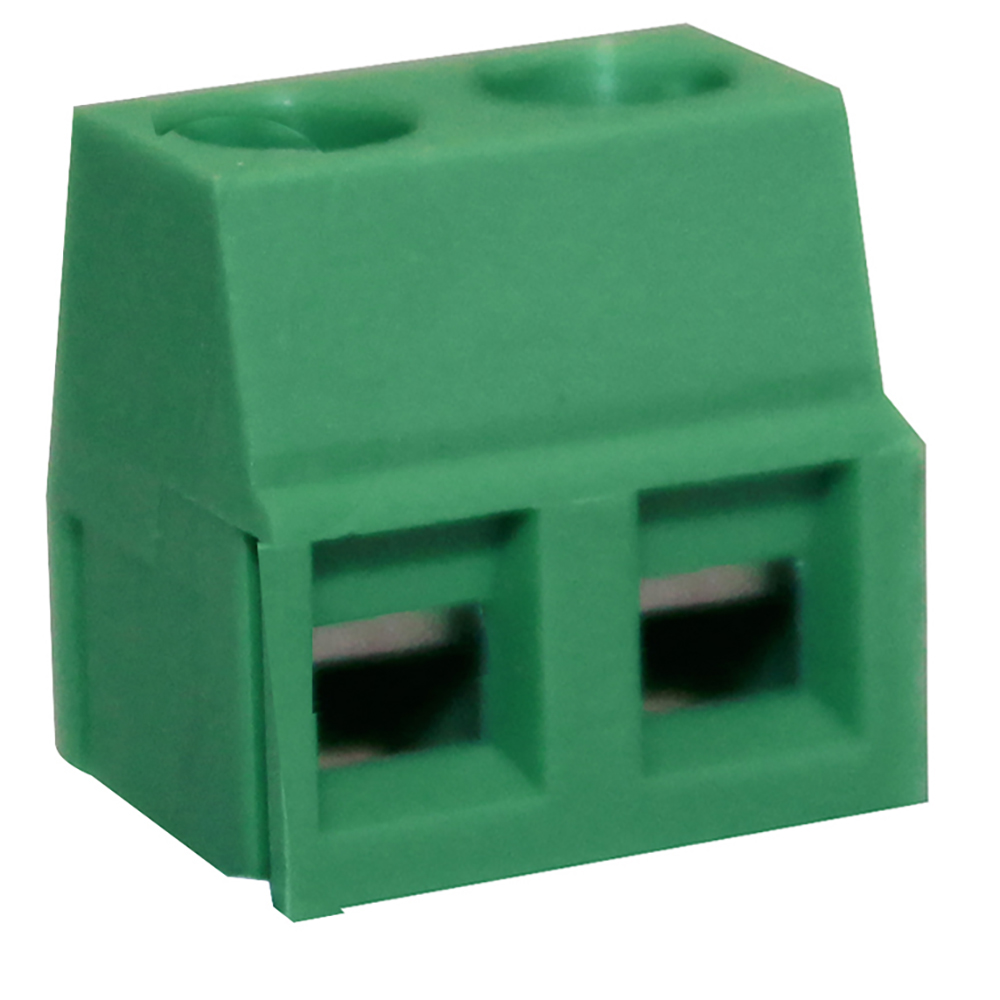

CTBP0558 - Platinen-Steckverbinder niedriges Profil, 90°

Die platzsparende Anschlussklemme hat ein Raster von 5,08mm und eine 90° Neigung des Kabeleingangs. Durch den hochwertigen Rising Clamp Anschluss hält der Platinen-Steckverbinder auch bei Umgebungen mit Erschütterungen stand.

  • 2- & 3-polige Anschlussklemmen aneinaderreihbar mit doppeltem Verzahnungsmechanismus
  • 3 bis 12-poliger Klemmblock (solid)
  • Flammfest: Aus grünem PA66 UL94-V0 gefertigt
  • Hochwertiger Rising Clamp Anschluss
  • Kabeleingang: 0,1 bis 2,8mm2 (26-14 AWG)
  • Geführte Pin-Ausrichtung
  • Unverlierbare Schrauben
  • UL geprüft
Verkaufseinheit (VKE): auf Anfrage
Mindestbestellmenge: auf Anfrage

Zur Übernahme auf die Merkliste oder eine Anfrage wählen Sie bitte zunächst die gewünschte Variante.

CTBP0558/4 - Platinen-Steckverbinder niedriges Profil, 90°
  • CTBP0558/2 - Platinen-Steckverbinder niedriges Profil, 90°

    CTBP0558/25.08mm Rising Clamp Anschlussklemme 90° niedriges Profil 2-polig

    Anzahl Pole:2 Rastermaß:5.08 mm Länge:10.16 mm Breite:10.8 mm Höhe:8.5 mm

  • CTBP0558/3 - Platinen-Steckverbinder niedriges Profil, 90°

    CTBP0558/35.08mm Rising Clamp Anschlussklemme 90° niedriges Profil 3-polig

    Anzahl Pole:3 Rastermaß:5.08 mm Länge:15.24 mm Breite:10.8 mm Höhe:8.5 mm

  • CTBP0558/4 - Platinen-Steckverbinder niedriges Profil, 90°

    CTBP0558/45.08mm Rising Clamp Anschlussklemme 90° niedriges Profil 4-polig

    Anzahl Pole:4 Rastermaß:5.08 mm Länge:20.32 mm Breite:10.8 mm Höhe:8.5 mm

  • CTBP0558/5 - Platinen-Steckverbinder niedriges Profil, 90°

    CTBP0558/55.08mm Rising Clamp Anschlussklemme 90° niedriges Profil 5-polig

    Anzahl Pole:5 Rastermaß:5.08 mm Länge:25.4 mm Breite:10.8 mm Höhe:8.5 mm

  • CTBP0558/6 - Platinen-Steckverbinder niedriges Profil, 90°

    CTBP0558/65.08mm Rising Clamp Anschlussklemme 90° niedriges Profil 6-polig

    Anzahl Pole:6 Rastermaß:5.08 mm Länge:30.48 mm Breite:10.8 mm Höhe:8.5 mm

  • CTBP0558/7 - Platinen-Steckverbinder niedriges Profil, 90°

    CTBP0558/75.08mm Rising Clamp Anschlussklemme 90° niedriges Profil 7-polig

    Anzahl Pole:7 Rastermaß:5.08 mm Länge:35.56 mm Breite:10.8 mm Höhe:8.5 mm

  • CTBP0558/8 - Platinen-Steckverbinder niedriges Profil, 90°

    CTBP0558/85.08mm Rising Clamp Anschlussklemme 90° niedriges Profil 8-polig

    Anzahl Pole:8 Rastermaß:5.08 mm Länge:40.64 mm Breite:10.8 mm Höhe:8.5 mm

  • CTBP0558/9 - Platinen-Steckverbinder niedriges Profil, 90°

    CTBP0558/95.08mm Rising Clamp Anschlussklemme 90° niedriges Profil 9-polig

    Anzahl Pole:9 Rastermaß:5.08 mm Länge:45.72 mm Breite:10.8 mm Höhe:8.5 mm

  • CTBP0558/10 - Platinen-Steckverbinder niedriges Profil, 90°

    CTBP0558/105.08mm Rising Clamp Anschlussklemme 90° niedriges Profil 10-polig

    Anzahl Pole:10 Rastermaß:5.08 mm Länge:50.8 mm Breite:10.8 mm Höhe:8.5 mm

  • CTBP0558/11 - Platinen-Steckverbinder niedriges Profil, 90°

    CTBP0558/115.08mm Rising Clamp Anschlussklemme 90° niedriges Profil 11-polig

    Anzahl Pole:11 Rastermaß:5.08 mm Länge:55.88 mm Breite:10.8 mm Höhe:8.5 mm

  • CTBP0558/12 - Platinen-Steckverbinder niedriges Profil, 90°

    CTBP0558/125.08mm Rising Clamp Anschlussklemme 90° niedriges Profil 12-polig

    Anzahl Pole:12 Rastermaß:5.08 mm Länge:60.96 mm Breite:10.8 mm Höhe:8.5 mm

Anschlussverfahren:Rising Clamp (Zugfederanschluss)
Ausrichtung (Stecker/Buchse):Horizontal
Profil:niedriges Profil
Ausrichtung Kabeleingang:90°
Rastermaß:5.08 mm
Anreihbar (Ja/Nein):ja
Zuschneidbar:nein
CE geprüft (Produkt):nein
UL geprüft (Produkt):ja
CSA geprüft (Produkt):nein
VDE geprüft (Produkt):nein
IMQ geprüft (Produkt):nein
CCC geprüft (Produkt):nein
Allgemeine Stromstärke (A):12 A
UL Stromstärke (A):12 A
UL Stromspannung (V):300 V
VDE Stromstärke (A):17,5 A
VDE Stromspannung (V):250 V
Betriebstemperatur:-40 bis 104 °C
Kabelquerschnitt (AWG) Volldraht:25 bis 14 awg
Kabelquerschnitt (mm²) für Litzenkabel:0,1 bis 2,8
Kabelquerschnitt (mm²) Volldraht:0,1 bis 2,8
Material Gehäuse Basis:Kunststoff
Material Gehäuse:Polyamid (PA)
Brandschutzklasse (UL) des Materials:UL94 V-1
Farbe Gehäuse:Grün
