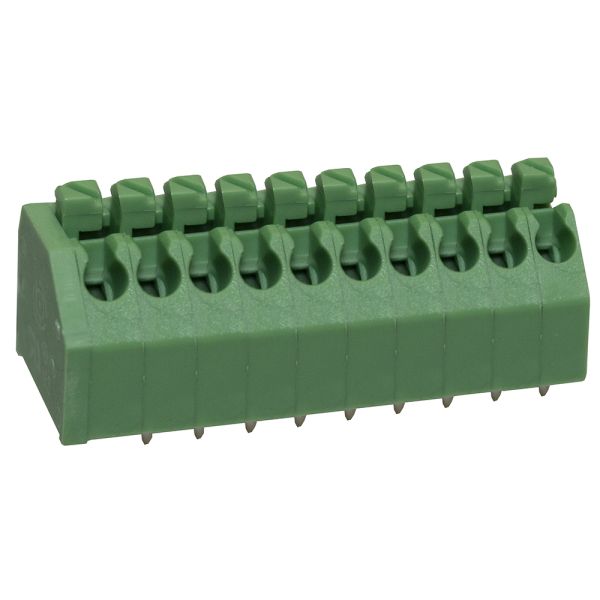

CSTBP45VDA/10 - Platinen-Steckverbinder, schraublos

Die Federkraft-Anschlussklemme ist besonders bei Anwendungen geeignet, die einen hoch-frequentierten Wechsel der Anschlusskabel erfordern. Der Platinen-Steckverninder hat ein Raster von 3,5mm. 10 -polig, Pin-Setting A (gemäß Hersteller-Zeichnung im Datenblatt).

  • Mit Modulen zum Aneinanderreihen erhältlich
  • Leicht trennbar auf gewünschte Polzahl
  • 45° Kabeleingang
  • Knickstifte zum Löten
  • Geführte Pin-Ausrichtung
  • Die versetzte Pinbelegung ermöglicht einen größeren Spannungsabstand
  • Wahl zwischen 2 Pin-Einstellungen
  • Aus grauem UL94-V0 PA66 Material gefertigt
  • Kabeleingang: 0,08 bis 1,3mm2 (28-16 AWG)
  • UL geprüft
Verkaufseinheit (VKE): auf Anfrage
Mindestbestellmenge: auf Anfrage
CSTBP45VDA/10 - Platinen-Steckverbinder, schraublos
  • CSTBP45VDA/10 - Platinen-Steckverbinder, schraublos

    CSTBP45VDA/103.5mm Federkraft-Anschlussklemme 45° Pin Belegung A, 10-polig

    Anzahl Pole:10 Rastermaß:3.5 mm Länge:36.6 mm Breite:12 mm Höhe:13.1 mm

  • CSTBP45VDA/11 - Platinen-Steckverbinder, schraublos

    CSTBP45VDA/113.5mm Federkraft-Anschlussklemme 45° Pin Belegung A, 11-polig

    Anzahl Pole:11 Rastermaß:3.5 mm Länge:40.1 mm Breite:12 mm Höhe:13.1 mm

  • CSTBP45VDA/12 - Platinen-Steckverbinder, schraublos

    CSTBP45VDA/123.5mm Federkraft-Anschlussklemme 45° Pin Belegung A, 12-polig

    Anzahl Pole:12 Rastermaß:3.5 mm Länge:43.6 mm Breite:12 mm Höhe:13.1 mm

  • CSTBP45VDA/2 - Platinen-Steckverbinder, schraublos

    CSTBP45VDA/23.5mm Federkraft-Anschlussklemme 45° Pin Belegung A, 2-polig

    Anzahl Pole:2 Rastermaß:3.5 mm Länge:8.6 mm Breite:12 mm Höhe:13.1 mm

  • CSTBP45VDA/3 - Platinen-Steckverbinder, schraublos

    CSTBP45VDA/33.5mm Federkraft-Anschlussklemme 45° Pin Belegung A, 3-polig

    Anzahl Pole:3 Rastermaß:3.5 mm Länge:12.1 mm Breite:12 mm Höhe:13.1 mm

  • CSTBP45VDA/4 - Platinen-Steckverbinder, schraublos

    CSTBP45VDA/43.5mm Federkraft-Anschlussklemme 45° Pin Belegung A, 4-polig

    Anzahl Pole:4 Rastermaß:3.5 mm Länge:15.6 mm Breite:12 mm Höhe:13.1 mm

  • CSTBP45VDA/5 - Platinen-Steckverbinder, schraublos

    CSTBP45VDA/53.5mm Federkraft-Anschlussklemme 45° Pin Belegung A, 5-polig

    Anzahl Pole:5 Rastermaß:3.5 mm Länge:19.1 mm Breite:12 mm Höhe:13.1 mm

  • CSTBP45VDA/6 - Platinen-Steckverbinder, schraublos

    CSTBP45VDA/63.5mm Federkraft-Anschlussklemme 45° Pin Belegung A, 6-polig

    Anzahl Pole:6 Rastermaß:3.5 mm Länge:22.6 mm Breite:12 mm Höhe:13.1 mm

  • CSTBP45VDA/7 - Platinen-Steckverbinder, schraublos

    CSTBP45VDA/73.5mm Federkraft-Anschlussklemme 45° Pin Belegung A, 7-polig

    Anzahl Pole:7 Rastermaß:3.5 mm Länge:26.1 mm Breite:12 mm Höhe:13.1 mm

  • CSTBP45VDA/8 - Platinen-Steckverbinder, schraublos

    CSTBP45VDA/83.5mm Federkraft-Anschlussklemme 45° Pin Belegung A, 8-polig

    Anzahl Pole:8 Rastermaß:3.5 mm Länge:29.6 mm Breite:12 mm Höhe:13.1 mm

  • CSTBP45VDA/9 - Platinen-Steckverbinder, schraublos

    CSTBP45VDA/93.5mm Federkraft-Anschlussklemme 45° Pin Belegung A, 9-polig

    Anzahl Pole:9 Rastermaß:3.5 mm Länge:33.1 mm Breite:12 mm Höhe:13.1 mm

Art.-Nr.:CSTBP45VDA/10
Anschlussverfahren:Federkraft
Anzahl Pole:10
Ausrichtung Kabeleingang:45°
Rastermaß:3.5 mm
Anreihbar (Ja/Nein):ja
Zuschneidbar:nein
CE geprüft (Produkt):nein
UL geprüft (Produkt):ja
CSA geprüft (Produkt):nein
VDE geprüft (Produkt):nein
IMQ geprüft (Produkt):nein
CCC geprüft (Produkt):nein
Allgemeine Stromstärke (A):10 A
UL Stromstärke (A):300 A
UL Stromspannung (V):300 V
Betriebstemperatur:-40 bis 105 °C
Kabelquerschnitt (AWG) Volldraht:28 bis 16 awg
Kabelquerschnitt (mm²) für Litzenkabel:0,08 bis 1,3
Kabelquerschnitt (mm²) Volldraht:0,08 bis 1,3
Länge:36.6 mm
Breite:12 mm
Höhe:13.1 mm
Material Gehäuse Basis:Kunststoff
Material Gehäuse:Polyamid 66 (PA66)
Brandschutzklasse (UL) des Materials:UL94-V0
Farbe Gehäuse:Grau

Zu diesem Produkt ist kein Zubehör verfügbar.
