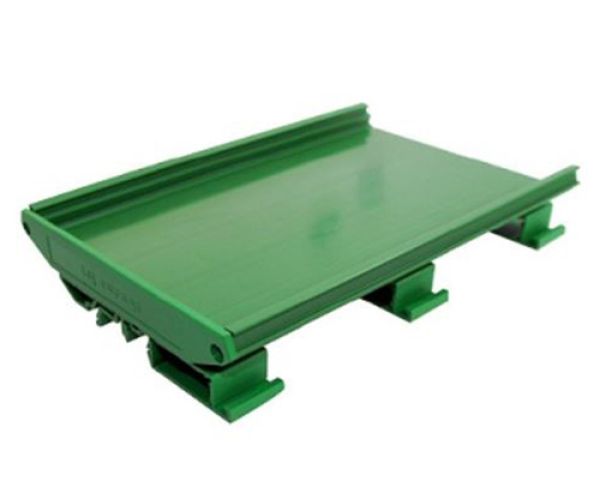

Platinenhalter Serie CIME 72mm - CIM72/xxxx/E

Der Platinenhalter der Serie CIME erlaubt die Aufnahme von 72mm breiten Leiterplatten in Ihrer persönlich gewünschten Länge.

Der Platinenhalter kann in jeglicher gewünschten Länge (bis zu 1,5 Meter) an einem Stück zugeschnitten werden. Der Platinenhalter ist für eine Befestigung auf der DIN- und Hut-Schiene nach DIN EN 50022 oder eine direkte Wandmontage geeignet.

Bitte teilen Sie uns die Länge Ihrer Leiterplatte mit, sowie die Information, ob die Leiterplatte gerade oder abgerundete Ecken hat.

Verkaufseinheit (VKE): 1 Stk.
CIM72/xxxx/E_kundenindividuelle Länge
  • CIME-M-BE1125_Zwischenelement ohne Fußteil

    CIME-M-BE1125Zwischenelement, Breite = 11,25mm, für 72mm breite Leiterplatten

    Länge:11.25 mm Breite:72.4 mm Höhe:15.8 mm Farbe Gehäuse:Grau

  • CIME-M-BE2250_Zwischenelement ohne Fußteil

    CIME-M-BE2250Zwischenelement, Breite = 22,50mm, für 72mm breite Leiterplatten

    Länge:22.50 mm Breite:72.4 mm Höhe:15.8 mm Farbe Gehäuse:Grau

  • CIME-M-BE4500_Zwischenelement ohne Fußteil

    CIME-M-BE4500Zwischenelement, Breite = 45,00mm, für 72mm breite Leiterplatten

    Länge:45 mm Breite:72.4 mm Höhe:15.8 mm Farbe Gehäuse:Grau

  • CIME-M-SE1125_Endelement ohne Fußteil

    CIME-M-SE1125Endelement, Breite = 11,25mm, für 72mm breite Leiterplatten

    Länge:11.25 mm Breite:72.4 mm Höhe:15.8 mm Farbe Gehäuse:Grau

  • CIME-M-SE2250_Endelement ohne Fußteil

    CIME-M-SE2250Endelement, Breite = 22,50mm, für 72mm breite Leiterplatten

    Länge:22.50 mm Breite:72.4 mm Höhe:15.8 mm Farbe Gehäuse:Grau

  • CIME-M-SEF1125_Endelement mit Fußteil

    CIME-M-SEF1125Endelement mit Fuß, Breite = 11,25mm, für 72mm breite Leiterplatten

    Länge:11.25 mm Breite:72.4 mm Farbe Gehäuse:Grau

  • CIME-M-SEF2250_Endelement mit Fußteil

    CIME-M-SEF2250Endelement mit Fuß, Breite = 22,50mm, für 72mm breite Leiterplatten

    Länge:22.50 mm Breite:72.4 mm Farbe Gehäuse:Grau

  • CIME-M-FE0000_Fußelement

    CIME-M-FE0000Fußelement, für Platinenhalter für 72mm breite Leiterplatten

    Farbe Gehäuse:Grau

  • CIM72/xxxx/E_kundenindividuelle Länge

    CIM72/xxxx/EPlatinenhalter mit kundenindividueller Länge, für 72mm breite Leiterplatten

    Breite:72.4 mm Farbe Gehäuse:Grün

  • CIME-E-BE1850_Zwischenelement ohne Fußteil

    CIME-E-BE1850Zwischenelement, Breite = 18,50mm, für 107mm breite Leiterplatten

    Länge:18.50 mm Breite:109 mm Höhe:17.6 mm Farbe Gehäuse:Grau

  • CIME-E-BE3500_Zwischenelement ohne Fußteil

    CIME-E-BE3500Zwischenelement, Breite = 35,00mm, für 107mm breite Leiterplatten

    Länge:35.00 mm Breite:109 mm Höhe:17.6 mm Farbe Gehäuse:Grau

  • CIME-E-BEF1850_Zwischenelement mit Fußteil

    CIME-E-BEF1850Zwischenelement mit Fuß, Breite = 18,50mm, für 107mm breite Leiterplatten

    Länge:18.50 mm Breite:109 mm Höhe:27.1 mm Farbe Gehäuse:Grau

  • CIME-E-BEF1850_Zwischenelement mit Fußteil

    CIME-E-BEF3500Zwischenelement mit Fuß, Breite = 35,00mm, für 107mm breite Leiterplatten

    Länge:35.00 mm Breite:109 mm Höhe:27.1 mm Farbe Gehäuse:Grau

  • CIME-E-SE1000_Endelement

    CIME-E-SE1000Endelement, Breite = 11,50mm, für 107mm breite Leiterplatten

    Länge:11.50 mm Breite:109 mm Höhe:17.6 mm Farbe Gehäuse:Grau

  • CIME-E-SEF1000_Endelement mit Fuß

    CIME-E-SEF1000Endelement mit Fuß, Breite = 11,50mm, für 107mm breite Leiterplatten

    Länge:11.50 mm Breite:109 mm Höhe:27.1 mm Farbe Gehäuse:Grau

  • CIM107/xxxx/E_kundenindividuelle Länge

    CIM107/xxxx/EPlatinenhalter mit kundenindividueller Länge, für 107mm breite Leiterplatten

    Breite:109 mm Farbe Gehäuse:Grün

Art.-Nr.:CIM72/xxxx/E
Breite:72.4 mm
Material Gehäuse:Polyamid (PA)
UL-geprüft (Gehäuse):ja
Brandschutzklasse (UL) des Materials:UL94-V0
Farbe Gehäuse:Grün
Sonstiges:

für Leiterplatten mit der Breite = 72mm, Dicke = bis zu 2,0mm

Bitte teilen Sie uns die Länge Ihrer Leiterplatte mit, sowie die Information, ob die Leiterplatte gerade oder abgerundete Ecken hat.

Lieferumfang:

Element in gewünschter Länge, Endstück, Schrauben, Fußelemente

Zu diesem Produkt ist kein Zubehör verfügbar.

  • Bearbeitungen Symbol

    BEAR-CUSTOMBearbeitungen für unser komplettes Gehäuseprogramm: Fräsungen, Bohrungen, Ausschnitte, Absenkungen für alle möglichen technische Anwendungen

  • Bedruckung und Gravur Symbol

    BEAR-PRINTDigitaldruck für Gehäuse, Anschlussklemmen und weiteren Komponenten

Auf Wunsch senden wir Ihnen gerne die 3D-Daten (IDA-STEP) zu.
