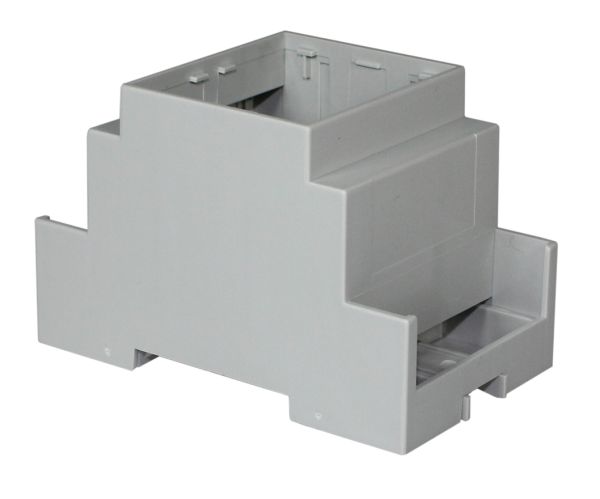

Hutschienengehäuse Serie CNMB - CNMB-3W-2

Das Gehäuse mit langer Wand verfügt über zwei seitliche Öffnungen für Klemmenabgänge. Das Gehäuse ist für eine Befestigung auf der DIN- und Hut-Schiene nach DIN EN 50022 oder eine direkte Wandmontage geeignet. Die Montage der Leiterplatte ist sowohl horizontal (bis zu 3 Leiterplatten) als auch vertikal (bis zu 2 Leiterplatten) möglich.

Leiterplattenposition A ermöglicht die Befestigung der Leiterplatte ohne Schrauben, indem diese Zwischen Boden und Gehäuse geklemmt wird.

Ein Guide zur Auswahl des passenden Gehäuses und Anbringung der PCB erhalten Sie bei Downloads (Aufbauanleitung).

Die empfohlene Standard Anschlussklemme ist die CTBP0108. Klemmenabdeckungen passen aufgrund der langen Wand nicht auf das Gehäuse.

Mit Hilfe einer Auswahl-Tabelle im Bereich "Downloads" können Sie weitere passende Anschlussklemmen ermitteln.

Verkaufseinheit (VKE): 1 Stk.
  • Hutschienengehäuse Serie CNMB_Gehäuse mit zwei Öffnungen für Klemmenabgänge_Zeichnung Standard-Gehäuse

    CNMB-1-2Gehäuse mit 2 Öffnungen für Klemmenabgänge (seitl.)

    Länge:17.5 mm Breite:90 mm Höhe:58 mm Farbe Gehäuse:Grau

  • Hutschienengehäuse Serie CNMB_Gehäuse mit zwei Öffnungen für Klemmenabgänge_Zeichnung Standard-Gehäuse

    CNMB-2-2Gehäuse mit 2 Öffnungen für Klemmenabgänge (seitl.)

    Länge:36 mm Breite:90 mm Höhe:58 mm Farbe Gehäuse:Grau

  • Hutschienengehäuse Serie CNMB_Gehäuse mit zwei Öffnungen für Klemmenabgänge_Zeichnung Standard-Gehäuse

    CNMB-3-2Gehäuse mit 2 Öffnungen für Klemmenabgänge (seitl.)

    Länge:53 mm Breite:90 mm Höhe:58 mm Farbe Gehäuse:Grau

  • Hutschienengehäuse Serie CNMB_Gehäuse mit zwei Öffnungen für Klemmenabgänge_Zeichnung Standard-Gehäuse

    CNMB-4-2Gehäuse mit 2 Öffnungen für Klemmenabgänge (seitl.)

    Länge:71 mm Breite:90 mm Höhe:58 mm Farbe Gehäuse:Grau

  • Hutschienengehäuse Serie CNMB_Gehäuse mit zwei Öffnungen für Klemmenabgänge_Zeichnung Standard-Gehäuse

    CNMB-5-2Gehäuse mit 2 Öffnungen für Klemmenabgänge (seitl.)

    Länge:88 mm Breite:90 mm Höhe:58 mm Farbe Gehäuse:Grau

  • Hutschienengehäuse Serie CNMB_Gehäuse mit zwei Öffnungen für Klemmenabgänge_Zeichnung Standard-Gehäuse

    CNMB-6-2Gehäuse mit 2 Öffnungen für Klemmenabgänge (seitl.)

    Länge:106 mm Breite:90 mm Höhe:58 mm Farbe Gehäuse:Grau

  • Hutschienengehäuse Serie CNMB_Gehäuse mit zwei Öffnungen für Klemmenabgänge_Zeichnung Standard-Gehäuse

    CNMB-9-2Gehäuse mit 2 Öffnungen für Klemmenabgänge (seitl.)

    Länge:160 mm Breite:90 mm Höhe:58 mm Farbe Gehäuse:Grau

  • Hutschienengehäuse Serie CNMB_Gehäuse mit zwei Öffnungen für Klemmenabgänge_Zeichnung Standard-Gehäuse

    CNMB-12-2Gehäuse mit 2 Öffnungen für Klemmenabgänge (seitl.)

    Länge:212 mm Breite:90 mm Höhe:58 mm Farbe Gehäuse:Grau

  • Hutschienengehäuse Serie CNMB_Gehäuse mit zwei Öffnungen für Klemmenabgänge_Zeichnung Gehäuse mit Lüftungsschlitze

    CNMB-1V-2Gehäuse mit Lüftungsschlitze, 2 Öffnungen für Klemmenabgänge (seitl.)

    Länge:17.5 mm Breite:90 mm Höhe:58 mm Farbe Gehäuse:Grau

  • Hutschienengehäuse Serie CNMB_Gehäuse mit zwei Öffnungen für Klemmenabgänge_Zeichnung Gehäuse mit Lüftungsschlitze

    CNMB-2V-2Gehäuse mit Lüftungsschlitze, 2 Öffnungen für Klemmenabgänge (seitl.)

    Länge:36 mm Breite:90 mm Höhe:58 mm Farbe Gehäuse:Grau

  • Hutschienengehäuse Serie CNMB_Gehäuse mit zwei Öffnungen für Klemmenabgänge_Zeichnung Gehäuse mit Lüftungsschlitze

    CNMB-3V-2Gehäuse mit Lüftungsschlitze, 2 Öffnungen für Klemmenabgänge (seitl.)

    Länge:53 mm Breite:90 mm Höhe:58 mm Farbe Gehäuse:Grau

  • Hutschienengehäuse Serie CNMB_Gehäuse mit zwei Öffnungen für Klemmenabgänge_Zeichnung Gehäuse mit Lüftungsschlitze

    CNMB-4V-2Gehäuse mit Lüftungsschlitze, 2 Öffnungen für Klemmenabgänge (seitl.)

    Länge:71 mm Breite:90 mm Höhe:58 mm Farbe Gehäuse:Grau

  • Hutschienengehäuse Serie CNMB_Gehäuse mit zwei Öffnungen für Klemmenabgänge_Zeichnung Gehäuse mit Lüftungsschlitze

    CNMB-5V-2Gehäuse mit Lüftungsschlitze, 2 Öffnungen für Klemmenabgänge (seitl.)

    Länge:88 mm Breite:90 mm Höhe:58 mm Farbe Gehäuse:Grau

  • Hutschienengehäuse Serie CNMB_Gehäuse mit zwei Öffnungen für Klemmenabgänge_Zeichnung Gehäuse mit Lüftungsschlitze

    CNMB-6V-2Gehäuse mit Lüftungsschlitze, 2 Öffnungen für Klemmenabgänge (seitl.)

    Länge:106 mm Breite:90 mm Höhe:58 mm Farbe Gehäuse:Grau

  • Hutschienengehäuse Serie CNMB_Gehäuse mit zwei Öffnungen für Klemmenabgänge_Zeichnung Gehäuse mit Lüftungsschlitze

    CNMB-9V-2Gehäuse mit Lüftungsschlitze, 2 Öffnungen für Klemmenabgänge (seitl.)

    Länge:160 mm Breite:90 mm Höhe:58 mm

  • Hutschienengehäuse Serie CNMB_Gehäuse mit zwei Öffnungen für Klemmenabgänge_Zeichnung Gehäuse mit Lüftungsschlitze

    CNMB-12V-2Gehäuse mit Lüftungsschlitze, 2 Öffnungen für Klemmenabgänge (seitl.)

    Länge:212 mm Breite:90 mm Höhe:58 mm Farbe Gehäuse:Grau

  • Hutschienengehäuse Serie CNMB_Gehäuse mit zwei Öffnungen für Klemmenabgänge_Zeichnung Gehäuse mit langer Wand

    CNMB-1W-2Gehäuse mit langer Wand, 2 Öffnungen für Klemmenabgänge (seitl.)

    Länge:17.5 mm Breite:90 mm Höhe:58 mm Farbe Gehäuse:Grau

  • Hutschienengehäuse Serie CNMB_Gehäuse mit zwei Öffnungen für Klemmenabgänge_Zeichnung Gehäuse mit langer Wand

    CNMB-2W-2Gehäuse mit langer Wand, 2 Öffnungen für Klemmenabgänge (seitl.)

    Länge:36 mm Breite:90 mm Höhe:58 mm Farbe Gehäuse:Grau

  • Hutschienengehäuse Serie CNMB_Gehäuse mit zwei Öffnungen für Klemmenabgänge_Zeichnung Gehäuse mit langer Wand

    CNMB-3W-2Gehäuse mit langer Wand, 2 Öffnungen für Klemmenabgänge (seitl.)

    Länge:53 mm Breite:90 mm Höhe:58 mm Farbe Gehäuse:Grau

  • Hutschienengehäuse Serie CNMB_Gehäuse mit zwei Öffnungen für Klemmenabgänge_Zeichnung Gehäuse mit langer Wand

    CNMB-4W-2Gehäuse mit langer Wand, 2 Öffnungen für Klemmenabgänge (seitl.)

    Länge:71 mm Breite:90 mm Höhe:58 mm Farbe Gehäuse:Grau

  • Hutschienengehäuse Serie CNMB_Gehäuse mit zwei Öffnungen für Klemmenabgänge_Zeichnung Gehäuse mit langer Wand

    CNMB-5W-2Gehäuse mit langer Wand, 2 Öffnungen für Klemmenabgänge (seitl.)

    Länge:88 mm Breite:90 mm Höhe:58 mm Farbe Gehäuse:Grau

  • Hutschienengehäuse Serie CNMB_Gehäuse mit zwei Öffnungen für Klemmenabgänge_Zeichnung Gehäuse mit langer Wand

    CNMB-6W-2Gehäuse mit langer Wand, 2 Öffnungen für Klemmenabgänge (seitl.)

    Länge:106 mm Breite:90 mm Höhe:58 mm Farbe Gehäuse:Grau

  • Hutschienengehäuse Serie CNMB_Gehäuse mit zwei Öffnungen für Klemmenabgänge_Zeichnung Gehäuse mit langer Wand

    CNMB-9W-2Gehäuse mit langer Wand, 2 Öffnungen für Klemmenabgänge (seitl.)

    Länge:160 mm Breite:90 mm Höhe:58 mm

  • Hutschienengehäuse Serie CNMB_Gehäuse mit zwei Öffnungen für Klemmenabgänge_Zeichnung Gehäuse mit langer Wand

    CNMB-12W-2Gehäuse mit langer Wand, 2 Öffnungen für Klemmenabgänge (seitl.)

    Länge:212 mm Breite:90 mm Höhe:58 mm Farbe Gehäuse:Grau

  • Hutschienengehäuse Serie CNMB_Gehäuse mit zwei Öffnungen für Klemmenabgänge_Zeichnung Gehäuse mit integriertem Zwischenboden

    CNMB-1ST-2Gehäuse mit integriertem Zwischenboden, 2 Öffnungen für Klemmenabgänge (seitl.)

    Länge:17.5 mm Breite:90 mm Höhe:58 mm Farbe Gehäuse:Grau

  • Hutschienengehäuse Serie CNMB_Gehäuse mit zwei Öffnungen für Klemmenabgänge_Zeichnung Gehäuse mit integriertem Zwischenboden

    CNMB-2ST-2Gehäuse mit integriertem Zwischenboden, 2 Öffnungen für Klemmenabgänge (seitl.)

    Länge:36 mm Breite:90 mm Höhe:58 mm Farbe Gehäuse:Grau

  • Hutschienengehäuse Serie CNMB_Gehäuse mit zwei Öffnungen für Klemmenabgänge_Zeichnung Gehäuse mit integriertem Zwischenboden

    CNMB-3ST-2Gehäuse mit integriertem Zwischenboden, 2 Öffnungen für Klemmenabgänge (seitl.)

    Länge:53 mm Breite:90 mm Höhe:58 mm Farbe Gehäuse:Grau

  • Hutschienengehäuse Serie CNMB_Gehäuse mit zwei Öffnungen für Klemmenabgänge_Zeichnung Gehäuse mit integriertem Zwischenboden

    CNMB-4ST-2Gehäuse mit integriertem Zwischenboden, 2 Öffnungen für Klemmenabgänge (seitl.)

    Länge:71 mm Breite:90 mm Höhe:58 mm Farbe Gehäuse:Grau

  • Hutschienengehäuse Serie CNMB_Gehäuse mit zwei Öffnungen für Klemmenabgänge_Zeichnung Gehäuse mit integriertem Zwischenboden

    CNMB-5ST-2Gehäuse mit integriertem Zwischenboden, 2 Öffnungen für Klemmenabgänge (seitl.)

    Länge:88 mm Breite:90 mm Höhe:58 mm Farbe Gehäuse:Grau

  • Hutschienengehäuse Serie CNMB_Gehäuse mit zwei Öffnungen für Klemmenabgänge_Zeichnung Gehäuse mit integriertem Zwischenboden

    CNMB-6ST-2Gehäuse mit integriertem Zwischenboden, 2 Öffnungen für Klemmenabgänge (seitl.)

    Länge:106 mm Breite:90 mm Höhe:58 mm Farbe Gehäuse:Grau

  • Hutschienengehäuse Serie CNMB_Gehäuse mit zwei Öffnungen für Klemmenabgänge_Zeichnung Gehäuse mit integriertem Zwischenboden

    CNMB-9ST-2Gehäuse mit integriertem Zwischenboden, 2 Öffnungen für Klemmenabgänge (seitl.)

    Länge:160 mm Breite:90 mm Höhe:58 mm Farbe Gehäuse:Grau

Art.-Nr.:CNMB-3W-2
Länge:53 mm
Breite:90 mm
Höhe:58 mm
Material Gehäuse:Polycarbonat
UL-geprüft (Gehäuse):ja
Brandschutzklasse (UL) des Materials:UL94-V0
Farbe Gehäuse:Grau
Sonstiges:
  • Gehäuse mit langer Wand für zusätzlichen Schutz Ihrer Elektronik
  • Durch die Anbringung eines Gehäusedeckels wird die Schutzart IP20 erreicht
Lieferumfang:

Gehäuse mit langer Wand, Gehäuseunterteil, Befestigungsclips

Auf Anfrage (ab größeren Stückzahlen):
  • EMV-Beschichtung
  • Gehäuse mit 1 seitlichen Klemmenabgang (auch ab kleineren Stückzahlen möglich)
  • Kundenspezifische Farben
  • Kundenspezifische Bearbeitung und Bedruckung
