Abstandsbolzen aus Kunststoff | Typ IS: Innengewinde & Schnappnase

Abstandshalter mit einer Schnappnase sind speziell für den Leiterplattenbau entwickelt worden. Durch die Schnappbefestigung können die Abstandshalter in einer Bohrung direkt auf der Leiterplatte befestigt werden. Dadurch, dass die Abstandshalter aus Kunststoff hergestellt werden haben diese eine isolierende Wirkung zwischen zwei leitenden Bauteilen. Durch das einseitige Innengewinde ist ebenfalls eine Schraubbefestigung eines Bauteils möglich. Die Sechskant-Abstandshalter können einfach mit einem Schraubenschlüssel befestigt werden.

Abstandsbolzen aus Kunststoff, Polyamid

Art.-Nr.:IS-PA-4-8-.../21
Bauform:Abstandsbolzen

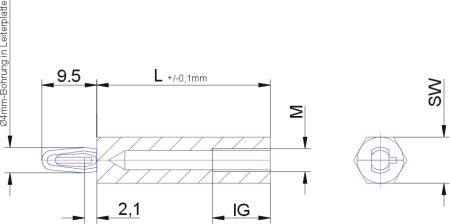

Ausführung:Abstandsbolzen, sechskant, mit einem Innengewinde und einer Schnappnase
Material:Kunststoff, Polyamid
Seite 1:Innengewinde M4
Seite 2:Schnappnase
Schlüsselweite: 8 mm
Weitere Angaben:
  • Innengewindelänge IG= 10 mm (ab Länge L= 12 mm)
  • Schnappnase für Leiterplattenstärke= 2,0 mm und Bohrung D= 4,0 mm
  • temperaturbeständig -30°C bis 110°C
  • Polyamid 6.6 - UL 94 HB
  • schwarz
Auf Anfrage:

Sondermaterial: PBT - UL 94 V-0 (natur) - temperaturbeständig max. 80° bis 100°C

Richtlinien (detaillierte Informationen auf Anfrage):
  • RoHS 3
  • REACh (SVHC - innerhalb gesetzlicher Grenzwerte)
  • Konfliktmineralien
  • POP
  • TSCA

Verkaufseinheit: 100 Stück / Preise in Euro je 100 Stück

Für größere Bestellmengen, Sonderlängen und -ausführungen erstellen wir gerne ein individuelles Angebot.

LängeBestell-Nr.100 Stück500 Stück1000 Stück2500 Stück5000 Stück
5 mmIS-PA-4-8-05/2118,7516,8815,3814,6313,88
6 mmIS-PA-4-8-06/2118,7516,8815,3814,6313,88
7 mmIS-PA-4-8-07/2118,7516,8815,3814,6313,88
8 mmIS-PA-4-8-08/2118,7516,8815,3814,6313,88
9 mmIS-PA-4-8-09/2118,7516,8815,3814,6313,88
10 mmIS-PA-4-8-10/2118,7516,8815,3814,6313,88
11 mmIS-PA-4-8-11/2119,9017,9116,3215,5314,73
12 mmIS-PA-4-8-12/2119,9017,9116,3215,5314,73
13 mmIS-PA-4-8-13/2119,9017,9116,3215,5314,73
14 mmIS-PA-4-8-14/2119,9017,9116,3215,5314,73
15 mmIS-PA-4-8-15/2119,9017,9116,3215,5314,73
16 mmIS-PA-4-8-16/2119,9017,9116,3215,5314,73
17 mmIS-PA-4-8-17/2119,9017,9116,3215,5314,73
18 mmIS-PA-4-8-18/2119,9017,9116,3215,5314,73
19 mmIS-PA-4-8-19/2119,9017,9116,3215,5314,73
20 mmIS-PA-4-8-20/2119,9017,9116,3215,5314,73
21 mmIS-PA-4-8-21/2129,1826,2623,9322,7621,59
22 mmIS-PA-4-8-22/2129,1826,2623,9322,7621,59
23 mmIS-PA-4-8-23/2129,1826,2623,9322,7621,59
24 mmIS-PA-4-8-24/2129,1826,2623,9322,7621,59
25 mmIS-PA-4-8-25/2129,1826,2623,9322,7621,59
26 mmIS-PA-4-8-26/2129,1826,2623,9322,7621,59
27 mmIS-PA-4-8-27/2129,1826,2623,9322,7621,59
28 mmIS-PA-4-8-28/2129,1826,2623,9322,7621,59
29 mmIS-PA-4-8-29/2129,1826,2623,9322,7621,59
30 mmIS-PA-4-8-30/2129,1826,2623,9322,7621,59
31 mmIS-PA-4-8-31/2132,1028,8926,3325,0423,76
32 mmIS-PA-4-8-32/2132,1028,8926,3325,0423,76
33 mmIS-PA-4-8-33/2132,1028,8926,3325,0423,76
34 mmIS-PA-4-8-34/2132,1028,8926,3325,0423,76
35 mmIS-PA-4-8-35/2132,1028,8926,3325,0423,76
36 mmIS-PA-4-8-36/2132,1028,8926,3325,0423,76
37 mmIS-PA-4-8-37/2132,1028,8926,3325,0423,76
38 mmIS-PA-4-8-38/2132,1028,8926,3325,0423,76
39 mmIS-PA-4-8-39/2132,1028,8926,3325,0423,76
40 mmIS-PA-4-8-40/2132,1028,8926,3325,0423,76
41 mmIS-PA-4-8-41/2133,6030,2427,5626,2124,87
42 mmIS-PA-4-8-42/2133,6030,2427,5626,2124,87
43 mmIS-PA-4-8-43/2133,6030,2427,5626,2124,87
44 mmIS-PA-4-8-44/2133,6030,2427,5626,2124,87
45 mmIS-PA-4-8-45/2133,6030,2427,5626,2124,87
46 mmIS-PA-4-8-46/2133,6030,2427,5626,2124,87
47 mmIS-PA-4-8-47/2133,6030,2427,5626,2124,87
48 mmIS-PA-4-8-48/2133,6030,2427,5626,2124,87
49 mmIS-PA-4-8-49/2133,6030,2427,5626,2124,87
50 mmIS-PA-4-8-50/2133,6030,2427,5626,2124,87
51 mmIS-PA-4-8-51/2137,0833,3730,4128,9227,44
52 mmIS-PA-4-8-52/2137,0833,3730,4128,9227,44
53 mmIS-PA-4-8-53/2137,0833,3730,4128,9227,44
54 mmIS-PA-4-8-54/2137,0833,3730,4128,9227,44
55 mmIS-PA-4-8-55/2137,0833,3730,4128,9227,44
56 mmIS-PA-4-8-56/2137,0833,3730,4128,9227,44
57 mmIS-PA-4-8-57/2137,0833,3730,4128,9227,44
58 mmIS-PA-4-8-58/2137,0833,3730,4128,9227,44
59 mmIS-PA-4-8-59/2137,0833,3730,4128,9227,44
60 mmIS-PA-4-8-60/2137,0833,3730,4128,9227,44
61 mmIS-PA-4-8-61/2137,0833,3730,4128,9227,44

Zurück

Abstandshalter aus Kunststoff mit Schnappbefestigung und einem Innengewinde bei AXXATRONIC verfügbar

Der sechskantförmige oder runde Abstandsbolzen aus Kunststoff, der mit einem Innengewinde und einer Schnappnase ausgestattet ist, eignet sich insbesondere dazu, eine Leiterplatte von einem Bauteil auf Abstand zu halten. Die Schnappbefestigung - oder auch Rastnase genannt - leitet sich von dem englischen Begriff "snap-in" ab und wird einfach in einer Bohrung in der Leiterplatte eingerastet.

Ein Bauteil mit einem Außengewinde kann auf das Gegenstück - dem Innengewinde des Abstandsbolzens - aufgeschraubt werden. Die durch den Kunststoff erzielte isolierende Wirkung erlaubt es sogar elektrische Bauteile miteinander zu verbinden.

Das AXXATRONIC Portfolio für Abstandhalter mit Schnappbefestigung aus Kunststoff: Deutsche Produktion und herausragende Qualität

Für die Sechskantbolzen realisiert unsere Produktion standardmäßig die metrischen Innengewindegrößen M2,5, M3 und M4, sowie die Schlüsselweiten 6mm und 8mm in verschiedenen Längen. Auch Sonderlängen können auf Anfrage gefertigt werden. Bei einem Durchmesser der Leiterplattenbohrung von 4mm, kann die Schnappnase in Leiterplatten mit der Dicke von 1,8mm, 1,9mm und 2,1mm eingesetzt werden. Die Rundbolzen werden standardmäßig im 6mm Außendurchmesser und einem M3 Innengewinde in verschiedenen Längen gefertigt. Die Schnappnase ist hier für 1,8mm dicke Leiterplatten mit einer Bohrung von 4mm Durchmesser vorgesehen.
